การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | สูงสุด Punching (dia. х thi.) (มม.): | Φ26х20 |
|---|---|---|---|
| แรงเจาะ (kN): | 1,000/1200 | แรงทำเครื่องหมาย (kN): | 1,000/1200 |
| แรงตัด (kN): | 2200/4300 | สูงสุด ความยาวของว่างเปล่า (M): | 14 |
| สูงสุด ความยาวของเสร็จแล้ว (M): | 12 | ต่อยต่อด้าน: | 3 |

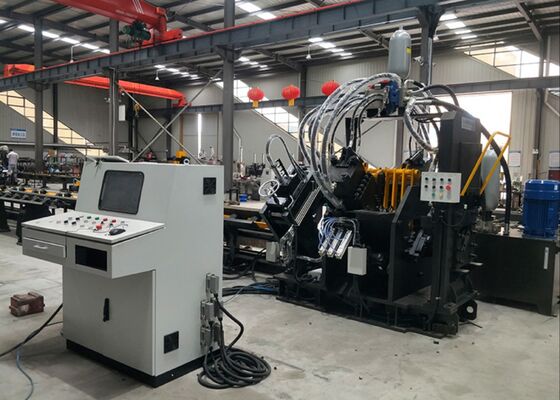

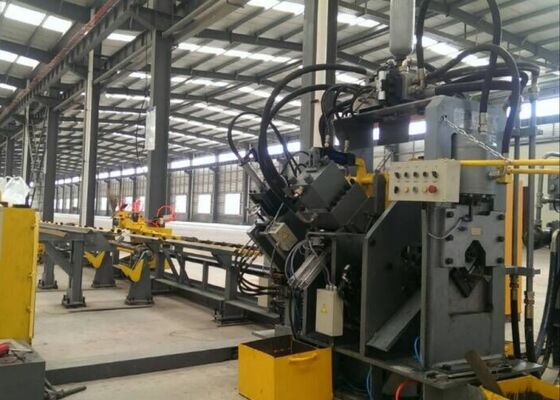

รุ่น JNC2020 สายการผลิตตัดเจาะมุม Cnc 32x7x3m ขนาดโดยรวม
แนะนำผลิตภัณฑ์:
สายการผลิตเหล็กฉาก CNC ความเร็วสูงซีรีส์ JNC สำหรับการเจาะ ทำเครื่องหมาย และการตัดส่วนใหญ่ประกอบด้วยโมดูลเจาะ โมดูลทำเครื่องหมาย โมดูลตัด สายพานลำเลียงตามขวาง สายพานลำเลียงแบบหมุน สายพานลำเลียงป้อน สายพานลำเลียงจำหน่าย รถป้อน CNC ระบบไฮดรอลิก ระบบไฟฟ้า ระบบนิวแมติก และส่วนประกอบอื่น ๆ สายการผลิตนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการประมวลผลเหล็กฉากแบบอัตโนมัติภายในภาคการผลิตแบบทาวเวอร์ ขั้นตอนการผลิตได้รับการควบคุมด้วยตัวเลขอย่างสมบูรณ์ ทำให้มั่นใจได้ถึงการทำงานที่เป็นมิตรต่อผู้ใช้ ช่วยให้สามารถผลิตอัตโนมัติ มีความแม่นยำสูง หลายรุ่น และขนาดใหญ่
พารามิเตอร์ผลิตภัณฑ์:
| แบบอย่าง | เจเอ็นซี2020 |
| ขนาดมุม (มม.) | 50x50x4~ |
| 200х200х20 | |
| สูงสุด การเจาะ (Dia. х Thi.) (มม.) | Φ26х20 |
| แรงเจาะ (kN) | 1,000/1200 |
| แรงทำเครื่องหมาย (kN) | 1,000/1200 |
| แรงตัด (kN) | 2200/4300 |
| สูงสุด ความยาวช่องว่าง (ม.) | 14 |
| สูงสุด ความยาวที่เสร็จแล้ว (ม.) | 12 |
| เจาะทีละข้าง | 3 |
| กลุ่มตัวอักษรทำเครื่องหมาย | 4 |
| จำนวนตัวอักษรต่อกลุ่ม | 18 |
| ขนาดตัวอักษร (มม.) | 14x10x19 |
| แกนซีเอ็นซี | 3 |
| โหมดการตัด | ใบมีดคู่หรือใบมีดเดี่ยว |
| วิธีการทำความเย็น | ระบายความร้อนด้วยน้ำ / ระบายความร้อนด้วยอากาศ / เครื่องทำความเย็นน้ำมัน |
| สูงสุด ความเร็วในการป้อน (ม./นาที) | 80 |
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง |
| มิติโดยรวม(ม.) | ประมาณ 32x7x3 |
| พารามิเตอร์ข้างต้นสามารถปรับและเปลี่ยนแปลงได้ตามความต้องการเฉพาะของลูกค้า | |
คุณสมบัติผลิตภัณฑ์:
1. เครื่องเจาะเหล็กมุม CNC ติดตั้งโมดูลเจาะสองหรือสามโมดูล ซึ่งแต่ละโมดูลสามารถรองรับขนาดหมัดที่แตกต่างกันได้สามขนาด โมดูลการเจาะเหล่านี้ได้รับการจัดการอย่างแม่นยำผ่านการควบคุมเชิงตัวเลข (NC) เพื่อปรับตำแหน่งการเจาะได้อย่างแม่นยำ เครื่องรองรับการเจาะรูทั้งแบบวงกลมและวงรี การป้อนและเจาะด้วยความเร็วสูงช่วยปรับปรุงประสิทธิภาพการผลิตอย่างเห็นได้ชัด สำหรับเหล็กฉากขนาด 50×50×4 มม. กำลังการผลิตสูงถึง 9–10 ตันในระหว่างกะงานแปดชั่วโมง
2. หน่วยมาร์กของเครื่องเจาะมุม CNC ถูกปิดล้อมไว้ภายในกรอบที่แข็งแกร่งและแข็งแกร่ง ระบบการมาร์กประกอบด้วยคาสเซ็ตสี่ชุด สามารถเลือกได้ผ่านการตั้งโปรแกรม พร้อมตำแหน่งการพิมพ์ที่ปรับได้อิสระ นอกจากนี้ ยังมีวิธีการมาร์กดิสก์ที่มี 10 แถวให้เลือก ซึ่งจะเลือกอักขระโดยอัตโนมัติโดยไม่ต้องมีการแทรกแซงด้วยตนเอง ซึ่งจะช่วยเพิ่มประสิทธิภาพในการมาร์กได้อย่างมาก

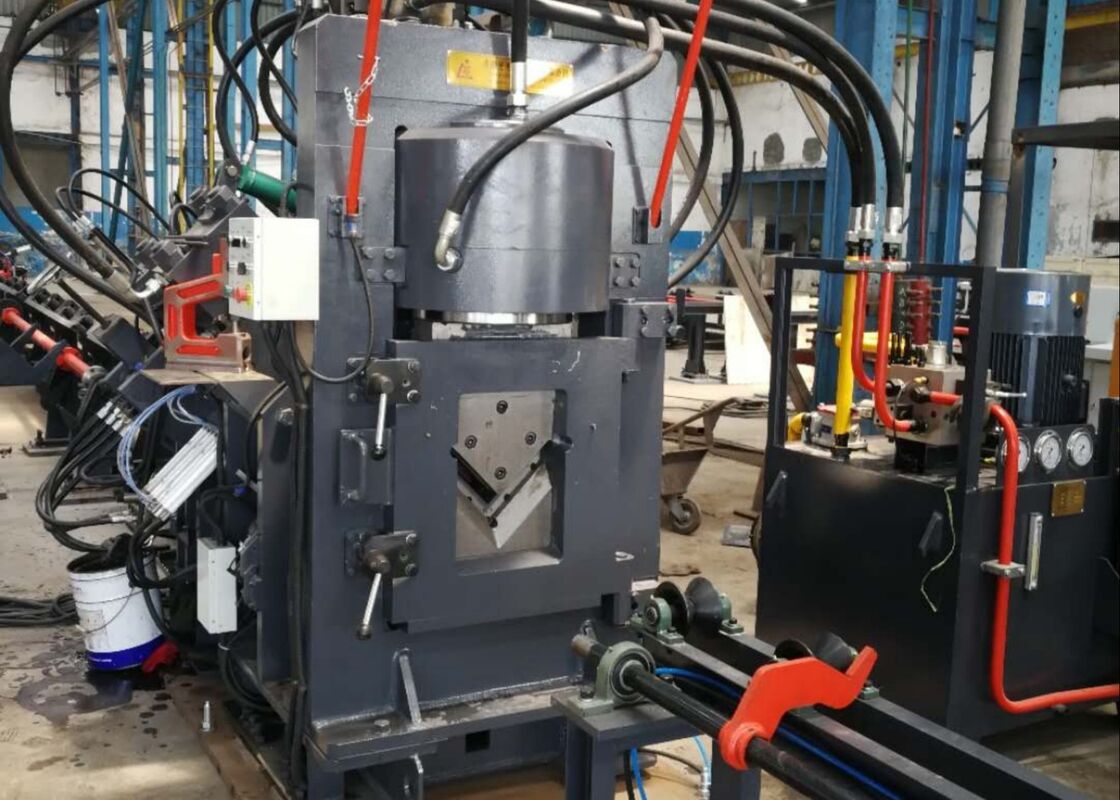

3. เครื่องตัดเหล็กฉาก CNC ติดตั้งโมดูลตัดใบมีดเดี่ยว โดดเด่นด้วยแรงตัดที่ยอดเยี่ยม การตัดแต่ละครั้งจะดำเนินการโดยไม่มีการสิ้นเปลืองวัสดุ ทำให้พื้นผิวการตัดเรียบและแม่นยำ โครงใบมีดมีโครงสร้างแบบประตูเปิด ช่วยให้เปลี่ยนใบมีดได้อย่างรวดเร็วและปลอดภัย
4. ตารางวัสดุแนวนอนสามารถลำเลียงเหล็กฉากไปยังชั้นวางวัสดุแบบหมุนได้อย่างมีประสิทธิภาพ ซึ่งขับเคลื่อนด้วยมอเตอร์และตัวลดขนาด ระบบนี้ช่วยให้แน่ใจว่าเหล็กมุมอยู่ในตำแหน่งที่มั่นคงบนสายพานลำเลียงป้อนสำหรับการทำงานในภายหลัง
5. ชิ้นงานถูกยึดอย่างแน่นหนาและขนส่งโดยเครื่องป้อน CNC เพื่อให้มั่นใจในการวางตำแหน่งที่แม่นยำ แคร่ป้อนอาหารขับเคลื่อนโดยเซอร์โวมอเตอร์ โดยมีการป้อนกลับจากตัวเข้ารหัสโฟโตอิเล็กทริค ซึ่งทำงานภายในระบบควบคุมวงปิด
6. เครื่องเจาะและทำเครื่องหมายเหล็กมุม CNC ขับเคลื่อนโดยระบบไฮดรอลิกที่ขับเคลื่อนการเจาะ ทำเครื่องหมาย และตัด มีสถานีไฮดรอลิกความเร็วสูงพร้อมตัวสะสมในตัว และสายไฮดรอลิกใช้ข้อต่อแบบปลอกโลหะ เพื่อให้มั่นใจถึงประสิทธิภาพที่ปราศจากการรั่วไหล ในขณะเดียวกันก็เปลี่ยนและบำรุงรักษาได้ง่าย บล็อกวาล์วไฮดรอลิกหลักจัดหาโดยแบรนด์ Atos ที่มีชื่อเสียง ซึ่งรับประกันระบบไฮดรอลิกที่เชื่อถือได้และมีประสิทธิภาพ
7. สถานีไฮดรอลิกมีตัวเลือกการทำความเย็นหลายแบบ รวมถึงการระบายความร้อนด้วยน้ำ ระบายความร้อนด้วยอากาศ หรือการทำความเย็นน้ำมัน ลูกค้าสามารถเลือกวิธีการทำความเย็นที่เหมาะสมที่สุดได้ตามความต้องการในการปฏิบัติงานเฉพาะของตน
8. ระบบควบคุมส่วนใหญ่ประกอบด้วยคอมพิวเตอร์โฮสต์, PLC, เซอร์โวมอเตอร์, สวิตช์ตรวจจับภายนอก และส่วนประกอบที่สำคัญอื่น ๆ ผู้ปฏิบัติงานเพียงป้อนพารามิเตอร์การประมวลผล และระบบจะสร้างโปรแกรมประมวลผลที่เกี่ยวข้องโดยอัตโนมัติ นอกจากนี้ยังสามารถอ่าน DXF, NC และรูปแบบไฟล์อื่นๆ ที่สร้างโดยซอฟต์แวร์ CAD ได้อีกด้วย คอมพิวเตอร์แม่ข่ายมีอินเทอร์เฟซระหว่างมนุษย์และเครื่องจักรที่เป็นมิตรต่อผู้ใช้ ช่วยให้มองเห็นภาพได้ง่ายและการทำงานตรงไปตรงมา รองรับฟังก์ชันต่างๆ เช่น การแสดงชิ้นงานแบบกราฟิก การจัดเก็บข้อมูลที่กว้างขวาง การแสดงข้อมูลตำแหน่ง และการแจ้งเตือนข้อผิดพลาด
ตัวอย่างเหล่านี้ ซึ่งสะท้อนถึงข้อกำหนดมาตรฐานและสภาวะการประมวลผลโดยทั่วไปในอุตสาหกรรมหอเหล็กฉาก ช่วยให้ผู้ใช้สามารถประเมินคุณภาพการประมวลผล ความแม่นยำ และงานฝีมือของอุปกรณ์ได้โดยตรง โดยให้ข้อมูลอ้างอิงที่จับต้องได้สำหรับการประเมินประสิทธิภาพของเครื่องจักรและความเหมาะสมสำหรับข้อกำหนดการผลิตเฉพาะ ดังนั้นจึงอำนวยความสะดวกในการตัดสินใจโดยอาศัยข้อมูลและข้อมูลสำหรับการใช้งานในอนาคต
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งหอคอยจำเป็นต้องทนทานต่อสภาพอากาศที่รุนแรงและการบรรทุกหนัก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กมุมที่สร้างโครงสร้างหลักของหอคอย ดำเนินการเจาะและเจาะเหล็กมุมที่ใช้สำหรับตัวหอคอย แขนกางเขน และองค์ประกอบโครงสร้างหลักอื่นๆ ได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในขนาดที่แม่นยำและการเชื่อมต่อที่ปลอดภัย ซึ่งรักษาเสถียรภาพและความสมบูรณ์โดยรวมของหอคอย
