ส่วนประกอบการผลิตขนาดใหญ่ Cnc Flat Steel Channel Steel Punching Typing Machine 3 แกน

ส่วนประกอบการผลิตขนาดใหญ่ Cnc Flat Steel Channel เครื่องเจาะเหล็กพิมพ์ดีด 3 แกน CNC

แนะนำผลิตภัณฑ์:

เหมาะสำหรับการประมวลผล CNC ของพื้นผิวรางของเหล็กรางน้ำ ทั้งหน้าแปลนของเหล็กฉาก และเหล็กแบน (ซึ่งสามารถขึ้นรูปเป็นส่วนโค้งได้) ซึ่งครอบคลุมถึงการมาร์ก การเจาะ และการตัดเฉือน ให้ความแม่นยำในการตัดเฉือนสูง ประสิทธิภาพการเจาะที่รวดเร็ว และประสิทธิภาพการผลิตที่สูงขึ้น

สามารถจัดการการผลิตส่วนประกอบขนาดใหญ่ รวมถึงการผลิตชุดย่อยและหลากหลายในระหว่างการพัฒนาผลิตภัณฑ์ใหม่ แต่ละขั้นตอนจะมีสถานีปุ่มกดเพื่ออำนวยความสะดวกในการบรรทุกและหนีบโดยผู้ปฏิบัติงานเพียงคนเดียว

พารามิเตอร์ผลิตภัณฑ์:

องค์ประกอบอุปกรณ์: :

ผังกระบวนการ: อุปกรณ์ป้อนจะลำเลียงชิ้นงานไปยังรางป้อน → รถเข็นป้อนอาหารที่ใช้ระบบ CNC ร่วมกับแขนหุ่นยนต์จะจับชิ้นงาน → การวางตำแหน่งปลายชิ้นงาน → เครื่องพิมพ์ดีด → เครื่องเจาะ CNC เครื่องเจาะ A และ B → เครื่องตัดเฉือน → การควบคุมด้วยตนเองของรางปล่อยพลิกสำหรับการขนถ่าย

1. อุปกรณ์ให้อาหาร:
ประกอบด้วยโซ่สายพานลำเลียง ส่วนรองรับเฟือง และกลไกการส่งกำลัง โซ่มีกรงเล็บสำหรับเคลื่อนย้ายชิ้นงาน

2. ช่องทางการให้อาหาร:
2.1 ออกแบบมาเพื่อรองรับและถ่ายทอดชิ้นงานตามข้อกำหนดต่างๆ
2.2 ประกอบด้วยลูกกลิ้งรองรับ ขายึดช่อง และชั้นวาง รวมถึงส่วนประกอบอื่นๆ

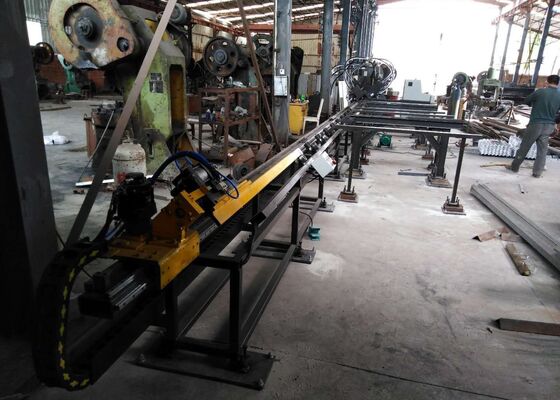

3. รถเข็นให้อาหาร CNC:
3.1 ใช้เพื่อยึดช่องว่างของชิ้นงานและส่งไปยังเครื่อง CNC ตามแนวแกน X
3.2 รถเข็นป้อนอาหาร CNC ประกอบด้วยเฟรม เกียร์ กระบอกสูบ เซอร์โวมอเตอร์ และแขนหุ่นยนต์ รวมถึงองค์ประกอบอื่นๆ
3.3 รถเข็นป้อน CNC ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ช่วยให้มั่นใจได้ถึงตำแหน่งที่แม่นยำสำหรับการเคลื่อนที่ตามยาวของชิ้นงาน

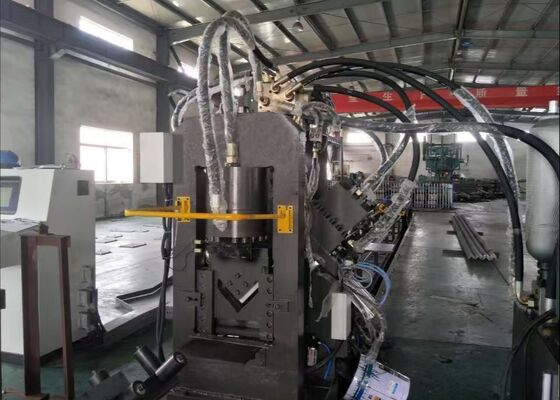

4. เครื่องเจาะ CNC ด้าน A:
4.1 ประกอบด้วยโครงเครื่อง ฐาน กลไกการส่งกำลัง กระบอกไฮดรอลิกเจาะหลัก ระบบเปลี่ยนแม่พิมพ์ แม่พิมพ์ และอุปกรณ์แรงดัน
4.2 กระบอกสูบจะกระตุ้นแผ่นเพื่อเลือกแม่พิมพ์ที่แตกต่างกันสำหรับการเจาะ ช่วยให้สามารถเปลี่ยนแม่พิมพ์ได้อย่างรวดเร็ว
4.3 ชิ้นงานจะถูกลำเลียงไปตามแกน X ในขณะที่แม่พิมพ์เจาะจะเคลื่อนที่ไปตามแกน A ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์ จากนั้นระบบเปลี่ยนแม่พิมพ์จะสลับการเจาะที่มีเส้นผ่านศูนย์กลางต่างกันตามลำดับเพื่อให้การตัดเฉือนชิ้นงานเหล็กมุมด้านใดด้านหนึ่งเสร็จสมบูรณ์

5. เครื่องเจาะ CNC ด้าน B:
5.1 ประกอบด้วยโครงเครื่องจักร กลไกการส่งกำลัง กระบอกไฮดรอลิกเจาะหลัก ระบบเปลี่ยนแม่พิมพ์ แม่พิมพ์ และอุปกรณ์แรงดัน
5.2 ชิ้นงานจะถูกป้อนไปตามแกน X ในขณะที่แม่พิมพ์เจาะจะเคลื่อนที่ไปตามแกน Y ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์ ระบบเปลี่ยนแม่พิมพ์จะแลกเปลี่ยนการเจาะที่มีเส้นผ่านศูนย์กลางต่างกันตามลำดับเพื่อประมวลผลแผ่นเหล็กราง เหล็กฉากด้านหนึ่ง และรูด้านบนของเหล็กแบน
5.3 กระบอกสูบจะกระตุ้นแผ่นเพื่อเลือกแม่พิมพ์ที่แตกต่างกันสำหรับการเจาะ เพื่อให้มั่นใจว่าสามารถเปลี่ยนแม่พิมพ์ได้อย่างรวดเร็ว

6. เครื่องตัด:
6.1 ตัดชิ้นงานตามความยาวที่กำหนด
6.2 ประกอบด้วยโครงเครื่องจักร แม่พิมพ์ตัด กระบอกตัด และส่วนประกอบที่เกี่ยวข้อง

7. ช่องจำหน่าย:
7.1 ทำหน้าที่จับชิ้นงานตามการเจาะและการตัด
7.2 ประกอบด้วยส่วนรองรับช่อง ลูกกลิ้งรองรับ กระบอกสูบ และส่วนประกอบอื่นๆ
7.3 หลังจากเจาะและตัดชิ้นงานจะถูกดันด้วยมือไปยังตำแหน่งขนถ่ายและปล่อยภายใต้การควบคุมของกระบอกสูบที่เอียง

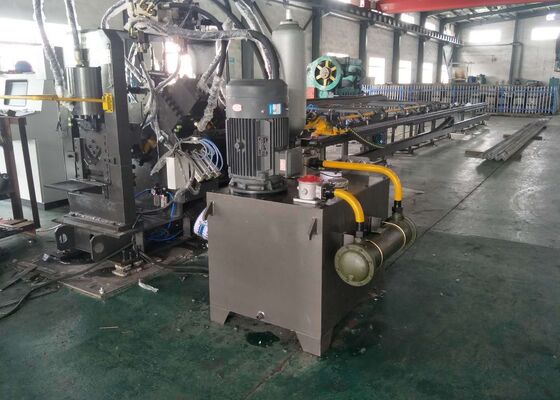

8. ระบบไฮดรอลิก:
8.1 ประกอบด้วยชุดควบคุม สถานีขับเคลื่อนไฮดรอลิก และหน่วยเสริมอื่นๆ
8.2 ชุดควบคุม: ประกอบด้วยส่วนประกอบไฮดรอลิกที่จัดการเครื่องเจาะและตัดแต่ละเครื่อง พร้อมด้วยอุปกรณ์นิรภัยด้วยแรงดัน
8.3 สถานีขับเคลื่อนไฮดรอลิก: โดยหลักประกอบด้วยถังน้ำมัน มอเตอร์ ปั๊ม และติดตั้งระบบกรอง
8.4 วิธีการทำความเย็น: ระบายความร้อนด้วยน้ำ โดยมีอุณหภูมิน้ำเข้า ≤20°C
8.5 แรงดันใช้งาน: แรงดันสูง 25 MPa

9. ระบบนิวแมติก:
9.1 ใช้สำหรับการเลือกแม่พิมพ์ การหนีบ และการทำงานที่เกี่ยวข้องเป็นหลัก
9.2 ต้องใช้อากาศอัดที่ปราศจากฝุ่นและความชื้น

10. ระบบไฟฟ้า:
10.1 องค์ประกอบของระบบควบคุมไฟฟ้า:
ประกอบด้วยคอมพิวเตอร์แม่ข่าย, PLC (Programmable Logic Controller), เซอร์โวไดรฟ์ และส่วนประกอบการตรวจจับและการป้องกัน และอื่นๆ อีกมากมาย
10.2 โหมดการทำงานของระบบควบคุมไฟฟ้า:
ระบบทำงานในสองโหมด: แบบแมนนวลและแบบอัตโนมัติ
ในโหมดแมนนวล เครื่องจักรแต่ละเครื่องจะทำงานผ่านการควบคุมแบบ Inching
ในโหมดอัตโนมัติ การดำเนินการตามหมวดหมู่ต่างๆ จะดำเนินการโดยอัตโนมัติตามขั้นตอนการตัดเฉือนที่ตั้งโปรแกรมไว้ล่วงหน้า

อุปกรณ์นี้ได้รับการออกแบบสำหรับการประมวลผล CNC อเนกประสงค์ของส่วนประกอบเหล็กโครงสร้าง รวมถึงพื้นผิวของรางของเหล็กรางน้ำ หน้าแปลนทั้งสองของเหล็กฉาก และเหล็กแบน ซึ่งสามารถขึ้นรูปเป็นโปรไฟล์โค้งหรือโค้งได้ มีความสามารถในการดำเนินการต่างๆ กับวัสดุเหล่านี้ เช่น การมาร์กที่แม่นยำ การเจาะที่แม่นยำ และการตัดคุณภาพสูง ให้ความสามารถในการประมวลผลที่ครอบคลุมในการตั้งค่าเดียว ด้วยการสนับสนุนฟังก์ชันที่หลากหลายเหล่านี้ เครื่องจักรจึงรับประกันประสิทธิภาพและความแม่นยำในการผลิตเหล็กฉาก เหล็กแบน และส่วนประกอบเหล็กรางน้ำ ทำให้เหมาะสำหรับการผลิตชิ้นส่วนโครงสร้างแบบกำหนดเอง ต้นแบบ และชิ้นส่วนตัวอย่างที่มีคุณภาพสม่ำเสมอและความแม่นยำของมิติ

ใช้สำหรับเจาะ ทำเครื่องหมาย และตัดเหล็กฉาก เหล็กแบน และเหล็กรางน้ำ ส่วนใหญ่จะใช้สำหรับการประมวลผลแขนไขว้ ห่วง แผ่นเชื่อมต่อห้ารู แผ่นแบน และม้านั่งในอุปกรณ์เสริมเหล็กทาวเวอร์พลังงานไฟฟ้า
