การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การขุดเจาะ | สูงสุด ขนาดความกว้าง x ความสูง: | 700 × 500 มม. |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 100 × 100 มม. | ความยาวลำแสง: | 2000 ～ 12200 มม. |
| รูปแบบแกนหลัก: | BT40 | กำลังมอเตอร์: | 11กิโลวัตต์ |
| ความเร็วแกนหมุน: | 100 ～ 3000 r/min | เส้นผ่านศูนย์กลางรู: | φ5 ～φ30 มม. |
| เน้น: | เครื่องตัดเจาะ CNC I Beam,เครื่องตัดเจาะ I Beam,เครื่องตัดเจาะ CNC I Beam |
||

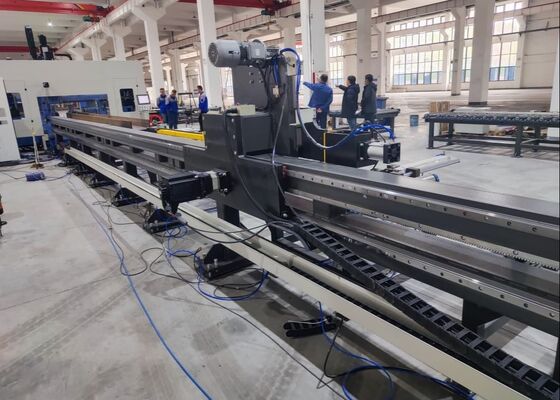

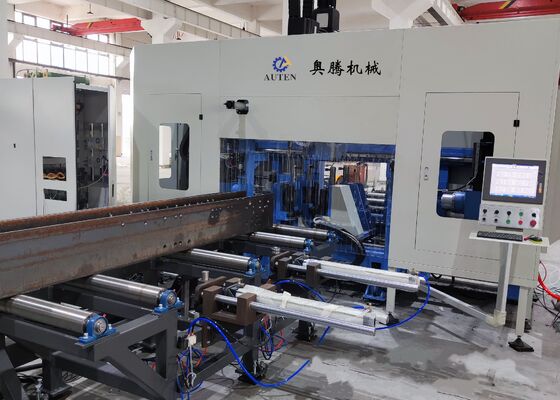

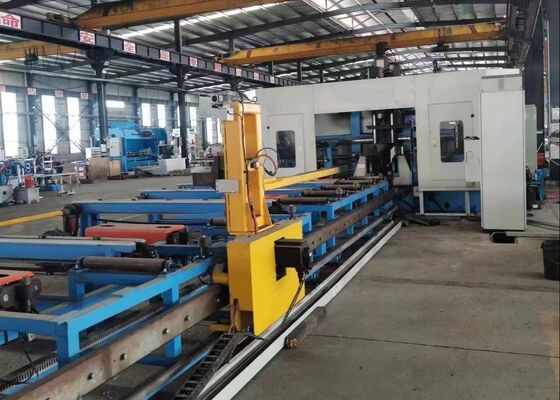

รุ่น BHD700 Cnc I Beam Drilling Cutting Machine Line φ5?? φ30mm กว้างหลุมหมุนหลัก
อุตสาหกรรมการใช้งาน:
เครื่องมือนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะงานบนเหล็กทรง H. มันมีสามความเร็วสูง, กลมเจาะความแม่นยําเพื่อดําเนินการเจาะชิ้นงานการให้ความแม่นยําในการแปรรูปที่โดดเด่นและอํานวยความสะดวกในการใช้งานที่ง่ายต่อผู้ใช้เป็นทรัพย์สินที่มีประสิทธิภาพสูงที่สําคัญในอุตสาหกรรมโครงสร้างเหล็ก มันพบการนําไปใช้อย่างแพร่หลายในโครงการก่อสร้าง, วิศวกรรมสะพานและภาคอื่น ๆ ที่เกี่ยวข้อง.
รายละเอียด:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 700 × 500 มม. | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 100 × 100 มม. | ||
| ความยาวของรังสี | 2000 ′′ 12200 มม. | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 100 หมุน 3000 รอบ/นาที | ||
| กว้างของรู | φ5?? φ30 มม. | ||
| แกน CNC | พลังงานของมอเตอร์เซอร์โวของแกน X | ประมาณ 5kW | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ของแกนการตั้งตําแหน่งการเจาะแนวราบ | ประมาณ 1.5 kW | ||
| พลังงานของมอเตอร์เซอร์โวเวอร์ติก | ประมาณ 3kW | ||
| มอเตอร์เซอร์โวของเครื่องปั่นเจาะ | ประมาณ 2kW | ||
| หนังสือพิมพ์เครื่องมือ | กรณีนี้ | 3 | |
| ประเภท | สไตล์แถว | ||
| ความจุของคลังเครื่องมือ | 4 x 3 | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ขนาดเครื่อง | ประมาณ 33x5.5x3.3m | ||
องค์ประกอบของเครือเครื่องเจาะ CNC
สายเครื่องเจาะ CNC ประกอบด้วยส่วนประกอบที่สําคัญ, รวมถึงกรอบเครื่องหลัก, กลไกอาหาร CNC, คอนเวียร์การออก, หน่วยเย็น, ระบบไฮดรอลิก,ระบบปนูเมติก, ระบบหล่อลื่น, ระบบไฟฟ้า, และรถเก็บขยะ. เส้นการผลิตนี้ใช้ระบบที่ติดตั้งพร้อมกับโครงสร้างที่สามารถเคลื่อนไหวในการสนับสนุนชิ้นงานความสามารถในการเจาะ 3 มิติที่ให้บริการโดยการจัดทํานี้ทําให้การทํางานการผลิตที่อัตโนมัติเต็มโดยการันตีผลการผลิตที่มีประสิทธิภาพและคงที่
1. หัวเครื่องจักร
เครื่องจักรส่วนใหญ่ประกอบด้วยฐาน, เตียง, โต๊ะเลื่อนเคลื่อนที่, หัว, อุปกรณ์ clamping ทางบน, อุปกรณ์ clamping ทางด้าน, และคลังเครื่องมือชนิดแถว.เตียงมีลักษณะของความแข็งแรงและความมั่นคงที่ดีกว่า, ทําให้มันทนต่อแรงและสั่นสะเทือนที่เกิดจากการประกอบงานด้วยความเร็วสูงความแข็งแกร่งของโครงสร้างนี้รับประกันว่าเครื่องยนต์รักษาความแม่นยําการแปรรูปที่คงที่ตลอดทุกระยะของการทํางาน.
2ระบบเย็น
การปรับปรุงความเย็นของเครื่องเจาะด้วยเทคนิคการปรับปรุงความเย็นด้วยระบายอากาศ (aerosol cooling) โดยใช้อากาศกดและน้ําปรับปรุงความเย็นร่วมกันการเพิ่มประสิทธิภาพในเรื่องค่าใช้จ่าย, ความเป็นมิตรต่อสิ่งแวดล้อม, และการใช้งานของเครื่องเจาะอย่างน้อยทําให้การปรับปรุงความเย็นของเครื่องเจาะอย่างต่อเนื่องตลอดการใช้งาน.
3ระบบหล่อลื่น
ระบบนี้ใช้การจัดวางไฮบริดรวมการหล่อลื่นกลางและมือการปะทะที่วัดให้กับการนําเส้นตรงที่กําหนดและสกรูนํา, ขณะที่จุดเลื่อนที่เหลือทั้งหมดได้รับการดูแลด้วยมือ
เครื่องมือนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะ, ติด, และการตราการดําเนินงานบน H-beam, เหล็กช่อง, และหลากหลายชิ้นงานเหล็กอื่น ๆ.มันสามารถรองรับส่วนประกอบเหล็กของรายละเอียดที่แตกต่างกันในขณะที่รักษาความแม่นยําสูงและประสิทธิภาพการทํางานตลอดวงจรการแปรรูปทั้งหมดระหว่างการแสดงเครื่องแสดงผลการทํางานของมันอย่างมีประสิทธิภาพโดยใช้ตัวอย่าง H-beam แบบมาตรฐาน (ที่มีความกว้าง flange และความหนาของ web ที่แตกต่างกัน) และตัวอย่างเหล็กช่องที่มีขนาดหลากหลายชิ้นส่วนการแสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องจักรในการบรรลุการตั้งรูที่แม่นยําและรูปแบบการตราที่แตกต่างกันอย่างเต็มที่แสดงความแม่นยําและความน่าเชื่อถือที่โดดเด่นในการใช้งานจริง.
เครื่องเจาะขั้ว H CNC ความเร็วสูงถูกนําไปใช้เป็นหลักในสถานที่ผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันทําการแปรรูปความแม่นยําบน H-beam ที่ใช้ในกรอบและโครงสร้างรองรับ, ให้พื้นฐานที่น่าเชื่อถือสําหรับการประกอบอย่างแม่นยําและมั่นคงของโครงสร้างเหล็ก ในการใช้งานในการก่อสร้างสะพานการเพิ่มความแข็งแรงทางโครงสร้างของสะพานและการรับประกันความสามารถในการดําเนินภาระระยะยาวประสิทธิภาพการดําเนินงานที่โดดเด่นของบริษัทฯ ให้การสนับสนุนทางเทคนิคที่น่าเชื่อถือ สําหรับภาคพื้นฐานที่สําคัญเหล่านี้ ทําให้สามารถดําเนินการได้อย่างเรียบร้อยและทันเวลา
