การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 100×100×10~250×250×32 |
|---|---|---|---|
| แรงทำเครื่องหมาย(kN): | 1,000/1200 | จำนวนกลุ่มตัวละคร: | 4 |
| จำนวนตัวละคร: | 18 | ขนาดตัวอักษร (มม.): | 14*10*19 |
| แกนซีเอ็นซี: | 3 | ขนาดโดยรวม (ม.): | 32x7x2.5 |
| เน้น: | อุปกรณ์เครื่องหมายการเจาะมุม,อุปกรณ์เครื่องหมายการเจาะมุมเส้น,อุปกรณ์เครื่องหมาย CNC การเจาะมุม |
||

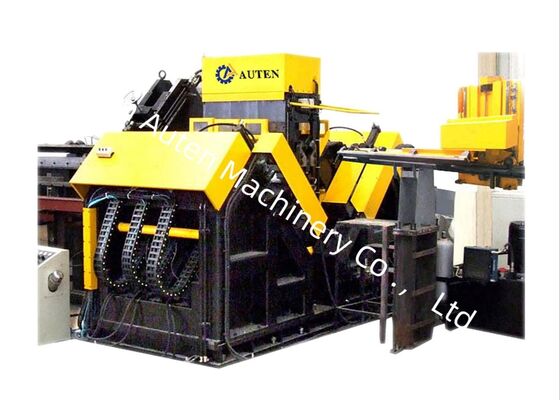

ระบบการเย็นภายนอก Cnc Angle Drilling Marking Equipment Line 14×10×19mm ขนาดตัวอักษร
การใช้สินค้า:
สายประกอบถูกออกแบบเพื่อการฉลากและเจาะส่วนที่ใช้ในหอคอยส่งไฟฟ้า โครงสร้างโทรคมนาคมและโครงสร้างเหล็ก
คุณลักษณะโครงสร้างสินค้า:
อุปกรณ์ส่วนใหญ่ประกอบด้วยโต๊ะอาหารด้านข้าง, กลไกอาหาร flip, ช่องทางนําวัสดุ, ระบบแกะสลักรถคัน CNC, โมดูลการเขียน, โมดูลการเจาะ, โมดูลการกดเครื่องขนส่งผลิตภัณฑ์สําเร็จรูประบบไฮดรอลิก ระบบปนูเมติก ระบบควบคุม และส่วนประกอบเพิ่มเติมหลายส่วน
ปริมาตรหลัก:
| รุ่น | JNC2532 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 |
| เครื่องบดกระบวนการเจาะ | / |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 |
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) |
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | การปรับตัวแปลงแบบไม่มีขั้นตอน |
| ความเร็วการตัดสูงสุดของเครื่องเจาะ (m/min) | / |
| เครื่องแกน CNC | 3 |
| ระยะของรอยหลัง (มม.) | 50-220 (ไม่มีขั้นตอน) |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 |
| พลังการตรา (kN) | 1000/1200 |
| Qty ของกลุ่มตัวอักษร | 4 |
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14 × 10 × 19 |
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | การเย็นภายนอก |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม (m) | 32x7x25 |
ลักษณะสินค้า:

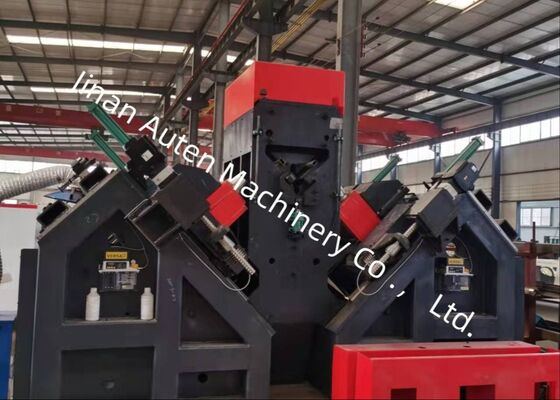

1สายการผลิตนี้ประกอบด้วย conveyor ทิศ, conveyor flip-over, conveyor ลง, CNC ใส่รถคัน, สองโมดูลเจาะ, โมดูลการตราหนึ่ง, conveyor การปล่อยอัตโนมัติ,พร้อมกับหน่วยไฮดรอลิกที่ตรงกันและระบบเย็นไฟฟ้า. มันใช้เทคโนโลยี CNC และ servo drive สําหรับการให้อาหารวัสดุ, รับประกันประสิทธิภาพสูงและความแม่นยําของชิ้นงานที่สม่ําเสมอ
2โมดูลเจาะติดตั้งอยู่ทุกด้าน โดยแต่ละโมดูลสามารถรองรับเครื่องเจาะ 3 เครื่องขนาดต่างกันโมดูลเจาะสามารถ CNC-ควบคุมการเคลื่อนไหวเพื่อควบคุมความลึกเจาะ, รับรองการตั้งรูที่แม่นยํา
3ความเร็วการหมุนของ spindles ทั้งหมดสามารถปรับต่อเนื่องผ่านเครื่องแปลงความถี่ ในขณะที่อัตราการให้บริการสามารถเปลี่ยนแปลงได้อย่างไม่สิ้นเชิงการเปลี่ยนจากอาหารรวดเร็ว, การทํางานอาหาร, และการถอนหมุนรวดเร็วเป็นระบบอัตโนมัติเต็ม.
4สายเจาะมีโมดูลการตราเดียว, กับตําแหน่งการตราสามารถโปรแกรมได้อย่างง่ายดายล่วงหน้า. การตรา, เครื่องงาน clamping, และ feed สําหรับการเจาะถูกขับเคลื่อนโดยระบบไฮดรอลิก.ส่วนประกอบที่สําคัญถูกจัดซื้อจากผู้จําหน่ายระดับนานาชาติที่มีชื่อเสียงระบบเย็นหมุนเวียนถูกนําไปใช้ในการขยายอายุการใช้งานของเครื่องฝึก
5ทั้งการทําเครื่องหมายและการเจาะงานเป็นอัตโนมัติอย่างเต็มที่ ส่วนประกอบที่เสร็จสิ้นถูกปล่อยผ่านกลไกหมุนเวียนปนูเมติกลดความต้องการแรงงานมือและให้ข้อดีที่สําคัญเมื่อเทียบกับผู้ผลิตที่แข่งขัน.
6ระบบควบคุมประกอบด้วยคอมพิวเตอร์หลัก, การขับเคลื่อน servo, PLC, สวิตช์การติดตามภายนอก, และส่วนประกอบที่จําเป็นอื่น ๆ โดยเพียงแค่การใส่ขนาดของชิ้นงานโปรแกรมการแปรรูปผลิตโดยอัตโนมัตินอกจากนี้ โปรแกรมสามารถบันทึก, ถอน, แสดง, และส่งตามหมายเลขการระบุชิ้นงาน.
7สายการแปรรูปมีอุปกรณ์รองรับและกดเพื่อตอบสนองความต้องการในการแปรรูปมุมที่มีการบิดเพิ่มขึ้น
ตัวอย่างเหล่านี้ครอบคลุมความหลากหลายของมาตรฐานเฉพาะเจาะจงและการตั้งรูสําหรับเหล็กมุมที่ใช้ในการก่อสร้างหอโอนไฟมันทําให้ผู้ใช้ในอนาคตหรือผู้ตรวจสอบสามารถประเมินผลการทํางานของอุปกรณ์ได้, ให้ข้อมูลที่ชัดเจนและสัมผัสได้ เพื่อตรวจสอบว่าอุปกรณ์ตอบสนองมาตรฐานการผลิตที่จําเป็นสําหรับการผลิตหอไฟสายส่ง
ในการก่อสร้างสายส่งความดันสูงสุด (UHV) ที่หอคอยจําเป็นต้องทนต่อสภาพอากาศที่รุนแรงและภาระหนักอุปกรณ์นี้เป็นสิ่งจําเป็นสําหรับการแปรรูปองค์ประกอบเหล็กมุมที่ประกอบกับหอคอยมันทําการเจาะและ stamping การดําเนินงานบนสแตนเลสมุมที่ใช้ในตัวหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆ,รับประกันขนาดที่แม่นยําและผลประกอบการเชื่อมต่อที่น่าเชื่อถือดังนั้นมันจึงรับประกันความสมบูรณ์แบบทางโครงสร้างในระยะยาวของหอโอนไฟฟ้าตลอดอายุการใช้งานของพวกเขา
