รายละเอียดสินค้า:
การชำระเงิน:
|
| ความแม่นยำในการเชื่อม (มม.): | ±0.5 | จำนวนโต๊ะทำงาน: | 1 ชิ้น |
|---|---|---|---|
| ความสามารถในการรับน้ำหนักของโต๊ะทำงาน (KG): | 1500 | ความเร็วในการหมุน: | 46นาที/นาที |
| เครื่องเชื่อมรุ่น: | 500PRO-RPH | เส้นผ่านศูนย์กลางลวดเชื่อม (มม.): | 1.2 |
| วิธีการระบายความร้อนด้วยคบเพลิงเชื่อม: | ระบายความร้อนด้วยน้ำ | ขนาดเครื่องโดยรวม (มม.): | 2600*3000*2600 |
| เน้น: | หุ่นยนต์ปั่น CO2 เท้าหอ,6 แกน โรบอตปั่น CO2,โรบอตปั่นด้วยเลเซอร์ สายติดตาม |
||

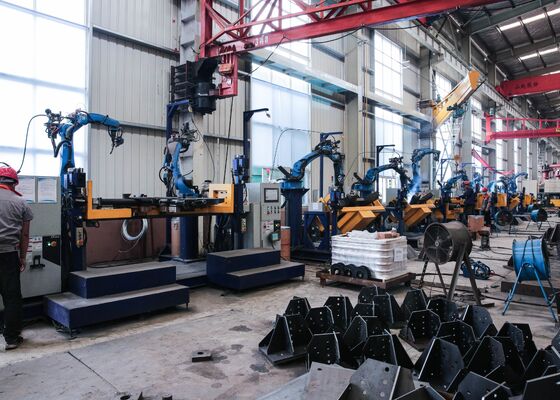

หุ่นยนต์เชื่อม CO2 แบบ Tower Foot 6 แกนพร้อมตัวติดตามรอยเชื่อมด้วยเลเซอร์
แนะนำผลิตภัณฑ์:
อุปกรณ์นี้ใช้สำหรับการเชื่อมฐานหอคอยเป็นหลัก นอกจากแผ่นเสริมแรงแล้ว ยังสามารถทำการเชื่อมตะเข็บหลัก 11 ตะเข็บบนโครงสร้างหลัก 1 ตะเข็บสำหรับทำความสะอาด และเชื่อมมุมหัวซีลอีกด้วย
พารามิเตอร์หลัก:
| รุ่นอุปกรณ์ | TJH1200KB |
| การประยุกต์ใช้อุปกรณ์ | สำหรับตะเข็บเชื่อมหลักของขาทาวเวอร์ การเชื่อมแบบพาราเมตริกอัตโนมัติเต็มรูปแบบ |
| ช่วงการประมวลผล (มม.) | 300*300*300-1200*1200*1200 |
| ส่วนประกอบอุปกรณ์ | หุ่นยนต์ 6 แกนพร้อมตัวกำหนดตำแหน่ง CNC 2 แกน |
| วิธีการเขียนโปรแกรม | การโปรแกรมพาราเมตริก การเชื่อมอัตโนมัติเต็มรูปแบบ |
| ความแม่นยำในการเชื่อม (มม.) | ±0.5 |
| จำนวนโต๊ะทำงาน | 1 ชิ้น |
| ความสามารถในการรับน้ำหนักของโต๊ะทำงาน (KG) | 1500 |
| ความเร็วในการหมุน | 46 ม./นาที |
| เครื่องเชื่อมรุ่น | 500PRO-RPH |
| เส้นผ่านศูนย์กลางลวดเชื่อม (มม.) | 1.2 |
| วิธีการระบายความร้อนด้วยคบเพลิงเชื่อม | ระบายความร้อนด้วยน้ำ |
| ขนาดเครื่องโดยรวม (มม.) | 2600*3000*2600 |
คุณสมบัติผลิตภัณฑ์:
1. ความสามารถในการทำซ้ำ: ระบบรับประกันความสามารถในการทำซ้ำภายใน ±0.05 มม.
2. ความแม่นยำในการติดตาม: ความแม่นยำในการติดตามยังคงอยู่ภายใน ±0.1 มม.
3. การออกแบบทางกล: หุ่นยนต์เชื่อมอาร์กมีโครงสร้างทางกลที่ทนทานและเชื่อถือได้ ออกแบบมาเพื่อรองรับการทำงานต่อเนื่องที่ขยายเวลา
4. ช่วงการทำงาน: สามารถจัดการชิ้นงานที่มีขนาดสูงสุด 1,500 มม.

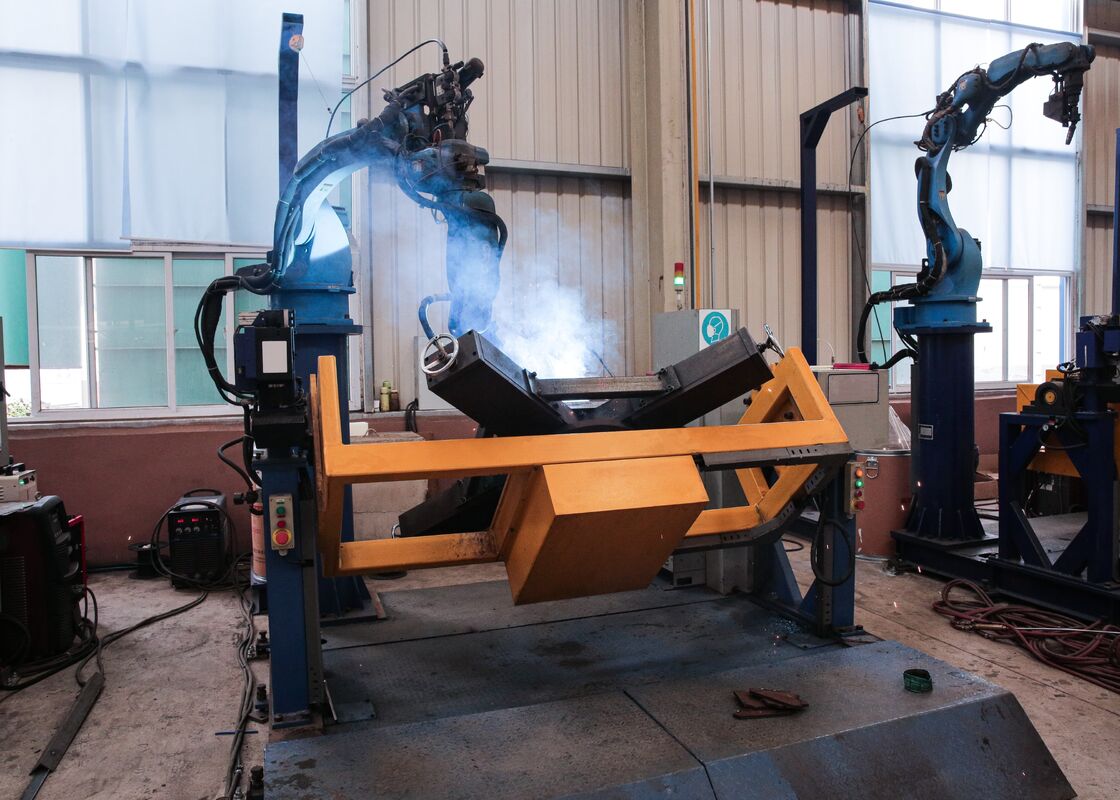

5. โหมดการทำงาน: ชิ้นงานจะถูกยึดไว้บนฟิกซ์เจอร์ของตัวกำหนดตำแหน่ง ในขณะที่หัวเชื่อมถูกติดตั้งบนฐานหุ่นยนต์เฉพาะ ในระหว่างการเชื่อม ตัวกำหนดตำแหน่งและหุ่นยนต์จะทำงานพร้อมกัน ด้วยการบูรณาการการสแกนการมองเห็นของหุ่นยนต์เข้ากับตัวติดตามตะเข็บด้วยเลเซอร์ วิถีการเชื่อมจะถูกสร้างขึ้นโดยอัตโนมัติโดยไม่ต้องตั้งโปรแกรมด้วยตนเอง ช่วยให้สามารถเชื่อมชิ้นงานที่ซับซ้อนและไม่สม่ำเสมอได้ ทำให้มั่นใจได้ถึงการทำงานที่ไม่ซับซ้อนและต้องมีการฝึกอบรมน้อยที่สุด
1. ระบบการเชื่อม: ผสานรวมกับแหล่งพลังงานการเชื่อมอาร์กประสิทธิภาพสูงของ Aotai รองรับการเชื่อมตามขวาง ตามยาว และแนวตั้ง รวมถึงกระบวนการ MIG, MAG และ TIG ช่วงกระแสเชื่อมและแรงดันไฟฟ้าตอบสนองความต้องการของชิ้นงานที่หลากหลายได้อย่างสมบูรณ์ ให้ความเสถียรของส่วนโค้งที่ดีเยี่ยมและคุณภาพการเชื่อมที่เหนือกว่า สามารถปรับพารามิเตอร์ได้อย่างแม่นยำเพื่อรองรับวัสดุการเชื่อมที่แตกต่างกันและความหนาของชิ้นงานที่แตกต่างกัน
คบเพลิงเชื่อมและอุปกรณ์เสริม: ติดตั้งด้วยคบเพลิงเชื่อม Apollo ระดับพรีเมี่ยมและอุปกรณ์เสริมที่เกี่ยวข้อง รวมถึงกลไกการป้อนลวดและปลายสัมผัส เพื่อให้มั่นใจถึงประสิทธิภาพการเชื่อมและประสิทธิภาพการดำเนินงานสูงสุด
2. การรับรู้และการแปลงอัจฉริยะ: นำเสนอความสามารถในการจดจำและการแปลงอัจฉริยะขั้นสูง โดยจะตรวจจับคุณลักษณะการเชื่อมที่สำคัญโดยอัตโนมัติ เช่น ตำแหน่งและประเภทของการเชื่อม จากแบบหรือโปรแกรม และแปลงเป็นคำแนะนำในการเชื่อมที่หุ่นยนต์ปฏิบัติการได้อย่างรวดเร็ว โดยเสร็จสิ้นกระบวนการภายใน 30 วินาที สามารถนำเข้าข้อมูลได้อย่างราบรื่นผ่านเครือข่าย USB หรืออินเทอร์เฟซการสื่อสารอื่นๆ
3. ระบบควบคุม:
1 วิธีการควบคุม: ระบบควบคุมแบบดิจิตอลขั้นสูงพร้อมการจัดการวิถีที่แม่นยำและพารามิเตอร์การเชื่อมที่ปรับได้เต็มที่
2 วิธีการตั้งโปรแกรม: รองรับการตั้งโปรแกรมด้วยการสแกนด้วยภาพด้วยอินเทอร์เฟซที่ใช้งานง่ายและใช้งานง่าย ช่วยให้สามารถตั้งค่าได้อย่างรวดเร็วและจัดการงานเชื่อมที่ซับซ้อนได้อย่างแม่นยำ
3 อินเทอร์เฟซการสื่อสาร: เสนอตัวเลือกการเชื่อมต่อที่หลากหลายสำหรับการผสานรวมกับอุปกรณ์อื่น ๆ และระบบควบคุมสายการผลิต เพื่อให้มั่นใจว่าการทำงานอัตโนมัติราบรื่น
4. โครงสร้างการติดตั้งตัวกำหนดตำแหน่ง: กรอบการติดตั้งตัวกำหนดตำแหน่งให้ความแข็งแกร่งและเสถียรภาพที่แข็งแกร่งเพื่อทนต่อแรงและการสั่นสะเทือนที่เกิดจากทั้งหุ่นยนต์และชิ้นงานระหว่างการเชื่อม ทำให้มั่นใจได้ถึงการทำงานของหุ่นยนต์ที่เชื่อถือได้และคุณภาพการเชื่อมที่สม่ำเสมอ การออกแบบช่วยให้สามารถติดตั้ง ทดสอบการใช้งาน และบำรุงรักษาหุ่นยนต์ได้อย่างตรงไปตรงมา โดยไม่กระทบต่อระยะการทำงานหรือประสิทธิภาพ
5. ระบบความปลอดภัย: ระดับการป้องกัน: IP54 ขั้นต่ำ ออกแบบมาเพื่อต้านทานฝุ่น ความชื้น และสภาพแวดล้อมทางอุตสาหกรรมอื่นๆ
6. วิธีการนำเข้าข้อมูลหุ่นยนต์: ระบบรองรับวิธีการนำเข้าข้อมูลหลายวิธี รวมถึงการนำเข้าแบบร่าง CAD การนำเข้าการสแกนด้วยภาพ และการนำเข้าพารามิเตอร์และข้อกำหนดการเชื่อมโดยไม่ต้องใช้โปรแกรม ตัวเลือกที่ยืดหยุ่นเหล่านี้ช่วยให้มั่นใจว่าระบบใช้งานง่าย มีประสิทธิภาพ และสะดวก
7. คำอธิบายระบบการเชื่อมชิ้นงาน: หุ่นยนต์เชื่อมอาร์กใช้หุ่นยนต์อุตสาหกรรม 6 แกนที่มีอิสระเต็มที่ ทำให้หัวเชื่อมสามารถเข้าถึงชิ้นงานได้จากทิศทางที่ซับซ้อนที่หลากหลาย รองรับตำแหน่งการเชื่อมที่หลากหลายและรูปทรงการเชื่อมที่ซับซ้อน รวมถึงการเชื่อมโค้งเชิงพื้นที่

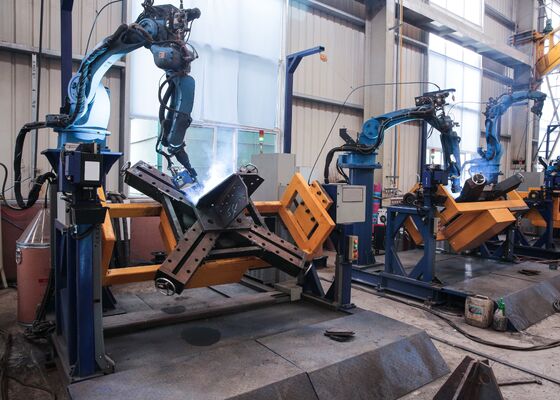

อุปกรณ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมฐานหอส่งสัญญาณ ซึ่งมีบทบาทสำคัญในการรับประกันความสมบูรณ์ของโครงสร้างของฐานรากของหอ นอกเหนือจากการเชื่อมแผ่นทำให้แข็งแล้ว ระบบยังสามารถดำเนินการเชื่อมตะเข็บหลักทั้ง 11 รอยของเฟรมเวิร์คหลักได้ เช่นเดียวกับการเชื่อมผ่านรูทเดี่ยว เพื่อให้มั่นใจว่าการเจาะทะลุสมบูรณ์และสม่ำเสมอ นอกจากนี้ ยังดำเนินการเชื่อมฝาปิดปลายและข้อต่อมุมได้อย่างมีประสิทธิภาพ ทำให้ได้รอยเชื่อมคุณภาพสูงที่สม่ำเสมอที่จุดเชื่อมต่อที่สำคัญทั้งหมด ด้วยการดำเนินการเชื่อมที่จำเป็นเหล่านี้โดยอัตโนมัติ อุปกรณ์รับประกันการจัดตำแหน่งที่แม่นยำ คุณภาพการเชื่อมที่สม่ำเสมอ และความแข็งแรงของโครงสร้างที่เพิ่มขึ้น ทำให้เหมาะอย่างยิ่งสำหรับการผลิตต้นแบบฐานทาวเวอร์ ดังที่แสดงในภาพที่แนบมา
