รายละเอียดสินค้า:
การชำระเงิน:
|
| ฟังก์ชั่น: | การเจาะ การทำเครื่องหมาย การตัด | ขนาดมุม (mm): | 40х40х3~100х100х8 (รูเจาะ) ,40х40х3~100х100х10 (รูกลม) |
|---|---|---|---|
| ขนาดเหล็กแบน (มม.): | 40x3~140x10 | เหล็กช่อง (มม.): | 80x5~140x8 |
| สูงสุด เส้นผ่านศูนย์กลางรู (มม.): | Φ22х50 (รูเจาะ), Φ26 (รูกลม) | แรงเจาะ (kN): | 800 |
| แรงทำเครื่องหมาย (kN): | 630 | แรงตัด (kN): | 1250 |
เครื่องจักรเจาะ ทำเครื่องหมาย และตัดเหล็กฉาก เหล็กแบน และเหล็กรางระบบ CNC รุ่น JBC1010
แนะนำผลิตภัณฑ์:
ใช้สำหรับการเจาะ ทำเครื่องหมาย และตัดเหล็กฉาก เหล็กแบน และเหล็กราง ส่วนใหญ่ใช้ในการแปรรูปแขนกากบาท ห่วง แผ่นเชื่อมต่อห้ารู แผ่นรองแบน และม้านั่งในอุปกรณ์เสริมเหล็กของหอส่งกำลังไฟฟ้า เครื่องจักรสามารถใช้สำหรับการเจาะ ตัด และพิมพ์ในขั้นตอนเดียวโดยไม่ต้องมีการประมวลผลแยกต่างหาก มีความแม่นยำในการประมวลผลสูง ประสิทธิภาพการผลิตสูง และสามารถประมวลผลโดยคนเดียว ง่ายและเรียนรู้ได้ง่าย
พารามิเตอร์ผลิตภัณฑ์:
| รุ่น | JBC1010 |
| ฟังก์ชัน | เจาะ ทำเครื่องหมาย ตัด |
| ขนาดเหล็กฉาก (มม.) |
40x40x3~100x100x8 (รูสล็อต) 40x40x3~100x100x10 (รูวงกลม) |
| ขนาดเหล็กแบน (มม.) | 40x3~140x10 |
| เหล็กราง (มม.) | 80x5~140x8 |
| เส้นผ่านศูนย์กลางรูสูงสุด (มม.) | Φ22x50 (รูสล็อต), Φ26 (รูวงกลม) |
| แรงเจาะ (kN) | 800 |
| แรงทำเครื่องหมาย (kN) | 630 |
| แรงตัด (kN) | 1250 |
| ความยาวสูงสุดของชิ้นงานเปล่า (ม.) | 9 |
| ความยาวสูงสุดของชิ้นงานสำเร็จรูป (ม.) | 9 |
| จำนวนหัวเจาะต่อด้าน | 3 |
| ชุดตัวอักษรทำเครื่องหมาย | 4 |
| ขนาดตัวอักษร (มม.) | 14×10×19 |
| แกน CNC | 3 |

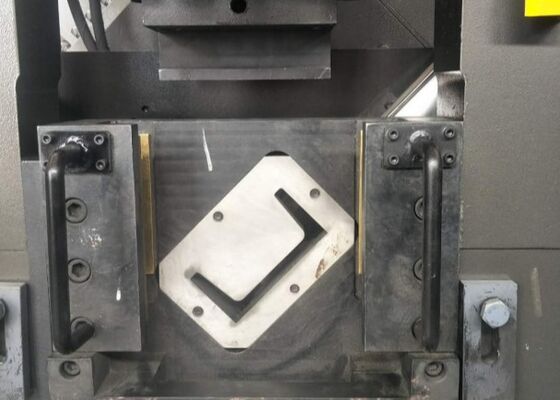

| โหมดการตัด | ตัดด้วยใบมีดเดี่ยว |
| ความเร็วในการป้อนเหล็กฉาก (ม./นาที) | 80 |
| ความแม่นยำในการประมวลผล | สอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | แสดงข้อผิดพลาดแบบเรียลไทม์ |
| โหมดการเขียนโปรแกรม |
ป้อนข้อมูลด้วยคีย์บอร์ด, อินเทอร์เฟซ RS232,ฟลอปปีดิสก์ และอินเทอร์เฟซ USBคุณสมบัติผลิตภัณฑ์: |

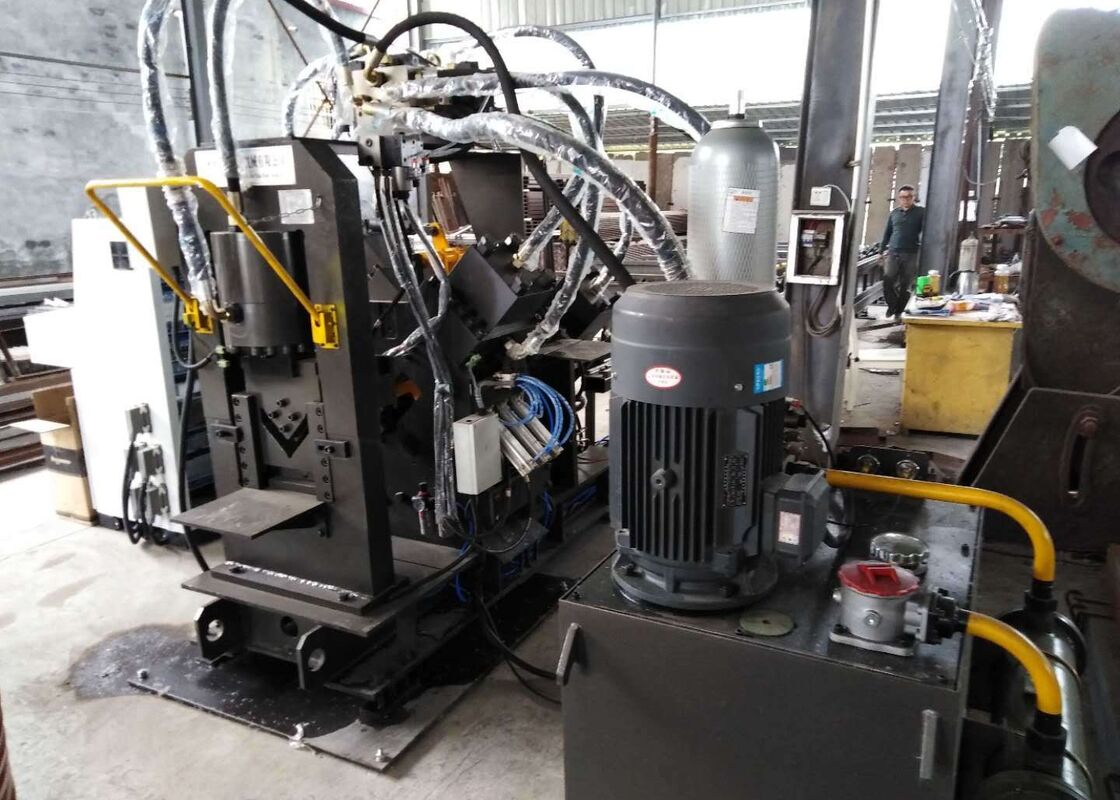

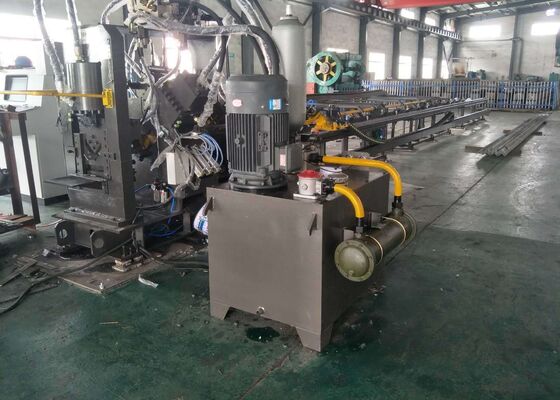

1. เครื่องจักรนี้ประกอบด้วยสายพานลำเลียงแนวขวาง ระบบโหลดแบบหมุน สายพานลำเลียงขาเข้า รถลำเลียงขาเข้า CNC หน่วยเจาะ หน่วยทำเครื่องหมาย หน่วยตัด สายพานลำเลียงขาออก รวมถึงระบบไฮดรอลิก ไฟฟ้า และนิวแมติกส์ เป็นต้น
2. ใช้เทคโนโลยี CNC การป้อนด้วยเซอร์โวมอเตอร์ ประสิทธิภาพสูง ความแม่นยำของชิ้นงานที่เสถียร ชิ้นส่วนไฮดรอลิก นิวแมติกส์ และไฟฟ้าที่สำคัญทั้งหมดเป็นแบรนด์ที่มีชื่อเสียงระดับโลก
3. สายเคเบิลหลักทั้งหมด เช่น สายเคเบิลตัวเข้ารหัสแบบหมุน สายเคเบิลสื่อสาร PLC เป็นสายเคเบิลคู่บิดเกลียวหุ้มฉนวนนำเข้า ดังนั้นจึงหลีกเลี่ยงข้อผิดพลาดด้านความแม่นยำที่เกิดจากการรบกวนของสัญญาณ
4. คอมพิวเตอร์พร้อมอินเทอร์เฟซภาษาจีน/อังกฤษ ใช้งานง่าย และสามารถแสดงภาพวาดของชิ้นงาน การเขียนโปรแกรมทำได้ง่าย และสามารถใช้ข้อมูลโปรแกรมที่สร้างจากซอฟต์แวร์การวางแผนได้โดยตรง เพียงแค่ป้อนขนาดของชิ้นงาน เส้นผ่านศูนย์กลางของรู เครื่องหมายด้านหลัง และปริมาณของชิ้นงานเมื่อแก้ไขโปรแกรม
5. สายเหล็กฉากติดตั้งอุปกรณ์รองรับและกดเพื่อตอบสนองความต้องการในการแปรรูปเหล็กฉากที่มีการดัดงอขนาดใหญ่ขึ้น
6. หน่วยโหลดด้านหน้าและด้านหลังได้รับการปรับปรุงอย่างสมบูรณ์ และใช้โครงสร้างใหม่ที่รวมรางนำและสปริง โครงสร้างมีความสมเหตุสมผลและใช้งานได้จริงมากขึ้น หลีกเลี่ยงข้อบกพร่องที่สปริงของวัสดุไม่สามารถรองรับได้
7. มีฟังก์ชันการวินิจฉัยตนเองสำหรับความล้มเหลว
8. การตัดด้วยใบมีดเดี่ยวช่วยให้ส่วนตัดเรียบและประหยัดวัตถุดิบ
อุปกรณ์นี้ออกแบบมาสำหรับการประมวลผล CNC ที่หลากหลายของส่วนประกอบเหล็กโครงสร้าง รวมถึงพื้นผิวเว็บของเหล็กราง หน้าแปลนทั้งสองของเหล็กฉาก และส่วนเหล็กแบน ซึ่งสามารถขึ้นรูปเป็นโปรไฟล์โค้งหรือโค้งได้เช่นกัน สามารถดำเนินการต่างๆ บนวัสดุเหล่านี้ได้ เช่น การทำเครื่องหมายที่แม่นยำ การเจาะที่แม่นยำ และการตัดคุณภาพสูง ให้ความสามารถในการประมวลผลที่ครอบคลุมในการตั้งค่าเดียว ด้วยการรองรับฟังก์ชันที่หลากหลายเหล่านี้ เครื่องจักรจึงมั่นใจได้ถึงการผลิตส่วนประกอบเหล็กฉาก เหล็กแบน และเหล็กรางที่มีประสิทธิภาพและแม่นยำ ทำให้เหมาะสำหรับการผลิตชิ้นส่วนโครงสร้างแบบกำหนดเอง ต้นแบบ และชิ้นงานตัวอย่างที่มีคุณภาพและความแม่นยำของมิติที่สม่ำเสมอ
ใช้สำหรับการเจาะ ทำเครื่องหมาย และตัดเหล็กฉาก เหล็กแบน และเหล็กราง ส่วนใหญ่ใช้ในการแปรรูปแขนกากบาท ห่วง แผ่นเชื่อมต่อห้ารู แผ่นรองแบน และม้านั่งในอุปกรณ์เสริมเหล็กของหอส่งกำลังไฟฟ้า
