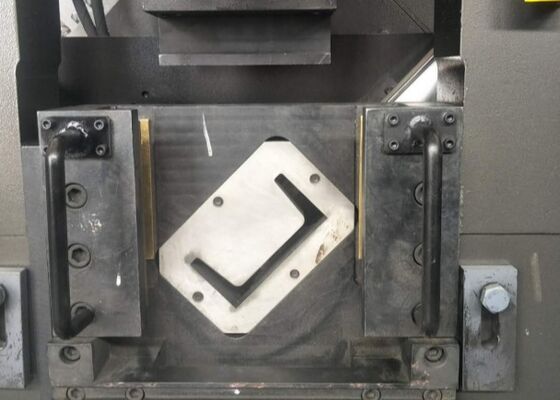

CNC การเจาะเครื่องหมายสายตัดสําหรับเหล็กแบนมุมเหล็กช่องเหล็กรุ่น CJBNC14
การนําเสนอสินค้า:
มันสามารถใช้ในการแปรรูป CNC ของผิวเว็บของเหล็กช่อง, ทั้งสองด้านของเหล็กมุม, และเหล็กราบ (ที่สามารถตัดเป็นเส้นโค้ง), รวมถึงการทําเครื่องหมาย, การเจาะ, และการตัด.มันมีความแม่นยําในการแปรรูปสูงความเร็วในการเจาะเร็วและประสิทธิภาพการผลิตสูง
มันสามารถปรับตัวให้กับการผลิตชิ้นงานจํานวนมาก รวมถึงการผลิตชุดเล็กและหลายชนิด เมื่อพัฒนาสินค้าใหม่แต่ละระดับมีสถานีปุ่มดันสําหรับการต้อนและ clamping ปฏิบัติการคนเดียว.
ปริมาตรสินค้า:
| รุ่นเครื่อง | CJBNC14 |
| ฟังก์ชันของเครื่อง | การพิมพ์, การเจาะ, การตัด |
| ระยะการแปรรูปเหล็กมุม (มม.) | 40 × 40 × 3 140 × 140 × 12 |
| ระยะการแปรรูปเหล็กช่อง (มม.) | 8#-14# |
| ระยะการแปรรูปเหล็กเรียบ (มม.) | 40 × 4 √ 140 × 12 |
| พลังการคัดกรอง (KN) | 630 |
| ความยาวส่วนว่างสูงสุด (m) | 12 |
| จํานวนเซ็ตประเภทที่พิมพ์ (เซต) | 4 |
| จํานวน ชุดประเภทต่อชุด (ชิ้น) | 12 |
| ขนาดแบบ (มม.) | 14 × 10 × 19 |
| ความยาวของช่องอาหารของผลิตภัณฑ์เสร็จ (m) | 4 |
| ความจุในการเจาะ (กว้าง × ความหนา mm) | Φ26×12 ((วัสดุ:Q355 525N/mm2) |
| ขนาดสูงสุด ความจุในการเจาะรูยาว (มม.) | Ф22×50×12 (วัสดุ:Q355 525N/mm2) |
| จํานวน Punches ต่อด้าน (ชิ้น) | 3 |
| วิธีการตัด | เครื่องตัดใบเดียว |
| ความจุสูงสุดในการตัดใบเดียว |
40 × 40 × 3 140 × 140 × 12 (วัสดุ:Q355 525N/mm2) |
| เหล็กช่อง 8#-14# ((วัสดุ:Q355 525N/mm2) | |
| โลหะแผ่น40 × 4 √ 140 × 12 | |
| จํานวนแกน CNC | 3 |
| ความเร็วการให้อาหารเหล็กมุม (m/min) | 60 |
| วิธีการทําความเย็นระบบไฮดรอลิก | การเย็นด้วยน้ํา |
| ขนาดภายนอก (mm) | ประมาณ 25000 × 6200 × 2200 |
การประกอบอุปกรณ์:
กระแสกระบวนการ: The feeding device transports the workpiece to the feed chute → a CNC-assisted feeding trolley with a robotic arm clamps the workpiece → workpiece end positioning → typing machine → CNC punching machines A and B punching → shearing machine shearing → manual control of the discharge chute flipping for unloading.
1อุปกรณ์อาหาร:
ประกอบด้วยโซ่ขนส่ง, การสนับสนุน sprocket, และอุปกรณ์ส่งส่ง.โซ่มีเล็บที่เคลื่อนไหวชิ้นงาน.
2.ช่องอาหาร:
2.1 ใช้ในการรองรับและเคลื่อนย้ายชิ้นงานที่มีคุณสมบัติต่าง ๆ
2.2 ประกอบด้วยม้วนการสนับสนุน, ช่องแน่น, และ racks เป็นต้น
3.CNC Feed Trolley: เครื่องขนส่ง
3.1 ใช้ในการกั้นส่วนว่างของชิ้นงานและให้อาหาร CNC ตลอดแกน X
3.2 รถขนส่ง CNC ประกอบด้วยบราคเก็ต, เกียร์, กระบอก, มอเตอร์เซอร์โว, และแขนหุ่นยนต์, เป็นต้น
3.3 รถขนอาหาร CNC ที่ขับเคลื่อนโดยมอเตอร์เซอร์โว สามารถบรรลุตําแหน่งที่แม่นยําสําหรับการเคลื่อนไหวด้านยาวของชิ้นงาน
4เครื่องเจาะ CNC ข้าง A:
4.1 ประกอบด้วยร่างเครื่อง, ฐาน, กลไกการส่ง, กระบอกไฮดรอลิกการเจาะหลัก, ระบบการเปลี่ยนกรวย, กรวย, และอุปกรณ์ความดัน
4.2 กระบอกผลักพัดพัดเพื่อเลือกหม้อเจาะที่แตกต่างกัน; การเปลี่ยนหม้อเจาะเร็ว
4.3 ชิ้นส่วนการทํางานถูกให้อาหารตามแกน X และเครื่องเจาะเคลื่อนไหวตามแกน A โดยการขับเคลื่อนโดยมอเตอร์เซอร์โวระบบการเปลี่ยนไดเรียงลําดับเปลี่ยน Punches ของกว้างหลุมที่แตกต่างกันเพื่อสมบูรณ์แบบการแปรรูปด้านหนึ่งของงานเหล็กมุม.
5.B-side เครื่องเจาะ CNC:
5.1 ประกอบด้วยร่างเครื่อง, กลไกการส่งส่ง, กระบอกไฮดรอลิกการเจาะหลัก, ระบบการเปลี่ยนเครื่องเจาะ, เครื่องเจาะ, และอุปกรณ์ความดัน
5.2 ชิ้นส่วนการทํางานถูกให้อาหารตามแกน X และเครื่องเจาะเคลื่อนไหวตามแกน Y โดยการขับเคลื่อนโดยมอเตอร์เซอร์โวระบบการเปลี่ยนหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อหม้อด้านหนึ่งเป็นเหล็กมุม และช่องบนเป็นเหล็กเรียบ
5.3 กระบอกผลักพัดพัดเพื่อเลือกหม้อเจาะที่แตกต่างกัน; การเปลี่ยนหม้อเจาะเร็ว
6เครื่องตัดผม:
6.1 ตัดชิ้นงานตามความยาวที่ต้องการ
6.2 ประกอบด้วยร่างเครื่อง เครื่องตัดและกระบอกตัด เป็นต้น
7.ช่องปล่อย:
7.1 ช่องปล่อยใช้ในการยึดชิ้นงานหลังการเจาะและตัด
7.2 ช่องปล่อยประกอบด้วยตัวรองรับช่อง, รอลเลอร์รองรับ, กระปุก, ฯลฯ
7.3 หลังการเจาะและตัดตัดชิ้นงานจะถูกผลักด้วยมือไปยังตําแหน่งลดและควบคุมด้วยมือโดยกระบอกเลื่อนเพื่อลด
8ระบบไฮดรอลิก
8.1 ประกอบด้วยหน่วยควบคุม สถานที่ขับเคลื่อนไฮดรอลิก และหน่วยช่วยอื่น ๆ
8.2 หน่วยควบคุม: ประกอบด้วยองค์ประกอบไฮดรอลิกที่ควบคุมเครื่องเจาะและตัดตัดแต่ละเครื่อง, อุปกรณ์ป้องกันความดัน เป็นต้น
8.3 สถานที่ขับเคลื่อนไฮดรอลิก: ประกอบด้วยถังน้ํามัน, มอเตอร์, ปั๊ม, ฯลฯ เป็นหลัก และพร้อมกับกรอง
8.4 วิธีการเย็น: การเย็นด้วยน้ํา ความร้อนของน้ําเข้าอุณหภูมิ ≤ 20 °C
8.5 ความดันทํางาน: ความดันสูง 25MPa
9ระบบลม:
9.1 ใช้เป็นหลักในการคัดเลือกหม้อ, การจับ, เป็นต้น
9.2 จําเป็นต้องใช้อากาศกดที่ไม่มีฝุ่นและไม่มีน้ํา
10ระบบไฟฟ้า:
10.1 การประกอบของระบบควบคุมไฟฟ้า:
ประกอบด้วยคอมพิวเตอร์โฮสต์, PLC (Programmable Logic Controller), servo drive, ส่วนประกอบการตรวจจับและป้องกัน, ฯลฯ
10.2 รูปแบบการทํางานของระบบควบคุมไฟฟ้า
ระบบทํางานใน 2 รูปแบบ: มือและอัตโนมัติ
ในโหมดมือ การกระทําของเครื่องจักรแต่ละตัวถูกควบคุมโดยการชัก
ในโหมดอัตโนมัติ, การกระทําหลายประเภทถูกดําเนินการโดยอัตโนมัติตามขั้นตอนการแปรรูปที่ได้รับโปรแกรมล่วงหน้า
อุปกรณ์นี้ถูกออกแบบมาเพื่อการแปรรูป CNC ที่หลากหลายขององค์ประกอบโครงสร้างเหล็ก รวมถึงผิว web ของเหล็กช่อง, ทั้ง flanges ของเหล็กมุม, และส่วนเหล็กเรียบ,ซึ่งยังสามารถออกแบบเป็นโปรไฟล์โค้งหรือโค้งได้มันสามารถดําเนินการหลายประเภทบนวัสดุเหล่านี้ เช่น การติดป้ายแม่นยํา การเจาะแม่นยํา และการตัดเชือกที่มีคุณภาพสูงให้ความสามารถในการประมวลผลที่ครบวงจรในระบบเดียวโดยการสนับสนุนฟังก์ชันที่หลากหลายนี้ เครื่องจะประกันการผลิตอย่างมีประสิทธิภาพและแม่นยําของสแตนเลสมุม, สแตนเลสเรียบ, และช่องสแตนเลสส่วนประกอบทําให้มันเหมาะสําหรับการผลิตชิ้นส่วนโครงสร้างที่กําหนดเอง, รูปแบบและตัวอย่างชิ้นส่วนที่มีคุณภาพที่สม่ําเสมอและความแม่นยําขนาด
ใช้สําหรับการเจาะ, การตราและการตัดเหล็กมุม, เหล็กเรียบและเหล็กช่อง. ใช้เป็นหลักในการแปรรูป cross-arm, hoops, แผ่นเชื่อมห้าหลุม, pads flat,และเบนจ์ในอุปกรณ์เสริมเหล็กของหอไฟฟ้า.
