รายละเอียดสินค้า:
การชำระเงิน:
|
| ความแม่นยำในการเชื่อม (มม.): | ±0.5 | จำนวนโต๊ะทำงาน: | 1 ชิ้น |
|---|---|---|---|
| ความสามารถในการรับน้ำหนักของโต๊ะทำงาน (KG): | 1500 | ความเร็วในการหมุน: | 46นาที/นาที |
| เครื่องเชื่อมรุ่น: | 500PRO-RPH | เส้นผ่านศูนย์กลางลวดเชื่อม (มม.): | 1.2 |
| วิธีการระบายความร้อนด้วยคบเพลิงเชื่อม: | ระบายความร้อนด้วยน้ำ | ขนาดเครื่องโดยรวม (มม.): | 2600*3000*2600 |
| เน้น: | หุ่นยนต์เชื่อมทาวเวอร์ฟุต,หุ่นยนต์เชื่อมทาวเวอร์ฟุต 1500Kg,หุ่นยนต์เชื่อมทาวเวอร์ฟุต 1.2 มม |
||
หุ่นยนต์เชื่อมเท้าทาวเวอร์ความจุโหลดโต๊ะทำงาน 1500Kg เส้นผ่านศูนย์กลางลวดเชื่อม 1.2 มม
แนะนำผลิตภัณฑ์:
อุปกรณ์นี้ส่วนใหญ่จะใช้สำหรับการเชื่อมฐานของหอคอย นอกเหนือจากแผ่นเสริมแรงแล้ว ยังสามารถทำการเชื่อมตะเข็บเชื่อมหลักของตัวเครื่องได้ 11 รอย รอยเชื่อมทำความสะอาด 1 รอย และการเชื่อมมุมหัวซีล
พารามิเตอร์หลัก:
| รุ่นอุปกรณ์ | TJH1200KB |
| การประยุกต์ใช้อุปกรณ์ | สำหรับตะเข็บเชื่อมหลักของขาทาวเวอร์ การเชื่อมแบบพาราเมตริกอัตโนมัติเต็มรูปแบบ |
| ช่วงการประมวลผล (มม.) | 300*300*300-1200*1200*1200 |
| ส่วนประกอบอุปกรณ์ | หุ่นยนต์ 6 แกนพร้อมตัวกำหนดตำแหน่ง CNC 2 แกน |
| วิธีการเขียนโปรแกรม | การโปรแกรมพาราเมตริก การเชื่อมอัตโนมัติเต็มรูปแบบ |
| ความแม่นยำในการเชื่อม (มม.) | ±0.5 |
| จำนวนโต๊ะทำงาน | 1 ชิ้น |
| ความสามารถในการรับน้ำหนักของโต๊ะทำงาน (KG) | 1500 |
| ความเร็วในการหมุน | 46 ม./นาที |
| เครื่องเชื่อมรุ่น | 500PRO-RPH |
| เส้นผ่านศูนย์กลางลวดเชื่อม (มม.) | 1.2 |
| วิธีการระบายความร้อนด้วยคบเพลิงเชื่อม | ระบายความร้อนด้วยน้ำ |
| ขนาดเครื่องโดยรวม (มม.) | 2600*3000*2600 |
คุณสมบัติผลิตภัณฑ์:
1. ความสามารถในการทำซ้ำ: ระบบจะรักษาความสามารถในการทำซ้ำได้ภายใน ±0.05 มม.
2. ความแม่นยำในการติดตาม: ความแม่นยำในการติดตามไม่เกิน ± 0.1 มม.
3. โครงสร้างทางกล: หุ่นยนต์เชื่อมอาร์กมีโครงสร้างทางกลที่แข็งแกร่งและเชื่อถือได้ ซึ่งออกแบบมาเพื่อให้การทำงานต่อเนื่องยาวนาน
4. ช่วงการทำงาน: สามารถรองรับชิ้นงานที่มีขนาดสูงสุด 1,500 มม.
5. โหมดการทำงาน: ชิ้นงานจะถูกติดตั้งบนฟิกซ์เจอร์ของตัวกำหนดตำแหน่ง โดยมีหัวเชื่อมติดตั้งอยู่บนฐานหุ่นยนต์เฉพาะ ในระหว่างกระบวนการเชื่อม ตัวกำหนดตำแหน่งและหุ่นยนต์จะทำงานร่วมกัน การใช้การสแกนการมองเห็นของหุ่นยนต์ร่วมกับเครื่องติดตามตะเข็บด้วยเลเซอร์ ทำให้เส้นทางการเชื่อมถูกสร้างขึ้นโดยอัตโนมัติโดยไม่ต้องตั้งโปรแกรมด้วยตนเอง ช่วยให้สามารถเชื่อมชิ้นงานที่ซับซ้อนและไม่สม่ำเสมอได้ ทำให้มั่นใจได้ถึงความสะดวกในการใช้งานและข้อกำหนดการฝึกอบรมขั้นต่ำ
1. ระบบการเชื่อม: ผสานรวมกับแหล่งพลังงานการเชื่อมอาร์กประสิทธิภาพสูงของ Aotai รองรับกระบวนการเชื่อมตามขวาง ตามยาว และแนวตั้ง รวมถึง MIG, MAG และ TIG ช่วงกระแสเชื่อมและแรงดันไฟฟ้าตอบสนองความต้องการของชิ้นงานที่หลากหลายได้อย่างเต็มที่ ให้ความเสถียรของส่วนโค้งที่เหนือกว่าและการสร้างรอยเชื่อมคุณภาพสูง สามารถปรับพารามิเตอร์ได้อย่างแม่นยำเพื่อรองรับวัสดุการเชื่อมและความหนาของชิ้นงานที่หลากหลาย
คบเพลิงเชื่อมและอุปกรณ์เสริม: ติดตั้งมาพร้อมกับคบเพลิงเชื่อม Apollo ระดับพรีเมียมและอุปกรณ์เสริมที่เกี่ยวข้อง รวมถึงกลไกการป้อนลวดและปลายสัมผัส เพื่อให้มั่นใจถึงประสิทธิภาพการเชื่อมและประสิทธิภาพการดำเนินงานสูงสุด
2. การจดจำและการแปลงอัจฉริยะ: รวมฟังก์ชันการจดจำและการแปลงอัจฉริยะขั้นสูงเข้าด้วยกัน โดยจะระบุคุณสมบัติการเชื่อมที่สำคัญโดยอัตโนมัติ เช่น ตำแหน่งและประเภทของการเชื่อม จากแบบหรือโปรแกรม และแปลเป็นคำสั่งการเชื่อมที่ดำเนินการโดยหุ่นยนต์อย่างรวดเร็ว โดยดำเนินการให้เสร็จสิ้นภายใน 30 วินาที สามารถนำเข้าข้อมูลได้อย่างราบรื่นผ่านเครือข่าย USB หรืออินเทอร์เฟซการสื่อสารอื่นๆ
3. ระบบควบคุม:
1 วิธีการควบคุม: ระบบควบคุมแบบดิจิตอลขั้นสูงที่มีการจัดการวิถีที่แม่นยำและพารามิเตอร์การเชื่อมที่ปรับได้
2 วิธีการเขียนโปรแกรม: รองรับการเขียนโปรแกรมด้วยการสแกนด้วยภาพ อินเทอร์เฟซใช้งานง่ายและใช้งานง่าย ช่วยให้ตั้งค่าได้อย่างรวดเร็วและควบคุมการดำเนินการเชื่อมที่ซับซ้อนได้อย่างแม่นยำ
3 อินเทอร์เฟซการสื่อสาร: มอบตัวเลือกการเชื่อมต่อสำหรับการผสานรวมกับอุปกรณ์อื่นๆ และระบบควบคุมสายการผลิต ช่วยให้การทำงานอัตโนมัติเป็นไปอย่างราบรื่น
4. โครงสร้างการติดตั้งตัวกำหนดตำแหน่ง: กรอบการติดตั้งตัวกำหนดตำแหน่งมีความแข็งแกร่งและเสถียรภาพเพียงพอที่จะทนต่อแรงและการสั่นสะเทือนที่เกิดจากหุ่นยนต์และชิ้นงานระหว่างการเชื่อม ทำให้มั่นใจได้ถึงการทำงานของหุ่นยนต์ที่เชื่อถือได้และความแม่นยำในการเชื่อมที่สม่ำเสมอ การออกแบบนี้อำนวยความสะดวกในการติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาหุ่นยนต์ โดยไม่กระทบต่อระยะการทำงานหรือประสิทธิภาพ
5. ระบบความปลอดภัย: ระดับการป้องกัน: IP54 ขั้นต่ำ สามารถต้านทานฝุ่น ความชื้น และปัจจัยด้านสิ่งแวดล้อมทางอุตสาหกรรมอื่นๆ
6. วิธีการนำเข้าหุ่นยนต์: ระบบรองรับวิธีการนำเข้าหลายวิธี รวมถึงการนำเข้าแบบร่าง CAD การนำเข้าการสแกนด้วยภาพ และการนำเข้าข้อมูลการเชื่อมและข้อมูลจำเพาะโดยไม่ต้องใช้โปรแกรม ตัวเลือกที่หลากหลายเหล่านี้ทำให้มั่นใจได้ว่าระบบจะใช้งานง่าย มีประสิทธิภาพ และสะดวก
7. คำอธิบายระบบการเชื่อมชิ้นงาน: หุ่นยนต์เชื่อมอาร์กใช้หุ่นยนต์อุตสาหกรรม 6 แกนที่มีอิสระเต็มที่ ทำให้หัวเชื่อมสามารถเข้าถึงชิ้นงานจากทิศทางที่ซับซ้อนที่หลากหลาย รองรับตำแหน่งการเชื่อมที่หลากหลายและรูปทรงการเชื่อมที่ซับซ้อน รวมถึงการเชื่อมโค้งเชิงพื้นที่

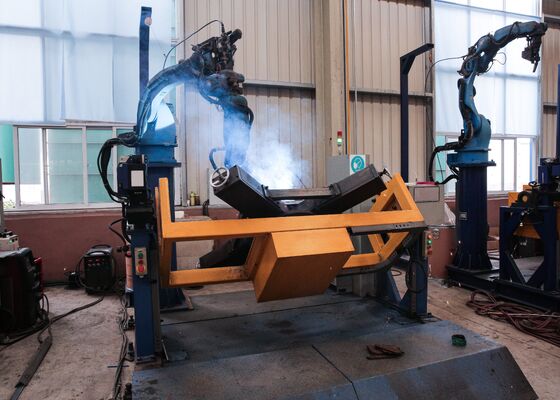

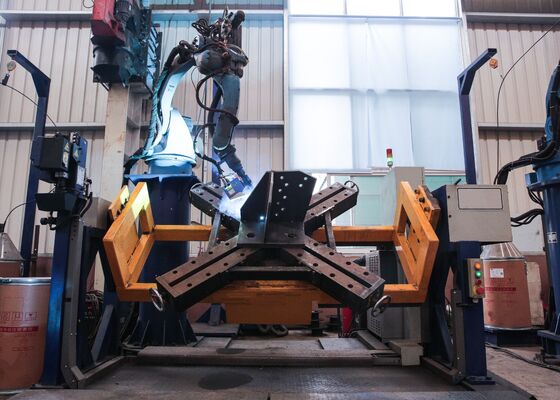

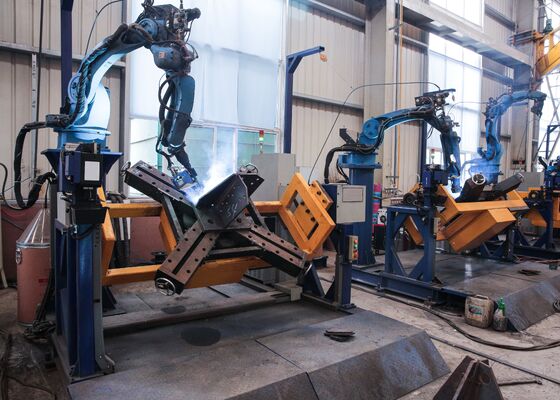

อุปกรณ์นี้สร้างขึ้นโดยเฉพาะสำหรับการเชื่อมฐานหอส่งกำลัง ซึ่งทำหน้าที่สำคัญในการรับประกันความสมบูรณ์ของโครงสร้างของฐานรากของหอ นอกเหนือจากแผ่นเสริมความแข็งในการเชื่อมแล้ว ระบบยังสามารถดำเนินการเชื่อมตะเข็บหลักทั้ง 11 รอยของเฟรมเวิร์คหลักได้ เช่นเดียวกับการเชื่อมผ่านรูทเดี่ยว รับประกันการเจาะที่สมบูรณ์และสม่ำเสมอ นอกจากนี้ ยังดำเนินการเชื่อมฝาปิดปลายและข้อต่อมุมได้อย่างมีประสิทธิภาพ ทำให้ได้รอยเชื่อมคุณภาพสูงสม่ำเสมอทั่วทั้งจุดเชื่อมต่อที่สำคัญทั้งหมด ด้วยการทำให้กระบวนการเชื่อมที่จำเป็นเหล่านี้เป็นไปโดยอัตโนมัติ อุปกรณ์นี้จึงรับประกันการจัดตำแหน่งที่แม่นยำ คุณภาพการเชื่อมที่สม่ำเสมอ และเพิ่มความแข็งแรงของโครงสร้าง ทำให้เหมาะอย่างยิ่งสำหรับการผลิตต้นแบบฐานทาวเวอร์ ดังที่แสดงในภาพประกอบที่ให้มา
