รายละเอียดสินค้า:
การชำระเงิน:
|
| ความแม่นยำในการเชื่อม (มม.): | ±0.5 | จำนวนโต๊ะทำงาน: | 2 ชิ้น |
|---|---|---|---|
| ความสามารถในการรับน้ำหนักของโต๊ะทำงาน (KG): | 1,000 | ความเร็วในการหมุน: | 46นาที/นาที |
| เครื่องเชื่อมรุ่น: | เอ็นบีซี-500อาร์ | เส้นผ่านศูนย์กลางลวดเชื่อม (มม.): | 1.2，1.6 |
| วิธีการระบายความร้อนด้วยคบเพลิงเชื่อม: | ระบายความร้อนด้วยน้ำ | ขนาดเครื่องโดยรวม (มม.): | 4500*3500*3000 |
| เน้น: | หุ่นยนต์ปั่นเท้าหอคอย 46m/Min หุ่นยนต์ปั่นเท้าหอคอย 3500*3000mm หุ่นยนต์ปั่น,46m/Min Tower Foot Welding Robot,3500*3000mm Welding Robot |
||
หุ่นยนต์เชื่อมเท้าทาวเวอร์ความเร็วในการหมุน 46 ม. / นาที 4500 * 3500 * 3000 มม. ขนาดเครื่องโดยรวม
แนะนำผลิตภัณฑ์:
อุปกรณ์นี้ส่วนใหญ่จะใช้สำหรับการเชื่อมฐานของหอคอย นอกเหนือจากแผ่นเสริมแรงแล้ว ยังสามารถทำการเชื่อมตะเข็บเชื่อมหลักของตัวเครื่องได้ 11 รอย รอยเชื่อมทำความสะอาด 1 รอย และการเชื่อมมุมหัวซีล
พารามิเตอร์หลัก:
| รุ่นอุปกรณ์ | TJH1200B |
| การประยุกต์ใช้อุปกรณ์ | สำหรับตะเข็บเชื่อมหลักของขาทาวเวอร์ การเชื่อมตะเข็บเชื่อมเดี่ยว |
| ช่วงการประมวลผล (มม.) | 300*300*300-1200*1200*1200 |
| ส่วนประกอบอุปกรณ์ | หุ่นยนต์โครงสำหรับตั้งสิ่งของ 5 แกนพร้อมตัวกำหนดตำแหน่งคู่ |
| วิธีการเขียนโปรแกรม | การเขียนโปรแกรมแบบลากและวางแบบห้าแกน การเชื่อมแบบเส้นเดียว |
| ความแม่นยำในการเชื่อม (มม.) | ±0.5 |
| จำนวนโต๊ะทำงาน | 2 ชิ้น |
| ความสามารถในการรับน้ำหนักของโต๊ะทำงาน (KG) | 1,000 |
| ความเร็วในการหมุน | 46 ม./นาที |
| เครื่องเชื่อมรุ่น | เอ็นบีซี-500อาร์ |
| เส้นผ่านศูนย์กลางลวดเชื่อม (มม.) | 1.2,1.6 |
| วิธีการระบายความร้อนด้วยคบเพลิงเชื่อม | ระบายความร้อนด้วยน้ำ |
| ขนาดเครื่องโดยรวม (มม.) | 4500*3500*3000 |
คุณสมบัติผลิตภัณฑ์:
1. ความสามารถในการทำซ้ำ: ความสามารถในการทำซ้ำได้ไม่น้อยกว่า ± 0.05 มม.
2. ความแม่นยำในการติดตาม: ความแม่นยำในการติดตามไม่สูงกว่า ± 0.1 มม.
3. ประเภทโครงสร้าง: หุ่นยนต์เชื่อมอาร์กที่มีโครงสร้างทางกลที่มีความเสถียรสูงและเชื่อถือได้ สามารถปรับให้เข้ากับการทำงานต่อเนื่องในระยะยาวได้
4. ช่วงการทำงาน: ครอบคลุมช่วงขนาดของชิ้นงานที่จะเชื่อมสูงสุด 1500 มม.
5. วิธีการทำงาน: วางชิ้นงานไว้บนฟิกซ์เจอร์กำหนดตำแหน่ง และหัวเชื่อมถูกติดตั้งบนฐานหุ่นยนต์เฉพาะ ในระหว่างการเชื่อม หุ่นยนต์กำหนดตำแหน่งจะทำงานพร้อมกัน ด้วยการสแกนและการทำงานของหุ่นยนต์ด้วยการมองเห็น รวมกับตัวติดตามรอยเชื่อมด้วยเลเซอร์ จึงสามารถสร้างวิถีการเชื่อมได้โดยไม่ต้องเขียนโปรแกรม สามารถเชื่อมชิ้นงานที่ซับซ้อนและไม่สม่ำเสมอได้ ใช้งานง่ายและเรียนรู้ได้ง่าย
1. ระบบการเชื่อม: ติดตั้งแหล่งจ่ายไฟการเชื่อมอาร์กประสิทธิภาพสูงของ Aotai รองรับกระบวนการเชื่อมตามขวาง ตามยาว และแนวตั้ง เช่น การเชื่อม MIG/MAG/TIG ช่วงกระแสเชื่อมและแรงดันไฟฟ้าตอบสนองความต้องการในการประมวลผลของชิ้นงาน ซึ่งแสดงความเสถียรของส่วนโค้งที่ดีเยี่ยมและคุณภาพในการสร้างรอยเชื่อม สามารถปรับได้อย่างแม่นยำตามวัสดุการเชื่อมและความหนาของชิ้นงานที่แตกต่างกัน
คบเพลิงเชื่อมและอุปกรณ์เสริม: ติดตั้งคบเพลิงเชื่อม Apollo คุณภาพสูงและอุปกรณ์เสริมที่เกี่ยวข้อง เช่น กลไกป้อนลวดและปลายสัมผัส เพื่อให้มั่นใจในคุณภาพและประสิทธิภาพการเชื่อม
2. การจดจำและการแปลงอัจฉริยะ: มีความสามารถในการจดจำและการแปลงอัจฉริยะ: สามารถระบุคุณสมบัติการเชื่อมที่สำคัญ (เช่น ตำแหน่งและประเภทของการเชื่อม) ได้โดยอัตโนมัติจากแบบร่างและโปรแกรม และแปลงเป็นคำสั่งการเชื่อมที่หุ่นยนต์ปฏิบัติการได้อย่างรวดเร็ว การแปลงให้เสร็จสิ้นภายใน 30 วินาที สามารถนำเข้าข้อมูลได้อย่างรวดเร็วผ่านเครือข่าย USB และวิธีการสื่อสารอื่นๆ
3. ระบบควบคุม:
1 วิธีการควบคุม: ระบบควบคุมแบบดิจิตอลขั้นสูงพร้อมการควบคุมวิถีที่แม่นยำและฟังก์ชั่นการปรับพารามิเตอร์การเชื่อม
2 วิธีการเขียนโปรแกรม: รองรับการเขียนโปรแกรมการสแกนด้วยภาพ อินเทอร์เฟซการตั้งโปรแกรมใช้งานง่ายและใช้งานง่าย ช่วยให้สามารถตั้งโปรแกรมได้อย่างรวดเร็วและควบคุมรอยเชื่อมที่ซับซ้อนได้อย่างแม่นยำ
3 อินเทอร์เฟซการสื่อสาร: ติดตั้งอินเทอร์เฟซสำหรับการสื่อสารกับอุปกรณ์อื่น ๆ และระบบควบคุมสายการผลิต ทำให้สามารถรวมระบบอัตโนมัติได้
4. โครงสร้างการติดตั้งตัวกำหนดตำแหน่ง: โครงสร้างการติดตั้งตัวกำหนดตำแหน่งมีความแข็งแรงและเสถียรภาพเพียงพอที่จะทนต่อแรงและการสั่นสะเทือนต่างๆ ที่เกิดจากตัวหุ่นยนต์และชิ้นงานระหว่างการเชื่อม ทำให้มั่นใจได้ถึงการทำงานของหุ่นยนต์ตามปกติและความแม่นยำในการเชื่อม การออกแบบโครงสร้างการติดตั้งช่วยอำนวยความสะดวกในการติดตั้ง การแก้ไขจุดบกพร่อง และการบำรุงรักษาหุ่นยนต์ โดยไม่กระทบต่อระยะการทำงานและประสิทธิภาพการปฏิบัติงาน
5. ระบบความปลอดภัย: ระดับการป้องกัน: ไม่ต่ำกว่า IP54 สามารถทนฝุ่น ความชื้น ฯลฯ ในสภาพแวดล้อมทางอุตสาหกรรมได้
6. วิธีการนำเข้าหุ่นยนต์: วิธีการนำเข้ารวมถึงการนำเข้าแบบร่าง CAD การนำเข้าการสแกนด้วยภาพ และการนำเข้าข้อมูลการเชื่อมและข้อกำหนดโดยไม่ต้องเขียนโปรแกรม มีวิธีนำเข้าโปรแกรมและรูปวาดหลายวิธี ระบบมีความเรียบง่าย ใช้งานง่าย และสะดวก
7. คำอธิบายระบบการเชื่อมชิ้นงาน: หุ่นยนต์เชื่อมอาร์กใช้หุ่นยนต์อุตสาหกรรมอิสระ 6 แกน ช่วยให้หัวเชื่อมเข้าถึงชิ้นงานในท่าทางที่ซับซ้อนต่างๆ ปรับให้เข้ากับตำแหน่งการเชื่อมต่างๆ และรูปร่างการเชื่อมที่ซับซ้อน เช่น การเชื่อมโค้งเชิงพื้นที่

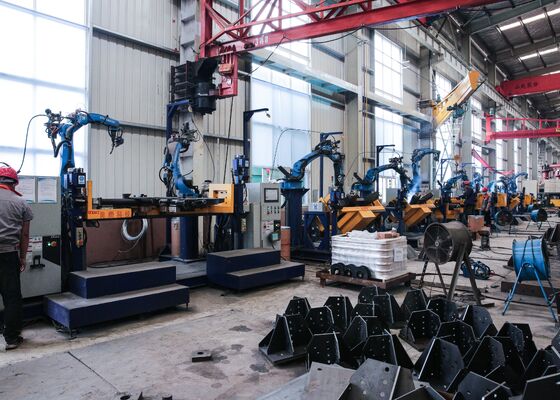

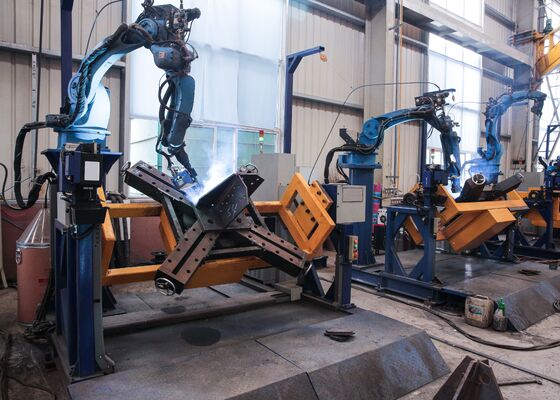

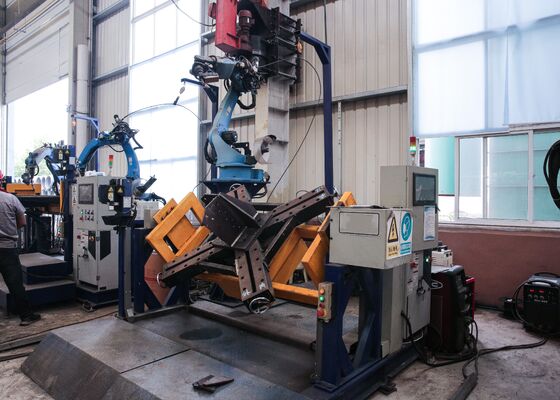

อุปกรณ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมฐานหอส่งสัญญาณ ซึ่งมีบทบาทสำคัญในการรับประกันความสมบูรณ์ของโครงสร้างของฐานรากของหอส่งสัญญาณ นอกเหนือจากการเชื่อมแผ่นทำให้แข็งแล้ว ระบบยังสามารถดำเนินการเชื่อมตะเข็บหลักทั้ง 11 รอยของโครงสร้างหลักได้ เช่นเดียวกับการเชื่อมผ่านรูทเดี่ยว เพื่อให้มั่นใจว่าการเจาะทะลุสมบูรณ์และสม่ำเสมอ นอกจากนี้ ยังดำเนินการเชื่อมฝาปิดปลายและข้อต่อมุมได้อย่างมีประสิทธิภาพ ให้การเชื่อมที่สม่ำเสมอและมีคุณภาพสูงทั่วทั้งจุดเชื่อมต่อที่สำคัญทั้งหมด ด้วยการดำเนินการเชื่อมที่จำเป็นเหล่านี้โดยอัตโนมัติ อุปกรณ์รับประกันการจัดตำแหน่งที่แม่นยำ คุณภาพการเชื่อมที่สม่ำเสมอ และความแข็งแรงของโครงสร้างที่เหนือกว่า ทำให้เหมาะอย่างยิ่งสำหรับการผลิตตัวอย่างฐานหอคอย ดังที่แสดงในภาพที่แนบมา
