การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |
| เน้น: | สายเครื่องตัดเจาะ,สายเครื่องตัดเจาะลำแสง I,เครื่องตัดเครื่องหมายเจาะลำแสง Cnc I |
||

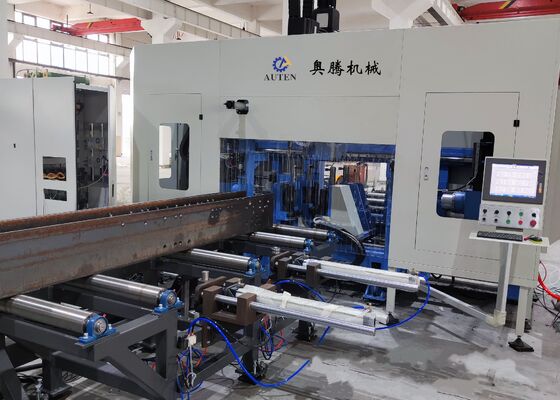

รุ่น BHD1250C Cnc I Beam การเจาะเครื่องหมายเครื่องตัดสายสําหรับระบบจอดเครื่องจักรกล
การนําเสนอสินค้า:
ศูนย์ เครื่อง นี้ ถูก ออกแบบ อย่าง ละเอียด สําหรับ การ ดัด งาน บน ราง H. พร้อม กับ หมุน ดัด งาน ที่ มี ความ ละเอียด เร่ง สูง สาม ตัว, มัน ให้ ประสิทธิภาพ ที่ น่า หมาย ใน การ ดัด งาน.อุปกรณ์นี้มีความแม่นยําในการแปรรูปที่เหนือกว่าและมีลักษณะการทํางานที่สะดวกต่อผู้ใช้มันถูกใช้อย่างมากในอุตสาหกรรมสําคัญ เช่น วิศวกรรมก่อสร้าง, โครงการโครงสร้างโครงสร้างสะพาน, การผลิตม้าหอ, และโครงการโครงสร้างกริด.
ข้อมูลการตั้งค่าสินค้า:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1. เครื่องเจาะและตัด H-beam 3 มิตินี้ประกอบด้วยกรอบเครื่องจักรหลัก ระบบอาหาร CNC เครื่องขนส่งวัสดุ ระบบไฟฟ้า ระบบไฮดรอลิก ระบบเย็นระบบหล่อลื่นด้วยโครงสร้างเตียงคงที่และการจัดตั้งชิ้นงานที่เคลื่อนไหว เครื่องถูกออกแบบอย่างเชี่ยวชาญสําหรับการแปรรูปรัง H ในขนาดใหญ่มันอํานวยความสะดวกในการดําเนินการผลิตอย่างต่อเนื่อง และได้รับความนับถือสูงสําหรับความสามารถอัตโนมัติที่ก้าวหน้า.
2โครงสร้างของเครื่องเจาะประกอบด้วยเตียง, CNC กลุ่มโต๊ะเลื่อน, กลไกการสนับสนุน, หน่วยกดด้านบน, หน่วยกดด้านข้าง, และระบบการตรวจจับส่วนประกอบของโต๊ะเลื่อน CNC ประกอบด้วยด้านคงที่, ด้านเคลื่อนไหว, และโต๊ะเลื่อน CNC หน่วยบน. โดยเฉพาะเจาะจงสําหรับงานเจาะ H-beam, กลุ่มโต๊ะเลื่อนรวมรวมแผ่นเลื่อน, ฐานโต๊ะเลื่อน, หัวหมุน,สปินด์กลไกความเร็วสูง, กระบอกเครื่องมือ, มอเตอร์ความถี่แปร, มอเตอร์เซอร์โว, การนําเส้นตรง, และพับนํา

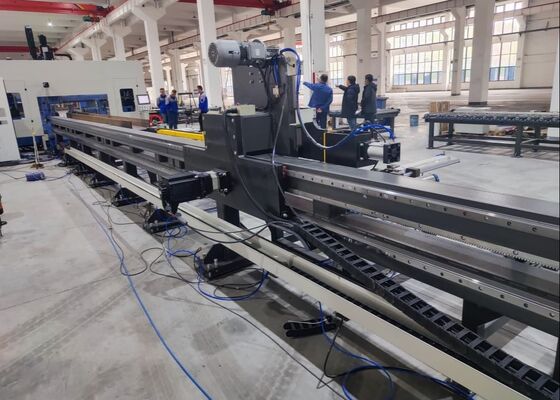

3. ระบบอาหาร CNC ประกอบด้วยบราคเก็ต, เกียร์, ราค, มอเตอร์ servo, reducers, และ manipulators. มอเตอร์ servo แรงงาน manipulator, ทําให้การเคลื่อนไหวของ H-beam ตามแกน X,การรับประกันการให้อาหารอย่างแม่นยํา และการตั้งตําแหน่งของชิ้นงานให้ถูกต้อง.

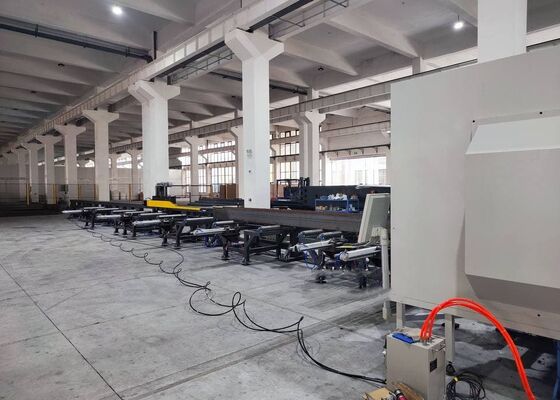

4. ระบบขนส่งวัสดุประกอบด้วยทั้งขนส่งในและขนส่งออก ขนส่งในมีอุปกรณ์ขนส่งบราคเกต, รอลล์การสนับสนุนและอุปกรณ์ผลักข้าง, โดยเฉพาะเจาะจงที่ออกแบบเพื่อขนส่งแผ่นโลหะเปลือก, ช่วยในการตั้งตําแหน่งแกน Y ของแผ่น, และทํางานอย่างต่อเนื่องกับระบบอาหาร CNC เพื่อให้สําเร็จการดําเนินการอาหารวัสดุ.เครื่องขนส่งอาหารออก, ซึ่งประกอบด้วยอุปกรณ์ช่องอุปกรณ์และม้วนการสนับสนุน, ถือเป็นการขนส่งชิ้นงานเสร็จ.
5ระบบเย็นรวมทั้งวิธีการเย็นภายในและภายนอก โดยใช้หมอกน้ํามันในการเย็นหลุมเจาะ แนวทางนี้มีข้อดีหลายอย่าง เช่น การลดการใช้น้ําเย็นการเพิ่มประสิทธิภาพในเรื่องค่าใช้จ่าย, การสนับสนุนความยั่งยืนของสิ่งแวดล้อม และอายุการใช้งานของเครื่องเจาะ
6ระบบไฮดรอลิกให้พลังงานกับหน่วยกดด้านบน, หน่วยกดด้านข้าง, กระบอกเครื่องมือ, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง
7ระบบปนูเมติกถูกออกแบบมาเพื่อให้พลังงานให้กับเครื่องควบคุม, กระบอกทดสอบ, และอุปกรณ์อื่น ๆ ที่คล้ายกัน
8ระบบหล่อลื่นใช้กลยุทธ์หล่อลื่นแบบกลางและมือการหล่อลื่นกลางใช้เป็นหลักสําหรับการหล่อลื่นตามแผนและแม่นยําของหลักแนวทางนําและสกรูนํา.
9ระบบควบคุมของเครื่องมือมีคอมพิวเตอร์โฮสต์, PLC และส่วนประกอบอื่น ๆ ที่เกี่ยวข้องโปรแกรมการประมวลผลถูกผลิตโดยการใส่ภาพวาด CAD หรือพารามิเตอร์การประมวลผลผ่านอินเตอร์เฟซ USB หรือคีย์บอร์ด. โปรแกรมเหล่านี้สามารถเก็บ, ถอน, แสดง, และถ่ายทอดในเวลาใด ๆ ตามหมายเลขชิ้นส่วน. เครื่องมือเครื่องจักรอนุญาตให้มีการปรับปรุงด้วยมือและควบคุมปริมาตรการการประมวลผลส่วนตัว,ขณะที่ยังสนับสนุนการควบคุมแบบอัตโนมัติเต็มที่ ตลอดวงจรการประมวลผลทั้งหมด
ระหว่างการประกอบการแสดงตัวอย่าง and shearing machine effectively demonstrates its processing capabilities when handling standard H-beam samples—with varying flange widths and web thicknesses—as well as channel steel samples of different dimensionsตัวอย่างที่นําเสนอในการแสดงเหล่านี้เน้นความสามารถของอุปกรณ์ในการบรรลุการวางรูที่แม่นยําโดยแสดงให้เห็นอย่างละเอียดถึงความแม่นยําและความน่าเชื่อถือสูงของมันในกรณีการใช้งานจริง.
เครื่องเจาะ, ตราสัญลักษณ์และตัดหาง H-Beam CNC ความเร็วสูงถูกใช้เป็นหลักในสถานที่ผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันให้การแปรรูปแม่นยําสําหรับ H-beam ที่ใช้ในกรอบและโครงสร้างรองรับในงานก่อสร้างสะพาน เครื่องทําการเจาะความละเอียดสูงบนรั้ว Hการเพิ่มความสมบูรณ์แบบทางโครงสร้างของสะพานและทําให้มันสามารถทนภาระที่ยาวนานได้อย่างมีประสิทธิภาพด้วยประสิทธิภาพการดําเนินงานที่โดดเด่น เครื่องนี้ให้การสนับสนุนที่น่าเชื่อถือสําหรับภาคพื้นฐานที่จําเป็นเหล่านี้ โดยรับประกันความก้าวหน้าอย่างเรียบร้อยและทันเวลาของโครงการที่เกี่ยวข้อง
