การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |
| เน้น: | เครื่องเจาะแกะ CNC H,BT40 เครื่องเจาะแกะ CNC H,เครื่องเจาะแกะอุตสาหกรรมโครงสร้างเหล็ก |
||

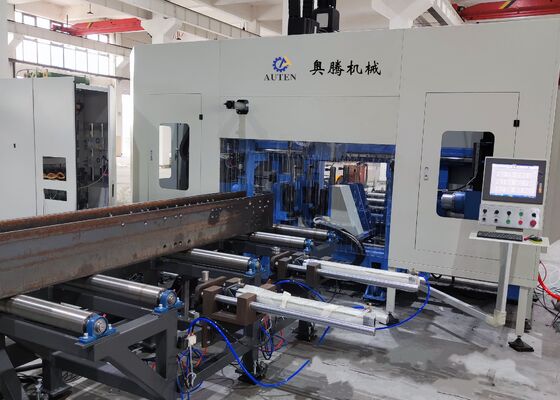

อุตสาหกรรมโครงสร้างเหล็ก เครื่องเจาะแกน H CNC ความเร็วสูง
การนําเสนอสินค้า:
ศูนย์แปรรูปนี้ถูกออกแบบอย่างเชี่ยวชาญ สําหรับการเจาะบน H-beam พร้อมด้วย 3 สปินด์เจาะความแม่นยําความเร็วสูงมันทําให้ประสิทธิภาพที่โดดเด่นในการเจาะชิ้นงานด้วยความแม่นยําในการแปรรูปที่โดดเด่นและลักษณะการทํางานที่เข้าใจง่าย อุปกรณ์นี้เป็นทางออกที่สําคัญในอุตสาหกรรมโครงสร้างเหล็กมันถูกใช้อย่างแพร่หลายในสาขาวิกฤต เช่น วิศวกรรมก่อสร้าง, โครงการโครงสร้างโครงสร้างสะพาน, การผลิตม้าหอ, และโครงการโครงสร้างกริด.
ข้อมูลการตั้งค่าสินค้า:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1. เครื่องเจาะและตัด H-beam 3 มิตินี้ประกอบด้วยกรอบเครื่องหลัก, ระบบอาหาร CNC, คอนเนียร์วัสดุ, ระบบไฟฟ้า, ระบบไฮดรอลิก, ระบบเย็น, ระบบการหล่อลื่น,ถังขยะเครื่องมีโครงสร้างเตียงคงและการปรับแต่งชิ้นงานที่เคลื่อนไหวมันสนับสนุนการทํางานการผลิตต่อเนื่องและได้รับการยอมรับอย่างกว้างขวางสําหรับระดับสูงของอัตโนมัติ.
2โครงสร้างเครื่องเจาะประกอบด้วยเตียง, CNC กลุ่มโต๊ะเลื่อน, อุปกรณ์การสนับสนุน, หน่วยกดด้านบน, หน่วยกดด้านข้าง, และระบบการตรวจจับส่วนประกอบของโต๊ะเลื่อน CNC ประกอบด้วยด้านคงที่, ด้านเคลื่อนไหว, และโต๊ะเลื่อน CNC หน่วยบน. โดยเฉพาะเจาะจงออกแบบสําหรับการใช้งานเจาะ H-beam, กลุ่มโต๊ะเลื่อนมีแผ่นเลื่อน,หัวหมุน, สปินด์กลไกความเร็วสูง, กระบอกเครื่องมือ, มอเตอร์ความถี่แปร, มอเตอร์เซอร์โว, การนําเส้นตรง, และพับนํา

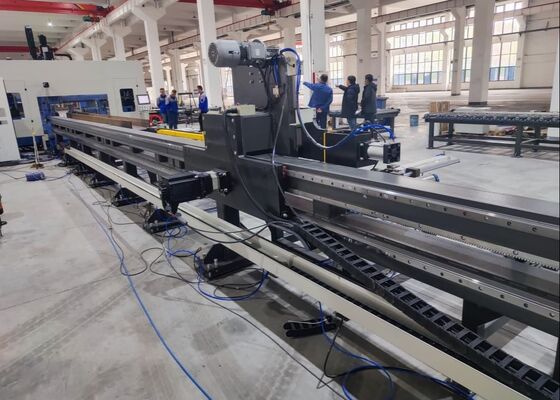

3. ระบบอาหาร CNC ประกอบด้วยบราคเกต, เกียร์, ราค, มอเตอร์ servo, reducers, และ manipulators. มอเตอร์ servo ขับเคลื่อนตัวควบคุม, ทําให้การเคลื่อนไหวของ H-beam ตามแกน X,ทําให้การให้อาหารที่แม่นยําและการตั้งตําแหน่งของชิ้นงาน
4ระบบขนส่งวัสดุประกอบด้วยทั้งขนส่งในและขนส่งออก ขนส่งในพร้อมกับคอนเวียร์บราคเกต รอลเลอร์การสนับสนุนและอุปกรณ์ผลักข้างทั้งหมดถูกออกแบบมาโดยเฉพาะเพื่อขนส่งแผ่นเหล็กที่มีโปรไฟล์, อํานวยความสะดวกในการวางตําแหน่งแกน Y ของขยะว่าง, และทํางานร่วมกันกับระบบอาหาร CNC เพื่อสรุปกระบวนการอาหารวัสดุ.ประกอบด้วยพับช่องทางวัสดุและม้วนรองรับ, ใช้ในการขนส่งชิ้นงานเสร็จ
5ระบบเย็นรวมทั้งวิธีการเย็นภายในและภายนอก โดยใช้หมอกน้ํามันในการเย็นรูการปรับปรุงประสิทธิภาพการใช้จ่าย, สนับสนุนความยั่งยืนของสิ่งแวดล้อม, และลดการใช้งานของเครื่องเจาะ
6ระบบไฮดรอลิกขับเคลื่อนหน่วยกดด้านบน, หน่วยกดด้านข้าง, กระบอกเครื่องมือ, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง
7ระบบปนูเมติกถูกออกแบบมาเพื่อให้พลังงานให้กับเครื่องควบคุม, กระบอกทดสอบ, และอุปกรณ์อื่น ๆ ที่คล้ายกัน
8ระบบการหล่อลื่นใช้วิธีการหล่อลื่นแบบกลางและมือการหล่อลื่นกลางใช้หลัก ๆ สําหรับการหล่อลื่นตามแผนและแม่นยําของหลักแนวทางนําและสกรูนํา.
9. ระบบควบคุมเครื่องมือประกอบด้วยคอมพิวเตอร์เจ้าภาพ, PLC และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง. วิธีการเขียนโปรแกรม:โปรแกรมการประมวลผลถูกสร้างขึ้นโดยการใส่ภาพวาด CAD หรือพารามิเตอร์การประมวลผลผ่านอินเตอร์เฟซ USB หรือคีย์บอร์ด. โปรแกรมเหล่านี้สามารถเก็บ, ถอน, แสดง, และถ่ายทอดในเวลาใด ๆ ตามหมายเลขชิ้นส่วน. เครื่องมือเครื่องสามารถปรับและควบคุมด้วยมือของปริมาตรการการประมวลผลส่วนตัว,ขณะที่ยังสามารถควบคุมโดยอัตโนมัติเต็มที่ตลอดรอบรอบของการแปรรูปทั้งหมด.

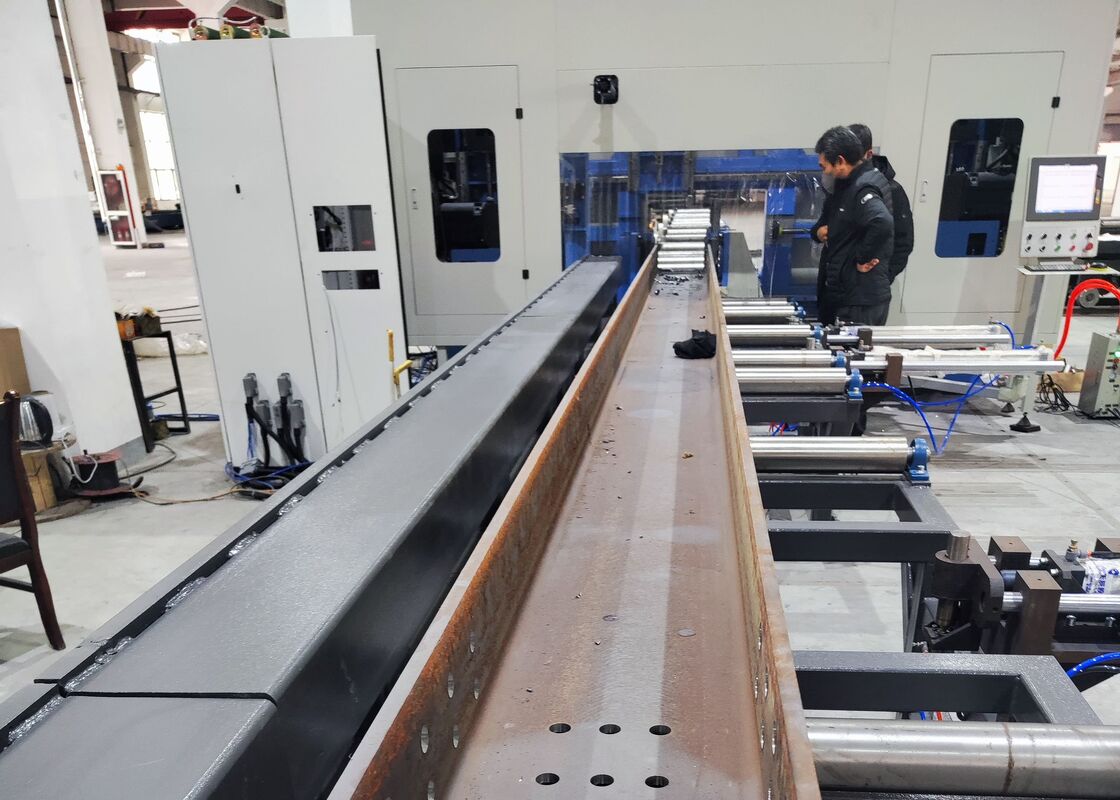

ระหว่างการประกอบการแสดงตัวอย่าง and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesตัวอย่างที่นําเสนอในการแสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์ในการบรรลุการวางรูที่แม่นยําโดยแสดงให้เห็นอย่างละเอียดถึงความแม่นยําและความน่าเชื่อถือสูงของมันในกรณีการใช้งานในโลกจริง.
เครื่องเจาะ, ตราสัญลักษณ์และตัดหาง H-Beam CNC ความเร็วสูงถูกนําไปใช้ในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันให้การแปรรูปแม่นยําสําหรับ H-beam ที่ใช้ในกรอบและโครงสร้างรองรับในงานก่อสร้างสะพาน เครื่องทําการเจาะความละเอียดสูงบนรั้ว Hการเพิ่มความสมบูรณ์แบบทางโครงสร้างของสะพาน และทําให้มันสามารถทนภาระที่ยาวนานได้อย่างมีประสิทธิภาพด้วยประสิทธิภาพการดําเนินงานที่โดดเด่น เครื่องจักรนี้ให้การสนับสนุนที่น่าเชื่อถือสําหรับภาคพื้นฐานที่สําคัญเหล่านี้ ทําให้การดําเนินงานของโครงการที่เกี่ยวข้องได้เรียบร้อยและทันเวลา
