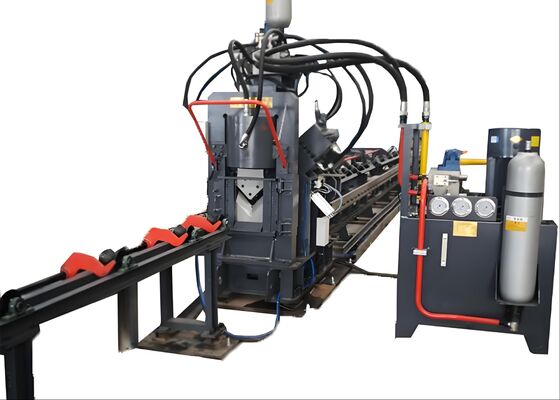

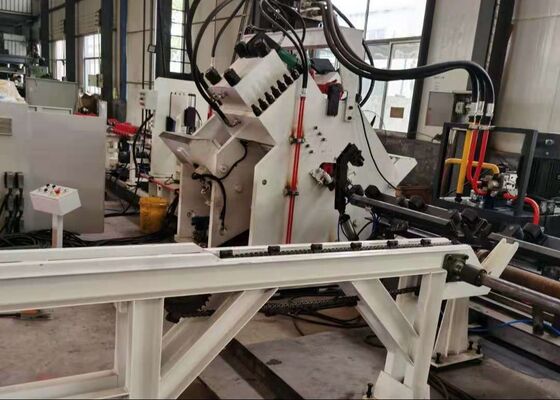

2200/4300KN แรงตัด เครื่องตัดเหล็กฉาก CNC เครื่องเจาะตัดโลหะ รุ่น JNC2020

2200/4300KN แรงตัด เครื่องเจาะตัดเหล็กฉาก CNC รุ่น JNC2020

แนะนำผลิตภัณฑ์:

เครื่องจักรนี้เป็นอุปกรณ์อเนกประสงค์ที่รวมฟังก์ชันการเจาะ การทำเครื่องหมาย และการตัดสำหรับเหล็กฉาก เหล็กราง และแผ่นโลหะ ด้วยเครื่องจักรเดียว สามารถดำเนินการสามอย่างกับวัสดุโลหะสามประเภทที่แตกต่างกันได้

โครงสร้างเครื่องจักร:

สายการผลิตนี้ประกอบด้วยส่วนประกอบหลักหกส่วน ได้แก่ ส่วนโหลดชิ้นงาน ส่วนป้อน ส่วนเครื่องจักรหลัก ส่วนขนถ่ายชิ้นงานสำเร็จรูป ส่วนควบคุมไฟฟ้า และหน่วยกำลังไฮดรอลิก

พารามิเตอร์ผลิตภัณฑ์:

คุณสมบัติและส่วนประกอบ:

1. ส่วนป้อน

ส่วนป้อนประกอบด้วยช่องป้อนและรถเข็นป้อน CNC

ช่องป้อน: ประกอบด้วยลูกกลิ้งลำเลียง, ขายึด, แร็ค, รางนำเชิงเส้นความแม่นยำสูง และล้อกำหนดตำแหน่งด้านข้าง

รถเข็นป้อน CNC: ประกอบด้วยมอเตอร์เซอร์โว, เฟืองขับ, สายพานซิงโครไนซ์, โครงรถเข็นป้อน, แกนจับยึด และกรงเล็บจับยึด

ชิ้นงานจะถูกวางด้วยมือลงในตัวจับยึด จากนั้นตัวจับยึดป้อนจะถูกเคลื่อนย้ายโดยอัตโนมัติโดยมอเตอร์เซอร์โวไปยังเครื่องจักรหลักเพื่อทำการเจาะและตัด ตามคำแนะนำจากคอมพิวเตอร์

2. เครื่องจักรหลัก

ส่วนนี้ประกอบด้วยหน่วยกด หน่วยพิมพ์ หน่วยรองรับ หน่วยเจาะด้านข้าง และหน่วยตัด

หน่วยกด: หน่วยนี้ออกแบบมาเพื่อยึดชิ้นงาน ป้องกันการเบี่ยงเบน และทนต่อแรงที่เกิดขึ้นระหว่างการเจาะและการตัด

หน่วยพิมพ์: หน่วยพิมพ์ประกอบด้วยฐานเครื่องจักรที่ยึดอยู่กับที่ กระบอกน้ำมันที่เคลื่อนฐาน กระบอกหัวกำลังไฮดรอลิก กระบอกสี่ตำแหน่งที่ช่วยในการจัดตำแหน่งกล่องตัวอักษรทั้งสี่ใหม่ และกลไกการปรับด้วยมือ

หน่วยรองรับ: ในระหว่างการป้อนวัสดุ หน่วยรองรับจะถูกวางไว้สูงกว่าหน่วยเจาะและหน่วยพิมพ์ เพื่อป้องกันไม่ให้เหล็กฉากชนกับใบมีดด้านล่าง เมื่อทำการเจาะ หน่วยรองรับจะถูกลดระดับลงต่ำกว่าหน่วยเจาะและหน่วยพิมพ์ เพื่อให้มั่นใจในคุณภาพของการพิมพ์ การเจาะ และการตัด

หน่วยเจาะ: หน่วยนี้มีตำแหน่งเจาะสามตำแหน่งในแต่ละด้าน แต่ละตำแหน่งสามารถติดตั้งหัวเจาะที่มีเส้นผ่านศูนย์กลางแตกต่างกันตามข้อกำหนดของลูกค้า การกำหนดตำแหน่งการเจาะขับเคลื่อนด้วยเซอร์โวมอเตอร์ผ่านบอลสกรูและรางสี่เหลี่ยม ทำให้มั่นใจได้ถึงความแม่นยำสูงในการกำหนดตำแหน่ง

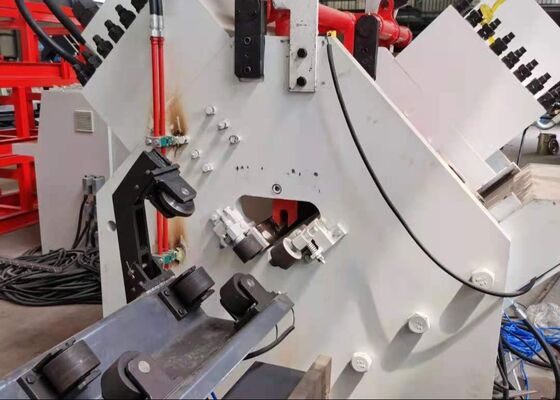

หน่วยตัด: หน่วยนี้ประกอบด้วยโครงเครื่อง กระบอกกำลังไฮดรอลิก กล่องมีดบน กล่องมีดล่าง กลไกการเลื่อน ส่วนกด และส่วนรองรับ เครื่องจักรสามารถตัดเหล็กฉาก เหล็กราง และแผ่นโลหะได้โดยการเปลี่ยนแม่แบบตัดที่แตกต่างกัน

อุปกรณ์ป้อนได้รับการออกแบบมาเพื่อป้องกันไม่ให้เหล็กฉากสัมผัสกับใบมีดด้านล่าง สามารถตัดโปรไฟล์ที่แตกต่างกันสามแบบได้โดยการเปลี่ยนแม่พิมพ์ที่สอดคล้องกัน

3. หน่วยขนถ่ายชิ้นงานสำเร็จรูป

หน่วยนี้ประกอบด้วยลูกกลิ้งรองรับชิ้นงานและเพลารองรับ

โดยการกดปุ่ม ชิ้นงานสามารถถูกดีดออกไปทางด้านซ้ายหรือด้านขวา ตามข้อกำหนดของลูกค้า

4. หน่วยกำลังไฮดรอลิก
เครื่องจักรนี้มีสถานีไฮดรอลิกแบบสแตนด์อโลน ทำให้การบำรุงรักษาสะดวกยิ่งขึ้น ข้อต่อท่อทั้งหมดเชื่อมต่อโดยใช้ข้อต่อแบบปลอกหุ้ม ป้องกันการรั่วซึมที่ข้อต่อได้อย่างมีประสิทธิภาพ วาล์วไฮดรอลิกถูกรวมเข้ากับบล็อกวาล์ว โดยใช้วาล์วแบบแผ่นและวาล์วแบบตลับพร้อมกัน การจัดวางท่อถูกกำหนดค่าเพื่อให้ระบบไฮดรอลิกมีขนาดกะทัดรัดยิ่งขึ้น ลดการสูญเสียในท่อ และเพิ่มประสิทธิภาพของระบบให้เต็มที่

5. การควบคุมด้วยไฟฟ้า
ระบบควบคุมด้วยไฟฟ้าของเครื่องจักรมีความทันสมัยและออกแบบมาอย่างดี นำเสนอการตั้งโปรแกรมชิ้นงานที่ใช้งานง่าย ซึ่งเรียนรู้และใช้งานได้ง่าย ซอฟต์แวร์ควบคุมจะตรวจสอบประสิทธิภาพของเครื่องจักรอย่างต่อเนื่อง ในกรณีที่เกิดความผิดปกติ หน้าจอ CRT จะแสดงข้อมูลโดยละเอียดเกี่ยวกับสาเหตุของข้อผิดพลาดและการดำเนินการแก้ไขที่แนะนำ

ตัวอย่างเหล่านี้ แสดงถึงข้อกำหนดมาตรฐานและเงื่อนไขการประมวลผลทั่วไปภายในอุตสาหกรรมเสาเหล็กฉาก ช่วยให้ผู้ใช้สามารถประเมินคุณภาพ ความแม่นยำ และฝีมือของอุปกรณ์ได้โดยตรง พวกเขาให้ข้อมูลอ้างอิงที่เป็นรูปธรรมสำหรับการประเมินประสิทธิภาพของเครื่องจักรและการปฏิบัติตามมาตรฐานการผลิตที่กำหนด ซึ่งสนับสนุนการตัดสินใจที่ขับเคลื่อนด้วยข้อมูลสำหรับการใช้งานในอนาคต

ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งเสาต้องทนต่อสภาพอากาศที่รุนแรงและรับน้ำหนักมาก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากที่ประกอบเป็นโครงสร้างหลักของเสา มันทำงานได้อย่างน่าเชื่อถือในการเจาะและปั๊มชิ้นส่วนเหล็กฉากที่ใช้สำหรับตัวเสา แขนไขว้ และส่วนประกอบโครงสร้างที่จำเป็นอื่นๆ ทำให้มั่นใจได้ถึงมิติที่แม่นยำและการเชื่อมต่อที่ปลอดภัยซึ่งรักษาเสถียรภาพโดยรวมของเสา
