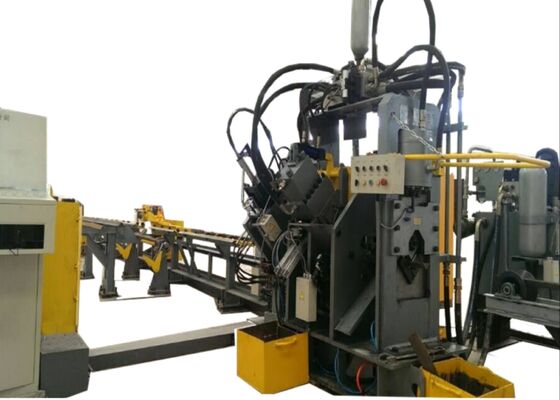

เครื่องตัดเหล็กฉาก CNC เจาะ 3 รูต่อด้าน รุ่น JNC1616

3 Punches Per Side Cnc Angle Steel Metal Punching Cutting Machine Line Model JNC1616 เครื่องตัดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด

การนําเสนอสินค้า:

เครื่องเป็นสายการผลิตอัตโนมัติที่ออกแบบมาเพื่อการตรา, การเจาะ (รูกลมและโอวาล) และการตัดเหล็กมุมมันถูกใช้เป็นหลักในอุตสาหกรรม เช่น การผลิตหอคอยเหล็กมุม, อุปกรณ์ประกอบไฟฟ้า, โครงสร้างการจัดเก็บ, และการสร้างโครงสร้างเหล็ก, ฯลฯ

ส่วนประกอบหลัก:

เครื่องจักรนี้ประกอบด้วยส่วนใหญ่คือ เครื่องขนส่งขั้ว เครื่องขนของหมุน เครื่องขนส่งอินฟีเดอร์ เครื่องขนส่งอินฟีเดอร์ CNC เครื่องเจาะ เครื่องหมาย เครื่องตัดเครื่องขนส่งขนส่ง, รวมถึงระบบไฮดรอลิก, ไฟฟ้า และปนูเมติก รวมถึงส่วนประกอบอื่นๆ

ปริมาตรสินค้า:

ลักษณะและประกอบด้วยส่วน:

1ภาคบรรทุก:

ระบบบรรทุกประกอบด้วยโต๊ะขนส่งแนวราบและหน่วยบรรทุกหมุน
(1) โต๊ะขนส่งแนวราบถูกขับเคลื่อนโดยสเปร็อคต์และโซ่, รับประกันการร่วมกันของโซ่สามที่มีอุปกรณ์สลับบล็อกการจัดตั้งนี้รับประกันการทํางานที่มั่นคงและเสียงต่ําระหว่างการขนส่งของเหล็กมุม.
(2) อุปกรณ์บรรทุกหมุนยังถูกขับเคลื่อนโดยสเปร็อคต์และโซ่ โดยใช้แกนยาวและการเชื่อมต่อที่กําหนดเองเพื่อให้สมองสามแขนหมุนที่พร้อมกับข้อมือการฟื้นฟูฟังก์ชันหลักของระบบนี้คือการโอนเหล็กมุมจากท้องบนตารางวัสดุไปยังช่องอาหาร.

2ส่วนอาหาร:

ระบบอาหารประกอบด้วยช่องอาหารและหน่วยรถคัน CNC
(1) ช่องอาหารประกอบด้วยโรลเลอร์ขนส่ง, หมุน, ราคการส่งและการเคลื่อนไหวเส้นทาง.
(2) รถขนส่งอาหารประกอบด้วยร่างกายเคลื่อนไหว, clamper, กระบอก clamping, กระบอกสวิง, มอเตอร์ servo, และ encoder.รถขนส่งอาหารเคลื่อนไหวตามรถเลื่อนทางบนระนาบและด้านข้างของ rack การขับเคลื่อนในช่องอาหาร, โดยใช้แคลมเปอร์ ตามคําสั่งที่คอมพิวเตอร์ให้

3ส่วนประกอบหลักของเครื่องจักร:

ระบบหลักประกอบด้วยหน่วยกดเหล็กมุม, หน่วยการตรา, หน่วยการเจาะ, และหน่วยตัด.
(1) ปฏิบัติการหลักของหน่วยกดคือการนําแรงกดลงบนเหล็กมุม, ป้องกันการเบี่ยงเบนใด ๆ และโดยนี้กําจัดความแตกต่างความแม่นยําที่เป็นไปได้
(2) หน่วยการตราออกแบบเพื่ออํานวยความสะดวกในการเปลี่ยนแปลงตําแหน่งภายในกล่องสี่ตัวอักษรมันทําเครื่องหมายสแตนเลสมุมที่จุดที่กําหนดขึ้นบนพื้นฐานของภาพวาดมีกลไกการปรับด้วยมือด้วย ซึ่งทําให้การตั้งหัวตัวอักษรได้ง่าย เพื่อให้ความเหมาะสมกับมาตรฐานเหล็กมุมต่าง ๆ
(3) อุปกรณ์เจาะมีเจาะ 3 ชนิดที่แตกต่างกันในแต่ละด้าน โดยเจาะแต่ละชิ้นมีกระบอกอากาศสายพิสตันของกล่องอากาศแต่ละติดตั้งด้วยบล็อกคูชั่น, ตั้งอยู่ระหว่างไม้เจาะและหัวกดของกระบอกไฮดรอลิกกระตุ้นกล่องอากาศที่ตรงกัน เพื่อผลักดันบล็อกหมอนที่กําหนดไว้, ทําให้กระบวนการเลือก Punch
(4) อุปกรณ์ตัดมีโครงสร้างแบบกรอบ, กระบอกตัด, กลไกใบบน, และกลไกใบล่างกลไกล่างของใบมีดสามารถปรับเพื่อรองรับความหนาเหล็กมุมที่แตกต่างกัน, รับประกันผลการตัดที่ดีที่สุด

4การปล่อยสินค้าเสร็จ:
ระบบประกอบด้วยม้วนรองรับชิ้นงานและกระบอกหมุน โดยใช้ปุ่มควบคุมบนแผ่นควบคุมชิ้นส่วนการแปรรูปหมุนและวางอยู่ด้านซ้ายหรือด้านขวาตามความต้องการ.

5สถานีไฮดรอลิก
สถานีไฮดรอลิกประกอบด้วยถังน้ํามัน, ชุดปั๊มแรงดันสูงและแรงดันต่ํา, เครื่องเย็น, กลมปั๊มหลัก, และกลมปั๊มควบคุมอื่น ๆ.ฟังก์ชันหลักของมันคือการให้พลังงานสําหรับกระบอกไฮดรอลิกของเครื่องระบบเย็นใช้เทคโนโลยีลดน้ํามันเพื่อรักษาอุณหภูมิน้ํามันที่ดีที่สุดและรับประกันผลการลดน้ํามันอย่างมีประสิทธิภาพ

6ระบบควบคุมไฟฟ้า:
ระบบควบคุมไฟฟ้าประกอบด้วยตู้ควบคุมไฟฟ้า, กล่องปฏิบัติการ, และสถานีปฏิบัติการเคลื่อนที่

(1) คอมพิวเตอร์โฮสต์มีโปรแกรมควบคุมที่อํานวยความสะดวกในการใส่ปารามิเตอร์การประมวลผลสําหรับการเขียนโปรแกรมมันยังสามารถจําได้ไฟล์โปรแกรมที่ผลิตโดยระบบ CAD หรือ CAM.

(2) ระบบใช้ Mitsubishi PLC จากญี่ปุ่นเป็นหน่วยควบคุมหลัก, ผสมผสานกับโมดูล CNC สามแกน.และเซอร์โวแกน B, รับประกันการบูรณาการที่เรียบร้อยระหว่าง PLC และ CNC โดยเพิ่มความน่าเชื่อถือของระบบได้อย่างมาก

(3) ระบบขับเคลื่อนสําหรับแกน X, A และ B ใช้เครื่องยนต์ servo ที่ไม่มีแปรง AC ที่มีความทันสมัย, รับประกันการตั้งตําแหน่งที่รวดเร็วและแม่นยําโดยไม่ต้องการการบํารุงรักษา

(4) โปรแกรมควบคุมติดตามการทํางานของเครื่องโดยต่อเนื่อง ในกรณีเกิดความผิดปกติ ระบบจะให้การวินิจฉัยอย่างละเอียดรวมถึงสาเหตุเบื้องต้นและการแก้ไขที่แนะนํา.

ตัวอย่างเหล่านี้เป็นตัวแทนของคุณสมบัติมาตรฐานและเงื่อนไขการแปรรูปที่เฉพาะเจาะจงในอุตสาหกรรมหินมุมและการผลิตพวกเขาทําหน้าที่เป็นจุดอ้างอิงที่สัมผัสได้ สําหรับการประเมินผลงานของเครื่องจักรและความสอดคล้องกับมาตรฐานการผลิตที่กําหนดไว้การตัดสินใจที่พัฒนาจากข้อมูล สําหรับการใช้งานที่น่าจะเป็น.

ในการก่อสร้างสายส่งความดันสูงสุด (UHV) ที่หอคอยทนต่อสภาพอากาศที่รุนแรงและภาระที่สําคัญอุปกรณ์นี้มีความสําคัญในการประมวลผลส่วนประกอบเหล็กมุม ที่เป็นกระดูกสันหลังของหอคอยมันทํางานอย่างมีประสิทธิภาพ การเจาะและ stamping การดําเนินงานบนสแตนเลสมุมที่ใช้สําหรับร่างกายหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆการประกันขนาดที่แม่นยํา และการเชื่อมต่อที่ปลอดภัย เพื่อรักษาความมั่นคงและความสมบูรณ์แบบของหอคอย.
