การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |
| เน้น: | สายการตราการตัดการเจาะขั้ว,PLC การควบคุมขั้วการเจาะสายการระบุ,สายการตรา CNC Beams การเจาะ |
||

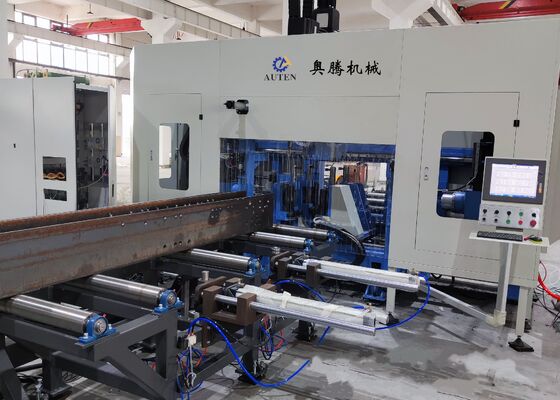

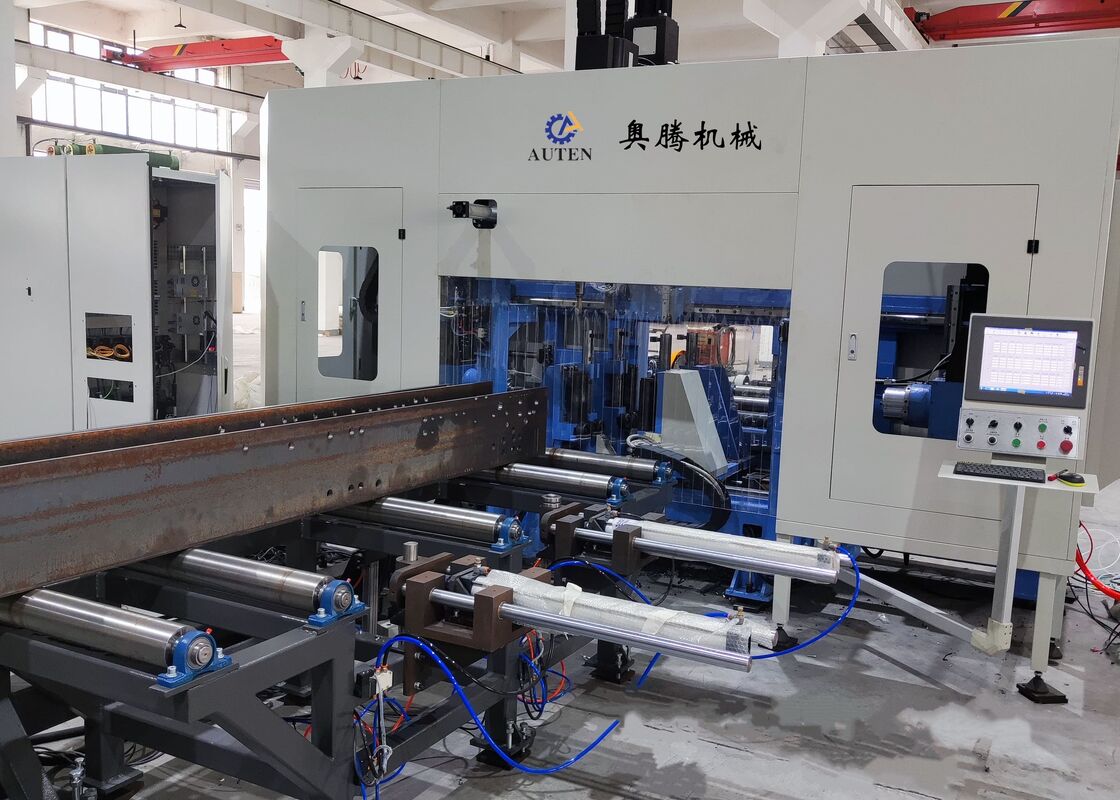

PLC Control Cnc 3D Beams การเจาะเครื่องหมายเครื่องตัดสาย BT40 สปินด์หลัก
การนําเสนอสินค้า:
ศูนย์การแปรรูปนี้ถูกออกแบบอย่างละเอียด เพื่อการเจาะงานบน H-beam พร้อมด้วยสปินด์เจาะความแม่นยําความเร็วสูงสามมันให้ประสิทธิภาพสูงสุดในกระบวนการเจาะบนชิ้นงานด้วยความแม่นยําในการแปรรูปที่เหนือกว่าและลักษณะการทํางานที่สะดวกต่อผู้ใช้งาน อุปกรณ์นี้เป็นทางออกที่มีความสามารถสูงที่จําเป็นในภาคโครงสร้างเหล็กมันถูกใช้อย่างมากในอุตสาหกรรมสําคัญ เช่น วิศวกรรมก่อสร้าง, โครงการโครงสร้างโครงสร้างสะพาน, การผลิตม้าหอ, และโครงการโครงสร้างกริด.
ข้อมูลการตั้งค่าสินค้า:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1. เครื่องเจาะและตัด H-beam 3 มิตินี้ประกอบด้วยส่วนใหญ่ของโครงสร้างเครื่องจักรหลัก ระบบอาหาร CNC เครื่องขนส่งวัสดุ ระบบไฟฟ้า ระบบไฮดรอลิก ระบบเย็นระบบหล่อลื่นด้วยโครงสร้างเตียงคงที่และการจัดตั้งชิ้นงานที่เคลื่อนไหว เครื่องถูกออกแบบให้เหมาะสมสําหรับการแปรรูปขั้ว H ในขนาดใหญ่มันรองรับการดําเนินงานการผลิตต่อเนื่อง และได้รับการยอมรับสําหรับระดับที่ก้าวหน้าของอัตโนมัติ.
2โครงสร้างเครื่องเจาะประกอบด้วยเตียง, CNC กลุ่มโต๊ะเลื่อน, อุปกรณ์การสนับสนุน, หน่วยกดด้านบน, หน่วยกดด้านข้าง, และระบบการตรวจจับส่วนประกอบของโต๊ะเลื่อน CNC ประกอบด้วยด้านคงที่, ด้านเคลื่อนไหว, และโต๊ะเลื่อน CNC หน่วยบน. ออกแบบโดยเฉพาะเจาะจงสําหรับการดําเนินงานเจาะ H-beam, กลุ่มโต๊ะเลื่อนประกอบด้วยแผ่นเลื่อน,หัวหมุน, สปินด์กลไกความเร็วสูง, กระบอกเครื่องมือ, มอเตอร์ความถี่แปร, มอเตอร์เซอร์โว, การนําเส้นตรง, และพับนํา
3. ระบบอาหาร CNC ประกอบด้วยบราคเก็ต, เกียร์, ราค, มอเตอร์เซอร์โว, เครื่องลดและเครื่องปั่นเครื่องยนต์ servo แรงงานที่ควบคุมเพื่ออํานวยความสะดวกในการเคลื่อนไหวของ H-beam ตลอดแกน X, รับรองการให้อาหารที่แม่นยําและการตั้งตําแหน่งที่แม่นยําของชิ้นงาน

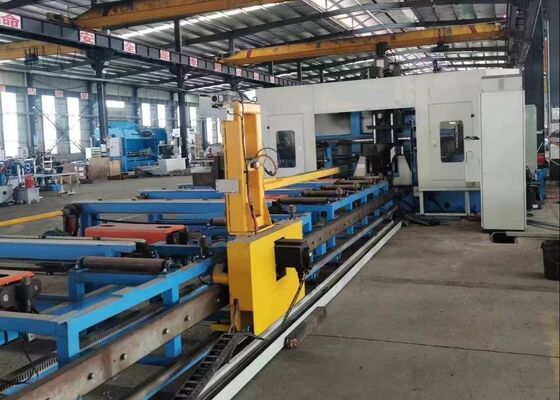

4. คอนเวียร์วัสดุประกอบด้วยคอนเวียร์เข้าและคอนเวียร์ออก คอนเวียร์เข้าประกอบด้วยคอนเวียร์บราคเก็ต รอลเลอร์รองรับและอุปกรณ์ผลักข้างทั้งหมดถูกออกแบบมาโดยเฉพาะเพื่อขนส่งแผ่นเหล็กที่มีโปรไฟล์, ประสบความสําเร็จการตั้งตําแหน่งแกน Y ของส่วนว่าง, และทํางานร่วมกันกับระบบอาหาร CNC เพื่อสรุปกระบวนการอาหารวัสดุ.ประกอบด้วยพับช่องทางวัสดุและม้วนรองรับ, ใช้ในการขนส่งชิ้นงานเสร็จ
5ระบบเย็นรวมทั้งวิธีการเย็นภายในและภายนอก โดยใช้หมอกน้ํามันเพื่อเย็นรูการเพิ่มประสิทธิภาพในเรื่องค่าใช้จ่าย, ส่งเสริมความยั่งยืนของสิ่งแวดล้อม และลดการใช้งานของเครื่องเจาะให้น้อยที่สุด
6ระบบไฮดรอลิกให้พลังงานกับหน่วยกดด้านบน, หน่วยกดด้านข้าง, กระบอกเครื่องมือ, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง
7ระบบปนูเมติกถูกออกแบบมาเพื่อให้พลังงานให้กับเครื่องควบคุม, กระบอกทดสอบ, และอุปกรณ์อื่น ๆ ที่คล้ายกัน
8ระบบหล่อลื่นใช้กลยุทธ์หล่อลื่นแบบกลางและมือการหล่อลื่นกลางถูกใช้เป็นหลักสําหรับการหล่อลื่นที่กําหนดและแม่นยําของหลักแนวทางนําและพับนํา.
9. ระบบควบคุมของเครื่องมือประกอบด้วยคอมพิวเตอร์โฮสต์, PLC, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้องโปรแกรมการประมวลผลถูกผลิตโดยการใส่ภาพวาด CAD หรือพารามิเตอร์การประมวลผลผ่านอินเตอร์เฟซ USB หรือคีย์บอร์ด. โปรแกรมเหล่านี้สามารถเก็บ, ถอน, แสดง, และถ่ายทอดในเวลาใด ๆ ตามหมายเลขชิ้นส่วน. เครื่องมือเครื่องสามารถปรับและควบคุมด้วยมือของปริมาตรการการประมวลผลส่วนตัว,ในขณะที่ยังสนับสนุนการควบคุมที่อัตโนมัติเต็มสําหรับวงจรการประมวลผลทั้งหมด.

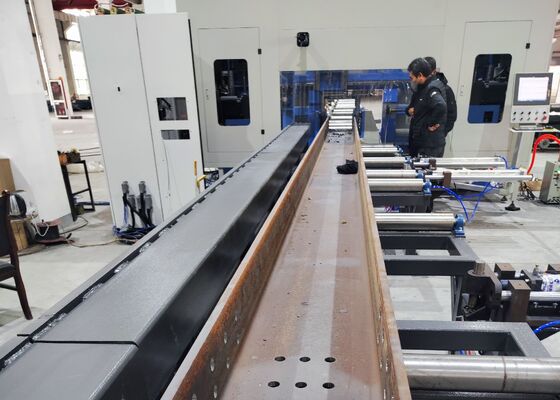

ระหว่างการประกอบการแสดงตัวอย่าง and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different dimensionsตัวอย่างที่นําเสนอในการแสดงเหล่านี้ ชี้ให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์ในการบรรลุการวางรูที่แม่นยําโดยแสดงให้เห็นอย่างละเอียดถึงความแม่นยําและความน่าเชื่อถือสูงของมันในกรณีการใช้งานจริง.
เครื่องเจาะ, ตราสัญลักษณ์และตัดหาง H-Beam CNC ความเร็วสูงถูกใช้เป็นหลักในสถานที่ผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันให้การแปรรูปแม่นยําสําหรับ H-beam ที่ใช้ในกรอบและโครงสร้างรองรับในงานก่อสร้างสะพาน เครื่องนี้ทําการเจาะระดับความแม่นยําสูงบนรั้ว Hการเพิ่มความสมบูรณ์แบบทางโครงสร้างของสะพานและทําให้มันสามารถทนภาระที่ยาวนานได้อย่างมีประสิทธิภาพด้วยประสิทธิภาพการดําเนินงานที่โดดเด่น เครื่องนี้สามารถให้การสนับสนุนที่น่าเชื่อถือสําหรับภาคพื้นฐานที่สําคัญเหล่านี้ โดยให้ความมั่นใจในการดําเนินงานที่เรียบร้อยและทันเวลาของโครงการที่เกี่ยวข้อง
