การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความกว้างของลำแสง H (มม.): | 100~1,000 | ช่วงความสูงของลำแสง H (มม.): | 100~500 |
|---|---|---|---|
| ช่วงความกว้างของเหล็กช่อง (มม.): | 100~1,000 | ช่วงความสูงของเหล็กช่อง (มม.): | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.): | 80 | สูงสุด ความยาวชิ้นงาน (ม.): | 12 หรือ 15 (ไม่จำเป็น) |
| เรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.): | 40 |
| เน้น: | Cnc H Beam การเจาะเครื่องมือการระบุ,Cnc เครื่องเจาะสําหรับรั้ว,3D เครื่องเจาะรั้ว CNC |
||

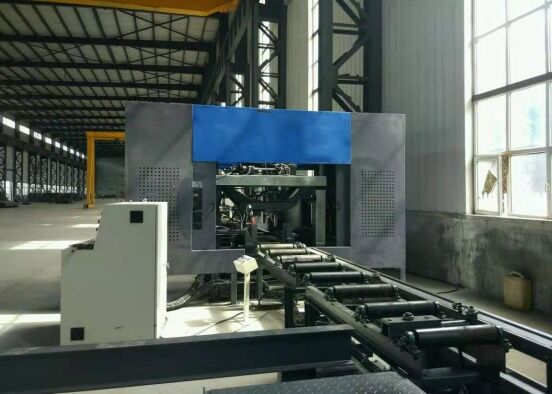

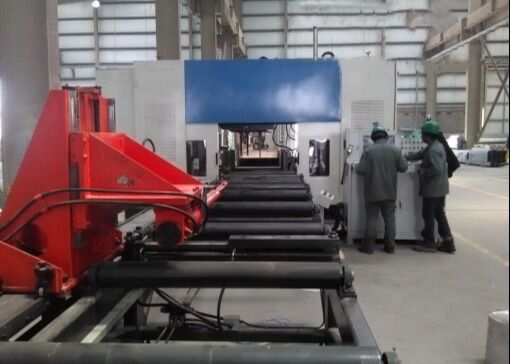

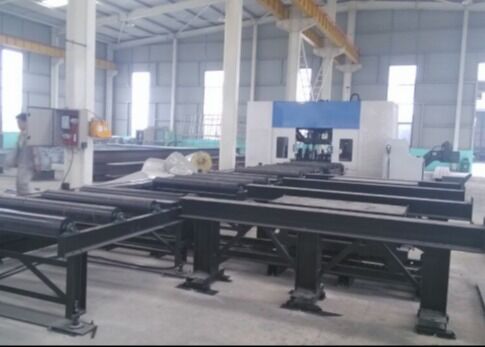

เครื่องเจาะ CNC รุ่น BHD1000/3 สำหรับคาน เครื่องเจาะคาน CNC H 3D พร้อมระบบทำเครื่องหมาย
แนะนำผลิตภัณฑ์:
เครื่องเจาะคานรูปตัว H CNC ถูกออกแบบมาโดยเฉพาะสำหรับการเจาะ การต๊าป การทำเครื่องหมาย และการเซาะร่องเหล็กรูปตัว H เหล็กราง เหล็กฉาก และวัสดุโลหะอื่นๆ มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมโครงสร้างเหล็ก โดยมีการใช้งานในอาคาร โรงจอดรถ หอคอย และโครงสร้างแบบกริด
1. โซลูชันการเจาะที่สำคัญและเชี่ยวชาญสำหรับการก่อสร้างโครงเหล็ก
2. สามารถเจาะรูบนสามพื้นผิวของคานรูปตัว H และรางเหล็กได้พร้อมกัน ให้ความแม่นยำและประสิทธิภาพที่ยอดเยี่ยม
3. ติดตั้งแกน CNC 7 แกนสำหรับการป้อนและการวางตำแหน่งอัตโนมัติเต็มรูปแบบและแม่นยำ
4. เข้ากันได้กับแบบวาดชิ้นงาน AUTOCAD และ DSTV แปลงเป็นโปรแกรมการผลิตได้อย่างราบรื่น
พารามิเตอร์ผลิตภัณฑ์:
| รุ่น | BHD1000/3 |
| ช่วงความกว้างคานรูปตัว H (มม.) | 100~1000 |
| ช่วงความสูงคานรูปตัว H (มม.) | 100~500 |
| ช่วงความกว้างเหล็กราง (มม.) | 100~1000 |
| ช่วงความสูงเหล็กราง (มม.) | 100~250 |
| ความหนาชิ้นงานสูงสุด (มม.) | 80 |
| ความยาวชิ้นงานสูงสุด (ม.) | 12 หรือ 15 (อุปกรณ์เสริม) |
| จำนวนแกนเจาะ | รวม 3 แกน, แกนหนึ่งบนชุดบน, ด้านซ้ายและด้านขวาตามลำดับ |
| เรียวรูแกนเจาะ | BT40 |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | 40 |
| กำลังมอเตอร์แกนเจาะ (กิโลวัตต์) | 11/15 |
| ความเร็วแกนเจาะ (รอบ/นาที) | 100~3000 |
| ความเร็วการป้อนแกนเจาะ (ม./นาที) | 0~10 |
| ความเร็วการป้อนแกน X (ม./นาที) | 0~20 |
| จำนวนแม็กกาซีนเครื่องมือ | 3 |
| ประเภทและจำนวนแม็กกาซีนเครื่องมือ | แบบแถว, 3x4 (อุปกรณ์เสริม) |
| ชุดทำเครื่องหมาย (อุปกรณ์เสริม) | การพิมพ์แบบแผ่นดิสก์, 36 ตัวอักษร, ขนาดตัวอักษร Φ10มม. |
| ระบบ CNC | เยอรมนี, ญี่ปุ่น, จีน INVT |
| วิธีการหล่อเย็น | การหล่อเย็นแบบสเปรย์, การหล่อเย็นภายใน + การหล่อเย็นภายนอก |
| ขนาดเครื่องโดยรวม (ม.) | ประมาณ 33x5.5x3.5 |
| กำลังไฟฟ้ารวม (กิโลวัตต์) | ประมาณ 60 |
| พารามิเตอร์ข้างต้นสามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของลูกค้า | |
คุณสมบัติผลิตภัณฑ์:
1. ระบบป้อนของเครื่องเลื่อยคานติดตั้งกลไกการจับยึดและการป้อนแบบควบคุมด้วย CNC ทำให้การทำงานรวดเร็วและมีความแม่นยำในการวางตำแหน่ง
2. ใช้แกนเจาะความเร็วสูง BT40 สามแกนเพื่อเจาะสามพื้นผิวของคานรูปตัว H ติดตั้งดอกสว่านคาร์ไบด์ แกนเจาะเหล่านี้สามารถทำความเร็วรอบได้สูงสุด 3000 รอบต่อนาที การกำหนดค่านี้รับประกันประสิทธิภาพการผลิตสูงและประสิทธิภาพการเจาะที่เหนือกว่า เศษที่เกิดขึ้นระหว่างกระบวนการเจาะจะถูกกำจัดอย่างมีประสิทธิภาพโดยสายพานลำเลียงเศษแบบโซ่
3. ระบบหล่อเย็นของสายเจาะคาน CNC ใช้เทคโนโลยีการหล่อเย็นแบบหมอก ให้ทั้งฟังก์ชันการหล่อเย็นภายในและภายนอก ชุดแกนเจาะแต่ละชุดติดตั้งหัวฉีดหล่อเย็นภายนอกแยกต่างหากและขั้วต่อหล่อเย็นภายใน ให้ความยืดหยุ่นตามความต้องการการเจาะเฉพาะ สามารถใช้การหล่อเย็นภายในและภายนอกแยกกันหรือพร้อมกันก็ได้ ขึ้นอยู่กับความต้องการ
4. ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) สามารถปรับแต่งและติดตั้งได้ตามข้อกำหนดของลูกค้า ไม่จำเป็นต้องเปลี่ยนเครื่องมือด้วยตนเอง คุณสมบัตินี้ช่วยลดเวลาหยุดทำงานได้อย่างมากและปรับปรุงประสิทธิภาพการทำงาน
5. เครื่องเจาะคานสามารถติดตั้งระบบทำเครื่องหมายแบบแผ่นดิสก์ไฮดรอลิกเป็นอุปกรณ์เสริม แผ่นดิสก์ถูกวางตำแหน่งด้วยเซอร์โวมอเตอร์ ทำให้สามารถทำเครื่องหมายตัวอักษรได้สูงสุด 36 ตัวอักษรอย่างมีประสิทธิภาพ
6. ฟังก์ชันการเซาะร่องและการต๊าปอัตโนมัติเข้ามาแทนที่วิธีการเซาะร่องด้วยมือแบบดั้งเดิม ใช้เครื่องมือเซาะร่องเพื่อทำเครื่องหมายตำแหน่งแผ่นสำหรับการเชื่อมต่อบนหน้าแปลนและเว็บของคานรูปตัว H ซึ่งช่วยประหยัดเวลาและเพิ่มความแม่นยำ การดำเนินการต๊าปยังสามารถทำได้บนหน้าแปลนและเว็บของคานรูปตัว H ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
5. เครื่องเจาะคานสามารถติดตั้งระบบทำเครื่องหมายแบบแผ่นดิสก์ไฮดรอลิกเป็นอุปกรณ์เสริม แผ่นดิสก์ถูกวางตำแหน่งด้วยเซอร์โวมอเตอร์ ทำให้สามารถทำเครื่องหมายตัวอักษรได้สูงสุด 36 ตัวอักษรอย่างมีประสิทธิภาพ
6. ฟังก์ชันการเซาะร่องและการต๊าปอัตโนมัติเข้ามาแทนที่วิธีการเซาะร่องด้วยมือแบบดั้งเดิม ใช้เครื่องมือเซาะร่องเพื่อทำเครื่องหมายตำแหน่งแผ่นสำหรับการเชื่อมต่อบนหน้าแปลนและเว็บของคานรูปตัว H ซึ่งช่วยประหยัดเวลาและเพิ่มความแม่นยำ การดำเนินการต๊าปยังสามารถทำได้บนหน้าแปลนและเว็บของคานรูปตัว H ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะคาน CNC พร้อมระบบทำเครื่องหมายและตัดแผ่นโลหะ แสดงความสามารถในการผลิตได้อย่างมีประสิทธิภาพโดยใช้ตัวอย่างคานรูปตัว H มาตรฐาน (ที่มีความกว้างหน้าแปลนและความหนาเว็บแตกต่างกัน) รวมถึงตัวอย่างเหล็กรางที่มีขนาดแตกต่างกัน ตัวอย่างที่นำเสนอในการสาธิตเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องมือเครื่องจักรในการบรรลุตำแหน่งรูที่แม่นยำ เกลียวต๊าปที่สะอาด และรูปแบบการทำเครื่องหมายที่ชัดเจน ซึ่งแสดงให้เห็นถึงความแม่นยำและความน่าเชื่อถือสูงในการใช้งานจริง
เครื่องเจาะคานรูปตัว H CNC ความเร็วสูง พร้อมระบบทำเครื่องหมายและตัด เป็นเครื่องมือหลักที่ใช้ในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ในโรงงานโครงสร้างเหล็ก เครื่องมือนี้ทำการผลิตที่แม่นยำบนคานรูปตัว H ที่ใช้ในโครงสร้างและระบบรองรับ ทำให้มั่นใจได้ถึงรากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในการก่อสร้างสะพาน เครื่องมือนี้ดำเนินการเจาะที่มีความแม่นยำสูงบนคานรูปตัว H เพิ่มความสมบูรณ์ของโครงสร้างสะพาน และรับประกันความสามารถในการรับน้ำหนักระยะยาว ด้วยประสิทธิภาพการทำงานที่สูง เครื่องมือนี้ให้การสนับสนุนที่เชื่อถือได้แก่ภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้ ซึ่งมีส่วนช่วยในการพัฒนาโครงการที่เกี่ยวข้องให้ราบรื่น
