การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 100×100×10~250×250×32 |
|---|---|---|---|
| แรงทำเครื่องหมาย(kN): | 1,000/1200 | จำนวนกลุ่มตัวละคร: | 4 |
| จำนวนตัวละคร: | 18 | ขนาดตัวอักษร (มม.): | 14*10*19 |
| แกนซีเอ็นซี: | 3 | ขนาดโดยรวม (ม.): | 32x7x2.5 |

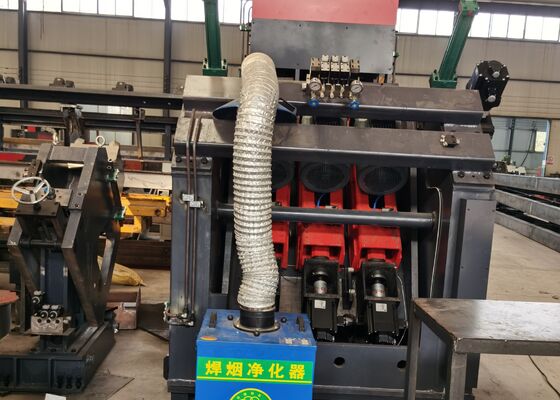

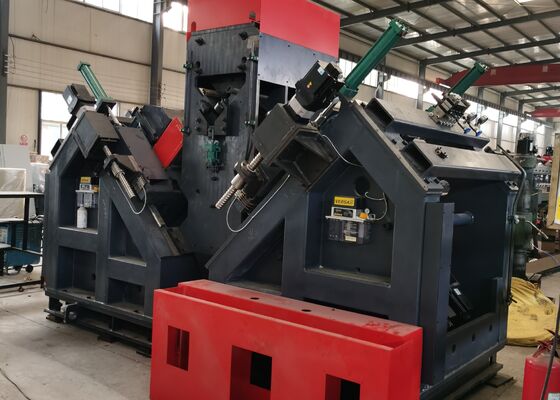

เครื่องเจาะเหล็กฉาก CNC เส้นผ่านศูนย์กลางการเจาะ 40 มม. ขนาดโดยรวม 32x7x2.5 ม.
การใช้งานผลิตภัณฑ์:
สายการผลิตนี้ออกแบบมาสำหรับการทำเครื่องหมายและการเจาะชิ้นส่วนที่ใช้ในหอส่งกำลัง โครงสร้างโทรคมนาคม และโครงเหล็ก
ลักษณะโครงสร้างผลิตภัณฑ์:
เครื่องจักรประกอบด้วยแท่นป้อนด้านข้าง กลไกการป้อนแบบพลิกกลับ ช่องป้อน ระบบทำเครื่องหมายรถเข็น CNC หน่วยพิมพ์ หน่วยเจาะ หน่วยกด สายพานลำเลียงวัสดุสำเร็จรูป ระบบไฮดรอลิก ระบบนิวแมติก ระบบควบคุม และส่วนประกอบอื่นๆ ที่เกี่ยวข้อง
พารามิเตอร์หลัก:
| รุ่น | JNC2532 |
| ขนาดมุม (มม.) | 100×100×10~250×250×32 |
| ความยาวสูงสุดของชิ้นงานเปล่า (ม.) | 14 |
| เรียวของแกนเจาะ | / |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Ф40 |
| จำนวนสว่านแต่ละด้าน (ชิ้น) | 3 (รวม 6 ชิ้นทั้งสองด้าน) |
| ความเร็วรอบสูงสุดของแกนหมุน (รอบ/นาที) | การปรับแบบไร้ขั้นบันไดด้วยทรานสดิวเซอร์ |
| ความเร็วตัดสูงสุดของสว่าน (ม./นาที) | / |
| แกน CNC | 3 |
| ช่วงการทำเครื่องหมายด้านหลัง (มม.) | 50-220 (ไร้ขั้นบันได) |
| ความเร็วป้อนมุมสูงสุด (ม./นาที) | 40 |
| แรงทำเครื่องหมาย (kN) | 1000/1200 |
| จำนวนชุดอักขระ | 4 |
| จำนวนอักขระในแต่ละชุด | 18 |
| ขนาดอักขระ (มม.) | 14×10×19 |
| ระบบหล่อเย็นดอกสว่าน | การหล่อเย็นภายนอก |
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง |
| ขนาดโดยรวม (ม.) | 32x7x2.5 |
คุณสมบัติผลิตภัณฑ์:
1. สายการผลิตนี้ประกอบด้วยสายพานลำเลียงแนวขวาง สายพานลำเลียงแบบพลิกกลับ สายพานลำเลียงขาเข้า รถเข็นขาเข้า CNC หน่วยเจาะสองหน่วย หน่วยทำเครื่องหมายหนึ่งหน่วย สายพานลำเลียงขนถ่ายอัตโนมัติ รวมถึงสถานีไฮดรอลิกและระบบหล่อเย็นไฟฟ้าที่เกี่ยวข้อง มีการรวมเทคโนโลยี CNC และเซอร์โวมอเตอร์สำหรับการป้อน ทำให้มั่นใจได้ถึงประสิทธิภาพสูงและความแม่นยำของชิ้นงานที่สม่ำเสมอ

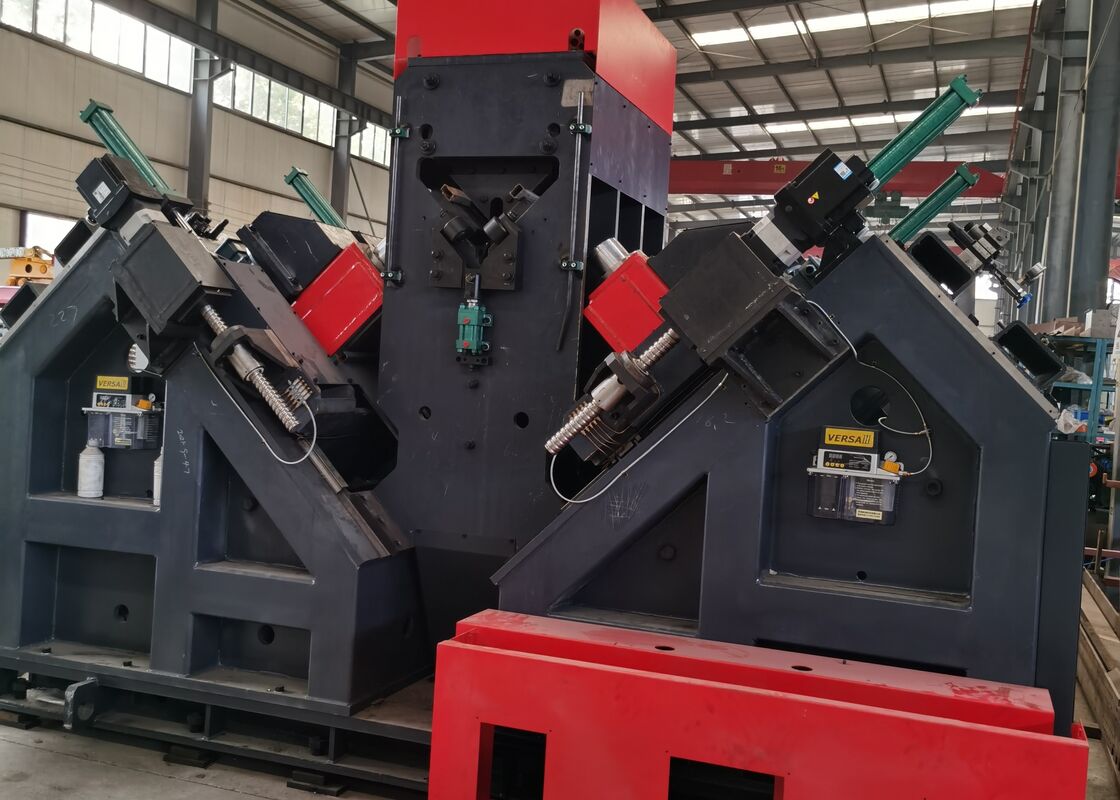

2. ติดตั้งหน่วยเจาะที่แต่ละด้าน โดยแต่ละหน่วยสามารถบรรจุดอกสว่านขนาดต่างๆ ได้สามดอก หน่วยเจาะมีการเคลื่อนที่ควบคุมด้วย CNC สำหรับการปรับความลึก ทำให้มั่นใจได้ถึงตำแหน่งรูที่แม่นยำ
3. ความเร็วรอบของแกนหมุนทั้งหมดสามารถปรับได้อย่างต่อเนื่องผ่านทรานสดิวเซอร์ ในขณะที่ความเร็วในการป้อนสามารถปรับได้ไม่จำกัดผ่านวาล์วควบคุมความเร็ว การเปลี่ยนระหว่างการป้อนอย่างรวดเร็ว การป้อนขณะทำงาน และการถอยกลับอย่างรวดเร็วของแกนหมุนเป็นไปโดยอัตโนมัติเต็มรูปแบบ
4. สายการเจาะมีหน่วยทำเครื่องหมายเดียว ซึ่งช่วยให้สามารถตั้งค่าตำแหน่งการทำเครื่องหมายล่วงหน้าได้อย่างง่ายดาย การทำเครื่องหมาย การจับยึดชิ้นงาน และกระบวนการป้อนสำหรับการเจาะ ขับเคลื่อนด้วยระบบไฮดรอลิก ส่วนประกอบที่จำเป็นจัดหามาจากซัพพลายเออร์ชั้นนำระดับนานาชาติ มีระบบหล่อเย็นแบบหมุนเวียนเพื่อยืดอายุการใช้งานของดอกสว่าน
5. ทั้งการทำเครื่องหมายและการเจาะเป็นไปโดยอัตโนมัติเต็มรูปแบบ ชิ้นส่วนสำเร็จรูปจะถูกขนถ่ายผ่านระบบพลิกกลับด้วยลม ลดความเครียดทางกายภาพต่อผู้ปฏิบัติงาน และให้ประโยชน์อย่างมากเมื่อเทียบกับผู้ผลิตคู่แข่ง
6. ระบบควบคุมประกอบด้วยคอมพิวเตอร์หลัก เซอร์โวมอเตอร์ PLC สวิตช์ตรวจสอบภายนอก และส่วนประกอบอื่นๆ ที่เกี่ยวข้อง โดยการป้อนขนาดชิ้นงาน โปรแกรมการผลิตจะถูกสร้างขึ้นโดยอัตโนมัติ นอกจากนี้ โปรแกรมยังสามารถบันทึก เรียกใช้ แสดงผล และส่งตามหมายเลขชิ้นงานได้
7. สายการผลิตติดตั้งกลไกการรองรับและกดเพื่อตอบสนองความต้องการในการผลิตสำหรับมุมที่มีองศาการโค้งงอสูงขึ้น
ตัวอย่างเหล่านี้ครอบคลุมข้อกำหนดมาตรฐานและรูปแบบรูที่หลากหลายสำหรับเหล็กฉากที่ใช้ในการก่อสร้างหอส่งกำลัง ช่วยให้ผู้ใช้หรือผู้ตรวจสอบที่มีศักยภาพสามารถประเมินประสิทธิภาพการทำงานของอุปกรณ์ได้ด้วยสายตา โดยให้ข้อมูลอ้างอิงที่ชัดเจนและจับต้องได้เพื่อประเมินว่าอุปกรณ์เป็นไปตามมาตรฐานการผลิตที่จำเป็นสำหรับการผลิตหอส่งกำลังหรือไม่
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งหอส่งกำลังจำเป็นต้องทนทานต่อสภาพอากาศที่รุนแรงและภาระที่สำคัญ อุปกรณ์นี้มีความสำคัญอย่างยิ่งในการผลิตส่วนประกอบเหล็กฉากที่ประกอบเป็นโครงสร้างรับน้ำหนักหลักของหอคอย ทำการเจาะและปั๊มชิ้นส่วนเหล็กฉากที่ใช้ในตัวหอคานไขว้ และองค์ประกอบโครงสร้างสำคัญอื่นๆ เพื่อให้มั่นใจในมิติที่แม่นยำและประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้ ซึ่งจะรับประกันความสมบูรณ์ของโครงสร้างหอส่งกำลังในระยะยาวตลอดอายุการใช้งานทั้งหมด
