รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |

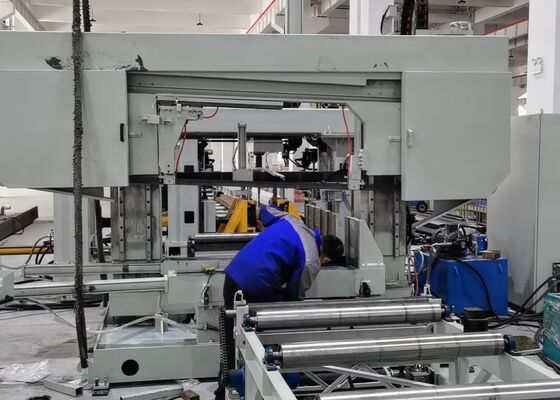

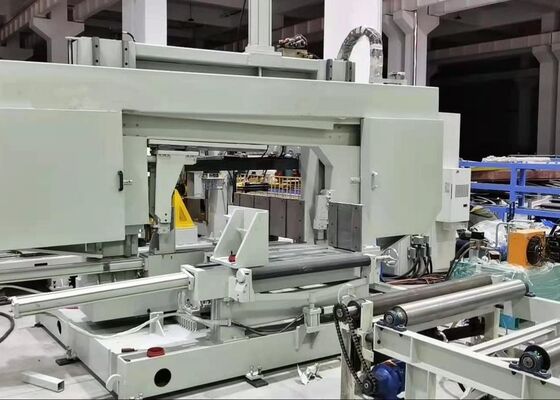

เครื่องจักรเจาะเหล็กเส้นขนาดใหญ่ BHD1250C เครื่องเจาะ CNC แบบต่อเนื่องหลายรู
แนะนำผลิตภัณฑ์:
เครื่องจักรซีรีส์ BHD เป็นระบบเจาะพิเศษที่ออกแบบมาสำหรับเหล็กเส้นที่มีความกว้างสูงสุด 1250 มม. และความสูง 600 มม. ส่วนใหญ่ใช้สำหรับการเจาะรูบนเหล็ก H, เหล็กรางน้ำ, เหล็กฉาก และท่อสี่เหลี่ยม การกำหนดตำแหน่งและการป้อนของแกนหมุนทั้งสามขับเคลื่อนด้วยเซอร์โวมอเตอร์ทั้งหมด เครื่องนี้มีแกนหมุนที่ขับเคลื่อนด้วยกระปุกเกียร์ การป้อนด้วยเซอร์โวมอเตอร์ และการป้อนเข้าด้วยรถเข็น CNC มีการใช้งานอย่างแพร่หลายในภาคส่วนต่างๆ เช่น การก่อสร้าง การผลิตสะพาน และอุตสาหกรรมที่เกี่ยวข้องอื่นๆ
ข้อมูลการกำหนดค่าผลิตภัณฑ์:
| พารามิเตอร์เหล็ก H | ขนาดสูงสุด กว้าง x สูง | 1250x600 มม. | |
| ขนาดต่ำสุด กว้าง x สูง | 200×75 มม. | ||
| ความยาวเหล็กเส้นสูงสุด | 12000 มม. | ||
| แกนหมุนหลัก | จำนวน | 3 | |
| รุ่น | BT40 | ||
| กำลังมอเตอร์ | 3x11 กิโลวัตต์ | ||
| ความเร็วแกนหมุน | 200~3000 รอบ/นาที | ||
| เส้นผ่านศูนย์กลางรูสูงสุด | φ40 มม. | ||
| กำลังมอเตอร์ | กำลังเซอร์โวมอเตอร์ป้อน | 2x3 กิโลวัตต์ | |
| กำลังเซอร์โวมอเตอร์กำหนดตำแหน่ง | 2x3 กิโลวัตต์ | ||
| ความแม่นยำในการประมวลผล | ความคลาดเคลื่อนระยะห่างรู | สองรูภายใน 1 เมตร | ±0.5 |
| ค่าความคลาดเคลื่อนที่อนุญาตจะเพิ่มขึ้น ±0.2 มม. สำหรับทุกๆ 1 เมตรของระยะห่างรูที่เพิ่มขึ้น และค่าสูงสุดไม่เกิน ±2 มม. | |||
| ความคลาดเคลื่อนขอบปลาย | ±1.0 มม. | ||
| ระบบไฮดรอลิก | แรงดันปั๊มไฮดรอลิก | 7 MPa | |
| กำลังมอเตอร์ปั๊มน้ำมัน | 7 กิโลวัตต์ | ||
| ระบบไฟฟ้า | วิธีการควบคุม | PLC | |
| จำนวนแกน CNC | 7 | ||
| ขนาดโดยรวม (ย x ก x ส) | 32000x6200x4000 | ||
การใช้งาน:
เครื่องจักรนี้ออกแบบมาโดยเฉพาะสำหรับการเจาะเหล็ก H, เหล็กรางน้ำ และเหล็กกล่อง และมีการใช้งานอย่างกว้างขวางในอุตสาหกรรมต่างๆ เช่น การผลิตเหล็ก, การก่อสร้าง, การผลิตสะพาน, โครงสร้างที่จอดรถสามมิติ และอื่นๆ เครื่องเจาะเหล็กเส้น 3 มิติ CNC แบบ 7 แกน ใช้เซอร์โวมอเตอร์เจ็ดตัวเพื่อให้แน่ใจว่ามีการกำหนดตำแหน่งที่แม่นยำตามแกนแนวตั้งสองแกน, แกนแนวนอนหนึ่งแกน และแกนตามยาวหนึ่งแกน พร้อมกับการป้อนด้วยเซอร์โวสำหรับแกนหมุนทั้งสาม เครื่องนี้ติดตั้งพื้นผิวการเจาะสามพื้นผิว โดยแต่ละพื้นผิวมีแกนเจาะเฉพาะของตัวเอง แกนหมุนแต่ละตัวขับเคลื่อนด้วยมอเตอร์ควบคุมความถี่ และการป้อนที่ควบคุมด้วยเซอร์โวช่วยให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่เหมาะสมที่สุด เครื่องนี้สามารถประมวลผลรูที่มีเส้นผ่านศูนย์กลาง 1 มม. ทำให้สามารถเจาะได้ทั้งสามด้านของชิ้นงานในรอบเดียว ให้ทั้งผลผลิตสูงและการวางตำแหน่งรูที่แม่นยำ อุปกรณ์นี้มีบทบาทสำคัญในการรักษามาตรฐานคุณภาพสูงในอุตสาหกรรมการผลิตเหล็กและการผลิต
คุณสมบัติหลักของสายการเจาะเหล็กเส้น CNC:
1. สายพานลำเลียงเข้า & รถเข็นป้อน – รวดเร็ว เชื่อถือได้ และแม่นยำ
2. สายพานลำเลียงขวาง & ระบบโหลด (อุปกรณ์เสริม) – ปรับปรุงประสิทธิภาพการทำงาน
3. หน่วยทำเครื่องหมายแบบดิสก์ (อุปกรณ์เสริม) – เลือกอักขระทำเครื่องหมายได้ 38 ตัวโดยอัตโนมัติ
4. หน่วยเจาะ – แกนหมุนแต่ละตัวสามารถเคลื่อนที่ได้อย่างอิสระตามแกน X ภายใน 520 มม.
5. โครงเครื่องจักร – โครงสร้างแข็งแรง ความแข็งแกร่งที่โดดเด่น และความเสถียรเป็นพิเศษ
6. ระบบไฟฟ้า – การเขียนโปรแกรมและการใช้งานที่ใช้งานง่าย เข้ากันได้กับรูปแบบไฟล์ CAM NC1, DXF และ DSTV
7. หน่วยไฮดรอลิก & ระบบทำความเย็น – การจับยึดไฮดรอลิกสำหรับเหล็กเส้นพร้อมระบบระบายความร้อนด้วยอากาศ/เครื่องปรับอากาศ
8. สถานีไฮดรอลิก – รวมกับกลไกการระบายความร้อนด้วยน้ำ
การประมวลผลแบบเย็น: เครื่องเจาะเหล็ก H ใช้สำหรับการสร้างรูปแบบรูบนแผ่นเชื่อมต่อโปรไฟล์เหล็ก
โครงสร้างโดยรวม: เพลาภายนอกขับเคลื่อนด้วยเซอร์โวมอเตอร์และรองรับด้วยรางเชิงเส้นความแม่นยำสูง ทำให้มั่นใจได้ถึงความแม่นยำในการทำงานที่ยอดเยี่ยมทั่วทั้งระบบ

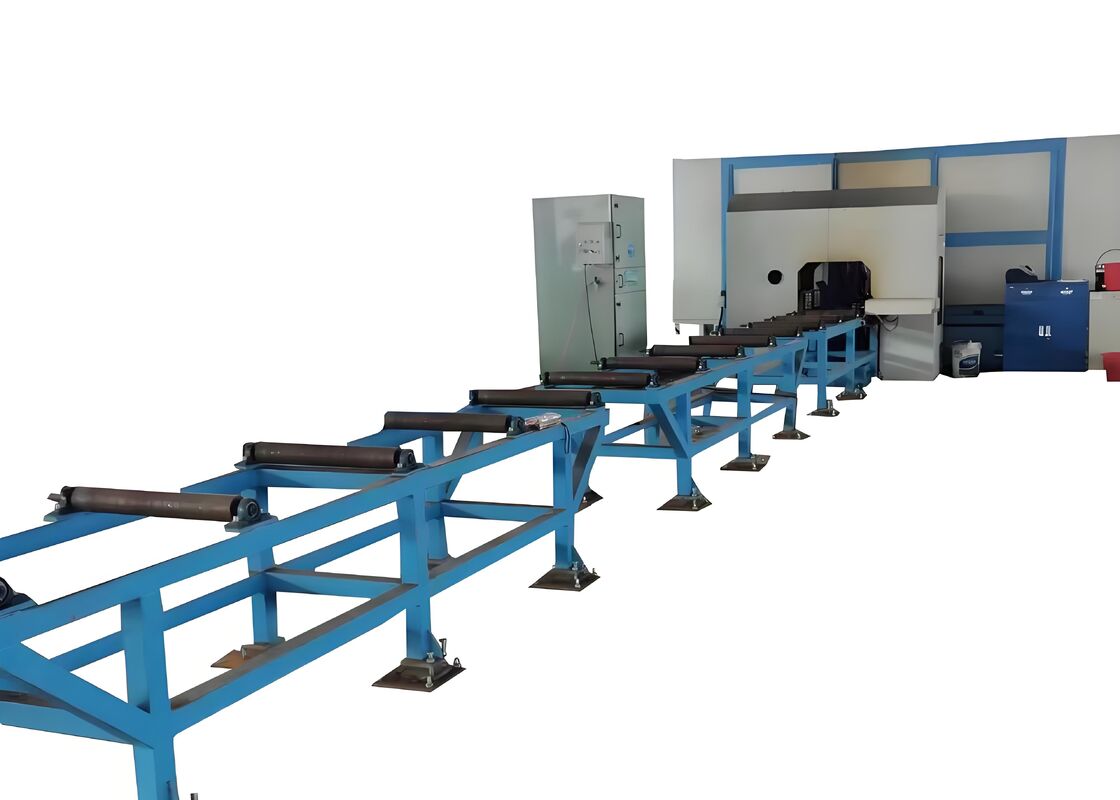

เฟรมลูกกลิ้งป้อน: ประกอบด้วยชุดลูกกลิ้งห้าชุด, ลูกกลิ้งที่ไม่ใช้กำลัง และล้อกำหนดตำแหน่งด้านข้าง เฟรมลูกกลิ้งป้อนมีดีไซน์ที่เรียบง่าย ใช้งานง่าย ความแม่นยำในการป้อนสูง และประสิทธิภาพที่น่าทึ่ง
พื้นที่จัดเก็บชิ้นงานสำเร็จรูป: เมื่อการเจาะเสร็จสิ้น ชิ้นงานจะถูกถ่ายโอนจากหน่วยเจาะและลำเลียงผ่านระบบลูกกลิ้งมอเตอร์พร้อมระบบขับเคลื่อนโซ่ ผลิตภัณฑ์สำเร็จรูปจะถูกจัดเก็บโดยตรงโดยใช้รถเข็นสี่ชุด
การป้อนอัตโนมัติ: ระบบจับยึดขั้นสูงช่วยลดการแทรกแซงด้วยตนเอง รางรถเข็นติดตั้งรางนำและตัวรองรับความแม่นยำสูง ทำให้การป้อนมีความเสถียรและแม่นยำ
ใช้งานง่าย: ระบบรองรับทั้งตัวเลือกการเขียนโปรแกรมแบบออนไลน์และออฟไลน์ สามารถถ่ายโอนข้อมูลภายนอกผ่านไดรฟ์ USB เข้ากันได้กับซอฟต์แวร์ TEKLA 3D และไฟล์ DSTV อย่างสมบูรณ์ ทำให้สามารถส่งออกโปรแกรมการประมวลผลได้โดยตรง
ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะ, ทำเครื่องหมาย และตัดเหล็กเส้นและแผ่นโลหะ CNC แสดงความสามารถในการประมวลผลได้อย่างมีประสิทธิภาพโดยการจัดการตัวอย่างเหล็ก H มาตรฐานที่มีความกว้างหน้าแปลนและความหนาเว็บที่แตกต่างกัน พร้อมด้วยตัวอย่างเหล็กรางน้ำที่มีขนาดหลากหลาย ชิ้นงานที่แสดงในการสาธิตเหล่านี้เน้นย้ำถึงความเชี่ยวชาญของเครื่องจักรในการบรรลุตำแหน่งรูที่แม่นยำ, เกลียวที่สะอาด และรูปแบบการทำเครื่องหมายที่ชัดเจนและแม่นยำ ซึ่งเป็นการเน้นย้ำถึงความแม่นยำและความน่าเชื่อถือที่ยอดเยี่ยมในการใช้งานจริง
เครื่องจักรนี้ออกแบบมาโดยเฉพาะสำหรับการประมวลผลรูความเร็วสูงบนเหล็ก H และเหล็กรางน้ำ มีแกนหมุนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ซึ่งควบคุมผ่านระบบ CNC โดยมีการป้อนเข้าจัดการโดยรถเข็น CNC เพื่อให้มั่นใจถึงประสิทธิภาพและความแม่นยำที่ยอดเยี่ยม มีการใช้งานอย่างแพร่หลายในภาคส่วนต่างๆ เช่น การก่อสร้าง การผลิตสะพาน และอุตสาหกรรมที่เกี่ยวข้องอื่นๆ
