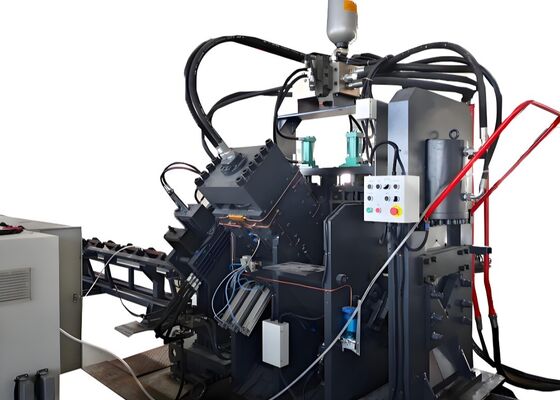

สายการผลิตมุมไฮดรอลิก CNC สำหรับการผลิตเสาสื่อสาร สายส่งกำลัง

หอคอยโทรคมนาคม การผลิต ไฮดรอลิก CNC Angle Line Power Transmission Line Tower

การนําเสนอสินค้า:

อุปกรณ์นี้เป็นอุปกรณ์ที่ใช้งานได้หลายประการ ซึ่งรวมความสามารถในการเจาะ จับและตัดเหล็กมุม เหล็กช่อง และแผ่นสามารถทํางานได้ 3 ประเภทบนวัสดุโลหะ.

โครงสร้างเครื่องจักร:

สายการผลิตนี้ประกอบด้วยส่วนประกอบหกส่วน: ส่วนการบรรทุกชิ้นงาน, ระบบอาหาร, เครื่องหลัก, ส่วนการบรรทุกผลิตภัณฑ์เสร็จ, ระบบควบคุมไฟฟ้า, และหน่วยพลังงานไฮดรอลิก

ปริมาตรสินค้า:

ลักษณะและประกอบด้วยส่วน:

1. ส่วนอาหาร

ส่วนอาหารประกอบด้วยช่องอาหารและรถรับประทาน CNC

ช่องทางการให้อาหาร: รวมถึงม้วนขนส่ง, แบรคเกต, กรอบ, การนําทางเชิงเส้นแม่นยํา, และล้อตําแหน่งด้านข้าง

รถขนส่งอาหาร CNC: รถขนส่งอาหารประกอบด้วยมอเตอร์เซอร์โว, เกียร์ขับเคลื่อน, เข็มขัดปรับปรุง, กรอบรถ, ไม้กั้นและเล็บกั้น.

ชิ้นส่วนการทํางานเริ่มต้นถูกวางด้วยมือใน clamp. clamp การให้อาหารตามคําแนะนําที่คอมพิวเตอร์ให้.

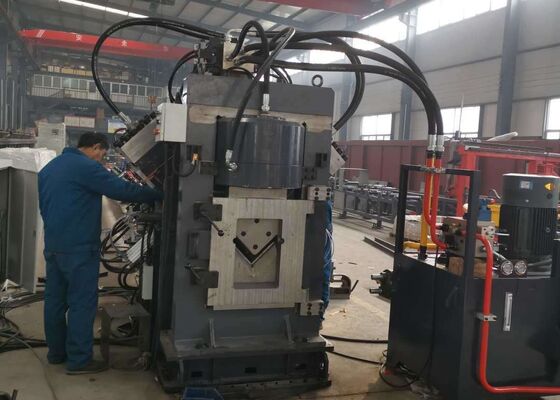

2เครื่องหลัก

ส่วนนี้ประกอบด้วยหน่วยกด, หน่วยตีพิมพ์, หน่วยสนับสนุน, หน่วยเจาะข้าง, และหน่วยตัด.

หน่วยกด: หน่วยนี้ถูกออกแบบมาเพื่อรักษาชิ้นงานและป้องกันการเบี่ยงเบนใด ๆ ในขณะเดียวกันยังทนแรงที่เกิดขึ้นระหว่างการเจาะและตัด

หน่วยคัดลอก: หน่วยคัดลอกประกอบด้วยฐานคงที่ของเครื่อง, กระบอกน้ํามันที่เคลื่อนฐาน, กระบอกหัวแรงไฮดรอลิก,กระบอกสี่ตําแหน่งที่ทําให้สามารถนําไปใช้งานได้สี่กล่องตัวอักษร, และกลไกการปรับด้วยมือ

หน่วยสนับสนุน: ระหว่างการให้อาหารวัสดุหน่วยสนับสนุนตั้งอยู่สูงกว่าหน่วยเจาะและเจาะเพื่อป้องกันสแตนเลสมุมจากการสัมผัสกับใบลวดด้านล่างหน่วยสนับสนุนถูกลดลงใต้หน่วยเจาะและเจาะเพื่อรับรองคุณภาพของการเจาะ, การทําเครื่องมือและการตัดตัด

หน่วยเจาะ: หน่วยนี้มีตําแหน่งเจาะสามด้านในแต่ละด้าน. ตําแหน่งเหล่านี้สามารถติดตั้งหัวเจาะขนาดต่าง ๆ ตามรายละเอียดของลูกค้าการวางตําแหน่งการเจาะถูกขับเคลื่อนโดยมอเตอร์ servo ผ่านลูกกลมสกรูและระบบรถไฟฉาก, รับประกันความแม่นยําสูงในการตั้งตําแหน่ง

หน่วยตัดเชื้อ: หน่วยนี้ประกอบด้วยกรอบร่างกาย, กระบอกพลังงานไฮดรอลิก, กล่องมีดด้านบน, กล่องมีดด้านล่าง, กลไกการแปลง, ส่วนประกอบการกด, และระบบส่ง.เครื่องสามารถตัดมุมเหล็ก, โลหะช่อง, และแผ่นโดยการแลกเปลี่ยนหม้อตัดที่แตกต่างกัน

ระบบการให้อาหารถูกออกแบบเพื่อป้องกันเหล็กมุมจากการสัมผัสกับใบลายล่าง. โปรไฟล์ที่แตกต่างกันสามารถตัดโดยการเปลี่ยนหม้อตาม.

3. หน่วยลดชิ้นงานเสร็จ

ส่วนนี้ประกอบด้วยม้วนรองรับชิ้นงานและแกนรองรับ

โดยการกดปุ่ม, ชิ้นงานสามารถถูกออกไปทางซ้ายหรือขวา, ขึ้นอยู่กับคําสั่งของลูกค้า.

4ภาคพลังงานไฮดรอลิก
อุปกรณ์นี้พร้อมกับสถานีไฮดรอลิกอิสระ ซึ่งอํานวยความสะดวกในการบํารุงรักษาอุปกรณ์ป้องกันการรั่วไหลของข้อได้อย่างมีประสิทธิภาพ. วาล์วไฮดรอลิกถูกบูรณาการผ่านบล็อควาล์ว, ใช้ทั้งวาล์วแผ่นและวาล์วกระสุนพร้อมกัน. การเชื่อมต่อท่อถูกปรับปรุงเพื่อระบบไฮดรอลิกที่คอมแพคต์มากขึ้น,ลดความสูญเสียในท่อน้ําให้น้อยที่สุด และรับประกันการใช้ประสิทธิภาพของระบบได้อย่างเต็มที่.

5การควบคุมไฟฟ้า
ระบบควบคุมไฟฟ้าของเครื่องจักรนั้นมีความก้าวหน้าและมีโครงสร้างดี พร้อมโปรแกรมง่ายและใช้งานง่ายโปรแกรมควบคุมติดตามการทํางานของเครื่องยนต์อย่างต่อเนื่อง, และในกรณีเกิดความผิดปกติ, จอ CRT แสดงข้อมูลรายละเอียดเกี่ยวกับความผิดพลาดและการแนะนําการแก้ไข.

ตัวอย่างเหล่านี้เป็นตัวแทนของมาตรฐานและปารามิเตอร์การประมวลผลที่ทั่วไปในอุตสาหกรรมหินมุมความแม่นยํา, และการผลิต พวกเขาทําหน้าที่เป็นจุดอ้างอิงที่ชัดเจนในการประเมินผลงานของอุปกรณ์และความสอดคล้องกับมาตรฐานการผลิตที่กําหนดการตัดสินใจที่พึ่งพาข้อมูล สําหรับการใช้งานในอนาคต.

ในการก่อสร้างสายส่งความดันสูงสุด (UHV) ที่หอคอยต้องทนต่อสภาพอากาศที่รุนแรงและภาระที่ใหญ่อุปกรณ์นี้มีบทบาทสําคัญในการประมวลผลส่วนประกอบเหล็กมุมที่ประกอบโครงสร้างหลักของหอคอยมันสามารถทําการเจาะและ stamping อย่างน่าเชื่อถือได้บนสแตนเลสมุมที่ใช้สําหรับร่างกายหอคอย, cross-arms และองค์ประกอบโครงสร้างสําคัญอื่น ๆการรับประกันขนาดที่แม่นยําและการเชื่อมต่อที่ปลอดภัย เพื่อรักษาความมั่นคงของหอคอย.
