การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 100×100×10~250×250×32 |
|---|---|---|---|
| แรงทำเครื่องหมาย(kN): | 1,000/1200 | จำนวนกลุ่มตัวละคร: | 4 |
| จำนวนตัวละคร: | 18 | ขนาดตัวอักษร (มม.): | 14*10*19 |
| แกนซีเอ็นซี: | 3 | ขนาดโดยรวม (ม.): | 32x7x2.5 |

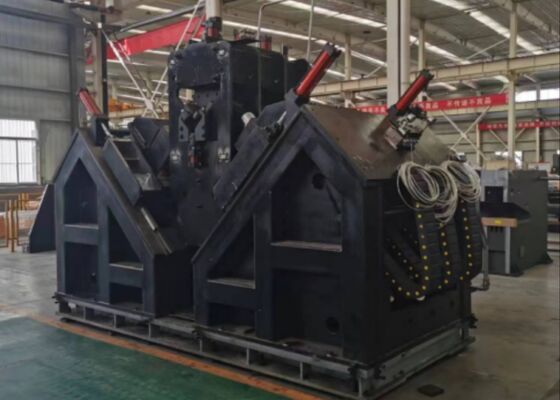

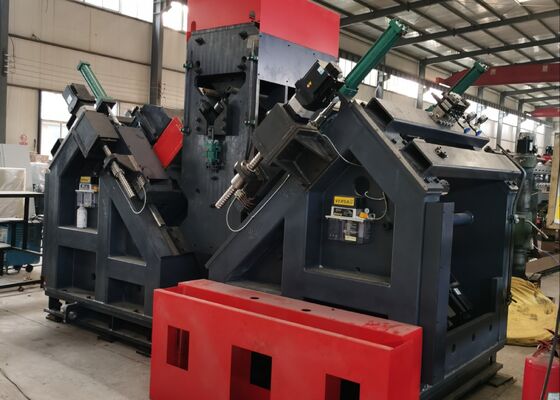

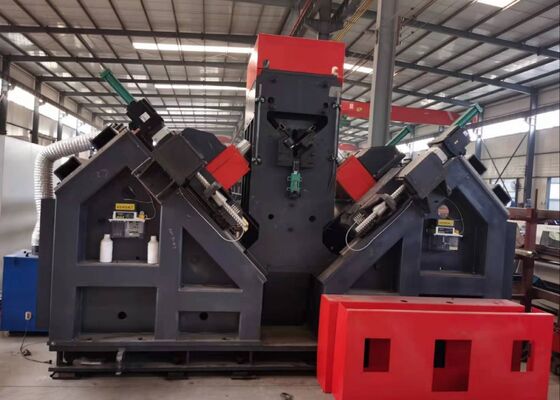

โรงงานผลิตหอคอยโทรคมนาคม CNC หอคอยมุม
การใช้สินค้า:
สายการผลิตถูกออกแบบมาเพื่อการตราและเจาะส่วนประกอบที่ใช้ในหอไฟฟ้า โครงสร้างการสื่อสาร และกรอบเหล็ก
คุณลักษณะโครงสร้างสินค้า:
เครื่องมีส่วนใหญ่ประกอบด้วยโต๊ะอาหารด้านข้าง, กลไกการให้อาหารพลิก, ช่องอาหาร, ระบบเครื่องหมายรถคัน CNC, หน่วยการตี, หน่วยเจาะ, หน่วยกด,เครื่องขนส่งวัสดุเสร็จระบบไฮดรอลิก ระบบปนูเมติก ระบบควบคุม และส่วนประกอบอื่นๆ
ปริมาตรหลัก:
| รุ่น | JNC2532 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 |
| เครื่องบดกระบวนการเจาะ | / |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 |
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) |
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | การปรับตัวแปลงแบบไม่มีขั้นตอน |
| ความเร็วการตัดสูงสุดของเครื่องเจาะ (m/min) | / |
| เครื่องแกน CNC | 3 |
| ระยะของรอยหลัง (มม.) | 50-220 (ไม่มีขั้นตอน) |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 |
| พลังการตรา (kN) | 1000/1200 |
| Qty ของกลุ่มตัวอักษร | 4 |
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14 × 10 × 19 |
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | การเย็นภายนอก |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม (m) | 32x7x25 |
ลักษณะสินค้า:
1สายการแปรรูปนี้ประกอบด้วยคอนเวียร์ข้ามคานเวียร์พลิก, คอนเวียร์อินฟีเดอร์, คาร์เร่อินฟีเดอร์ CNC,พร้อมกับสถานีไฮดรอลิกที่เกี่ยวข้องและระบบเย็นไฟฟ้า. มันใช้เทคโนโลยี CNC และมอเตอร์ servo สําหรับการให้อาหาร, รับประกันประสิทธิภาพสูงและความแม่นยําของชิ้นงานที่มั่นคง
2. หน่วยเจาะตั้งอยู่ทุกด้าน โดยแต่ละหน่วยสามารถรองรับเจาะสามขนาดที่แตกต่างกันหน่วยเจาะรองรับการเคลื่อนไหวที่ควบคุมโดย CNC เพื่อปรับความลึกเจาะรับรองการวางรูที่แม่นยํา.
3ความเร็วการหมุนของ spindles ทั้งหมดเป็นต่อเนื่องปรับผ่านเครื่องแปลง, ในขณะที่ความเร็วการให้อาหารยังมีความแตกต่างอย่างไม่สิ้นเชิงผ่านvalve ปรับความเร็ว.การเปลี่ยนระหว่างการให้อาหารเร็ว, การให้อาหารการทํางาน, และการถอนเร็วของ spindles เป็นอัตโนมัติเต็ม.
4สายเจาะมีหน่วยการตราเดียว, โดยที่ตําแหน่งการตราสามารถตั้งค่าได้อย่างง่ายดาย การตรา, การจับชิ้นงาน, และ feed สําหรับการเจาะถูกขับเคลื่อนโดยระบบไฮดรอลิก.ส่วนประกอบสําคัญมาจากผู้จําหน่ายต่างประเทศระบบเย็นหมุนเวียนถูกนําไปใช้เพื่อขยายอายุการใช้งานของเครื่องฝึก
5ทั้งกระบวนการการตราและการเจาะเป็นอัตโนมัติอย่างเต็มที่ องค์ประกอบที่เสร็จสิ้นถูกถอนผ่านอุปกรณ์หมุนเวียนแบบลมลดความเครียดทางกายภาพของคนทํางาน และนําข้อดีที่สําคัญไปกว่าผู้ผลิตที่แข่งขัน.
6ระบบควบคุมประกอบด้วยคอมพิวเตอร์หลัก, มอเตอร์ servo, PLC, สวิตช์การติดตามภายนอก, และส่วนประกอบอื่น ๆ โดยเพียงแค่การใส่ขนาดของชิ้นงานโปรแกรมการประมวลผลถูกผลิตโดยอัตโนมัตินอกจากนี้ โปรแกรมสามารถบันทึก, เลือก, แสดง, และสื่อสารตามหมายเลขชิ้นงาน.
7สายการแปรรูปมีอุปกรณ์รองรับและกดเพื่อรองรับความต้องการการแปรรูปสําหรับมุมที่มีการบิดที่ใหญ่กว่า
ตัวอย่างเหล่านี้แสดงให้เห็นถึงความหลากหลายของมาตรฐานและรูปแบบรูสําหรับเหล็กมุมที่ใช้ในการก่อสร้างหอไฟฟ้าสายส่งมันทําให้ผู้ใช้หรือผู้ตรวจสอบในอนาคตสามารถประเมินผลการทํางานของอุปกรณ์ได้, ให้ข้อมูลที่ชัดเจนและคอนกรีตเพื่อกําหนดว่าอุปกรณ์ตรงกับมาตรฐานการผลิตที่จําเป็นสําหรับการผลิตหอไฟสายส่ง
ในการก่อสร้างสายการส่งไฟฟ้าความดันสูงสุด (UHV) ที่หอโอนไฟฟ้าต้องทนต่อสภาพอากาศที่รุนแรงและภาระที่สูงอุปกรณ์นี้เป็นสิ่งจําเป็นสําหรับการประมวลผลส่วนประกอบเหล็กมุม ที่เป็นโครงสร้างรับน้ําหนักหลักของหอคอย. ทําการเจาะและ stamping การดําเนินงานบนสแตนเลสมุมที่ใช้ในตัวหอคอย cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆการรับประกันขนาดที่แม่นยําและผลประกอบการเชื่อมต่อที่น่าเชื่อถือซึ่งในทางกลับกัน จะทําให้มั่นคงถึงความสมบูรณ์แบบทางโครงสร้างในระยะยาวของหอโอนไฟฟ้า ตลอดระยะเวลาใช้งานทั้งหมด
