รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การงอ | แรงดันถังน้ำมัน (kN): | 3150 |
|---|---|---|---|
| ขนาดดัดสองด้านด้านนอก (ส้นเท้าขึ้น) (มม.): | L80*7~L360*40 | องศาการดัดงอสองด้านด้านนอกสำหรับมุม (°): | 30 |
| ช่วงการดัดงอไปข้างหน้าของเหล็กฉาก (มม.): | L100*10~L300*30 | มุมเหล็กไปข้างหน้าองศาการดัดงอเดียว (°): | 20 |
| ความหนาของแผ่นดัด (มม.): | 2-20 | ความกว้างของแผ่นดัด (มม.): | 900 |
| ระดับการดัดงอของแผ่นเพลท (°): | 90 |

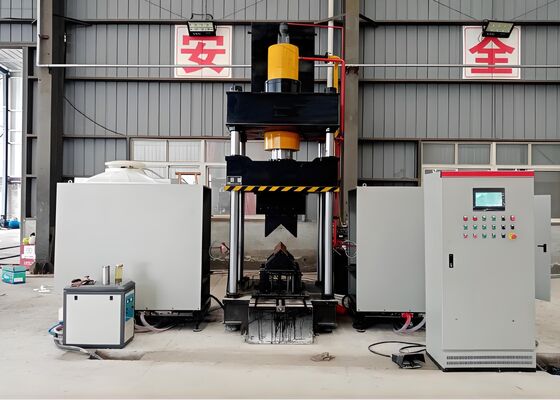

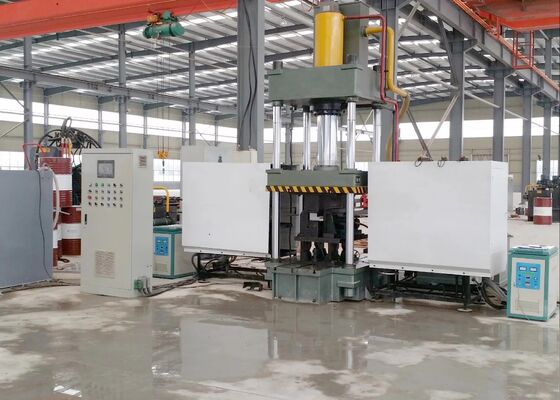

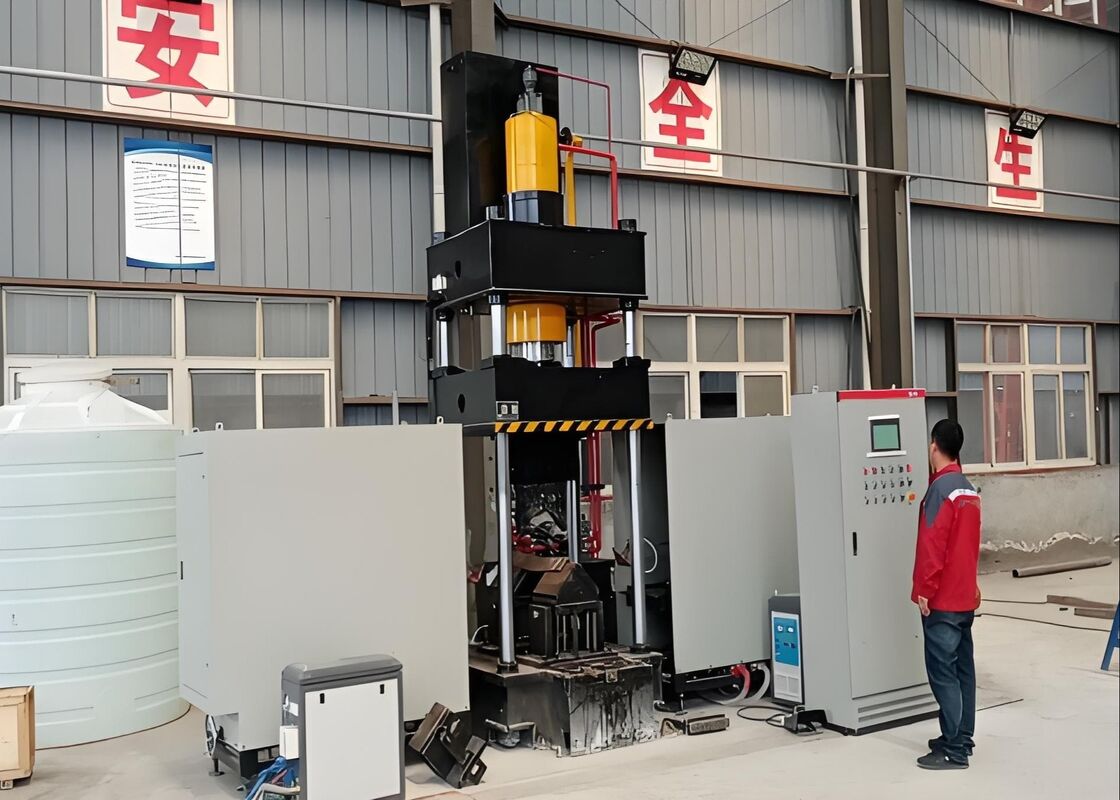

เครื่องดัดเหล็กโครงสร้างสะพานด้วยระบบ CNC สำหรับการผลิตหอพลังงานลม
แนะนำผลิตภัณฑ์:
ระบบดัดด้วยความร้อน CNC นี้ได้รับการออกแบบอย่างพิถีพิถันและทดสอบอย่างเข้มงวดในโรงงานเพื่อให้แน่ใจว่าสามารถดัดเหล็กฉากและแผ่นโลหะได้อย่างแม่นยำ ระบบนี้ได้รับการปรับแต่งมาโดยเฉพาะเพื่อตอบสนองความต้องการการผลิตที่เข้มงวดของอุตสาหกรรมต่างๆ เช่น การผลิตเหล็กโครงสร้าง การผลิตชิ้นส่วนเครื่องจักร และการแปรรูปโลหะสถาปัตยกรรม ด้วยความแม่นยำในการขึ้นรูปที่โดดเด่นและความสม่ำเสมอในการทำงานที่เชื่อถือได้ ระบบนี้รับประกันว่าเหล็กฉากและแผ่นโลหะที่ดัดงอจะสอดคล้องกับมาตรฐานมิติที่แน่นอนและข้อกำหนดโครงสร้าง ทำให้กระบวนการผลิตขั้นต่อไปเป็นไปอย่างราบรื่นและมีประสิทธิภาพ
พารามิเตอร์ผลิตภัณฑ์:
| รุ่น | HQ250-700 | HQ360-900 | ||
| แรงดันถังน้ำมัน (kN) | 1600 | 3150 | ||
| ขนาดการดัดสองด้านด้านนอก (ส้นขึ้น) (มม.) | L80*7~L250*32 | L80*7~L360*40 | ||
| องศาการดัดสองด้านออกสำหรับเหล็กฉาก (°) | 30° | 30° | ||
| ช่วงการดัดด้านเดียวไปข้างหน้าของเหล็กฉาก (มม.) | L80*7~L200*20 | L100*10~L300*30 | ||
| องศาการดัดด้านเดียวไปข้างหน้าของเหล็กฉาก (°) | 20° | 20° | ||
| ความหนาแผ่นดัด (มม.) | 2~16 | 2~20 | ||
| ความกว้างแผ่นดัด (มม.) | 700 | 900 | ||
| องศาการดัดสำหรับแผ่น (°) | 90° | 90° | ||
| ช่วงเปิด-ปิดเหล็กฉาก (มม.) | L80*7~L200*16 | L100*10~L300*30 | ||
| องศาเปิด-ปิดเหล็กฉาก (°) | 16° | 16° | ||
| ระยะชักถังน้ำมัน (มม.) | 800 | 950 | ||
| ความสูงเปิดสูงสุด (มม.) | 1300 | 1400 | ||
| กำลังมอเตอร์ (kW) | 15 | 22 | ||
| กำลังความร้อน (kW) | 60*2 | 120*2 | ||
| แกน CNC | 3 | 3 | ||
| ความจุถังน้ำมัน (ลิตร) | 630 | 720 | ||
| ขนาดโดยรวม (ม.) | 3.5x4.5x4.1 | 4.2x4.5x4.1 | ||
คุณสมบัติผลิตภัณฑ์:
1. ระบบนี้มาพร้อมกับตัวควบคุมลอจิกโปรแกรม (PLC) ระบบควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ (CNC) และมีอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย ช่วยให้ป้อนข้อมูลได้อย่างมีประสิทธิภาพและตรวจสอบพารามิเตอร์การทำงานแบบเรียลไทม์ การออกแบบนี้ช่วยให้มั่นใจได้ถึงประสบการณ์ที่คล่องตัวและเป็นมิตรต่อผู้ใช้สำหรับการดำเนินงานประจำ
2. เครื่องนี้ใช้เทคโนโลยีการทำความร้อนแบบเหนี่ยวนำอัลตราโซนิกอัจฉริยะที่ทันสมัย ซึ่งเป็นโซลูชันขั้นสูงที่ช่วยเพิ่มประสิทธิภาพการผลิต ลดต้นทุนการผลิต และรับประกันการปฏิบัติตามมาตรฐานและข้อบังคับด้านการคุ้มครองสิ่งแวดล้อมของโรงงานอย่างสมบูรณ์
3. ในฐานะระบบที่รวมเป็นหนึ่งเดียว อุปกรณ์นี้ช่วยขจัดความจำเป็นในการใช้เครื่องมือเพิ่มเติมหรือการปรับเปลี่ยนแม่พิมพ์ ซึ่งช่วยปรับปรุงและทำให้การกำหนดค่ากระบวนการผลิตทั้งหมดง่ายขึ้น
4. ด้วยการใช้เทคโนโลยีการควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ (CNC) ระบบนี้จึงมั่นใจได้ถึงการดัดชิ้นงานที่แม่นยำ รักษามาตรฐานคุณภาพผลิตภัณฑ์ระดับสูงอย่างสม่ำเสมอ พร้อมทั้งเพิ่มประสิทธิภาพการผลิตโดยรวม
5. อุปกรณ์นี้มาพร้อมกับระบบไฮดรอลิกแบบครบวงจรและหน่วยควบคุมไฟฟ้าแบบบูรณาการ ซึ่งเป็นการกำหนดค่าขั้นสูงที่รองรับการใช้งานที่ใช้งานง่าย ปลอดภัย และเชื่อถือได้ และตอบสนองความต้องการการผลิตปริมาณมาก
6. เทคโนโลยีการกดเย็นเหมาะสำหรับการแปรรูปส่วนประกอบเหล็กฉากที่มีขนาดไม่เกิน L100×L100×10 (มม.) โดยมีเงื่อนไขว่ามุมดัดที่ต้องการต้องไม่เกิน 5 องศา
7. เวลาวงจรมาตรฐานสำหรับการดำเนินการกดเย็นคือ 10 วินาทีต่อชิ้นงาน ในขณะที่วงจรการแปรรูปด้วยความร้อนใช้เวลา 120 วินาทีต่อหน่วย (ขึ้นอยู่กับเกรดวัสดุและข้อกำหนดมิติของส่วนประกอบที่กำลังแปรรูป) นอกจากนี้ การผลิตจะเริ่มขึ้นหลังจากอุณหภูมิความร้อนถึง 800 องศาเซลเซียส (ระยะร้อนแดง) โดยพารามิเตอร์กระบวนการที่แม่นยำจะถูกกำหนดตามประเภทของวัสดุและค่าความคลาดเคลื่อนของมุมดัดที่ต้องการ
8. ในระหว่างขั้นตอนการอบด้วยความร้อน เมื่อกำหนดพารามิเตอร์กระบวนการแล้ว ผู้ปฏิบัติงานสามารถเริ่มวงจรได้โดยการกดปุ่มเริ่มหรือใช้สวิตช์แป้นเหยียบเพื่อเปิดใช้งานลำดับการทำงานอัตโนมัติเต็มรูปแบบ ลำดับนี้จะทำตามขั้นตอนที่กำหนดไว้ล่วงหน้า รวมถึงการป้อนความร้อน การใช้พลังงานความร้อน การถอยกลับขององค์ประกอบความร้อนเมื่อเสร็จสิ้น การจับยึดและบีบอัดชิ้นงาน การยกแรม และการนำชิ้นงานที่แปรรูปออกในขั้นสุดท้าย
9. ในโหมดการแปรรูปด้วยความร้อนและการกดเย็นแบบบูรณาการ เมื่อกำหนดพารามิเตอร์กระบวนการแล้ว การดำเนินการกดเย็นสามารถเริ่มได้ทันที ลูกสูบกดไม่จำเป็นต้องกลับไปยังตำแหน่งเดิม แต่แม่พิมพ์กดด้านล่างจะถูกยกขึ้นเพื่อสร้างระยะห่าง 100 มม. ทำให้สามารถนำชิ้นงานออกได้ง่าย การไหลของกระบวนการที่คล่องตัวนี้ช่วยเพิ่มประสิทธิภาพกระบวนการโดยรวมได้อย่างมาก
ตัวอย่างการทดสอบเหล่านี้ ซึ่งได้มาจากสายการผลิตเครื่องเจาะ ตัด และทำเครื่องหมายเหล็กฉาก เป็นไปตามข้อกำหนดมาตรฐานและพารามิเตอร์การแปรรูปที่ใช้กันทั่วไปในอุตสาหกรรมหอคอยเหล็กฉาก พวกเขาให้วิธีการโดยตรงแก่ผู้ใช้ในการประเมินคุณภาพการแปรรูป ความแม่นยำ และฝีมือของอุปกรณ์ ซึ่งเป็นตัวบ่งชี้ประสิทธิภาพหลักที่แสดงให้เห็นถึงความสามารถของอุปกรณ์ในการตอบสนองความต้องการการดำเนินงานที่เข้มงวดของการผลิตหอคอยเหล็กฉาก
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งหอส่งไฟฟ้าสัมผัสกับสภาพอากาศที่รุนแรงและภาระโครงสร้างที่มาก อุปกรณ์นี้มีบทบาทสำคัญในการแปรรูปส่วนประกอบเหล็กฉากที่ประกอบเป็นโครงสร้างรับน้ำหนักหลักของหอคอย อุปกรณ์นี้ดำเนินการเจาะและปั๊มบนเหล็กฉากที่ใช้ในตัวหอคอย แขนไขว้ และองค์ประกอบโครงสร้างที่สำคัญอื่นๆ อย่างสม่ำเสมอ เพื่อให้มั่นใจถึงความแม่นยำที่แม่นยำและความสมบูรณ์ของโครงสร้างที่ยอดเยี่ยม กระบวนการนี้ช่วยเพิ่มความยืดหยุ่นโดยรวมของหอส่งไฟฟ้า ซึ่งมีความสำคัญต่อการทำงานที่เชื่อถือได้และต่อเนื่องของระบบส่งไฟฟ้า UHV
