การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 100×100×10~250×250×32 |
|---|---|---|---|
| แรงทำเครื่องหมาย(kN): | 1,000/1200 | จำนวนกลุ่มตัวละคร: | 4 |
| จำนวนตัวละคร: | 18 | ขนาดตัวอักษร (มม.): | 14*10*19 |
| แกนซีเอ็นซี: | 3 | ขนาดโดยรวม (ม.): | 32x7x2.5 |

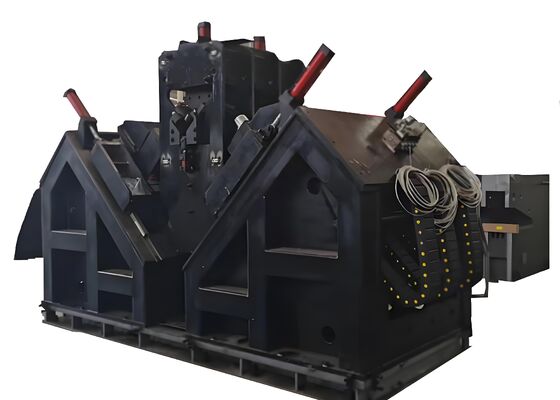

อุตสาหกรรมการแปรรูปเหล็กฉาก สายการเจาะเหล็กฉาก CNC การผลิตโครงสร้างเหล็ก
การใช้งานผลิตภัณฑ์:
สายการผลิตนี้ออกแบบมาสำหรับการมาร์กและการเจาะชิ้นส่วนที่ใช้ในหอส่งกำลัง โครงสร้างการสื่อสาร และโครงเหล็ก
ลักษณะโครงสร้างผลิตภัณฑ์:
เครื่องจักรประกอบด้วย โต๊ะป้อนด้านข้าง กลไกการป้อนแบบพลิกกลับ ช่องป้อน ระบบมาร์กแบบรถเข็น CNC หน่วยพิมพ์ หน่วยเจาะ หน่วยกด สายพานลำเลียงวัสดุสำเร็จรูป ระบบไฮดรอลิก ระบบนิวแมติก ระบบควบคุม และส่วนประกอบอื่นๆ
พารามิเตอร์หลัก:
| รุ่น | JNC2532 |
| ขนาดเหล็กฉาก (มม.) | 100×100×10~250×250×32 |
| ความยาวสูงสุดของชิ้นงาน (ม.) | 14 |
| เรียวของแกนเจาะ | / |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | φ40 |
| จำนวนดอกสว่านแต่ละด้าน (ชิ้น) | 3 (รวม 6 ชิ้นทั้งสองด้าน) |
| ความเร็วรอบสูงสุดของแกนหมุน (รอบ/นาที) | การปรับแบบไร้ขั้นบันไดด้วยทรานสดิวเซอร์ |
| ความเร็วตัดสูงสุดของดอกสว่าน (ม./นาที) | / |
| แกน CNC | 3 |
| ช่วงการมาร์กด้านหลัง (มม.) | 50-220 (ไร้ขั้นบันได) |
| ความเร็วป้อนเหล็กฉากสูงสุด (ม./นาที) | 40 |
| แรงมาร์ก (kN) | 1000/1200 |
| จำนวนชุดอักขระ | 4 |
| จำนวนอักขระในแต่ละชุด | 18 |
| ขนาดอักขระ (มม.) | 14×10×19 |
| ระบบหล่อเย็นดอกสว่าน | การหล่อเย็นภายนอก |
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง |
| ขนาดโดยรวม (ม.) | 32x7x2.5 |
คุณสมบัติผลิตภัณฑ์:
1. สายการแปรรูปนี้ประกอบด้วยสายพานลำเลียงแนวขวาง สายพานลำเลียงแบบพลิกกลับ สายพานลำเลียงขาเข้า รถเข็นขาเข้า CNC ชุดเจาะสองชุด ชุดมาร์กหนึ่งชุด สายพานลำเลียงขนถ่ายอัตโนมัติ และสถานีไฮดรอลิกที่เกี่ยวข้อง ระบบหล่อเย็นไฟฟ้า ใช้เทคโนโลยี CNC มอเตอร์เซอร์โวในการป้อน มีประสิทธิภาพสูง ความแม่นยำของชิ้นงานที่เสถียร
2. มีชุดเจาะหนึ่งชุดในแต่ละด้าน ชุดเจาะแต่ละชุดสามารถติดตั้งดอกสว่านขนาดต่างๆ กันได้สามดอก ชุดเจาะสามารถเคลื่อนที่แบบ CNC ได้ทั้งชุดเพื่อเปลี่ยนระยะห่างการเจาะ จึงมั่นใจในความแม่นยำของรู
3. ความเร็วรอบของแกนหมุนทั้งหมดปรับแบบไร้ขั้นบันไดด้วยทรานสดิวเซอร์ และความเร็วในการป้อนก็ปรับแบบไร้ขั้นบันไดด้วยวาล์วควบคุมความเร็ว การเปลี่ยนจากการป้อนเร็ว การทำงาน และการถอนกลับอย่างรวดเร็วของแกนหมุนทั้งหมดจะเสร็จสิ้นโดยอัตโนมัติ
4. ชุดมาร์กหนึ่งชุดในสายการเจาะ ระยะห่างการมาร์กสามารถตั้งค่าล่วงหน้าได้อย่างสะดวก การมาร์ก การจับยึดชิ้นงาน และการป้อนเข้าสำหรับการเจาะ ขับเคลื่อนด้วยระบบไฮดรอลิก ส่วนประกอบหลักนำเข้า ใช้ระบบหล่อเย็นแบบหมุนเวียนเพื่อยืดอายุการใช้งานของดอกสว่าน
5. การมาร์กและการเจาะทั้งหมดเสร็จสมบูรณ์โดยอัตโนมัติ เหล็กฉากที่เสร็จสมบูรณ์ทั้งหมดสามารถขนถ่ายได้ด้วยอุปกรณ์พลิกกลับแบบนิวแมติก เพื่อลดภาระงานของคนงาน ซึ่งมีข้อได้เปรียบที่ดีกว่าผู้ผลิตรายอื่น
6. ระบบควบคุมประกอบด้วยคอมพิวเตอร์โฮสต์ มอเตอร์เซอร์โว PLC สวิตช์ตรวจสอบภายนอก ฯลฯ เพียงป้อนขนาดของชิ้นงาน โปรแกรมการแปรรูปจะถูกสร้างขึ้นโดยอัตโนมัติ นอกจากนี้ โปรแกรมยังสามารถบันทึก เลือก แสดง และสื่อสารได้ตามหมายเลขชิ้นงาน
7. สายการผลิตติดตั้งอุปกรณ์รองรับและกดเพื่อตอบสนองความต้องการในการแปรรูปเหล็กฉากที่มีการดัดงอมากขึ้น
ตัวอย่างเหล่านี้ครอบคลุมข้อกำหนดมาตรฐานและรูปแบบรูของเหล็กฉากที่ใช้ในการก่อสร้างหอส่งกำลังไฟฟ้าอย่างกว้างขวาง ช่วยให้ผู้ใช้หรือผู้ตรวจสอบที่มีศักยภาพสามารถประเมินประสิทธิภาพการทำงานของอุปกรณ์ได้ด้วยสายตา โดยให้ข้อมูลอ้างอิงที่เป็นรูปธรรมและตรงไปตรงมาเพื่อพิจารณาว่าอุปกรณ์ตรงตามมาตรฐานการผลิตจริงที่จำเป็นสำหรับการผลิตหอส่งกำลังไฟฟ้าหรือไม่
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งหอส่งกำลังต้องทนทานต่อสภาพอากาศที่รุนแรงและน้ำหนักบรรทุกที่มาก อุปกรณ์นี้มีบทบาทสำคัญในการแปรรูปส่วนประกอบเหล็กฉากสำหรับโครงสร้างรับน้ำหนักหลักของหอคอย ทำการเจาะและปั๊มบนเหล็กฉากที่ใช้ในตัวหอคอย แขนไขว้ และส่วนประกอบโครงสร้างที่จำเป็นอื่นๆ เพื่อให้มั่นใจในความแม่นยำของมิติสูงและประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้ ซึ่งจะช่วยให้มั่นใจในเสถียรภาพของโครงสร้างระยะยาวของหอส่งกำลังตลอดอายุการใช้งานทั้งหมด
