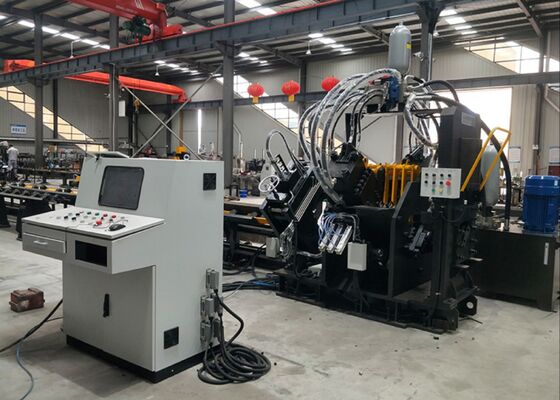

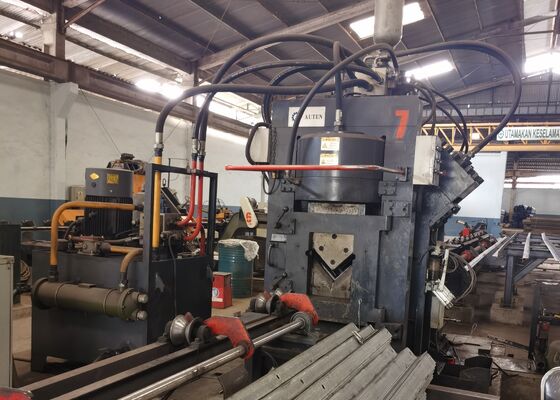

เครื่องเจาะเหล็กฉากอัตโนมัติ CNC สำหรับผลิตโครงสร้างสถานีไฟฟ้าสำหรับหอคอยแลตทิซ

เครื่องเจาะเหล็กฉากอัตโนมัติ CNC สำหรับโครงสร้างหอคอย

แนะนำผลิตภัณฑ์:

เครื่องนี้เป็นอุปกรณ์ที่รวมการเจาะ การตีตรา และการตัดสำหรับเหล็กฉาก เหล็กรางน้ำ และแผ่นเหล็ก เครื่องเดียวสามารถทำงานสามอย่างสำหรับวัสดุโลหะสามชนิด โครงสร้างของเครื่องมีข้อดีบางประการ:

โครงสร้างเครื่องจักร:

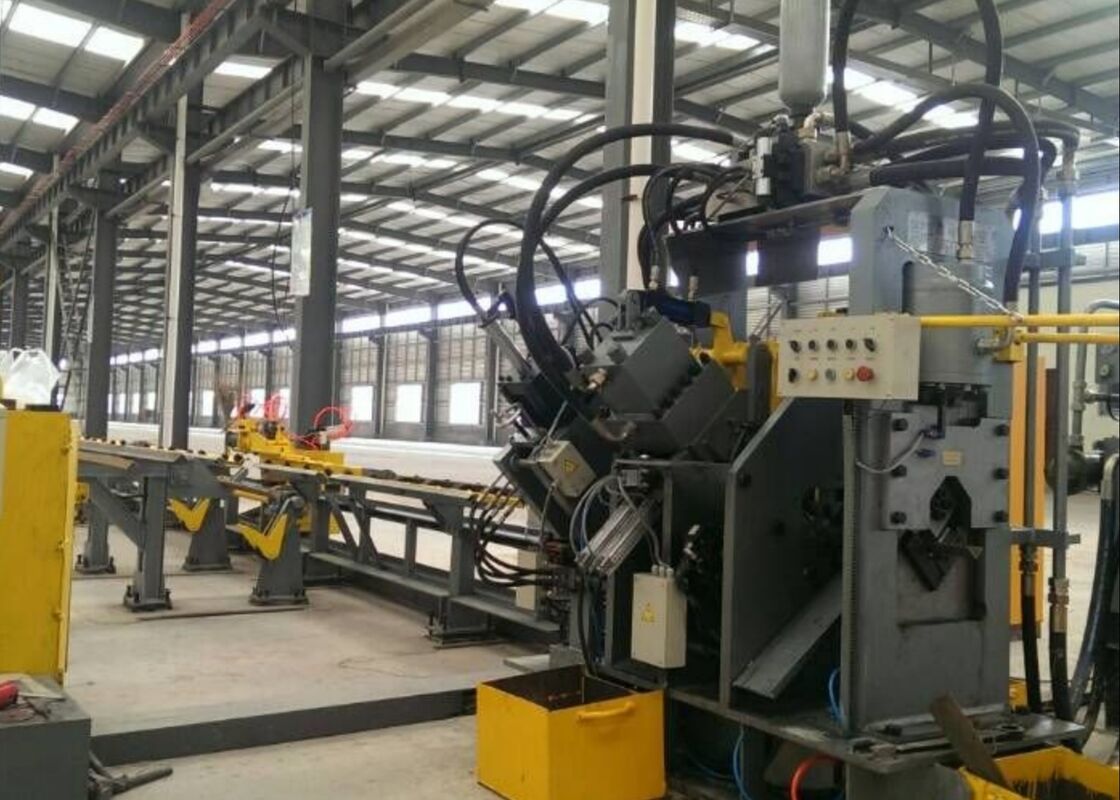

สายการผลิตนี้ประกอบด้วยหกส่วน: ส่วนโหลดชิ้นงาน ส่วนป้อน ส่วนเครื่องหลัก ส่วนขนถ่ายชิ้นงานสำเร็จ ส่วนควบคุมไฟฟ้า และส่วนกำลังไฮดรอลิก

พารามิเตอร์ผลิตภัณฑ์:

คุณสมบัติและส่วนประกอบ:

1. ส่วนป้อน

ส่วนป้อนประกอบด้วยช่องป้อนและรถป้อนควบคุมด้วยระบบตัวเลข

ช่องป้อน: ประกอบด้วยลูกกลิ้งลำเลียง, ขายึด, แร็ค, รางนำเชิงเส้นความแม่นยำ, ล้อกำหนดตำแหน่งด้านข้าง
รถป้อนควบคุมด้วยระบบตัวเลข: ประกอบด้วยมอเตอร์เซอร์โว, เฟืองขับ, สายพานซิงโครไนซ์, โครงรถป้อน, แกนจับยึด และกรงเล็บจับยึด

ชิ้นงานจะถูกส่งเข้าที่จับยึดด้วยมือ จากนั้นรถป้อนจะถูกส่งไปยังเครื่องหลักโดยอัตโนมัติโดยมอเตอร์เซอร์โวเพื่อทำการเจาะและตัดตามคำสั่งของคอมพิวเตอร์

2. เครื่องหลัก

ส่วนนี้ประกอบด้วยชุดกด, ชุดตีตรา, ชุดรองรับ, ชุดเจาะด้านข้าง และชุดตัด

ชุดกด: ใช้สำหรับยึดชิ้นงาน ป้องกันการเบี่ยงเบน และรับแรงเจาะและแรงตัด

ชุดตีตรา: ประกอบด้วยฐานยึดของเครื่อง, กระบอกน้ำมันที่เคลื่อนฐาน, กระบอกหัวกำลังไฮดรอลิก, กระบอกสี่ตำแหน่งที่ทำให้เกิดการสลับกล่องตัวอักษรทั้งสี่ และกลไกการปรับด้วยมือ

ชุดรองรับ: เมื่อป้อนวัสดุ ชุดรองรับจะสูงกว่าชุดเจาะและชุดตีตรา เพื่อป้องกันไม่ให้เหล็กฉากชนกับใบมีดด้านล่าง เมื่อเจาะวัสดุ ชุดรองรับจะต่ำกว่าชุดเจาะและชุดตีตรา เพื่อให้มั่นใจในคุณภาพของการตีตรา การเจาะ และการตัด

ชุดเจาะ: หน่วยนี้มีตำแหน่งเจาะสามตำแหน่งในแต่ละด้าน ตำแหน่งเจาะทั้งสามสามารถติดตั้งหัวเจาะที่มีเส้นผ่านศูนย์กลางแตกต่างกันตามอุปกรณ์ของลูกค้า การกำหนดตำแหน่งการเจาะขับเคลื่อนด้วยมอเตอร์เซอร์โวผ่านสกรูบอลและรางสี่เหลี่ยม เพื่อให้มั่นใจในความแม่นยำในการกำหนดตำแหน่งสูง

ชุดตัด: ประกอบด้วยโครงเครื่อง, กระบอกกำลังไฮดรอลิก, กล่องมีดบน, กล่องมีดล่าง, กลไกการเคลื่อนที่, ชิ้นส่วนกด และชิ้นส่วนรองรับ เครื่องสามารถตัดเหล็กฉาก เหล็กรางน้ำ และแผ่นเหล็กได้โดยการเปลี่ยนแม่พิมพ์ตัดที่แตกต่างกัน

อุปกรณ์ป้อนสามารถป้องกันไม่ให้เหล็กฉากชนกับใบมีดด้านล่าง สามารถตัดโปรไฟล์สามแบบได้โดยการเปลี่ยนแม่พิมพ์ที่แตกต่างกัน

3. หน่วยขนถ่ายชิ้นงานสำเร็จ

ประกอบด้วยลูกกลิ้งรองรับชิ้นงานและแกนรองรับ

กดปุ่มเพื่อหมุนชิ้นงานออกไปทางด้านซ้ายหรือด้านขวา (ตามความต้องการของลูกค้า)

4. ส่วนกำลังไฮดรอลิก
เครื่องนี้ใช้สถานีไฮดรอลิกแบบสแตนด์อโลน ซึ่งสะดวกต่อการบำรุงรักษาอุปกรณ์ ข้อต่อท่อทั้งหมดเชื่อมต่อด้วยชนิดปลอกหุ้ม ซึ่งช่วยขจัดปัญหาการรั่วไหลของข้อต่อได้อย่างมีประสิทธิภาพ วาล์วไฮดรอลิกเชื่อมต่อด้วยบล็อกวาล์ว และใช้วาล์วแผ่นและวาล์วแบบตลับพร้อมกัน การเชื่อมต่อท่อทำให้ระบบไฮดรอลิกแน่นหนาขึ้น การสูญเสียในท่อลดลงเหลือน้อยที่สุด ประสิทธิภาพของระบบถูกนำมาใช้อย่างเต็มที่

5. การควบคุมด้วยไฟฟ้า
ระบบควบคุมด้วยไฟฟ้าของเครื่องมีความทันสมัยและสมเหตุสมผล การตั้งโปรแกรมชิ้นงานเรียนรู้ง่ายและใช้งานง่าย
ซอฟต์แวร์ควบคุมจะตรวจสอบการทำงานของเครื่องตลอดเวลา เมื่อเกิดข้อผิดพลาด CRT จะแสดงสาเหตุของข้อผิดพลาดและวิธีการแก้ไขโดยละเอียด

ตัวอย่างเหล่านี้สะท้อนถึงมาตรฐานและเงื่อนไขการประมวลผลทั่วไปภายในอุตสาหกรรมหอคอยเหล็กฉาก ช่วยให้ผู้ใช้สามารถประเมินคุณภาพ ความแม่นยำ และฝีมือของอุปกรณ์ได้โดยตรง ตัวอย่างเหล่านี้ทำหน้าที่เป็นเกณฑ์มาตรฐานที่จับต้องได้สำหรับการประเมินประสิทธิภาพของอุปกรณ์และการปฏิบัติตามมาตรฐานการผลิตเฉพาะ ทำให้การตัดสินใจที่ได้รับข้อมูลและขับเคลื่อนด้วยข้อมูลสำหรับการใช้งานในอนาคตเป็นไปได้ง่ายขึ้น

ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งหอคอยจำเป็นต้องทนทานต่อสภาพอากาศที่รุนแรงและรับน้ำหนักมาก อุปกรณ์นี้จึงมีความสำคัญอย่างยิ่งในการประมวลผลส่วนประกอบเหล็กฉากที่ประกอบเป็นโครงสร้างหลักของหอคอย อุปกรณ์นี้ดำเนินการเจาะและปั๊มบนเหล็กฉากที่ใช้สำหรับตัวหอคอย แขนไขว้ และส่วนประกอบโครงสร้างสำคัญอื่นๆ อย่างสม่ำเสมอ เพื่อให้มั่นใจในมิติที่แม่นยำและการเชื่อมต่อที่ปลอดภัยซึ่งรักษาเสถียรภาพโดยรวมของหอคอย
