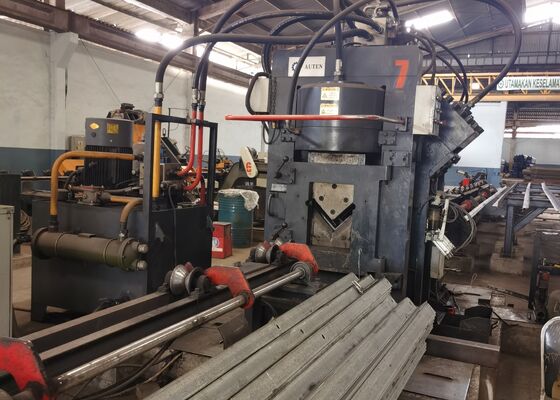

การแปรรูปเหล็กมุมเหล็ก CNC Angle Line JNC1616 ส่วนประกอบของหอไฟฟ้าพลังงานลม

การแปรรูปเหล็กมุมเหล็ก CNC Angle Line JNC1616 ส่วนประกอบของหอไฟฟ้าพลังงานลม

การนําเสนอสินค้า:

เครื่องนี้เป็นสายการผลิตพิเศษอัตโนมัติที่ใช้สําหรับเครื่องหมายเหล็กมุม, การเจาะ (รูกลม,รูโอวาล) และการตัดส่วนใหญ่ในด้านอุตสาหกรรมหอคอยเหล็กมุมอุปกรณ์ประกอบไฟฟ้าโรงงานก่อสร้างโครงสร้าง

ส่วนประกอบหลัก:

เครื่องนี้ส่วนใหญ่ประกอบด้วยคอนเวียร์ขั้ว ระบบการบรรทุกหมุน, คอนเวียร์ feed feed, คัน CNC feed feed, หน่วยการเจาะ, หน่วยการตรา, หน่วยการตัด, คอนเวียร์การลด,และไฮดรอลิก, ระบบไฟฟ้าและปนูเมติก เป็นต้น

ปริมาตรสินค้า:

ลักษณะและประกอบด้วยส่วน:

1ส่วนการบรรทุก:
มันประกอบด้วยโต๊ะขนส่งแนวราบและหน่วยบรรทุกที่พลิก
(1) โต๊ะขนส่งแนวราบถูกขับเคลื่อนโดยสเปร็อคต์และโซ่, และทําความร่วมกันของโซ่สามกับบล็อกการสลับ.นี้ทําให้สแตนเลสมุมที่มั่นคงและเสียงต่ําในกระบวนการส่ง.
(2) หน่วยย้อนหลังและการบรรทุกถูกขับเคลื่อนโดยสปิริกและโซ่, และผ่านแกนยาวและการเชื่อมต่อที่ทําเองเพื่อทําความเข้าใจการปรับสynchronization ของแขนหมุนสามแขนกับการฟื้นฟูเล็บ.การทํางานของส่วนนี้นําเหล็กมุมที่จะได้รับการประมวลผลในลําเลียงบนตารางวัสดุไปยังช่องอาหาร.

2ส่วนอาหาร:
มันประกอบด้วยช่องอาหารและหน่วยรถคัน CNC ส่วนใหญ่
(1) ช่องอาหารประกอบด้วยโรลเลอร์ขนส่ง, หมุน, ราคการส่งส่ง, และการเคลื่อนไหวสาย.
(2) รถขนส่งอาหารประกอบด้วยร่างกายเคลื่อนไหว, เครื่องกั้น, กระบอกกั้น, กระบอกสวิง, มอเตอร์เซอร์โว, และโคเดอร์.รถขนอาหารถูกเคลื่อนไหวโดยรถเลื่อนทางบนระนาบและด้านข้างของ rack การขับเคลื่อนบนช่องอาหารด้วย clamper ตามคําสั่งจากคอมพิวเตอร์.

3. ส่วนหลักของเครื่อง:
มันประกอบด้วยหน่วยสแตนเลสมุมกด, หน่วยเครื่องหมาย, หน่วยเจาะและหน่วยตัด
(1) ปฏิบัติการหลักของหน่วยกดคือกดเหล็กมุมเพื่อป้องกันเหล็กมุมจากการเบี่ยงเบนที่นําไปสู่ความผิดพลาดความแม่นยํา
(2) หน่วยการตราสามารถทําความเข้าใจตําแหน่งแลกเปลี่ยนของกล่องสี่ตัวอักษร ตามคําแนะนําของคอมพิวเตอร์, ตราในตําแหน่งที่ต้องการโดยการวาดภาพโดยวิธีการกลไกการปรับมือเพิ่มขึ้นทําให้มันง่ายที่จะเปลี่ยนตําแหน่งของหัวตัวอักษรเพื่อปรับตัวให้เข้ากับตําแหน่งการตีพิมพ์ของรายละเอียดต่าง ๆ ของเหล็กมุม
(3) อุปกรณ์การเจาะ: ในทุกด้านสามารถได้รับการจัดสรรด้วยสามรายละเอียดที่แตกต่างกันของเจาะ, ในเจาะแต่ละมีอุปกรณ์กล่องอากาศ.ในแท่งพิสตันของกระบอกอากาศมีบล็อกคูชั่นที่ตั้งอยู่ระหว่างแท่งเจาะและหัวกดของกระบอกไฮดรอลิกตามคําสั่งของคอมพิวเตอร์ การชกจะถูกเลือกโดยอัตโนมัติกระปุกอากาศที่ตรงกันถูกเลือกที่จะผลักกดบล็อคหมอนที่ตรงกันเพื่อทําความเข้าใจการเลือกของ Punches;

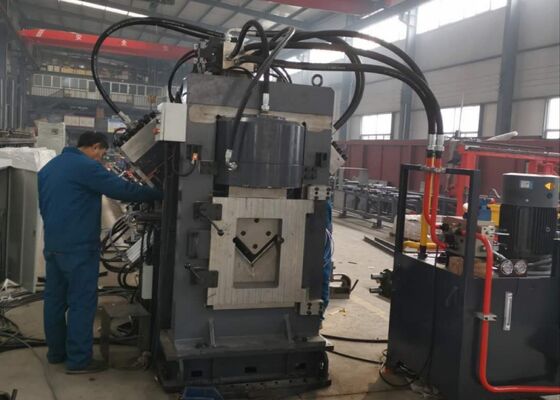

(4) หน่วยตัดประกอบด้วยร่างกายแบบกรอบ, กระบอกตัด, มีดด้านบน
เครื่องกลไกมีดล่าง สามารถปรับช่องว่างตามความหนาของเหล็กมุมเพื่อรับรองคุณภาพการตัด

4. การลดส่วนของผลิตภัณฑ์เสร็จ:
มันประกอบด้วยม้วนรองรับชิ้นงานและกระบอกหมุน. ผ่านการควบคุมปุ่มบนสถานีปุ่ม, ชิ้นงานที่ประมวลผลถูกหมุนออกและวางอยู่ด้านซ้ายหรือด้านขวา.

5. สถานีไฮดรอลิคประกอบด้วยถังน้ํามัน, ความดันสูงและกลุ่มปั๊มความดันต่ํา, เครื่องเย็น, กลุ่มวาล์วหลักและกลุ่มวาล์วควบคุมอื่น ๆมันใช้เพื่อให้พลังงานการทํางานสําหรับกล่องน้ํามันแต่ละของเครื่อง.
ระบบการเย็น ใช้เทคโนโลยีการเย็นน้ํามัน เพื่อรับรองคุณภาพการเย็นของน้ํามัน

6ระบบควบคุมไฟฟ้า:
มันประกอบด้วยตู้ควบคุมไฟฟ้า กล่องควบคุมและสถานีควบคุมรถตู้
(1) บนคอมพิวเตอร์โฮสต์มีการติดตั้งโปรแกรมควบคุมที่นําเข้าปารามิเตอร์การประมวลผลในคอมพิวเตอร์เพื่อจบการเขียนโปรแกรมคอมพิวเตอร์ยังระบุไฟโปรแกรมที่ทําจาก CAD หรือ CAM.
(2) โดยมี PLC ของบริษัท มิตซูบิชิญี่ปุ่นเป็นแกนควบคุม, มันพร้อมกับโมดูล CNC สามแกนที่สร้างวงจรควบคุมตําแหน่งร่วมกันกับ servos แกน X, A และ B,ดังนั้น PLC และ CNC จะรวมกันซึ่งช่วยเพิ่มความน่าเชื่อถือของระบบได้มาก
(3) การขับเคลื่อนแกน X, A, B ใช้เครื่องยนต์ servo brushless AC ที่ทันสมัยเพื่อให้แน่ใจว่าการตั้งตําแหน่งที่รวดเร็วและแม่นยําและไม่ต้องบํารุงรักษา
(4) โปรแกรมควบคุมติดตามการทํางานของเครื่องจักรทุกเวลา เมื่อเกิดความผิดพลาดจอจะแสดงสาเหตุรายละเอียดและวิธีการรักษาของความผิดพลาด

ตัวอย่างเหล่านี้เป็นตัวแทนของมาตรฐานและฉากการแปรรูปแบบในอุตสาหกรรมหินมุมและการผลิตของอุปกรณ์พวกเขาเป็นจุดอ้างอิงที่ชัดเจนในการประเมินผลงานของอุปกรณ์และความสอดคล้องกับมาตรฐานการผลิตเฉพาะเจาะจงการตัดสินใจที่พัฒนาจากข้อมูล สําหรับการใช้งานในอนาคต.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towers. มันดําเนินการเจาะและ stamping อย่างต่อเนื่องบนเหล็กมุมที่ใช้สําหรับร่างกายหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆการรับประกันขนาดที่แม่นยํา และการเชื่อมต่อที่น่าเชื่อถือ เพื่อรักษาความมั่นคงของหอคอย.
