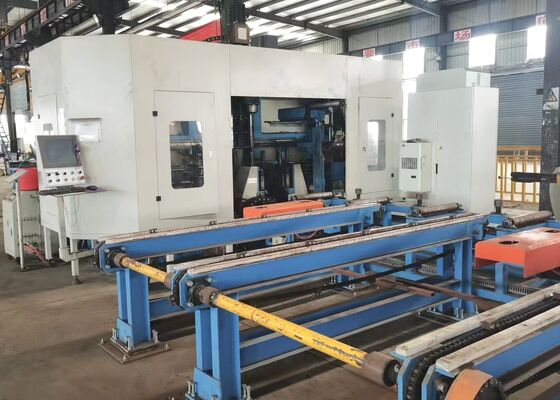

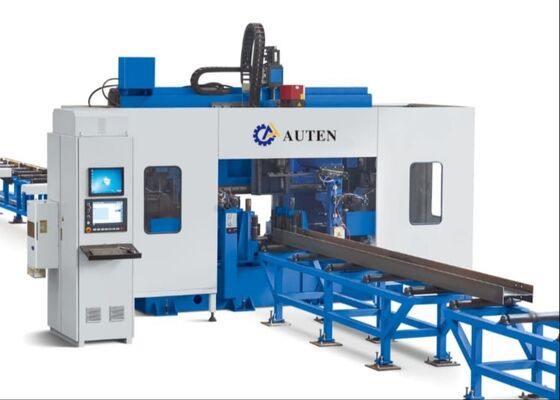

เครื่องเจาะ H-Beam CNC 3 มิติสำหรับงานวิศวกรรมสะพานและการผลิตหอส่งกำลัง

เครื่องเจาะ H-beam CNC 3 มิติสำหรับงานวิศวกรรมสะพานและการผลิตหอส่งสัญญาณ

แนะนำผลิตภัณฑ์:

เครื่องจักรซีรีส์ BHD เป็นโซลูชันการเจาะแบบพิเศษที่ออกแบบมาสำหรับคานที่มีความกว้างสูงสุด 1250 มม. และความสูงสูงสุด 600 มม. ส่วนใหญ่ใช้สำหรับการเจาะรูบนคาน H, คานช่อง, คานมุม และท่อสี่เหลี่ยม การกำหนดตำแหน่งและการป้อนของแกนหมุนทั้งสามตัวขับเคลื่อนด้วยเซอร์โวมอเตอร์อย่างเต็มที่ เครื่องนี้มีแกนหมุนที่ขับเคลื่อนด้วยเกียร์, การป้อนด้วยเซอร์โวมอเตอร์ และการป้อนเข้าด้วยแคร่ CNC อุปกรณ์นี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การก่อสร้าง การผลิตสะพาน และสาขาที่เกี่ยวข้องอื่นๆ

ข้อมูลการกำหนดค่าผลิตภัณฑ์:

การใช้งาน:

เครื่องนี้ออกแบบมาเพื่อการเจาะคาน H, เหล็กช่อง และคานกล่องเป็นหลัก และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การผลิตเหล็ก การก่อสร้าง การผลิตสะพาน โครงสร้างที่จอดรถสามมิติ และอื่นๆ เครื่องเจาะเหล็กส่วน 3D CNC แบบ 7 แกน ใช้เซอร์โวมอเตอร์เจ็ดตัวเพื่อการกำหนดตำแหน่งที่แม่นยำในสองแกนแนวตั้ง หนึ่งแกนแนวนอน และหนึ่งแกนตามยาว พร้อมด้วยการป้อนด้วยเซอร์โวสำหรับแกนหมุนทั้งสาม เครื่องนี้มีพื้นผิวการเจาะสามด้าน แต่ละด้านมีแกนเจาะเฉพาะ แต่ละแกนหมุนขับเคลื่อนด้วยมอเตอร์ควบคุมความถี่ พร้อมการป้อนควบคุมด้วยเซอร์โวเพื่อประสิทธิภาพสูงสุด สามารถประมวลผลรูที่มีเส้นผ่านศูนย์กลาง 1 มม. เครื่องเจาะทั้งสามด้านของชิ้นงานในการทำงานครั้งเดียว ทำให้มั่นใจได้ถึงประสิทธิภาพสูงและการวางตำแหน่งรูที่แม่นยำ เครื่องนี้มีบทบาทสำคัญในการรักษามาตรฐานคุณภาพในภาคการผลิตเหล็กและการผลิต

คุณสมบัติหลักของสายการเจาะคาน CNC:

1. สายพานลำเลียงเข้า & แคร่ป้อน – รวดเร็ว เชื่อถือได้ และแม่นยำ
2. สายพานลำเลียงขวาง & ระบบโหลด (อุปกรณ์เสริม) – เพิ่มประสิทธิภาพการทำงาน
3. หน่วยทำเครื่องหมายแบบดิสก์ (อุปกรณ์เสริม) – เลือกอักขระทำเครื่องหมาย 38 ตัวโดยอัตโนมัติ
4. หน่วยเจาะ – แกนหมุนแต่ละตัวสามารถเคลื่อนที่ได้อย่างอิสระตามแกน X ภายใน 520 มม.

5. โครงเครื่อง – โครงสร้างแข็งแรง ความแข็งแกร่งสูง และความเสถียรเป็นพิเศษ
6. ระบบไฟฟ้า – การเขียนโปรแกรมและการทำงานที่ใช้งานง่าย เข้ากันได้กับรูปแบบไฟล์ CAM NC1, DXF และ DSTV
7. หน่วยไฮดรอลิก & ระบบทำความเย็น – การจับยึดคานด้วยไฮดรอลิก และระบบระบายความร้อนด้วยอากาศ/ระบบปรับอากาศ
8. สถานีไฮดรอลิก – รวมกับระบบระบายความร้อนด้วยน้ำ

การประมวลผลแบบเย็น: เครื่องเจาะ H-beam ใช้สำหรับการเจาะรูปแบบรูบนแผ่นเชื่อมต่อโปรไฟล์เหล็ก

.

โครงสร้างโดยรวม: เพลาภายนอกขับเคลื่อนด้วยเซอร์โวมอเตอร์และนำทางด้วยรางเชิงเส้นความแม่นยำสูง ทำให้มั่นใจได้ถึงความแม่นยำในการทำงานที่เหนือกว่าตลอดทั้งระบบ

โครงป้อนลูกกลิ้ง: ประกอบด้วยชุดลูกกลิ้งห้าชุด ลูกกลิ้งที่ไม่ใช้กำลัง และล้อกำหนดตำแหน่งด้านข้าง โครงป้อนลูกกลิ้งมีการออกแบบที่เรียบง่าย ใช้งานง่าย ความแม่นยำในการป้อนสูง และประสิทธิภาพที่โดดเด่น

พื้นที่จัดเก็บชิ้นงานสำเร็จรูป: ชิ้นงานจะถูกถ่ายโอนจากหน่วยเจาะและลำเลียงผ่านระบบลูกกลิ้งขับเคลื่อนด้วยมอเตอร์พร้อมโซ่ จากนั้นผลิตภัณฑ์ที่เสร็จสมบูรณ์จะถูกจัดเก็บโดยตรงโดยใช้รถเข็นสี่ชุด

การป้อนอัตโนมัติ: ระบบจับยึดอัจฉริยะช่วยลดการจัดการด้วยตนเอง รางรถเข็นติดตั้งรางนำและตัวรองรับที่แม่นยำ ทำให้การป้อนมีความเสถียรและแม่นยำ

ใช้งานง่าย: ระบบรองรับทั้งตัวเลือกการเขียนโปรแกรมแบบออนไลน์และออฟไลน์ สามารถแลกเปลี่ยนข้อมูลภายนอกผ่านไดรฟ์ USB เข้ากันได้กับซอฟต์แวร์ TEKLA 3D และไฟล์ DSTV อย่างสมบูรณ์ ทำให้สามารถส่งออกโปรแกรมการประมวลผลได้โดยตรง

ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะ ตัด และทำเครื่องหมายแผ่นโลหะและคาน CNC แสดงความสามารถในการประมวลผลได้อย่างมีประสิทธิภาพโดยการจัดการตัวอย่าง H-beam มาตรฐานที่มีความกว้างหน้าแปลนและความหนาเว็บที่แตกต่างกัน รวมถึงตัวอย่างเหล็กช่องที่มีขนาดแตกต่างกัน ตัวอย่างที่นำเสนอในการสาธิตเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องในการบรรลุการวางตำแหน่งรูที่แม่นยำ เกลียวที่ต๊าปสะอาด และรูปแบบการทำเครื่องหมายที่ชัดเจนและแม่นยำ ซึ่งแสดงให้เห็นถึงความแม่นยำและความน่าเชื่อถือที่ยอดเยี่ยมในการใช้งานจริง

เครื่องนี้ออกแบบมาเพื่อการเจาะรูความเร็วสูงบนคาน H และคานช่องเป็นหลัก มีแกนหมุนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ซึ่งควบคุมโดยระบบ CNC และการป้อนเข้าจะถูกจัดการโดยแคร่ CNC ทำให้มั่นใจได้ถึงประสิทธิภาพและความแม่นยำที่เหนือกว่า มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การก่อสร้าง การผลิตสะพาน และสาขาที่เกี่ยวข้องอื่นๆ
