การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10~250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50~220 (แบบไม่มีขั้นบันได) |
| เน้น: | เครื่องจักรแปรรูปเหล็กฉาก CNC,เครื่องตัดมุม CNC สำหรับเครื่องจักรหนัก,อุปกรณ์การผลิตชิ้นส่วนโครงสร้างเหล็ก |
||

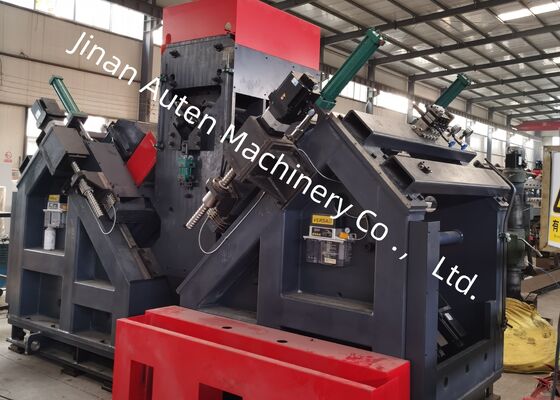

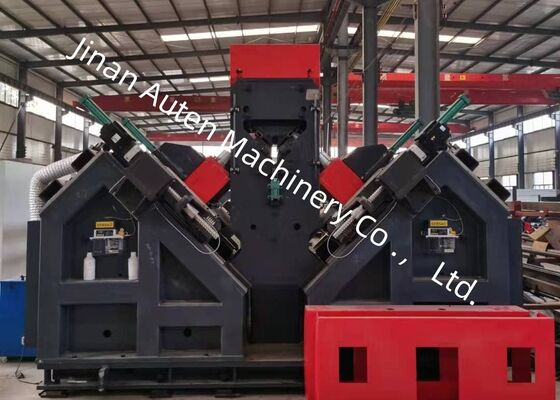

เครื่องจักรกลหนัก ผลิตเครื่องจักรกล CNC ลายการแปรรูปมุม ผลิตส่วนประกอบโครงสร้างเหล็ก
สาขาอุตสาหกรรมที่ใช้:
เครื่องคืออุปกรณ์ที่เชี่ยวชาญที่ออกแบบเพื่อการเจาะและการตราสแตนเลสมุม ใช้เป็นหลักในภาคการผลิตหอคอยเหล็กมุม
สารประกอบของผลิตภัณฑ์:
อุปกรณ์เหล่านี้ประกอบด้วยส่วนใหญ่คือ เครื่องขนส่งขั้ว เครื่องขนของหมุน เครื่องขนส่งขนส่งขนส่ง CNC เครื่องขนส่งขนส่งและไฮดรอลิกองค์ประกอบไฟฟ้าและลม
ปริมาตรหลัก:
| รุ่น | ADM2532 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 |
| เครื่องบดกระบวนการเจาะ | BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 |
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) |
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 6000 |
| ความเร็วการตัดสูงสุดของเครื่องเจาะ (m/min) | 200 |
| เครื่องแกน CNC | 9 |
| ระยะของรอยหลัง (มม.) | 50-220 (ไม่มีขั้นตอน) |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 |
| พลังการตรา (kN) | 1000/1200 |
| Qty ของกลุ่มตัวอักษร | 4 |
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร ((mm) | 14 × 10 × 19 |
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | อากาศ atomization การเย็นภายในแห้ง |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง |
| ขนาดรวม (m) | 34 × 8 × 3 |
ลักษณะสินค้า:
1สายการแปรรูปนี้ประกอบด้วยคอนเวียร์ข้ามคานเวียร์กลับคานเวียร์คานเวียร์อินฟีด คานเวียร์อินฟีด คาร์รี่อินฟีด CNC สถานีเจาะสองสถานี, สถานีการตราเครื่องขนส่งอัตโนมัติในการถอดสินค้า, รวมถึงหน่วยไฮดรอลิกที่เกี่ยวข้องและระบบเย็นไฟฟ้าระบบรับประกันประสิทธิภาพเพิ่มขึ้นและความแม่นยําของชิ้นงานที่คง.

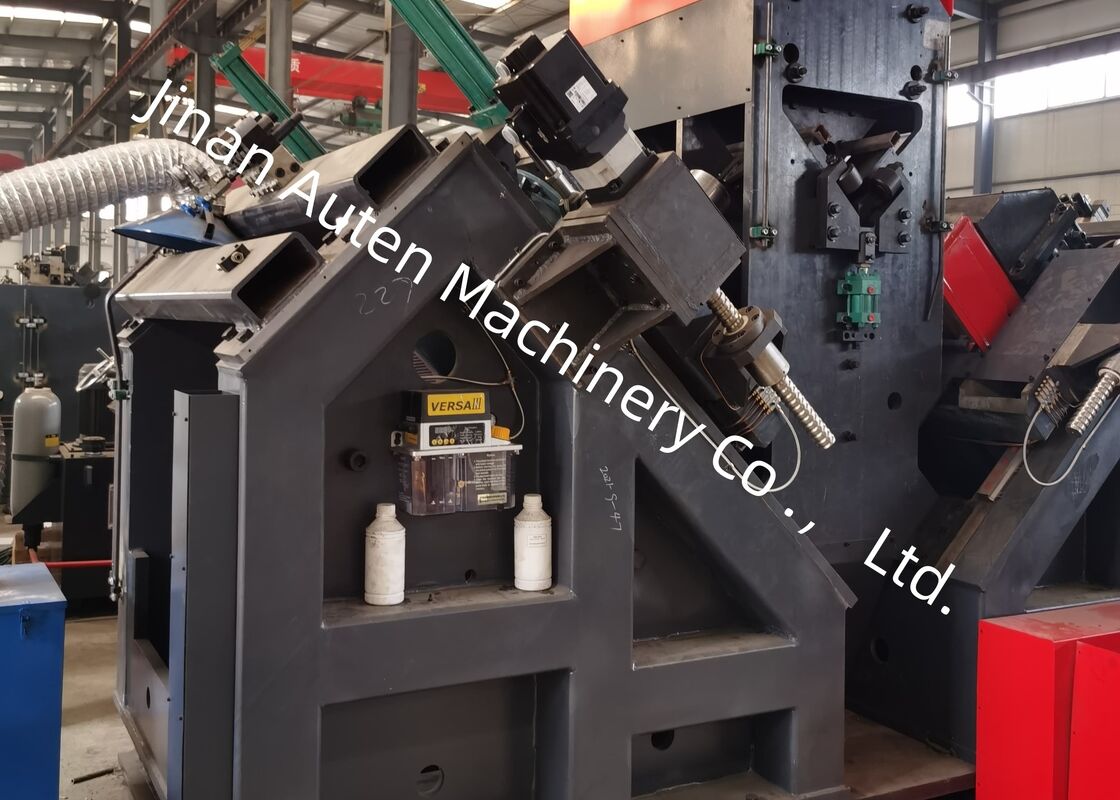

2หน่วยเจาะติดตั้งอยู่ทั้งสองด้าน โดยแต่ละหน่วยถูกออกแบบให้รองรับเครื่องเจาะ 3 เครื่องขนาดต่างกันหน่วยเจาะเหล่านี้สามารถ CNC-ควบคุมการเคลื่อนไหวเพื่อปรับเปลี่ยนตําแหน่งเจาะ, รับประกันการวางรูที่แม่นยําและความแม่นยํา
3ความเร็วการหมุนของ spindles ทั้งหมดเป็นต่อเนื่องปรับผ่านเครื่องแปลง, ในขณะที่ความเร็วการให้อาหารเป็นที่แตกต่างกันอย่างไม่สิ้นเชิงผ่านvalve การควบคุมความเร็ว.การเปลี่ยนระหว่างการให้อาหารเร็ว, การให้อาหารการทํางาน, และการถอนเร็วของ spindles เป็นอัตโนมัติเต็ม.
4.สายเจาะมีสถานีการตราเดียว, ที่สามารถตั้งตําแหน่งการตราได้อย่างง่ายดาย. การตรา, clamping ของชิ้นงานและ feed สําหรับการเจาะทั้งหมดถูกขับเคลื่อนโดยระบบไฮดรอลิกองค์ประกอบสําคัญมาจากผู้จําหน่ายระดับนานาชาติที่มีชื่อเสียง ระบบปรับปรุงความเย็นแบบหมุนเวียนถูกบูรณาการเพื่อเพิ่มอายุการใช้งานของเครื่องเจาะ
5ทั้งกระบวนการตราและการเจาะเป็นอัตโนมัติอย่างเต็มที่และมุมเสร็จทั้งหมดถูกถอนโดยกลไกหมุนเวียนปนูเมติกลดภาระการทํางานของผู้ประกอบการให้น้อยที่สุด และให้ข้อดีที่สําคัญต่อผู้ผลิตที่แข่งขัน.
6ระบบควบคุมประกอบด้วยคอมพิวเตอร์หลัก, มอเตอร์ servo, PLC, สวิทช์การติดตามภายนอก, และส่วนประกอบอื่น ๆ.โปรแกรมการประมวลผลถูกผลิตโดยอัตโนมัตินอกจากนี้ โปรแกรมสามารถบันทึก, ถอน, แสดง, และสื่อสารตามหมายเลขชิ้นงาน.
7สายการแปรรูปมีอุปกรณ์รองรับและ clamping เพื่ออํานวยความสะดวกในการแปรรูปมุมที่มีโค้งใหญ่
ตัวอย่างเหล่านี้แสดงให้เห็นถึงหลากหลายแบบจําแนกมาตรฐานและการตั้งรูของเหล็กมุมที่ใช้กันทั่วไปในการก่อสร้างหอคอยสายส่งพวกเขาเป็นจุดอ้างอิงทางสายตาสําหรับผู้ใช้ในอนาคตหรือผู้ตรวจสอบในการประเมินผลการทํางานของอุปกรณ์, ให้มาตรฐานที่ชัดเจนและวัดได้ เพื่อกําหนดว่าอุปกรณ์ตรงกับมาตรฐานการผลิตที่ต้องการสําหรับการผลิตหอไฟฟ้าสายส่ง
ในการก่อสร้างสายการส่งไฟฟ้าความดันสูงสุด (UHV) ที่หอโอนไฟฟ้าถูกเผชิญกับสภาพอากาศที่รุนแรงและภาระที่สําคัญอุปกรณ์นี้เป็นสิ่งจําเป็นสําหรับการแปรรูปองค์ประกอบเหล็กมุมที่ประกอบโครงสร้างบรรทุกภาระหลักของหอคอย. มันทํางานอย่างมีประสิทธิภาพการเจาะและ stamping การดําเนินงานบนสแตนเลสมุมที่ใช้ในตัวหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆ,รับประกันความแม่นยําของมิติที่แม่นยํา และผลประกอบการเชื่อมต่อที่น่าเชื่อถือผลลัพธ์คือมันมีบทบาทสําคัญในการรักษาความสมบูรณ์แบบทางโครงสร้างและความมั่นคงในระยะยาวของหอรับส่งตลอดอายุการใช้งานของพวกเขา
