เครื่องเจาะและกัด CNC H-Beam สำหรับวิศวกรรมโครงสร้างและวิศวกรรมสะพาน

แนะนำผลิตภัณฑ์:

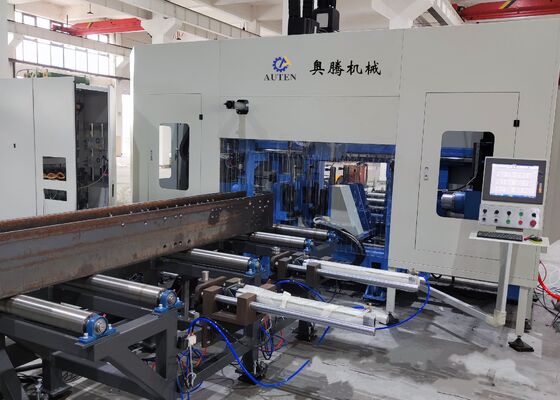

เครื่องจักรซีรีส์ BHD เป็นโซลูชันการเจาะที่ออกแบบมาสำหรับคานที่มีขนาดความกว้างสูงสุด 1250 มม. และความสูง 600 มม. โดยหลักแล้วจะใช้สำหรับการเจาะรูบน H-beam, คานช่อง, มุม และท่อสี่เหลี่ยม การกำหนดตำแหน่งและการป้อนของแกนหมุนทั้งสามตัวขับเคลื่อนด้วยเซอร์โวมอเตอร์ทั้งหมด มีแกนหมุนที่ขับเคลื่อนด้วยตัวลด, การป้อนด้วยเซอร์โวมอเตอร์ และการป้อนเข้าด้วยแคร่ CNC เครื่องจักรนี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การก่อสร้าง, การผลิตสะพาน และภาคส่วนที่เกี่ยวข้องอื่นๆ

ข้อมูลการกำหนดค่าผลิตภัณฑ์:

การใช้งาน:

เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการเจาะ H-beam, เหล็กช่อง และคานกล่อง และมีการใช้งานอย่างกว้างขวางในอุตสาหกรรมต่างๆ เช่น การผลิตเหล็ก, การก่อสร้าง, สะพาน, โรงจอดรถสามมิติ และอื่นๆ เครื่องเจาะ 3 มิติเหล็กส่วน 7 แกน CNC ใช้เซอร์โวมอเตอร์เจ็ดตัวเพื่อให้ได้ตำแหน่งการเจาะที่แม่นยำในสองทิศทางแนวตั้ง, หนึ่งทิศทางแนวนอน และหนึ่งทิศทางตามยาว พร้อมกับการป้อนด้วยเซอร์โวสำหรับแกนหมุนทั้งสาม เครื่องมีพื้นผิวการเจาะสามพื้นผิว แต่ละพื้นผิวมีแกนเจาะหนึ่งตัว แกนเจาะแต่ละตัวขับเคลื่อนด้วยมอเตอร์แปลงความถี่ และแกนหมุนมีการป้อนแบบควบคุมด้วยเซอร์โว ด้วยเส้นผ่านศูนย์กลางรู 1 เครื่องจะประมวลผลรูบนทั้งสามด้านของชิ้นงานในครั้งเดียว ทำให้มั่นใจได้ถึงประสิทธิภาพสูงและการกำหนดตำแหน่งรูที่แม่นยำ เครื่องจักรนี้จำเป็นสำหรับการรักษามาตรฐานคุณภาพในอุตสาหกรรมการผลิตเหล็ก

คุณสมบัติหลักของสายการเจาะคาน CNC:

1. สายพานลำเลียงเข้า & แคร่ป้อน – รวดเร็ว, เชื่อถือได้, และแม่นยำ
2. สายพานลำเลียงแนวขวาง & ระบบโหลด (อุปกรณ์เสริม) – ประสิทธิภาพสูง
3. หน่วยทำเครื่องหมายแบบดิสก์ (อุปกรณ์เสริม) – เลือกอักขระทำเครื่องหมายได้ 38 ตัวโดยอัตโนมัติ
4. หน่วยเจาะ – แกนหมุนแต่ละตัวเคลื่อนที่ได้อย่างอิสระตามแนวแกน X ภายใน 520 มม.

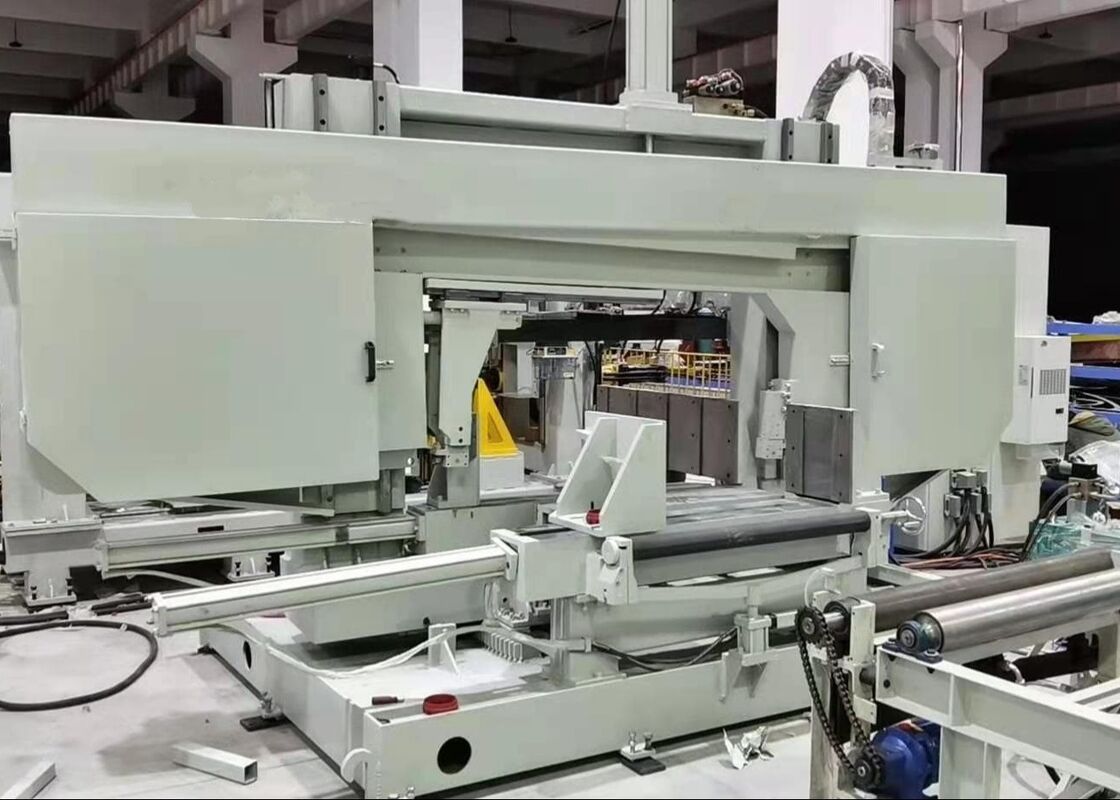

5. โครงสร้างเครื่องจักร – โครงสร้างแข็งแรง, ความแข็งแกร่งสูง, และความเสถียรยอดเยี่ยม
6. ระบบไฟฟ้า – การตั้งโปรแกรมและการใช้งานที่ง่าย, เข้ากันได้กับไฟล์ CAM NC1, DXF, และ DSTV

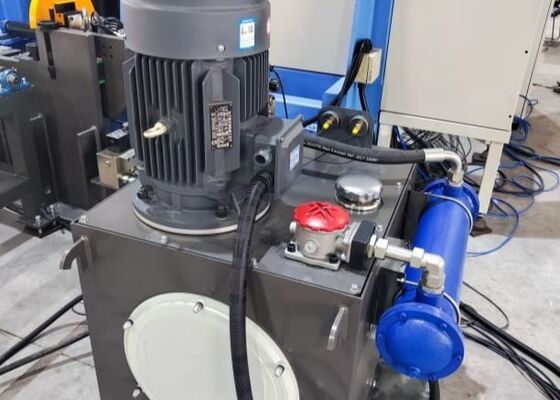

7. หน่วยไฮดรอลิก & ระบบระบายความร้อน – การจับยึดคานด้วยไฮดรอลิก และระบบระบายความร้อนด้วยอากาศ/เครื่องปรับอากาศ
8. สถานีไฮดรอลิก – พร้อมระบบระบายความร้อนด้วยน้ำ

การประมวลผลแบบเย็น: เครื่องเจาะ H-beam ใช้สำหรับการเจาะรูปแบบรูบนแผ่นเชื่อมต่อโปรไฟล์เหล็ก

โครงสร้างโดยรวม: เพลาภายนอกขับเคลื่อนด้วยเซอร์โวมอเตอร์และนำทางด้วยไกด์เชิงเส้นความแม่นยำสูง ทำให้มั่นใจได้ถึงความแม่นยำในการทำงานโดยรวม

เฟรมลูกกลิ้งป้อน: ประกอบด้วยชั้นวางลูกกลิ้งห้าชุด, ลูกกลิ้งที่ไม่มีกำลัง, และล้อกำหนดตำแหน่งด้านข้าง เฟรมลูกกลิ้งป้อนมีโครงสร้างที่เรียบง่าย, ใช้งานง่าย, ความแม่นยำในการป้อนสูง, และประสิทธิภาพยอดเยี่ยม

พื้นที่จัดเก็บชิ้นงานสำเร็จรูป: ชิ้นงานจะถูกป้อนจากหน่วยเจาะและลำเลียงด้วยระบบลูกกลิ้งขับเคลื่อนด้วยมอเตอร์พร้อมโซ่ จากนั้นผลิตภัณฑ์สำเร็จรูปจะถูกจัดเก็บโดยตรงโดยใช้รถเข็นสี่ชุด

การป้อนอัตโนมัติ: ระบบจับยึดอัจฉริยะช่วยลดแรงงานคน รางรถเข็นติดตั้งรางนำและเฟืองที่แม่นยำ ทำให้การป้อนมีความเสถียรและแม่นยำ

ใช้งานง่าย: ระบบรองรับทั้งวิธีการตั้งโปรแกรมแบบออนไลน์และออฟไลน์ สามารถแลกเปลี่ยนข้อมูลภายนอกผ่านไดรฟ์ USB เข้ากันได้กับซอฟต์แวร์ TEKLA 3D และไฟล์ DSTV ทำให้สามารถส่งออกโปรแกรมการประมวลผลได้โดยตรง

ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะ, ทำเครื่องหมาย, และตัดแผ่นโลหะและคาน CNC ได้แสดงให้เห็นถึงความสามารถในการประมวลผลได้อย่างมีประสิทธิภาพเมื่อจัดการกับตัวอย่าง H-beam มาตรฐานที่มีความกว้างหน้าแปลนและความหนาเว็บที่แตกต่างกัน รวมถึงตัวอย่างเหล็กช่องขนาดต่างๆ ตัวอย่างที่แสดงในการสาธิตเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องจักรในการกำหนดตำแหน่งรูที่แม่นยำ, เกลียวที่ต๊าปสะอาด, และรูปแบบการทำเครื่องหมายที่ชัดเจนและแม่นยำ ซึ่งเป็นการแสดงให้เห็นถึงความแม่นยำและความน่าเชื่อถือที่โดดเด่นในการใช้งานจริง

เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการประมวลผลรูความเร็วสูงบน H-beam และเหล็กช่อง มีแกนหมุนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์, ควบคุมโดยระบบ CNC, พร้อมการป้อนเข้าที่จัดการโดยแคร่ CNC ทำให้มั่นใจได้ทั้งประสิทธิภาพสูงและความแม่นยำ มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การก่อสร้าง, การสร้างสะพาน, และภาคส่วนที่เกี่ยวข้องอื่นๆ
