การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | สูงสุด Punching (dia. х thi.) (มม.): | Φ26х20 |
|---|---|---|---|
| แรงเจาะ (kN): | 1,000/1200 | แรงทำเครื่องหมาย (kN): | 1,000/1200 |
| แรงตัด (kN): | 2200/4300 | สูงสุด ความยาวของว่างเปล่า (M): | 14 |
| สูงสุด ความยาวของเสร็จแล้ว (M): | 12 | ต่อยต่อด้าน: | 3 |
| เน้น: | เครื่องทําเส้นมุม CNC สําหรับหอคอยโทรคมนาคม,เครื่องส่งพลังงานหอคอย CNC การประมวลผลสาย,เครื่องตัดมุมหอโทรคมนาคม CNC |
||

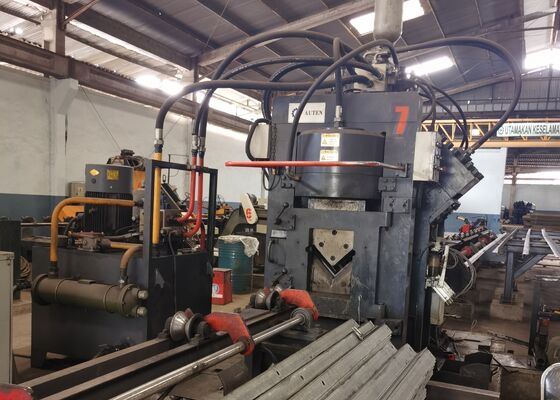

สายการผลิตเครื่องจักร CNC สำหรับการผลิตเสาโทรคมนาคม
แนะนำผลิตภัณฑ์:
สายการผลิตเครื่องจักร CNC ความเร็วสูงสำหรับเจาะ ทำเครื่องหมาย และตัดเหล็กฉากอนุกรม JNC ประกอบด้วยส่วนประกอบสำคัญ ได้แก่ ชุดเจาะ, ชุดทำเครื่องหมาย, ชุดตัด, สายพานลำเลียงตามยาว, สายพานลำเลียงหมุน, สายพานลำเลียงป้อน, สายพานลำเลียงนำออก, รถป้อน CNC, ระบบไฮดรอลิก, ระบบไฟฟ้า, ระบบนิวแมติก และองค์ประกอบอื่นๆ ที่จำเป็น ได้รับการออกแบบมาโดยเฉพาะสำหรับการแปรรูปเหล็กฉากอัตโนมัติในการผลิตเสา สายการผลิตนี้ทำงานภายใต้การควบคุมเชิงตัวเลขอย่างสมบูรณ์ ทำให้ง่ายและแม่นยำ มีความสามารถในการผลิตอัตโนมัติ ความแม่นยำสูง อเนกประสงค์ และการผลิตขนาดใหญ่
พารามิเตอร์ผลิตภัณฑ์:
| รุ่น | JNC2020 |
| ขนาดเหล็กฉาก (มม.) | 50x50x4~200x200x20 |
| การเจาะสูงสุด (เส้นผ่านศูนย์กลาง x ความหนา) (มม.) | Φ26x20 |
| แรงเจาะ (kN) | 1000/1200 |
| แรงทำเครื่องหมาย (kN) | 1000/1200 |
| แรงตัด (kN) | 2200/4300 |
| ความยาวสูงสุดของชิ้นงานเปล่า (ม.) | 14 |
| ความยาวสูงสุดของชิ้นงานสำเร็จรูป (ม.) | 12 |
| จำนวนรูเจาะต่อด้าน | 3 |
| ชุดตัวอักษรทำเครื่องหมาย | 4 |
| จำนวนตัวอักษรต่อชุด | 18 |
| ขนาดตัวอักษร (มม.) | 14x10x19 |
| แกน CNC | 3 |
| โหมดการตัด | ใบมีดคู่ หรือ ใบมีดเดี่ยว |
| วิธีการหล่อเย็น | หล่อเย็นด้วยน้ำ/หล่อเย็นด้วยอากาศ/เครื่องทำความเย็นน้ำมัน |
| ความเร็วป้อนสูงสุด (ม./นาที) | 80 |
| โหมดการตั้งโปรแกรม | ซอฟต์แวร์ Lofting หรือการตั้งโปรแกรมคำสั่ง |
| ขนาดโดยรวม (ม.) | ประมาณ 32x7x3 |
| พารามิเตอร์ข้างต้นสามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของลูกค้า | |
คุณสมบัติผลิตภัณฑ์:
1. เครื่องเจาะเหล็กฉาก CNC มาพร้อมกับชุดเจาะสองหรือสามชุด แต่ละชุดสามารถรองรับขนาดรูเจาะที่แตกต่างกันสามขนาด ชุดเจาะเหล่านี้ถูกควบคุมอย่างแม่นยำด้วยระบบควบคุมเชิงตัวเลข (NC) เพื่อให้มั่นใจในตำแหน่งการเจาะที่แม่นยำและปรับแต่งได้ เครื่องสามารถผลิตรูทั้งแบบกลมและแบบวงรี ด้วยความสามารถในการป้อนและเจาะความเร็วสูง จึงช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก สำหรับเหล็กฉากขนาด 50x50x4 มม. เครื่องสามารถผลิตได้ 9-10 ตันต่อกะ 8 ชั่วโมง
2. ชุดทำเครื่องหมายของเครื่องเจาะเหล็กฉาก CNC อยู่ในโครงสร้างที่แข็งแรงทนทาน ระบบทำเครื่องหมายประกอบด้วยชุดตลับหมึกสี่ชุด ซึ่งสามารถเลือกได้ผ่านการตั้งโปรแกรม ทำให้มีความยืดหยุ่นในการปรับตำแหน่งการทำเครื่องหมาย นอกจากนี้ เครื่องยังใช้การทำเครื่องหมายแบบแผ่นดิสก์ที่มี 10 แถว โดยเลือกตัวอักษรโดยอัตโนมัติโดยไม่ต้องป้อนข้อมูลด้วยตนเอง จึงช่วยเพิ่มประสิทธิภาพการทำเครื่องหมายได้อย่างมาก
3. เครื่องตัดเหล็กฉาก CNC มาพร้อมกับชุดใบมีดเดี่ยว ซึ่งมีชื่อเสียงในด้านแรงตัดที่ยอดเยี่ยม การตัดแต่ละครั้งจะดำเนินการโดยไม่มีเศษวัสดุเหลือทิ้ง ทำให้ได้ขอบตัดที่สะอาดและเรียบเนียน โครงใบมีดได้รับการออกแบบให้มีโครงสร้างแบบเปิดประตู ทำให้สามารถเปลี่ยนใบมีดได้อย่างรวดเร็วและปลอดภัย
4. โต๊ะลำเลียงวัสดุแนวนอนลำเลียงเหล็กฉากไปยังชั้นวางวัสดุหมุนที่ขับเคลื่อนด้วยมอเตอร์และตัวลดรอบ ระบบนี้รับประกันการวางเหล็กฉากบนสายพานลำเลียงป้อนอย่างปลอดภัยสำหรับการแปรรูปต่อไป
5. ชิ้นงานจะถูกจับยึดและป้อนโดยรถป้อน CNC เพื่อให้มั่นใจในการจัดแนวที่แม่นยำและตำแหน่งที่ถูกต้อง รถป้อนขับเคลื่อนด้วยเซอร์โวมอเตอร์ โดยมีการป้อนกลับตำแหน่งด้วยตัวเข้ารหัสโฟโตอิเล็กทริก ทำงานภายใต้ระบบควบคุมแบบวงปิด
6. เครื่องเจาะและทำเครื่องหมายเหล็กฉาก CNC ใช้ระบบไฮดรอลิกในการขับเคลื่อนกระบวนการเจาะ ทำเครื่องหมาย และตัด มาพร้อมกับสถานีไฮดรอลิกความเร็วสูงที่มีตัวสะสมแรงดัน และท่อไฮดรอลิกใช้การเชื่อมต่อแบบปลอกหุ้มเพื่อรับประกันการทำงานที่ไม่มีการรั่วซึม พร้อมทั้งลดความซับซ้อนในการบำรุงรักษาและการเปลี่ยนชิ้นส่วน บล็อกวาล์วไฮดรอลิกหลักมาจากแบรนด์ Atos ที่มีชื่อเสียง เพื่อให้มั่นใจในระบบไฮดรอลิกที่เชื่อถือได้และมีประสิทธิภาพสูง
7. ระบบหล่อเย็นของสถานีไฮดรอลิกมีหลายทางเลือก ได้แก่ การหล่อเย็นด้วยน้ำ การหล่อเย็นด้วยอากาศ หรือการทำความเย็นน้ำมัน ความอเนกประสงค์นี้ช่วยให้ลูกค้าสามารถเลือกวิธีการหล่อเย็นที่เหมาะสมที่สุดตามความต้องการในการปฏิบัติงานเฉพาะของตน
8. ระบบควบคุมประกอบด้วยคอมพิวเตอร์ส่วนบน, PLC, เซอร์โวมอเตอร์, สวิตช์ตรวจจับภายนอก และส่วนประกอบอื่นๆ ที่รวมเข้าด้วยกัน ผู้ปฏิบัติงานเพียงป้อนพารามิเตอร์การแปรรูป และระบบจะสร้างโปรแกรมการแปรรูปที่สอดคล้องกันโดยอัตโนมัติ เข้ากันได้กับรูปแบบไฟล์ เช่น DXF, NC และอื่นๆ ที่สร้างจากซอฟต์แวร์ CAD อินเทอร์เฟซระหว่างมนุษย์กับเครื่องของคอมพิวเตอร์ส่วนบนได้รับการออกแบบให้ใช้งานง่าย มีการแสดงผลที่เข้าใจง่ายและการทำงานที่คล่องตัว มีฟังก์ชันต่างๆ เช่น การแสดงภาพชิ้นงานแบบกราฟิก, การจัดเก็บข้อมูลจำนวนมาก, การตรวจสอบตำแหน่ง และการแจ้งเตือนความผิดปกติ
ตัวอย่างเหล่านี้ ซึ่งแสดงถึงข้อกำหนดมาตรฐานและเงื่อนไขการแปรรูปทั่วไปในอุตสาหกรรมเสาเหล็กฉาก นำเสนอวิธีการโดยตรงแก่ผู้ใช้ในการประเมินคุณภาพการแปรรูป ความแม่นยำ และฝีมือของอุปกรณ์ สิ่งเหล่านี้ทำหน้าที่เป็นข้อมูลอ้างอิงที่เป็นรูปธรรมสำหรับการประเมินประสิทธิภาพของอุปกรณ์และความเหมาะสมสำหรับข้อกำหนดการผลิตเฉพาะ ทำให้สามารถตัดสินใจโดยอาศัยข้อมูลและขับเคลื่อนด้วยข้อมูลสำหรับการใช้งานที่อาจเกิดขึ้น
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งเสาต้องสัมผัสกับสภาพอากาศที่รุนแรงและรับน้ำหนักมาก อุปกรณ์นี้มีความสำคัญอย่างยิ่งต่อการแปรรูปส่วนประกอบเหล็กฉากที่เป็นโครงสร้างหลักของเสา ทำงานเจาะและปั๊มบนเหล็กฉากที่ใช้ในตัวเสา แขนรับ และส่วนประกอบโครงสร้างสำคัญอื่นๆ ได้อย่างมีประสิทธิภาพ เพื่อให้มั่นใจในมิติที่แม่นยำและการเชื่อมต่อที่แข็งแรง ซึ่งรักษาเสถียรภาพและความสมบูรณ์โดยรวมของเสา
