การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |
| เน้น: | เครื่องเจาะเหล็ก H-Beam CNC,เครื่องเจาะเส้น 3 มิติสําหรับโลหะ,เครื่องตัดแกน CNC พร้อมการรับประกัน |
||

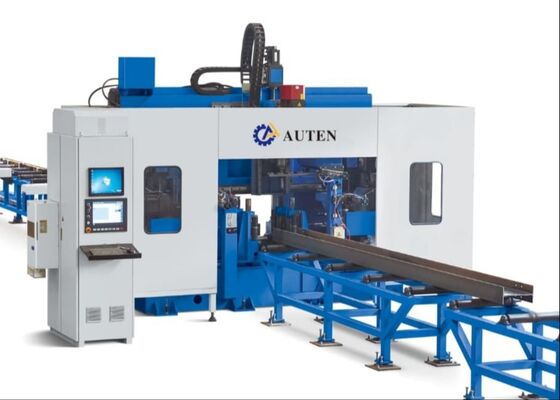

อุตสาหกรรม CNC 3D H Beam เครื่องตัดเจาะเครื่องเลื่อยวงเดือน 3D สำหรับโลหะ
แนะนำผลิตภัณฑ์:

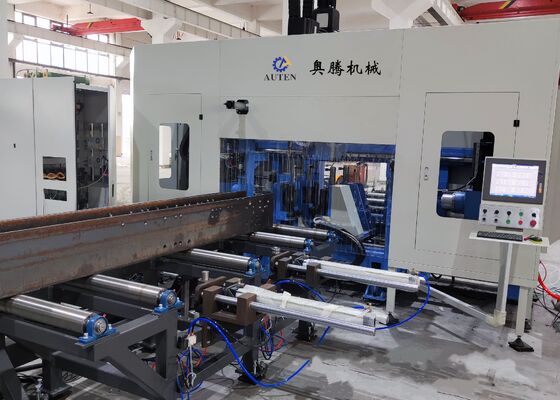

เครื่องซีรีย์ BHD เป็นเครื่องเจาะสำหรับคานที่มีความกว้างสูงสุด 1250 มม. สูง 600 มม. เครื่องนี้ส่วนใหญ่จะใช้สำหรับการประมวลผลรูบนเอชบีม, คานแชนเนล, มุมและท่อสี่เหลี่ยม การวางตำแหน่งและการป้อนแกนหมุนทั้งสามนั้นขับเคลื่อนด้วยเซอร์โวมอเตอร์ ใช้แกนหมุนที่ขับเคลื่อนด้วยตัวลด, การป้อนมอเตอร์เซอร์โวและการป้อนด้วย CNC Carriage และมีการใช้อย่างแพร่หลายในการก่อสร้าง สะพาน และอุตสาหกรรมอื่นๆ
ข้อมูลการกำหนดค่าผลิตภัณฑ์:
| พารามิเตอร์ลำแสง H | สูงสุด ขนาด กว้าง x สูง | 1250x600มม | |
| นาที. ขนาด กว้าง x สูง | 200×75มม | ||
| สูงสุด ความยาวลำแสง | 12000มม | ||
| แกนหลัก | จำนวน | 3 | |
| แบบอย่าง | 40 บาท | ||
| กำลังมอเตอร์ | 3x11 กิโลวัตต์ | ||
| ความเร็วแกนหมุน | 200~3000 รอบ/นาที | ||
| สูงสุด เส้นผ่านศูนย์กลางรู | φ40 มม | ||
| กำลังมอเตอร์ | ป้อนกำลังเซอร์โวมอเตอร์ | 2x3 กิโลวัตต์ | |
| การกำหนดตำแหน่งกำลังเซอร์โวมอเตอร์ | 2x3 กิโลวัตต์ | ||
| ความแม่นยำในการประมวลผล | ส่วนเบี่ยงเบนระยะห่างของรู | สองหลุมในระยะ 1 เมตร | ±0.5 |
| ค่าเบี่ยงเบนที่อนุญาตจะเพิ่มขึ้น ±0.2 มม. ทุกๆ 1 เมตรของระยะห่างของรู และค่าสูงสุดจะต้องไม่เกิน ±2 มม. | |||
| ส่วนเบี่ยงเบนระยะขอบสุดท้าย | ±1.0 มม | ||
| ระบบไฮดรอลิก | แรงดันปั๊มไฮดรอลิก | 7 เมกะปาสคาล | |
| กำลังมอเตอร์ปั้มน้ำมัน | 7kW | ||
| ระบบไฟฟ้า | วิธีการควบคุม | บมจ | |
| จำนวนแกน CNC | 7 | ||
| ขนาดโดยรวม (ยาว x กว้าง x สูง) | 32000x6200x4000 | ||
แอปพลิเคชัน:
เครื่องนี้ส่วนใหญ่จะใช้สำหรับการเจาะเอชบีม เหล็กรางน้ำ และคานกล่อง และมีการใช้กันอย่างแพร่หลายในอาคารผลิตเหล็ก สะพาน โรงรถสามมิติ และอุตสาหกรรมอื่น ๆ เครื่องเจาะ 3D ส่วนเหล็ก CNC แบบ 7 แกนใช้เซอร์โวมอเตอร์เจ็ดตัวเพื่อให้ทราบตำแหน่งการเจาะในแนวตั้งสองทิศทาง ทิศทางแนวนอนหนึ่งทิศทางและทิศทางตามยาวหนึ่งทิศทาง และการป้อนเซอร์โวของสามแกนหมุน มีพื้นผิวการเจาะ 3 แบบ แต่ละแกนมีแกนเจาะ 1 อัน และแกนเจาะ 1 อันในแต่ละพื้นผิวขับเคลื่อนด้วยมอเตอร์แปลงความถี่ แกนหมุนเจาะเป็นแกนหมุนป้อนเซอร์โว เมื่อเส้นผ่านศูนย์กลางรูของชิ้นงานเป็น 1 รูทั้งสามด้านของชิ้นงานสามารถดำเนินการได้หลังจากผ่านเครื่องจักรในคราวเดียว โดยมีประสิทธิภาพสูงและมีความแม่นยำในตำแหน่งรูสูง ถือเป็นเครื่องจักรที่ขาดไม่ได้ในการรับประกันคุณภาพในอุตสาหกรรมการผลิตงานแปรรูปเหล็ก
คุณสมบัติหลักของสายเจาะลำแสง CNC:
1. สายพานลำเลียงป้อนเข้าและขนส่งอาหาร - รวดเร็ว เชื่อถือได้ และแม่นยำ
2. ตัวเลือกของสายพานลำเลียงตามขวางและระบบโหลด - ประสิทธิภาพสูง
3. ตัวเลือกของ Disk Marking Unit-38 Marking Character Auto Chosen
4. หน่วยเจาะ - แต่ละแกนสามารถเคลื่อนย้ายได้อย่างอิสระบนแกน X ภายใน 520 มม
5. โครงสร้างตัวเครื่องแข็งแรง มีความแข็งแรงสูงและมีความเสถียรสูง
6. ระบบไฟฟ้า - ง่ายต่อการเขียนโปรแกรมและใช้งาน อ่านไฟล์ NC1, DXF DSTV CAM
7. หน่วยไฮดรอลิกและระบบทำความเย็น - แคลมป์ไฮดรอลิกสำหรับระบบระบายความร้อนด้วยลำแสงและอากาศ / เครื่องปรับอากาศ
8. สถานีไฮดรอลิกเลือกน้ำหล่อเย็น
การประมวลผลแบบเย็น: เครื่องเจาะลำแสง H ใช้สำหรับการเจาะกลุ่มรูแผ่นโปรไฟล์เหล็กที่เชื่อมต่อ
โครงสร้างโดยรวม: เพลาภายนอกขับเคลื่อนด้วยเซอร์โวมอเตอร์และมีตัวนำเชิงเส้นตรงที่แม่นยำเพื่อให้มั่นใจถึงความแม่นยำในการทำงานโดยรวม
FEED ROLLER FRAME: ส่วนใหญ่ประกอบด้วยชั้นวางลูกกลิ้งห้าชุด ลูกกลิ้งที่ไม่มีกำลังไฟฟ้า และล้อวางตำแหน่งด้านข้าง โครงสร้างที่เรียบง่าย ใช้งานง่าย ความแม่นยำในการป้อนสูงและมีประสิทธิภาพสูง
พื้นที่จัดเก็บชิ้นงานที่เสร็จแล้ว: ชิ้นงานจะถูกป้อนจากหน่วยเจาะ จากนั้นจึงเปิดลูกกลิ้งกำลังที่ขับเคลื่อนด้วยมอเตอร์และโซ่ จากนั้นผลิตภัณฑ์สำเร็จรูปจะถูกจัดเก็บโดยตรงด้วยรถเข็นสี่ชุด
การให้อาหารอัตโนมัติ: การหนีบอัจฉริยะช่วยประหยัดแรงงาน รางรถเข็นใช้รางและชั้นวางที่มีความแม่นยำ และการป้อนอาหารมีความเสถียรและแม่นยำ
ใช้งานง่าย: วิธีการเขียนโปรแกรมออนไลน์และออฟไลน์การแลกเปลี่ยนข้อมูลภายนอกผ่านดิสก์ U รองรับไฟล์ DSTV ซอฟต์แวร์สามมิติของ TEKLA ส่งออกโปรแกรมประมวลผลโดยตรง

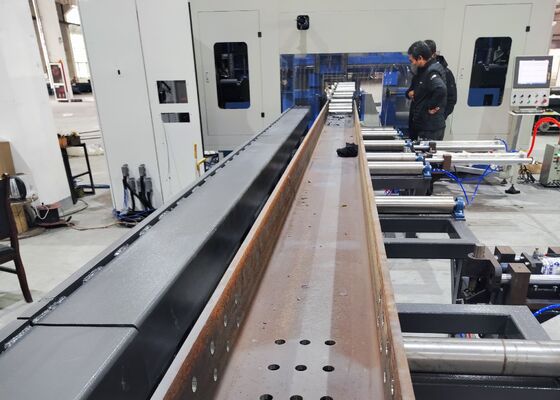

ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะ ทำเครื่องหมาย และตัดด้วยลำแสง CNC และแผ่นโลหะ แสดงให้เห็นความสามารถในการประมวลผลได้อย่างมีประสิทธิภาพเมื่อจัดการกับตัวอย่าง H-beam มาตรฐาน ซึ่งมีความกว้างของหน้าแปลนและความหนาของรางต่างๆ รวมถึงตัวอย่างเหล็กรางที่มีขนาดต่างกัน ตัวอย่างที่นำเสนอในการสาธิตเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์เพื่อให้ได้ตำแหน่งรูที่แม่นยำ เกลียวที่ต๊าปสะอาด และรูปแบบการมาร์กที่กำหนดไว้อย่างดี ดังนั้นจึงแสดงให้เห็นอย่างละเอียดถึงความแม่นยำและความน่าเชื่อถือที่ยอดเยี่ยมในสถานการณ์การใช้งานจริง
เครื่องนี้ส่วนใหญ่จะใช้สำหรับการประมวลผลรูบน H-beam, ลำแสงช่องด้วยความเร็วสูง ใช้เซอร์โวมอเตอร์แกนหมุน ควบคุมโดยระบบ CNC และการป้อนอาหารด้วยแคร่ CNC ประสิทธิภาพสูงและมีความแม่นยำสูง และมีการใช้อย่างแพร่หลายในการก่อสร้าง สะพาน และอุตสาหกรรมอื่นๆ
