หอคอยสายส่ง ความเร็วสูง CNC การเจาะมุมและการตราเส้น การผลิตเหล็กโครงสร้าง

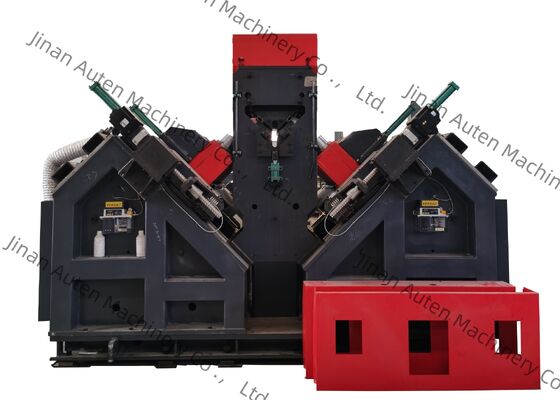

เครื่องเจาะและทำเครื่องหมาย CNC ความเร็วสูงสำหรับโครงสร้างเหล็ก

อุตสาหกรรมที่เกี่ยวข้อง:

เครื่องนี้เป็นอุปกรณ์พิเศษที่ใช้สำหรับการเจาะและทำเครื่องหมายเหล็กฉาก โดยเฉพาะในอุตสาหกรรมหอส่งกำลัง

ส่วนประกอบของผลิตภัณฑ์:

เครื่องนี้ประกอบด้วยสายพานลำเลียงแนวขวาง, ระบบโหลดหมุน, สายพานลำเลียงเข้า, แคร่ป้อน CNC, ชุดเจาะ, ชุดทำเครื่องหมาย, สายพานลำเลียงออก, รวมถึงระบบไฮดรอลิก, ระบบไฟฟ้า และระบบนิวแมติกส์ เป็นต้น

พารามิเตอร์หลัก:

คุณสมบัติผลิตภัณฑ์:

1. สายการผลิตนี้ประกอบด้วยสายพานลำเลียงแนวขวาง, สายพานลำเลียงพลิกกลับ, สายพานลำเลียงเข้า, แคร่ป้อน CNC, ชุดเจาะสองชุด, ชุดทำเครื่องหมายหนึ่งชุด, สายพานลำเลียงออกอัตโนมัติ และสถานีไฮดรอลิก, ระบบหล่อเย็นไฟฟ้าที่สอดคล้องกัน ใช้เทคโนโลยี CNC, มอเตอร์เซอร์โวในการป้อน, มีประสิทธิภาพสูง, ความแม่นยำของชิ้นงานที่เสถียร

2. มีชุดเจาะหนึ่งชุดที่แต่ละด้าน ชุดเจาะแต่ละชุดสามารถติดตั้งดอกสว่านที่มีขนาดแตกต่างกันสามดอก ชุดเจาะสามารถเคลื่อนที่แบบ CNC ได้ทั้งชุดเพื่อเปลี่ยนระยะห่างการเจาะ จึงมั่นใจได้ในความแม่นยำของรู

3. ความเร็วรอบของแกนหมุนทั้งหมดปรับได้ต่อเนื่องด้วยทรานสดิวเซอร์ และความเร็วในการป้อนก็ปรับได้ต่อเนื่องด้วยวาล์วควบคุมความเร็ว การเปลี่ยนจากการป้อนเร็ว, การป้อนทำงาน, และการถอนกลับอย่างรวดเร็วของแกนหมุนทั้งหมดจะเสร็จสิ้นโดยอัตโนมัติ

4. ชุดทำเครื่องหมายหนึ่งชุดในสายการเจาะ ระยะการทำเครื่องหมายสามารถตั้งค่าล่วงหน้าได้อย่างสะดวก การทำเครื่องหมาย, การจับยึดชิ้นงาน และการป้อนเข้าของการเจาะ ขับเคลื่อนด้วยระบบไฮดรอลิก ส่วนประกอบหลักนำเข้าจากต่างประเทศ ใช้ระบบหล่อเย็นแบบหมุนเวียนเพื่อยืดอายุการใช้งานของดอกสว่าน

5. การทำเครื่องหมายและการเจาะทั้งหมดเสร็จสมบูรณ์โดยอัตโนมัติ เหล็กฉากที่เสร็จสมบูรณ์ทั้งหมดสามารถขนถ่ายออกได้ด้วยอุปกรณ์พลิกกลับแบบนิวแมติก เพื่อลดภาระงานของคนงาน ซึ่งมีข้อได้เปรียบเหนือผู้ผลิตรายอื่น

6. ระบบควบคุมประกอบด้วยคอมพิวเตอร์โฮสต์, มอเตอร์เซอร์โว, PLC, สวิตช์ตรวจสอบภายนอก ฯลฯ เพียงป้อนขนาดของชิ้นงาน โปรแกรมการผลิตจะถูกสร้างขึ้นโดยอัตโนมัติ นอกจากนี้ โปรแกรมยังสามารถบันทึก, เลือก, แสดงผล และสื่อสารได้ตามหมายเลขชิ้นงาน

7. สายการผลิตติดตั้งอุปกรณ์รองรับและกดเพื่อตอบสนองความต้องการในการผลิตเหล็กฉากที่มีการดัดงอขนาดใหญ่

ตัวอย่างเหล่านี้แสดงถึงข้อกำหนดมาตรฐานและการกำหนดค่ารูต่างๆ ของเหล็กฉากที่ใช้กันทั่วไปในการก่อสร้างหอส่งกำลัง พวกมันทำหน้าที่เป็นข้อมูลอ้างอิงด้วยภาพสำหรับผู้ใช้หรือผู้ตรวจสอบที่มีศักยภาพ เพื่อประเมินประสิทธิภาพการทำงานของอุปกรณ์ โดยให้เกณฑ์มาตรฐานที่ชัดเจนและวัดผลได้ เพื่อพิจารณาว่าอุปกรณ์เป็นไปตามมาตรฐานการผลิตที่จำเป็นสำหรับการผลิตหอส่งกำลังหรือไม่

ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งหอส่งกำลังต้องเผชิญกับสภาพอากาศที่รุนแรงและภาระที่มาก อุปกรณ์นี้มีความสำคัญอย่างยิ่งในการผลิตส่วนประกอบเหล็กฉากที่เป็นองค์ประกอบรับน้ำหนักหลักของหอคอย มันทำงานการเจาะและการปั๊มบนเหล็กฉากที่ใช้ในตัวหอคอย, แขนขวาง และส่วนประกอบโครงสร้างที่สำคัญอื่นๆ ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความแม่นยำของมิติและประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้ ด้วยเหตุนี้ จึงมีบทบาทสำคัญในการรักษาความสมบูรณ์ของโครงสร้างและความเสถียรของหอส่งกำลังในระยะยาวตลอดอายุการใช้งาน
