การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |
| เน้น: | เครื่องเจาะแกน CNC 3 หมุน,เครื่องตัดเจาะสาย H,BT2 เครื่องเจาะขั้ว CNC |
||

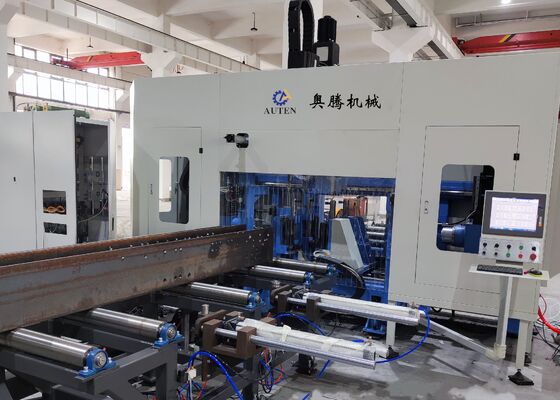

เครื่องเจาะตัด H-beam CNC 3 แกนหลัก รุ่น BT40
แนะนำผลิตภัณฑ์:
เครื่องเจาะ H-beam CNC นี้ออกแบบมาโดยเฉพาะสำหรับการเจาะบน H-beam ติดตั้งแกนเจาะความเร็วสูงและแม่นยำสามแกน ทำให้สามารถทำงานเจาะบนชิ้นงานได้อย่างมีประสิทธิภาพโดดเด่น ด้วยความแม่นยำในการตัดเฉือนที่ยอดเยี่ยมและการใช้งานที่ง่าย อุปกรณ์นี้จึงเป็นโซลูชันประสิทธิภาพสูงที่ขาดไม่ได้ในอุตสาหกรรมการผลิตเหล็ก มีการใช้งานอย่างแพร่หลายในภาคส่วนที่สำคัญ เช่น วิศวกรรมการก่อสร้าง โครงสร้างพื้นฐานสะพาน การผลิตเสาอากาศ และโครงการโครงสร้างกริด
ข้อมูลการกำหนดค่าผลิตภัณฑ์:
| พารามิเตอร์ H-beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มม. | |
| ขนาดต่ำสุด ความกว้าง x ความสูง | 200×75 มม. | ||
| ความยาว H-beam สูงสุด | 12000 มม. | ||
| แกนหลัก | จำนวน | 3 | |
| รุ่น | BT40 | ||
| กำลังมอเตอร์ | 3x11 กิโลวัตต์ | ||
| ความเร็วแกนหมุน | 200～3000 รอบ/นาที | ||
| เส้นผ่านศูนย์กลางรูสูงสุด | φ40 มม. | ||
| กำลังมอเตอร์ | กำลังมอเตอร์เซอร์โวป้อน | 2x3 กิโลวัตต์ | |
| กำลังมอเตอร์เซอร์โวตำแหน่ง | 2x3 กิโลวัตต์ | ||
| ความแม่นยำในการประมวลผล | ค่าเบี่ยงเบนระยะห่างรู | สองรูภายใน 1 เมตร | ±0.5 |
| ค่าเบี่ยงเบนที่อนุญาตจะเพิ่มขึ้น ±0.2 มม. สำหรับระยะห่างรูที่เพิ่มขึ้นทุกๆ 1 เมตร และค่าสูงสุดไม่เกิน ±2 มม. | |||
| ค่าเบี่ยงเบนขอบปลาย | ±1.0 มม. | ||
| ระบบไฮดรอลิก | แรงดันปั๊มไฮดรอลิก | 7 เมกะปาสคาล | |
| กำลังมอเตอร์ปั๊มน้ำมัน | 7 กิโลวัตต์ | ||
| ระบบไฟฟ้า | วิธีการควบคุม | PLC | |
| จำนวนแกน CNC | 7 | ||
| ขนาดโดยรวม (ยาว x กว้าง x สูง) | 32000x6200x4000 | ||
คุณสมบัติผลิตภัณฑ์
1. เครื่องเจาะและตัด H-beam 3 มิตินี้ประกอบด้วยโครงเครื่องหลัก ระบบป้อน CNC สายพานลำเลียงวัสดุ ระบบไฟฟ้า ระบบไฮดรอลิก ระบบหล่อเย็น ระบบหล่อลื่น ถังขยะ และส่วนประกอบอื่นๆ ที่เกี่ยวข้อง ด้วยการออกแบบฐานที่ยึดอยู่กับที่และการกำหนดค่าชิ้นงานที่เคลื่อนที่ได้ เครื่องนี้จึงเหมาะอย่างยิ่งสำหรับการแปรรูป H-beam ขนาดใหญ่ รองรับการผลิตอย่างต่อเนื่องและได้รับการยอมรับอย่างกว้างขวางในด้านระบบอัตโนมัติระดับสูง
2. โครงสร้างของเครื่องเจาะประกอบด้วยฐาน ชุดโต๊ะเลื่อน CNC โครงสร้างรองรับ ชุดกดด้านบน ชุดกดด้านข้าง และระบบตรวจจับ ชุดโต๊ะเลื่อน CNC ประกอบด้วยด้านที่ยึดอยู่กับที่ ด้านที่เคลื่อนที่ได้ และโต๊ะเลื่อน CNC ชุดบน ออกแบบมาโดยเฉพาะสำหรับการใช้งานเจาะ H-beam ส่วนประกอบโต๊ะเลื่อนมีแผ่นเลื่อน ฐานโต๊ะเลื่อน หัวจับแกนหมุน หัวจับแกนหมุนความเร็วสูง กระบอกเครื่องมือ มอเตอร์ความถี่แปรผัน มอเตอร์เซอร์โว รางเชิงเส้น และสกรูนำ
3. ระบบป้อน CNC ประกอบด้วยขายึด เฟือง เฟืองสะพาน มอเตอร์เซอร์โว ตัวลด และแขนกล มอเตอร์เซอร์โวขับเคลื่อนแขนกล อำนวยความสะดวกในการเคลื่อนที่ของ H-beam ตามแกน X จึงมั่นใจได้ถึงการป้อนที่แม่นยำและการวางตำแหน่งชิ้นงานที่ถูกต้อง

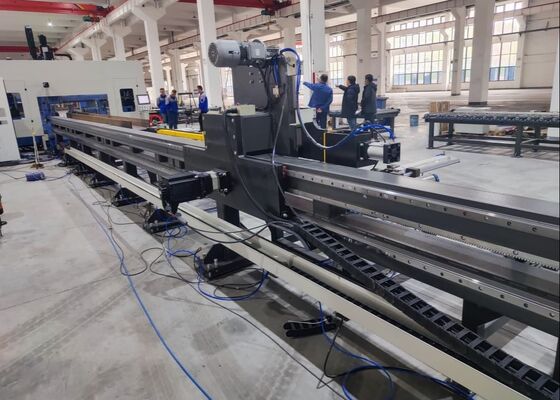

4. สายพานลำเลียงวัสดุประกอบด้วยสายพานลำเลียงเข้าและสายพานลำเลียงออก สายพานลำเลียงเข้าประกอบด้วยขายึดสายพาน ลูกกลิ้งรองรับ และกลไกการดันด้านข้าง ทั้งหมดนี้ออกแบบมาเพื่อขนส่งเหล็กโปรไฟล์ที่ยังไม่แปรรูป การวางตำแหน่งชิ้นงานตามแกน Y และทำงานร่วมกับระบบป้อน CNC เพื่อปรับปรุงกระบวนการป้อนวัสดุ สายพานลำเลียงออก ประกอบด้วยขายึดช่องวัสดุและลูกกลิ้งรองรับ ออกแบบมาโดยเฉพาะสำหรับการขนส่งชิ้นงานสำเร็จรูป
5. ระบบหล่อเย็นใช้วิธีการหล่อเย็นทั้งภายในและภายนอก โดยใช้น้ำมันหมอกเพื่อหล่อเย็นรูเจาะ วิธีการนี้มีข้อดีหลายประการ รวมถึงการลดการใช้สารหล่อเย็น ซึ่งช่วยเพิ่มประสิทธิภาพด้านต้นทุน ส่งเสริมความยั่งยืนด้านสิ่งแวดล้อม และลดการสึกหรอของดอกสว่าน
6. ระบบไฮดรอลิกจ่ายพลังงานให้กับชุดกดด้านบน ชุดกดด้านข้าง กระบอกเครื่องมือ และส่วนประกอบอื่นๆ ที่เกี่ยวข้อง
7. ระบบนิวแมติกส์ออกแบบมาเพื่อจ่ายพลังงานให้กับแขนกล กระบอกทดสอบ และอุปกรณ์ที่คล้ายคลึงกันอื่นๆ
8. ระบบหล่อลื่นใช้วิธีการหล่อลื่นแบบรวมศูนย์และแบบแมนนวล การหล่อลื่นแบบรวมศูนย์ส่วนใหญ่ใช้เพื่อให้แน่ใจว่ามีการหล่อลื่นรางเชิงเส้นหลักและสกรูนำอย่างทันท่วงทีและแม่นยำ
9. ระบบควบคุมเครื่องมือเครื่องจักรประกอบด้วยคอมพิวเตอร์โฮสต์ PLC และส่วนประกอบอื่นๆ ที่เกี่ยวข้อง วิธีการโปรแกรม: โปรแกรมการประมวลผลจะถูกสร้างขึ้นโดยการป้อนแบบ CAD หรือพารามิเตอร์การประมวลผลผ่านอินเทอร์เฟซ USB หรือคีย์บอร์ด โปรแกรมเหล่านี้สามารถจัดเก็บ เรียกดู แสดง และส่งได้ตลอดเวลาโดยใช้หมายเลขชิ้นส่วน เครื่องมือเครื่องจักรอนุญาตให้ปรับและควบคุมพารามิเตอร์การประมวลผลแต่ละรายการด้วยตนเอง ในขณะเดียวกันก็รองรับระบบอัตโนมัติเต็มรูปแบบของลำดับการประมวลผลทั้งหมด
ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะ ทำเครื่องหมาย และตัดแผ่นโลหะและ H-beam CNC แสดงความสามารถในการประมวลผลได้อย่างมีประสิทธิภาพเมื่อทำงานกับตัวอย่าง H-beam มาตรฐาน ซึ่งมีหน้าแปลนกว้างและความหนาของเว็บที่แตกต่างกัน รวมถึงตัวอย่างเหล็กรางขนาดต่างๆ ชิ้นงานที่แสดงในการสาธิตเหล่านี้เน้นย้ำถึงความสามารถของอุปกรณ์ในการวางตำแหน่งรูที่แม่นยำ เกลียวที่สะอาด และรูปแบบการทำเครื่องหมายที่ชัดเจน ซึ่งแสดงให้เห็นถึงความแม่นยำและความน่าเชื่อถือที่ยอดเยี่ยมในการใช้งานจริง
เครื่องเจาะ ทำเครื่องหมาย และตัด H-beam CNC ความเร็วสูง ส่วนใหญ่ใช้ในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ในโรงงานโครงสร้างเหล็ก เครื่องนี้ช่วยให้มั่นใจได้ถึงการตัดเฉือน H-beam ที่แม่นยำซึ่งใช้ในโครงสร้างกรอบและโครงสร้างรองรับ โดยให้รากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในการก่อสร้างสะพาน อุปกรณ์นี้ดำเนินการเจาะ H-beam ที่มีความแม่นยำสูง ช่วยเพิ่มความสมบูรณ์ของโครงสร้างสะพาน และทำให้สามารถทนทานต่อภาระระยะยาวได้อย่างมีประสิทธิภาพ ด้วยประสิทธิภาพการทำงานที่ยอดเยี่ยม เครื่องนี้จึงให้การสนับสนุนที่เชื่อถือได้สำหรับภาคโครงสร้างพื้นฐานที่จำเป็นเหล่านี้ ซึ่งมีส่วนช่วยให้โครงการที่เกี่ยวข้องดำเนินไปอย่างราบรื่น
