การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10~250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50~220 (แบบไม่มีขั้นบันได) |

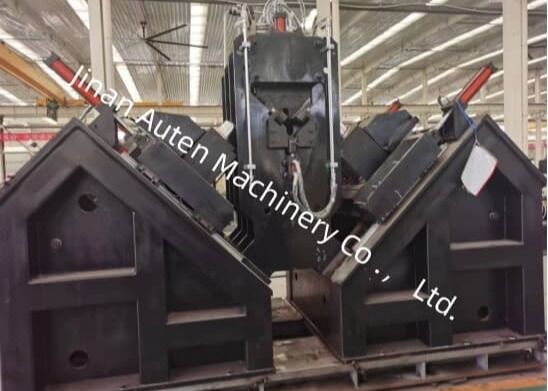

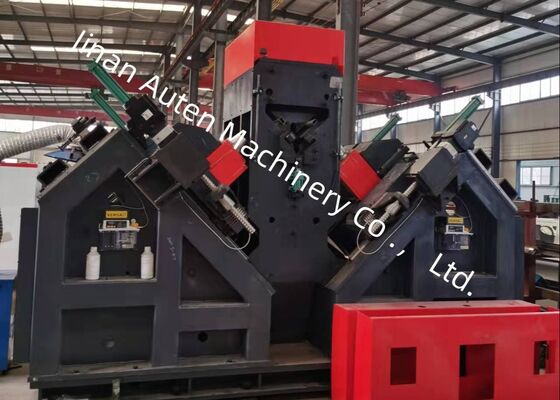

ความเร็วในการป้อนมุม 40 ม. / นาทีเครื่องเจาะโลหะเหล็ก Cnc สายเจาะ 3 ชิ้นในแต่ละด้าน
แนะนำผลิตภัณฑ์:
กลุ่มผลิตภัณฑ์เครื่องเจาะและทำเครื่องหมายมุม CNC ได้รับการออกแบบอย่างเชี่ยวชาญสำหรับการเจาะและทำเครื่องหมายเหล็กมุมขนาดใหญ่ที่มีความแข็งแรงสูงที่ใช้ในเสาสายส่ง ระบบนี้รับประกันการเจาะรูทั้งหมดในเหล็กฉากอย่างแม่นยำ ให้คุณภาพของรูที่โดดเด่นและความแม่นยำของตำแหน่ง นอกจากนี้ยังช่วยเพิ่มประสิทธิภาพการผลิตพร้อมทั้งมอบระบบอัตโนมัติในระดับสูง
พารามิเตอร์หลัก:
| แบบอย่าง | อดีเอ็ม2532 |
| ขนาดมุม (มม.) | 100×100×10~250×250×32 |
| สูงสุด ความยาวของช่องว่าง (ม.) | 14 |
| เรียวของแกนเจาะ | 40 บาท |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.) | Ф40 |
| จำนวน จำนวนการเจาะแต่ละด้าน (ชิ้น) | 3 (รวม 6 ทั้งสองด้าน) |
| ความเร็วการหมุนสูงสุดของสปินเดิล (รอบ/นาที) | 6000 |
| ความเร็วตัดสูงสุดของดอกสว่าน (ม./นาที) | 200 |
| แกนซีเอ็นซี | 9 |
| ช่วงเครื่องหมายด้านหลัง (มม.) | 50-220 (ไม่มีขั้นบันได) |
| สูงสุด ความเร็วการป้อนมุม (m/min) | 40 |
| แรงทำเครื่องหมาย (kN) | 1,000/1200 |
| จำนวน ของกลุ่มตัวละคร | 4 |
| จำนวน ของตัวละครในแต่ละกลุ่ม | 18 |
| ขนาดตัวอักษร (มม.) | 14×10×19 |
| ระบบระบายความร้อนของสว่าน | การทำให้เป็นละอองอากาศระบายความร้อนภายในแบบแห้ง |
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง |
| ขนาดโดยรวม (ม.) | 34×8×3 |
คุณสมบัติผลิตภัณฑ์:
1. สายการผลิตติดตั้งระบบโหลดอัตโนมัติ ซึ่งประกอบด้วยช่องป้อนแนวนอน ชั้นวางโหลดแบบหมุน และระบบขนถ่ายอัตโนมัติ ทั้งหมดนี้รองรับโดยกลไกการป้อนขั้นสูง การบูรณาการนี้ช่วยให้มั่นใจได้ถึงขั้นตอนการทำงานที่ต่อเนื่องและมีประสิทธิภาพสำหรับการขุดเจาะและการปั๊มเหล็กทั้งหมดบนเหล็กฉาก กระบวนการทั้งหมดเป็นแบบอัตโนมัติเต็มรูปแบบ ทำให้ไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง และลดความต้องการแรงงานของผู้ปฏิบัติงานลงอย่างมาก
2. แกนหมุนเจาะติดตั้งกับแกนหมุนที่มีความแม่นยำ BT40 ของไต้หวัน ผสมผสานสารหล่อเย็นภายในเพื่อเพิ่มประสิทธิภาพและความแม่นยำในการเจาะ หน่วยเจาะมีหัวเจาะ CNC หกหัว โดยวางสามหัวไว้ที่แต่ละด้านของเหล็กฉาก หัวทั้งสองด้านสามารถเจาะรูที่มีเส้นผ่านศูนย์กลางเท่ากันและมีระยะห่างสม่ำเสมอจากปลายด้านบนของหน้าแปลนเหล็กฉากได้
3. ซอฟต์แวร์นี้มีอินเทอร์เฟซสองภาษาจีน/อังกฤษ ช่วยให้มั่นใจถึงการนำทางที่ใช้งานง่ายและการนำเสนอแบบร่างชิ้นงานที่ชัดเจน
4. กระบวนการเขียนโปรแกรมมีความคล่องตัวและมีประสิทธิภาพ ผู้ใช้เพียงแค่ต้องป้อนขนาดชิ้นงาน เส้นผ่านศูนย์กลางรู ระยะห่าง และปริมาณ เพื่อสร้างโปรแกรมโดยอัตโนมัติ นอกจากนี้ สามารถใช้ซอฟต์แวร์ CAD/CAM lofting เพื่อการแปลงไฟล์ได้อย่างราบรื่น ระบบสามารถใช้งานร่วมกับไฟล์ NC1 ที่สร้างโดยซอฟต์แวร์ TEKLA ได้อย่างสมบูรณ์
5. ส่วนประกอบไฮดรอลิก นิวแมติก และอุปกรณ์ไฟฟ้าที่จำเป็นได้มาจากแบรนด์ที่มีชื่อเสียงและมีประสิทธิภาพสูงเพื่อให้มั่นใจในความน่าเชื่อถือที่เหนือกว่าและอายุการใช้งานที่ยาวนานขึ้น
6. ระบบมีคุณลักษณะการวินิจฉัยตนเองในตัว ช่วยให้สามารถตรวจจับข้อผิดพลาดและแก้ไขปัญหาได้อย่างมีประสิทธิภาพ
7. มีชุดตัดเสริมให้เลือกใช้ ซึ่งมีกลไกการตัดใบมีดคู่ที่ออกแบบมาเพื่อประสิทธิภาพสูงสุด
ชิ้นงานทดสอบเหล่านี้แสดงถึงข้อกำหนดมาตรฐานและการกำหนดค่ารูของเหล็กฉากที่ใช้กันทั่วไปในการก่อสร้างเสาสายส่ง โดยทำหน้าที่เป็นภาพอ้างอิงสำหรับผู้ใช้หรือผู้ตรวจสอบเพื่อประเมินประสิทธิภาพการทำงานของอุปกรณ์ โดยให้เกณฑ์มาตรฐานที่ชัดเจนและสามารถวัดปริมาณได้เพื่อประเมินว่าอุปกรณ์นั้นตรงตามมาตรฐานการผลิตที่จำเป็นสำหรับการผลิตหอสายส่งหรือไม่
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งเสาส่งสัญญาณต้องเผชิญกับสภาพอากาศที่รุนแรงและภาระหนักมาก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากที่สร้างโครงสร้างรับน้ำหนักหลักของเสา ดำเนินการเจาะและปั๊มบนเหล็กมุมที่ใช้ในตัวหอคอย แขนกางเขน และองค์ประกอบโครงสร้างสำคัญอื่นๆ ได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในความแม่นยำของมิติที่แม่นยำและประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้ ด้วยเหตุนี้ จึงมีบทบาทสำคัญในการรักษาความสมบูรณ์ของโครงสร้างและความมั่นคงของเสาส่งสัญญาณในระยะยาวตลอดอายุการใช้งาน
