การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |

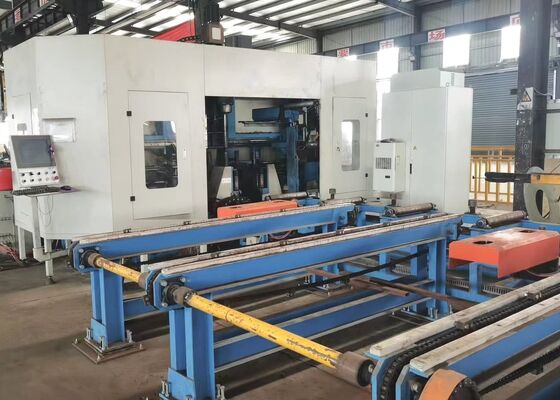

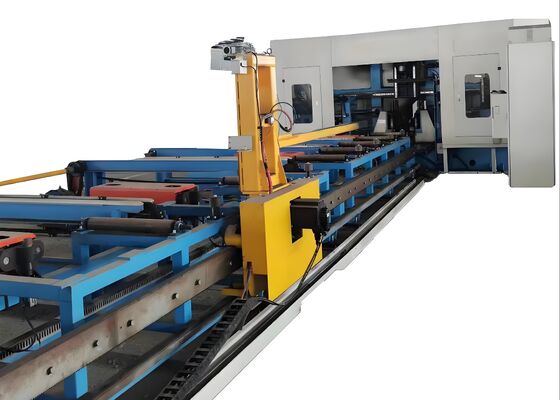

7 MPa ความดันปั๊มไฮดรอลิก Cnc สายการเจาะขั้ว 2x3 KW การให้บริการพลังงานมอเตอร์ servo
การนําเสนอสินค้า:
ศูนย์แปรรูปนี้ถูกสร้างมาเพื่อการเจาะงานบน H-beam พร้อมด้วยสปินด์เจาะความแม่นยําความเร็วสูงสามมันดําเนินการเจาะงานบนชิ้นงานด้วยประสิทธิภาพที่พิเศษส่งผลิตความแม่นยําการแปรรูปที่ดีกว่าและการทํางานที่สะดวกต่อผู้ใช้งาน อุปกรณ์นี้เป็นทางออกที่สําคัญในอุตสาหกรรมการผลิตเหล็กมันถูกใช้อย่างมากในภาคสําคัญ เช่น วิศวกรรมก่อสร้าง, โครงการโครงสร้างโครงสร้างสะพาน, การผลิตม้าหอ, และโครงการโครงสร้างกริด.
ข้อมูลการตั้งค่าสินค้า:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1. เครื่องเจาะและตัด H-beam 3 มิตินี้ประกอบด้วยส่วนใหญ่ของกรอบเครื่องหลัก ระบบอาหาร CNC เครื่องขนส่งวัสดุ ระบบไฟฟ้า ระบบไฮดรอลิก ระบบเย็นระบบหล่อลื่น, ถังขยะ, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง. ด้วยการออกแบบเตียงคงที่และการจัดวางชิ้นงานที่เคลื่อนไหว, เครื่องเหมาะสมสําหรับการแปรรูปขั้ว H ใหญ่.มันอํานวยความสะดวกในการดําเนินงานการผลิตอย่างต่อเนื่องและเป็นที่รู้จักสําหรับระดับสูงของอัตโนมัติ.
2. โครงสร้างเครื่องเจาะประกอบด้วยเตียง, CNC กลุ่มโต๊ะเลื่อน, กลไกการสนับสนุน, หน่วยกดด้านบน, หน่วยกดด้านข้าง, และระบบการตรวจจับการประกอบ CNC โต๊ะเลื่อนรวมด้านคงที่องค์ประกอบของโต๊ะเลื่อนประกอบด้วยแผ่นเลื่อน ฐานโต๊ะเลื่อนหัวหมุน, สปินด์กลไกความเร็วสูง, กระบอกเครื่องมือ, มอเตอร์ความถี่แปร, มอเตอร์เซอร์โว, การนําเส้นตรง, และพับนํา
3. ระบบอาหาร CNC ประกอบด้วยบราคเก็ต, เกียร์, ราค, มอเตอร์ servo, reducers, และ manipulators. มอเตอร์ servo ขับเคลื่อน manipulator, ทําให้การเคลื่อนไหวของ H-beam ตามแกน X,การรับประกันการให้อาหารที่แม่นยําและการตั้งตําแหน่งที่แม่นยําของชิ้นงาน.
4. คอนเวียร์วัสดุประกอบด้วยคอนเวียร์ในอาหารและคอนเวียร์นอกอาหาร คอนเวียร์ในอาหารประกอบด้วยคอนเวียร์บราคเกต, รอลเลอร์การสนับสนุน, และกลไกการผลักข้างทั้งหมดที่ออกแบบเพื่อขนส่งแผ่นเหล็กที่มีโปรไฟล์, ประสบความสําเร็จการตั้งตําแหน่งแกน Y ของขยะว่าง, และทํางานในความสอดคล้องกับระบบอาหาร CNC เพื่ออํานวยความสะดวกกระบวนการอาหารของวัสดุประกอบด้วยสแตนเลสแคลนและม้วนรองรับวัสดุ, มีมุ่งหมายโดยเฉพาะเจาะจงสําหรับการขนส่งชิ้นงานเสร็จ
5ระบบเย็นใช้เทคนิคการเย็นภายในและภายนอก โดยใช้หมอกน้ํามันในการเย็นหลุมเจาะซึ่งเพิ่มประสิทธิภาพการใช้จ่าย, สนับสนุนความยั่งยืนของสิ่งแวดล้อม, และลดการสกัดบนเครื่องเจาะ
6ระบบไฮดรอลิกส่งพลังงานไปยังหน่วยกดด้านบน, หน่วยกดด้านข้าง, กระบอกเครื่องมือ, และองค์ประกอบอื่น ๆ ที่เกี่ยวข้อง
7ระบบปนูเมติกถูกออกแบบมาเพื่อให้พลังงานให้กับเครื่องควบคุม, กระบอกทดสอบ, และอุปกรณ์อื่น ๆ ที่คล้ายกัน
8ระบบหล่อลื่นรวมทั้งวิธีหล่อลื่นกลางและมือการหล่อลื่นกลางถูกใช้เป็นหลักสําหรับการหล่อลื่นทันเวลาและแม่นยําของหลักแนวทางนําและสกรูนํา.
9. ระบบควบคุมของเครื่องมือประกอบด้วยคอมพิวเตอร์โฮสต์, PLC, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้องโปรแกรมการประมวลผลถูกสร้างขึ้นโดยการใส่ภาพวาด CAD หรือพารามิเตอร์การประมวลผลผ่านอินเตอร์เฟส USB หรือคีย์บอร์ดโปรแกรมเหล่านี้สามารถเก็บ, ถอน, แสดง, และถ่ายทอดในเวลาใด ๆ โดยใช้หมายเลขส่วนเครื่องมือเครื่องจักรอํานวยความสะดวกในการปรับและควบคุมด้วยมือของปริมาตรการการแปรรูปส่วนตัวในขณะเดียวกันยังสนับสนุนการควบคุมอัตโนมัติเต็มของลําดับการแปรรูปทั้งหมด.
ระหว่างการประกอบการแสดงตัวอย่าง and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsตัวอย่างที่นําเสนอในการแสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์ในการบรรลุการวางรูที่แม่นยําโดยแสดงให้เห็นอย่างละเอียดถึงความแม่นยําและความน่าเชื่อถือที่พิเศษในกรณีการใช้งานจริง.
เครื่องเจาะ, ตราสัญลักษณ์และตัดหาง H-Beam CNC ความเร็วสูงถูกใช้เป็นหลักในสถานที่ผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันรับประกันการแปรรูปแบบแม่นยําของ H-beam ที่ใช้ในกรอบและโครงสร้างรองรับ, สร้างพื้นฐานที่แข็งแรงสําหรับการประกอบที่มั่นคงของโครงสร้างเหล็ก ในการสร้างสะพาน อุปกรณ์ดําเนินการเจาะความละเอียดสูงบน H-beamการเพิ่มความสมบูรณ์แบบทางโครงสร้างของสะพาน และทําให้มันสามารถรับน้ําหนักได้อย่างมีประสิทธิภาพในระยะยาวด้วยประสิทธิภาพการดําเนินงานที่โดดเด่น เครื่องนี้สามารถให้การสนับสนุนที่น่าเชื่อถือได้สําหรับภาคพื้นฐานที่สําคัญเหล่านี้ โดยอํานวยความสะดวกในการดําเนินการที่เรียบร้อยของโครงการที่เกี่ยวข้อง
