การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |

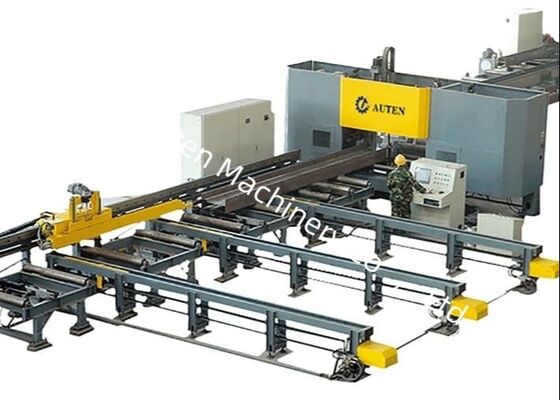

7 CNC Axes อุตสาหกรรม เหล็ก CNC โลหะ Cnc 3 มิติ H
การนําเสนอสินค้า:
ศูนย์แปรรูปนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะบน H-beam โดยมีสามสปินด์เจาะความแม่นยําความเร็วสูงมันทํากระบวนการเจาะบนชิ้นงานด้วยประสิทธิภาพที่น่าทึ่งด้วยความแม่นยําในการแปรรูปที่โดดเด่นและลักษณะการทํางานที่เข้าใจง่าย อุปกรณ์นี้เป็นทางออกที่สําคัญในอุตสาหกรรมโครงสร้างเหล็กมันถูกนําไปใช้อย่างแพร่หลายในสาขาวิชาสําคัญ เช่น วิศวกรรมก่อสร้าง, โครงการโครงสร้างโครงสร้างสะพาน, การผลิตม้าหอ, และโครงการโครงสร้างกริด.
ข้อมูลการตั้งค่าสินค้า:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1. เครื่องเจาะและตัด H-beam 3 มิตินี้ประกอบด้วยส่วนใหญ่ของร่างเครื่องหลัก ระบบอาหาร CNC เครื่องขนส่งวัสดุ ระบบไฟฟ้า ระบบไฮดรอลิก ระบบเย็นระบบหล่อลื่นเครื่องมีโครงสร้างเตียงคงที่และการตั้งชิ้นงานที่เคลื่อนไหว เหมาะสําหรับการแปรรูปขั้ว H ในขนาดใหญ่มันรองรับการดําเนินงานการผลิตต่อเนื่องและแตกต่างกันด้วยระดับอัตโนมัติสูง.
2. ร่างเครื่องเจาะประกอบด้วยเตียง, ชุดโต๊ะเลื่อน CNC, อุปกรณ์การสนับสนุน, หน่วยกดด้านบน, หน่วยกดด้านข้าง, และระบบตรวจจับส่วนประกอบของโต๊ะเลื่อน CNC ประกอบด้วยด้านคงที่, ด้านเคลื่อนไหว, และโต๊ะเลื่อน CNC หน่วยบน. โดยเฉพาะเจาะจงออกแบบสําหรับการเจาะ H-beam, กลุ่มโต๊ะเลื่อนประกอบด้วยแผ่นเลื่อน, ฐานโต๊ะเลื่อน,หัวหมุน, สปินด์กลไกความเร็วสูง, กระบอกเครื่องมือ, มอเตอร์ความถี่แปร, มอเตอร์เซอร์โว, การนําเส้นตรง, และพับนํา
3. ระบบอาหาร CNC ประกอบด้วยบราคเก็ต, เกียร์, ราค, มอเตอร์ servo, reducers, และ manipulators. มอเตอร์ servo ขับเคลื่อน manipulator เพื่ออํานวยความสะดวกในการเคลื่อนไหวของ H-beam ตามแกน X,ทําให้อาหารแม่นยําและตําแหน่งแม่นยําของชิ้นงาน.
4. คอนเวียร์วัสดุประกอบด้วยคอนเวียร์ในและคอนเวียร์ออก. คอนเวียร์ในประกอบด้วยคอนเวียร์บราคเกต, รอลเลอร์การสนับสนุน, และอุปกรณ์ผลักข้างทั้งหมดถูกออกแบบมาโดยเฉพาะเพื่อขนส่งแผ่นเหล็กที่มีโปรไฟล์, ประสบความสําเร็จการตั้งตําแหน่งแกน Y ของส่วนว่าง, และทํางานร่วมกันกับระบบอาหาร CNC เพื่อสรุปกระบวนการอาหารวัสดุ.ประกอบด้วยสแตนเลสแคลนและม้วนรองรับวัสดุ, ใช้ในการขนส่งชิ้นงานเสร็จ
5ระบบเย็นใช้วิธีการเย็นภายในและภายนอก โดยใช้หมอกน้ํามันในการเย็นรูที่ส่งเสริมประสิทธิภาพการใช้จ่าย, ความยั่งยืนของสิ่งแวดล้อม และการสกัดสภาพของเครื่องเจาะให้น้อยที่สุด
6ระบบไฮดรอลิกให้พลังงานกับอุปกรณ์กดด้านบน, อุปกรณ์กดด้านข้าง, กระบอกเครื่องมือ, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง
7ระบบปนูเมติกถูกออกแบบมาเพื่อให้พลังงานให้กับเครื่องควบคุม, กระบอกทดสอบ, และอุปกรณ์คล้ายกัน
8ระบบการหล่อลื่นใช้วิธีการหล่อลื่นแบบกลางและมือการหล่อลื่นกลางถูกใช้เป็นหลักสําหรับการหล่อลื่นที่กําหนดเวลาและแม่นยําของหลักแนวทางนําและสกรูนํา.
9. ระบบควบคุมของเครื่องมือประกอบด้วยคอมพิวเตอร์โฮสต์, PLC, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง. ** วิธีการเขียนโปรแกรม:** โปรแกรมการประมวลผลถูกผลิตโดยการใส่ภาพวาด CAD หรือพาราเมตรการประมวลผลผ่านอินเตอร์เฟส USB หรือคีย์บอร์ดโปรแกรมเหล่านี้สามารถเก็บ, ถอน, แสดง, และถ่ายทอดในเวลาใด ๆ ตามจํานวนส่วน.เครื่องมือเครื่องจักรไม่เพียงแค่สามารถปรับและควบคุมด้วยมือของปริมาตรการแปรรูปส่วนตัว แต่ยังสนับสนุนการควบคุมที่อัตโนมัติเต็มสําหรับลําดับการแปรรูปทั้งหมด.

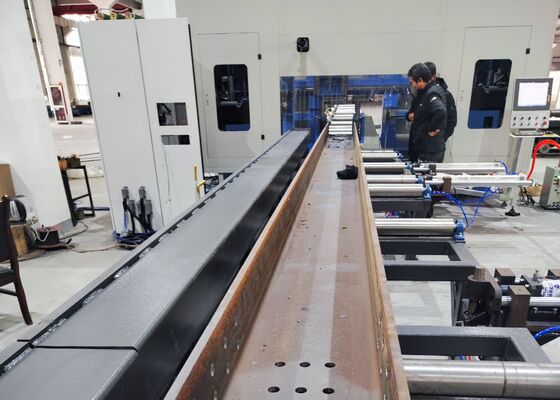

ระหว่างการประกอบการแสดงตัวอย่าง and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesตัวอย่างที่นําเสนอในการแสดงเหล่านี้ ชี้ให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์ในการบรรลุการวางรูที่แม่นยําโดยแสดงให้เห็นอย่างเต็มที่ถึงความแม่นยําและความน่าเชื่อถือสูงของมันในกรณีการใช้งานในโลกจริง.
เครื่องเจาะ, ตราสัญลักษณ์และตัดหาง H-Beam CNC ความเร็วสูงถูกนําไปใช้เป็นหลักในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันให้การแปรรูปแม่นยําสําหรับ H-beam ที่ใช้ในกรอบและโครงสร้างรองรับ, ทําให้มีพื้นฐานที่แข็งแกร่งสําหรับการประกอบที่มั่นคงของโครงสร้างเหล็ก ในงานก่อสร้างสะพาน อุปกรณ์ดําเนินการเจาะความละเอียดสูงบน H-beamซึ่งไม่เพียงแค่ช่วยเพิ่มความสมบูรณ์แบบทางโครงสร้างของสะพาน แต่ยังทําให้พวกเขาสามารถทนรับภาระที่ยาวนานได้อย่างมีประสิทธิภาพด้วยประสิทธิภาพการดําเนินงานที่โดดเด่น เครื่องจักรนี้ให้การสนับสนุนที่น่าเชื่อถือสําหรับภาคพื้นฐานที่สําคัญเหล่านี้
