รายละเอียดสินค้า:
การชำระเงิน:
|
| ยาวxก: | 1200x1200 มม | ความสูงของโครงสำหรับตั้งสิ่งของ: | 750มม |
|---|---|---|---|
| แกนเรียว: | 50 บาท | เส้นผ่านศูนย์กลางการเจาะสูงสุด: | Φ60 มม |
| ความกว้างของช่องตัว T: | 18มม | เส้นผ่านศูนย์กลางกรีด: | M3-M28 |
| ความเร็วแกนหมุน: | 30~3000 รอบ/นาที | กำลังมอเตอร์แกนเซอร์โว: | 22KW |

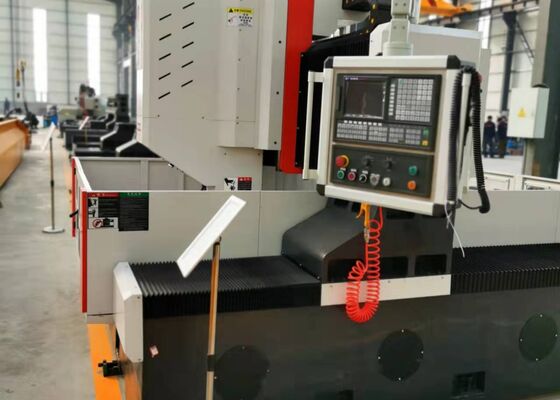

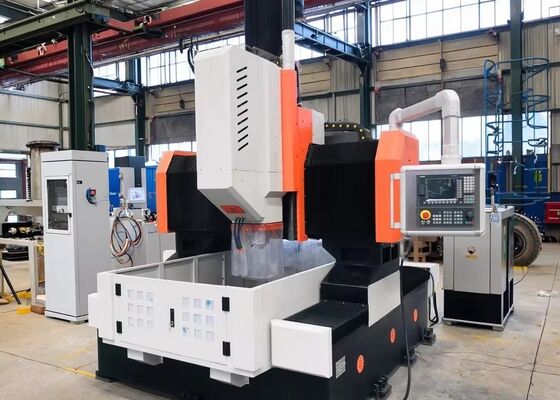

750mm ความสูง gantry Cnc gantry ประเภทแผ่นเหล็กแผ่น flange เครื่องเจาะ 18mm กว้าง T-slot
การนําเสนอสินค้า
เครื่องเจาะและเจาะแบบ gantry CNC ได้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะ, chamfering, tapping, และการเจาะบนชิ้นงานแผ่นและองค์ประกอบโครงสร้างมันสามารถแปรรูปสินค้า เช่น แฟลนจ์, ዲስก์, แหวน, และแผ่นเรียบ, ด้วยปริมาตรความหนาอย่างเข้มงวดภายในช่วงการประมวลผลที่กําหนดของเครื่องเครื่องสนับสนุนทั้งรูผ่านและรูตาบอดในการแปรรูปองค์ประกอบจากวัสดุเดียวและวัสดุประกอบ. ด้วยการควบคุมดิจิตอลเต็มตลอดกระบวนการแปรรูปทั้งหมด, มันรับประกันความสะดวกในการใช้งานและการเพิ่มประสิทธิภาพ.ส่งผลให้มีความแม่นยําสูง เพื่อตอบสนองความต้องการของหลายชนิดสภาพแวดล้อมการผลิตขนาดใหญ่
รายละเอียด:
| ขนาดของชิ้นงาน | LxW | 1200x1200 มม |
| ความสูงของแกนตารี | 750 มม. | |
| เตียงทํางาน | ความกว้างของช่อง T | ขนาด 18 มิลลิเมตร |
| หัวแรงเจาะ | กรณีนี้ | 1 |
| สปินด์เทนเปอร์ | NT1 การประมวลผล | |
|
กว้างขวางการเจาะสูงสุด (เหล็กคาร์บอนทั่วไป) |
Φ60 มม. | |
| กว้างกระแทก | M3-M28 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 22kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-750 มม. | |
|
การเคลื่อนไหวด้านข้างของหัวแรง(แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | ขนาด 1200 mm |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 8 r/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 2.4kW | |
| การเคลื่อนไหวด้านยาวของ gantry (แกน Y) | ขนาดสูงสุด | ขนาด 1200 mm |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 8 m/min | |
| พลังการขับเคลื่อน servo motor | 2.4kW | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 550 มม. |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 2.8kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ± 0.015/1000 มม. |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ± 0.01/1000 มม |
| ขนาดรวม | LxWxH | ขนาด 4000x3800x2800 มิลลิเมตร |
ลักษณะสินค้า
1ระบบส่ง
รถเลนนําทางแม่นยําและเครื่องเลื่อน นําเข้าจากไต้หวัน ถูกออกแบบพิเศษเพื่อให้การทํางานเรียบร้อย และเพิ่มความสามารถในการรับมือภาระหนักของอุปกรณ์ได้มากแกน X และแกน Z ได้รับการจัดสรรด้วยสองและสี่การนําแนวม้วน, ตามลําดับที่ใช้เป็นองค์ประกอบนําและแบกภาระสําหรับการเคลื่อนไหวด้านข้างและด้านยาวเครื่องนี้ตอบสนองอย่างเต็มที่กับความต้องการทางเทคนิคสําหรับการขุดความเร็วสูงสําหรับการถ่ายทอดพลังงาน, แกน X และแกน Z ถูกขับเคลื่อนโดยเครื่องยนต์ servo AC, ซึ่งขับเคลื่อนสกรูลูกบอลความแม่นยําเพื่อแปลงการเคลื่อนไหวหมุนเป็นการย้ายเส้นตรงที่แม่นยํา.
แกน Y อุปกรณ์พร้อมกับคู่นําแบบเส้นทางที่เคลื่อนยาวหนัก ซึ่งแต่ละตัวมีตัวเลื่อนรถไฟสี่เหลี่ยมสองตัว ซึ่งรวมกันเป็นกลไกเลื่อนแกน Yการออกแบบนี้ไม่เพียงแค่ตอบสนองความแข็งแรงและความแข็งแรงที่สูงของกรอบ gantry แต่ยังให้ประโยชน์ทางเทคนิคหลายรวมถึงสัมพันธ์การขัดขัดต่ํา การเคลื่อนไหวความเร็วสูง การบรรเทาความสั่นสะเทือนที่ดีกว่า และอายุการใช้งานยาวนานแกน Y ใช้เทคโนโลยีการขับเคลื่อนซินโครนของ servo motor, ซึ่งขับเคลื่อนสกรูลูกบอลพร้อมกัน, รับประกันการเคลื่อนไหวที่แม่นยํา reciprocating ของ Y-axis workbench สําหรับการประกอบการ CNC แม่นยํา.
2ระบบหล่อลื่นอัตโนมัติและกลไกป้องกัน
อุปกรณ์นี้ถูกติดตั้งด้วย ระบบการเลื่อนอัตโนมัติขนาดเล็กแรงดันส่วนที่ผลิตในไต้หวัน ให้การเลื่อนอย่างครบถ้วนและไม่มีมุมสําหรับส่วนประกอบที่เคลื่อนไหว เช่น รถรางนําทาง, สกรูนํา,และ racks, ทําให้อายุการใช้งานของเครื่องยาวนานขึ้นอย่างมาก มุม X และมุม Y ถูกปกป้องด้วยฝุ่นกันฝุ่นให้ความคุ้มครองที่เพิ่มขึ้นระหว่างการใช้งาน.
3ระบบส่งน้ําเย็นกลาง:
อุปกรณ์นี้มีระบบส่งน้ําเย็นกลางมาตรฐาน การไหลเวียนของน้ําเย็นภายในอย่างมีประสิทธิภาพป้องกันชิปเหล็กจากการติดกับเครื่องมือระหว่างการแปรรูปทําให้ลดการใช้งานของเครื่องมือ, ขยายอายุการใช้งานของเครื่องมือ และปรับปรุงการทําปลายพื้นผิวของชิ้นงานการออกของเหลวเย็นแรงดันสูงที่ปลายเครื่องมือให้ความคุ้มกันที่น่าเชื่อถือได้ทั้งพื้นผิวของชิ้นงานและสานหมุนความเร็วสูง, ป้องกันการอุดตันที่เกิดจากสารปนเปื้อน และเพิ่มคุณภาพของชิ้นงานโดยรวมและประสิทธิภาพการทํางาน
อุปกรณ์อุตสาหกรรมประเภทแกรนด์แบบ CNC ที่มีประสิทธิภาพสูงนี้ได้ถูกออกแบบอย่างละเอียดเพื่อการแปรรูปชุดที่คล้ายแผ่นและส่วนโครงสร้าง. โดยเฉพาะเจาะจงเพื่อการแปรรูปชิ้นงาน เช่น แฟลเลนส์, ดิสก์, แหวน, และแผ่นเรียบมันถูกสร้างขึ้นเพื่อให้แน่ใจว่าความหนาของชิ้นงานเหล่านี้จะตรงกับพารามิเตอร์การแปรรูปที่มีประสิทธิภาพที่กําหนดไว้ก่อนของเครื่อง.
ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้ดําเนินการเจาะและบดแม่นยําบนแผ่นโครงสร้างและองค์ประกอบเชื่อมให้พื้นฐานที่น่าเชื่อถือสําหรับการประกอบที่มั่นคงของกรอบเหล็กในภาคพลังงานลมบริการแก้ไขการแปรรูปความละเอียดสูงสําหรับหอคอยและแฟลนซ์ของเครื่องจักรลม หน่วยงานวิกฤติที่มั่นใจว่าส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรงสําหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผล รางสะพานและพรานท์รองรับทําให้สามารถสร้างการเชื่อมต่อที่แข็งแกร่งและทนทาน ที่ถูกออกแบบมาเพื่อทนกับภาระแบบไดนามิกตลอดอายุการใช้งานของสะพาน.
