การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความกว้างของลำแสง H (มม.): | 100~1,000 | ช่วงความสูงของลำแสง H (มม.): | 100~500 |
|---|---|---|---|
| ช่วงความกว้างของเหล็กช่อง (มม.): | 100~1,000 | ช่วงความสูงของเหล็กช่อง (มม.): | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.): | 80 | สูงสุด ความยาวชิ้นงาน (ม.): | 12 หรือ 15 (ไม่จำเป็น) |
| เรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.): | 40 |

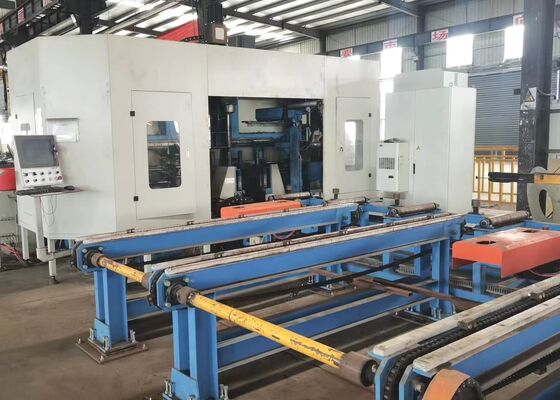

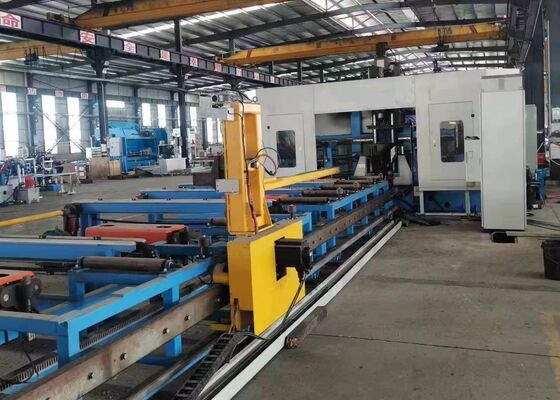

เครื่องเจาะ H-Beam CNC ใหม่สำหรับงานก่อสร้างเหล็ก กำลังมอเตอร์สปินเดิล 11/15KW
แนะนำผลิตภัณฑ์:
เครื่องเจาะ H-beam CNC ออกแบบมาเพื่อการเจาะ การต๊าป การมาร์ก และการเซาะร่องเหล็กรูปตัว H เหล็กราง เหล็กฉาก และวัสดุโลหะอื่นๆ เป็นหลัก มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมโครงสร้างเหล็ก รวมถึงการใช้งานในอาคาร โรงจอดรถ หอคอย และโครงสร้างแบบกริด
1. โซลูชันการเจาะที่สำคัญและเชี่ยวชาญสำหรับงานก่อสร้างโครงสร้างเหล็ก
2. สามารถเจาะรูบนสามพื้นผิวของ H-beam และเหล็กรางได้พร้อมกัน ทำให้มั่นใจได้ถึงความแม่นยำและประสิทธิภาพสูง
3. ติดตั้งแกน CNC 7 แกน ทำให้สามารถป้อนและกำหนดตำแหน่งอัตโนมัติได้อย่างแม่นยำ
4. เข้ากันได้กับแบบวาดชิ้นงาน AUTOCAD และ DSTV แปลงเป็นโปรแกรมการผลิตได้อย่างง่ายดาย
พารามิเตอร์ผลิตภัณฑ์:
| รุ่น | BHD1000/3 |
| ช่วงความกว้าง H-Beam (มม.) | 100~1000 |
| ช่วงความสูง H-Beam (มม.) | 100~500 |
| ช่วงความกว้างเหล็กราง (มม.) | 100~1000 |
| ช่วงความสูงเหล็กราง (มม.) | 100~250 |
| ความหนาชิ้นงานสูงสุด (มม.) | 80 |
| ความยาวชิ้นงานสูงสุด (ม.) | 12 หรือ 15 (อุปกรณ์เสริม) |
| จำนวนสปินเดิลเจาะ | รวม 3 สปินเดิล สปินเดิลหนึ่งตัวที่ชุดบน ด้านซ้ายและด้านขวาตามลำดับ |
| เรียวรูสปินเดิล | BT40 |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | 40 |
| กำลังมอเตอร์สปินเดิล (กิโลวัตต์) | 11/15 |
| ความเร็วสปินเดิล (รอบ/นาที) | 100~3000 |
| ความเร็วการป้อนสปินเดิล (ม./นาที) | 0~10 |
| ความเร็วการป้อนแกน X (ม./นาที) | 0~20 |
| จำนวนแม็กกาซีนเครื่องมือ | 3 |
| ประเภทและจำนวนแม็กกาซีนเครื่องมือ | แบบแถว, 3x4 (อุปกรณ์เสริม) |
| ชุดมาร์ก (อุปกรณ์เสริม) | การพิมพ์แบบดิสก์, 36 ตัวอักษร, ขนาดตัวอักษร Φ10มม. |
| ระบบ CNC | Siemens เยอรมนี, Panasonic ญี่ปุ่น, INVT จีน |
| วิธีการทำความเย็น | การทำความเย็นแบบสเปรย์, การทำความเย็นภายใน + การทำความเย็นภายนอก |
| ขนาดเครื่องโดยรวม (ม.) | ประมาณ 33x5.5x3.5 |
| กำลังไฟฟ้ารวม (กิโลวัตต์) | ประมาณ 60 |
| พารามิเตอร์ข้างต้นสามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของลูกค้า | |
คุณสมบัติผลิตภัณฑ์:
1. กลไกการป้อนของเครื่องเลื่อยลำแสงใช้ระบบจับยึดและป้อนแบบควบคุมด้วย CNC ทำให้มั่นใจได้ถึงการทำงานด้วยความเร็วสูงและความแม่นยำในการกำหนดตำแหน่งที่แม่นยำ
2. ใช้สปินเดิล BT40 ความเร็วสูงสามตัวเพื่อเจาะสามพื้นผิวของ H-beam ติดตั้งดอกสว่านคาร์ไบด์ สปินเดิลสามารถทำความเร็วรอบได้สูงสุด 3000 รอบต่อนาที ทำให้มั่นใจได้ถึงประสิทธิภาพการผลิตที่เหนือกว่าและประสิทธิภาพการเจาะที่โดดเด่น เศษที่เกิดขึ้นระหว่างการเจาะจะถูกกำจัดอย่างมีประสิทธิภาพโดยสายพานลำเลียงเศษแบบโซ่
3. ระบบทำความเย็นสายการเจาะลำแสง CNC ใช้เทคโนโลยีการทำความเย็นแบบหมอก ให้ความสามารถในการทำความเย็นทั้งภายในและภายนอก ชุดสปินเดิลเจาะแต่ละชุดมีหัวฉีดทำความเย็นภายนอกเฉพาะและขั้วต่อทำความเย็นภายใน ให้ความยืดหยุ่นในการเลือกวิธีการทำความเย็นที่เหมาะสมตามความต้องการการเจาะเฉพาะ การทำความเย็นภายในและภายนอกสามารถใช้แยกกันหรือพร้อมกันได้ ขึ้นอยู่กับความต้องการในการปฏิบัติงาน
4. สามารถติดตั้งระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) ได้ตามข้อกำหนดของลูกค้า โดยไม่จำเป็นต้องเปลี่ยนเครื่องมือด้วยตนเอง คุณสมบัตินี้ช่วยลดเวลาหยุดทำงานได้อย่างมากและปรับปรุงประสิทธิภาพการทำงานโดยรวม
5. เครื่องเจาะลำแสงสามารถติดตั้งระบบมาร์กดิสก์ไฮดรอลิกเป็นอุปกรณ์เสริม ดิสก์ถูกกำหนดตำแหน่งอย่างแม่นยำด้วยเซอร์โวมอเตอร์ ทำให้สามารถมาร์กอักขระได้สูงสุด 36 ตัวได้อย่างรวดเร็ว
6. ฟังก์ชันการเซาะร่องและการต๊าปอัตโนมัติเข้ามาแทนที่กระบวนการเซาะร่องแบบแมนนวลแบบดั้งเดิม ใช้เครื่องมือเซาะร่องเพื่อทำเครื่องหมายตำแหน่งแผ่นสำหรับการเชื่อมในภายหลังบนหน้าแปลนและเว็บของ H-beam ช่วยประหยัดเวลาและปรับปรุงความแม่นยำ นอกจากนี้ยังสามารถดำเนินการต๊าปบนหน้าแปลนและเว็บของ H-beam ได้ ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
7. กระบวนการจับยึดชิ้นงานระหว่างการป้อนและการผลิตบนเครื่องเจาะลำแสง CNC ซึ่งประกอบด้วยการยกตามยาว การดันจับด้านข้าง และการยึดและปล่อยตัวจับยึด ถูกทำให้เป็นอัตโนมัติอย่างสมบูรณ์โดยระบบไฮดรอลิก สิ่งนี้ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และสม่ำเสมอของอุปกรณ์ตลอดกระบวนการทั้งหมด
8. ระบบควบคุมประกอบด้วยคอมพิวเตอร์กลางและ PLC โดยมีส่วนประกอบหลักมาจากแบรนด์ต่างประเทศที่มีชื่อเสียง ระบบรองรับวิธีการเขียนโปรแกรมหลายวิธี ทำให้ผู้ปฏิบัติงานสามารถแก้ไขโปรแกรมต่างๆ ได้อย่างง่ายดาย ข้อมูลการออกแบบโครงสร้าง เช่น ไฟล์ DXF และ DSTV ที่สร้างโดยระบบ AutoCAD หรือ TEKLA Structures ของบุคคลที่สาม สามารถนำเข้าได้อย่างราบรื่น

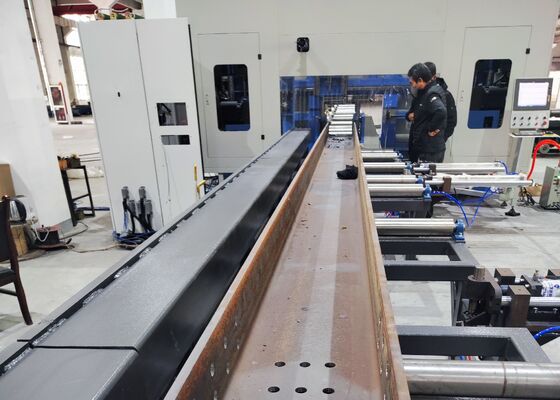

ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะมาร์กและตัดแผ่นโลหะ H-beam CNC แสดงความสามารถในการผลิตได้อย่างมีประสิทธิภาพโดยใช้ตัวอย่าง H-beam มาตรฐาน (ที่มีความกว้างหน้าแปลนและความหนาเว็บแตกต่างกัน) รวมถึงตัวอย่างเหล็กรางขนาดต่างๆ ตัวอย่างที่แสดงในการสาธิตเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องในการบรรลุตำแหน่งรูที่แม่นยำ เกลียวที่ต๊าปสะอาด และรูปแบบการมาร์กที่ชัดเจน ซึ่งแสดงให้เห็นถึงความแม่นยำและความน่าเชื่อถือสูงในการใช้งานจริง
เครื่องเจาะมาร์กและตัด H-Beam CNC ความเร็วสูง ส่วนใหญ่ใช้ในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ในโรงงานโครงสร้างเหล็ก เครื่องจะทำการผลิตที่แม่นยำบน H-beam ที่ใช้ในโครงและระบบรองรับ ซึ่งเป็นรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่เสถียร ในการก่อสร้างสะพาน เครื่องจะดำเนินการเจาะที่มีความแม่นยำสูงบน H-beam ซึ่งจะช่วยเพิ่มความสมบูรณ์ของโครงสร้างสะพานและรับประกันความสามารถในการรับน้ำหนักระยะยาว ด้วยประสิทธิภาพการทำงานที่ยอดเยี่ยม เครื่องจึงให้การสนับสนุนที่เชื่อถือได้แก่ภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้ ซึ่งขับเคลื่อนความคืบหน้าของโครงการที่เกี่ยวข้องอย่างราบรื่น
