การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความกว้างของลำแสง H (มม.): | 100~1,000 | ช่วงความสูงของลำแสง H (มม.): | 100~500 |
|---|---|---|---|
| ช่วงความกว้างของเหล็กช่อง (มม.): | 100~1,000 | ช่วงความสูงของเหล็กช่อง (มม.): | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.): | 80 | สูงสุด ความยาวชิ้นงาน (ม.): | 12 หรือ 15 (ไม่จำเป็น) |
| เรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.): | 40 |
| เน้น: | เครื่องเจาะบีม CNC สำหรับเหล็ก H-beam,สายการผลิตตัดและกัดบีม CNC,เครื่องเจาะโครงสร้างเหล็ก H-beam |
||

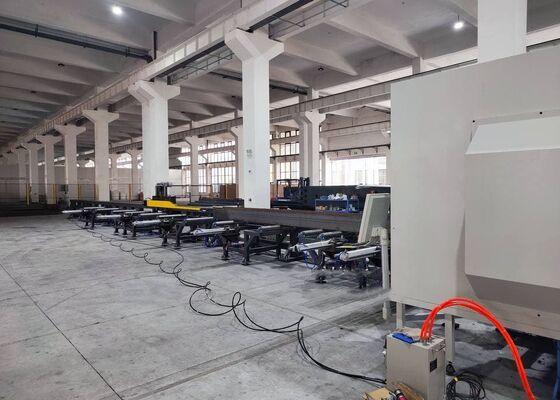

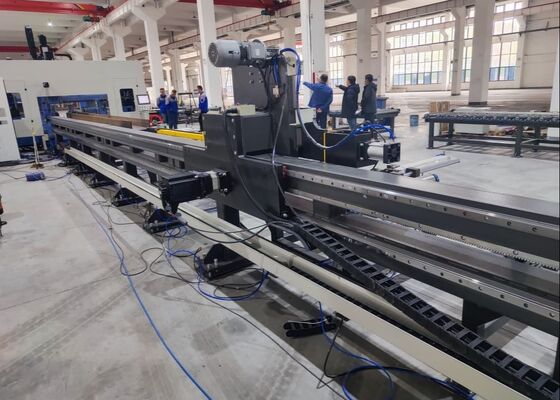

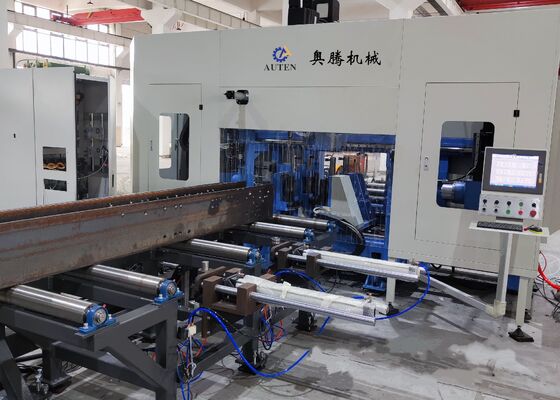

สายการผลิตใหม่ CNC Beam Drilling Cutting Milling สําหรับโครงสร้าง H-Beam ของเหล็ก
การนําเสนอสินค้า:
เครื่องเจาะ H-beam CNC ถูกออกแบบเป็นหลักสําหรับเจาะ, ติด, การตรา, และการสกอร์เหล็กทรง H, เหล็กช่อง, เหล็กมุม, และวัสดุโลหะอื่น ๆมันถูกใช้อย่างมากในอุตสาหกรรมโครงสร้างเหล็ก, รวมถึงการใช้งานในอาคาร, คาร์เรจ, หอคอย, และโครงสร้างกรีด
1. การเจาะหินที่สําคัญและพิเศษ สําหรับการก่อสร้างโครงสร้างเหล็ก
2สามารถเจาะหลุมในขณะเดียวกันบนพื้นผิวสามของ H-beam และช่องทาง, ให้ความแม่นยําและประสิทธิภาพสูง
3อุปกรณ์พร้อมกับแกน CNC 7 แกนสําหรับการให้อาหารและการตั้งตําแหน่งที่แม่นยําและอัตโนมัติเต็ม
4. รองรับกับ AUTOCAD และ DSTV ภาพวาดชิ้นงาน, การแปลงพวกเขาได้อย่างต่อเนื่องในโปรแกรมการแปรรูป
ปริมาตรสินค้า:
| รุ่น | BHD1000/3 |
| H ช่วงความกว้างของรั้ว (mm) | 100 ~ 1000 |
| H ระยะความสูงของรั้ว (มม) | 100 ~ 500 |
| ระยะความกว้างของช่องเหล็ก (mm) | 100 ~ 1000 |
| ระยะความสูงเหล็กช่อง (มม) | 100 ~ 250 |
| ความหนาของชิ้นงานสูงสุด (มิลลิเมตร) | 80 |
| ความยาวของชิ้นงานสูงสุด (m) | 12 หรือ 15 (ไม่จําเป็น) |
| การเจาะสปินด์ qty | รวม 3 spindles, spindle หนึ่งบนหน่วยบน, ด้านซ้ายและด้านขวาตามลําดับ |
| ช่องสปินด์เลอร์ | BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (mm) | 40 |
| พลังงานของมอเตอร์หมุน (kW) | การ สร้าง ความ รู้สึก ที่ ดี, 1/15 |
| ความเร็วของสปินด์ (r/min) | 100 ~ 3000 |
| ความเร็วในการให้อาหารหมุน (m/min) | 0 ~ 10 |
| ความเร็วในการให้อาหารแกน X (m/min) | 0 ~ 20 |
| Qty ของกระจกเครื่องมือ | 3 |
| ประเภทและความจุของกระจกเครื่องมือ | ประเภทแถว 3x4 (ไม่จําเป็น) |
| หน่วยเครื่องหมาย (ไม่จํากัด) | การตีพิมพ์แผ่น, 36 ตัวอักษร, ขนาดตัวอักษร Φ10mm |
| ระบบ CNC | ซีเมนส์ เยอรมนี, ญี่ปุ่น Panasonic, จีน INVT |
| วิธีการเย็น | การปรับปรุงความเย็นด้วยสเปรย์ การปรับปรุงความเย็นภายใน + การปรับปรุงความเย็นภายนอก |
| ขนาดรวมของเครื่อง (ม.) | ประมาณ 33x5.5x35 |
| พลังงานรวม ((kW) | ประมาณ 60 |
| ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า | |
ลักษณะสินค้า:
1กลไกการให้อาหารของเครื่องเจาะขั้วใช้ระบบการจับและให้อาหารรถคันที่ควบคุมโดย CNC, รับประกันการทํางานความเร็วสูงและความแม่นยําในการตั้งตําแหน่ง.
2. สาม spindles ความเร็วสูง BT40 ได้รับการใช้ในการเจาะสามด้านของ H-beam. ด้วยบิตเจาะคาร์บิด, spindles สามารถบรรลุความเร็วหมุนสูงสุด 3000 RPM.การจัดตั้งนี้รับประกันประสิทธิภาพการประมวลผลสูงและผลงานเจาะที่ดีชิปที่ผลิตขึ้นระหว่างการเจาะถูกกําจัดอย่างมีประสิทธิภาพโดยคอนเวียร์ชิปประเภทโซ่
3ระบบการเย็นสายเจาะแกน CNC ใช้เทคโนโลยีการเย็นหมอก ให้ความสามารถในการเย็นภายในและภายนอกแต่ละหน่วยสปินด์เจาะมีเครื่องปรับระบายความเย็นภายนอกและเชื่อมต่อการปรับระบายความเย็นภายใน, ทําให้สามารถเลือกได้ตามความต้องการการเจาะที่เฉพาะเจาะจง การทําความเย็นภายในและภายนอกสามารถใช้ได้อย่างอิสระหรือพร้อมกันตามความต้องการ
4ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) สามารถติดตั้งได้ตามรายละเอียดของลูกค้า ทําให้ไม่ต้องเปลี่ยนเครื่องมือด้วยมือคุณสมบัตินี้ลดเวลาหยุดทํางานและเพิ่มประสิทธิภาพการดําเนินงาน.
5. เครื่องเจาะขั้วสามารถติดตั้งระบบการตราดิสก์แบบไฮดรอลิกได้เป็นตัวเลือก ดิสก์ถูกวางโดยใช้มอเตอร์เซอร์โว ทําให้สามารถตราดิสก์ที่แตกต่างกันได้เร็วถึง 36 ตัว
6การเขียนอัตโนมัติและการแตะฟังก์ชันแทนกระบวนการเขียนมือดั้งเดิมเครื่องมือ scribing ได้รับการใช้ในการระบุตําแหน่งแผ่นสําหรับการปั่นต่อมาบน H-beam flanges และ webs, ทําให้ประหยัดเวลาและความพยายามในขณะที่เพิ่มความแม่นยํา. การดําเนินงานการแตะยังสามารถดําเนินการบน H-beam flanges และ webs, เพิ่มประสิทธิภาพการผลิตอย่างสําคัญ.
7. การปักชิ้นงานระหว่างการให้อาหารและการแปรรูปบนเครื่องเจาะแกน CNC รวมถึงการยกด้านยาว, การปักกระชับด้านข้าง, และการปักและปล่อย clampsมีระบบไฮดรอลิกอัตโนมัติเต็ม. นี้การันตีการทํางานที่น่าเชื่อถือของอุปกรณ์ตลอดกระบวนการ
8ระบบควบคุมประกอบด้วยคอมพิวเตอร์กลางและ PLC โดยมีส่วนประกอบสําคัญที่มาจากแบรนด์ที่มีชื่อเสียงระดับโลก ระบบนี้รองรับวิธีการเขียนโปรแกรมหลายวิธีทําให้ผู้ประกอบการสามารถแก้ไขโปรแกรมหลากหลายได้ง่ายข้อมูลการออกแบบโครงสร้าง เช่น ไฟล์ DXF และ DSTV ที่ผลิตโดยระบบ AutoCAD หรือ TEKLA Structures ของผู้บริการฝ่ายที่สาม สามารถนําเข้าได้อย่างต่อเนื่อง
ระหว่างการประกอบการแสดงตัวอย่าง การเจาะโลหะแผ่นแกน CNC การตรา and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesตัวอย่างที่นําเสนอในการแสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องมือเครื่องมือในการให้การตั้งตําแหน่งรูที่แม่นยําและรูปแบบการตราสีที่แตกต่างกันอย่างละเอียด แสดงถึงความแม่นยําและความน่าเชื่อถือสูงของมันในกรณีการใช้งานในโลกจริง.
เครื่องเจาะ, การตราและการตัดหาง H-Beam CNC ความเร็วสูงถูกใช้เป็นหลักในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันดําเนินการแปรรูปที่แม่นยําบน H-beam ที่ใช้ในกรอบและระบบรองรับ, สร้างพื้นฐานที่แข็งแกร่งสําหรับการประกอบที่มั่นคงของโครงสร้างเหล็ก ในการก่อสร้างสะพาน เครื่องทําการเจาะความละเอียดสูงบน H-beamส่งเสริมความสมบูรณ์แบบทางโครงสร้างของสะพาน และให้แน่ใจว่าสะพานสามารถรับภาระได้อย่างมีประสิทธิภาพในระยะยาวด้วยประสิทธิภาพการดําเนินงานที่สูง เครื่องนี้สามารถให้การสนับสนุนที่น่าเชื่อถือกับภาคพื้นฐานที่สําคัญเหล่านี้ โดยอํานวยความสะดวกในการดําเนินการที่เรียบร้อยของโครงการที่เกี่ยวข้อง
