การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความกว้างของลำแสง H (มม.): | 100~1,000 | ช่วงความสูงของลำแสง H (มม.): | 100~500 |
|---|---|---|---|
| ช่วงความกว้างของเหล็กช่อง (มม.): | 100~1,000 | ช่วงความสูงของเหล็กช่อง (มม.): | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.): | 80 | สูงสุด ความยาวชิ้นงาน (ม.): | 12 หรือ 15 (ไม่จำเป็น) |
| เรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.): | 40 |
| เน้น: | เครื่องเจาะขั้ว CNC ขนาด 26 มม,BT2 เครื่องเจาะ,เครื่องตัดเส้น CNC |
||

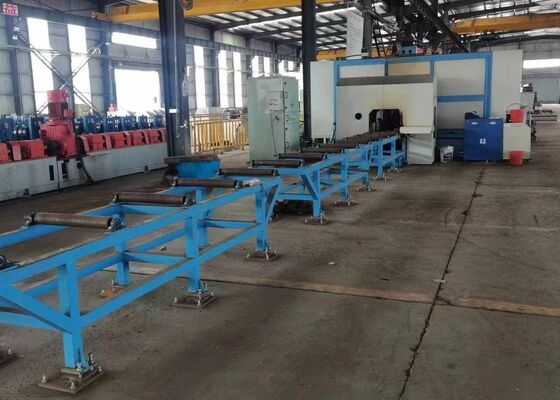

กว้าง 26 มิลลิเมตร การเจาะ CNC Beam การเจาะเครื่องหมายเครื่องตัดเส้น BT50 การเจาะ Spindle
การนําเสนอสินค้า:

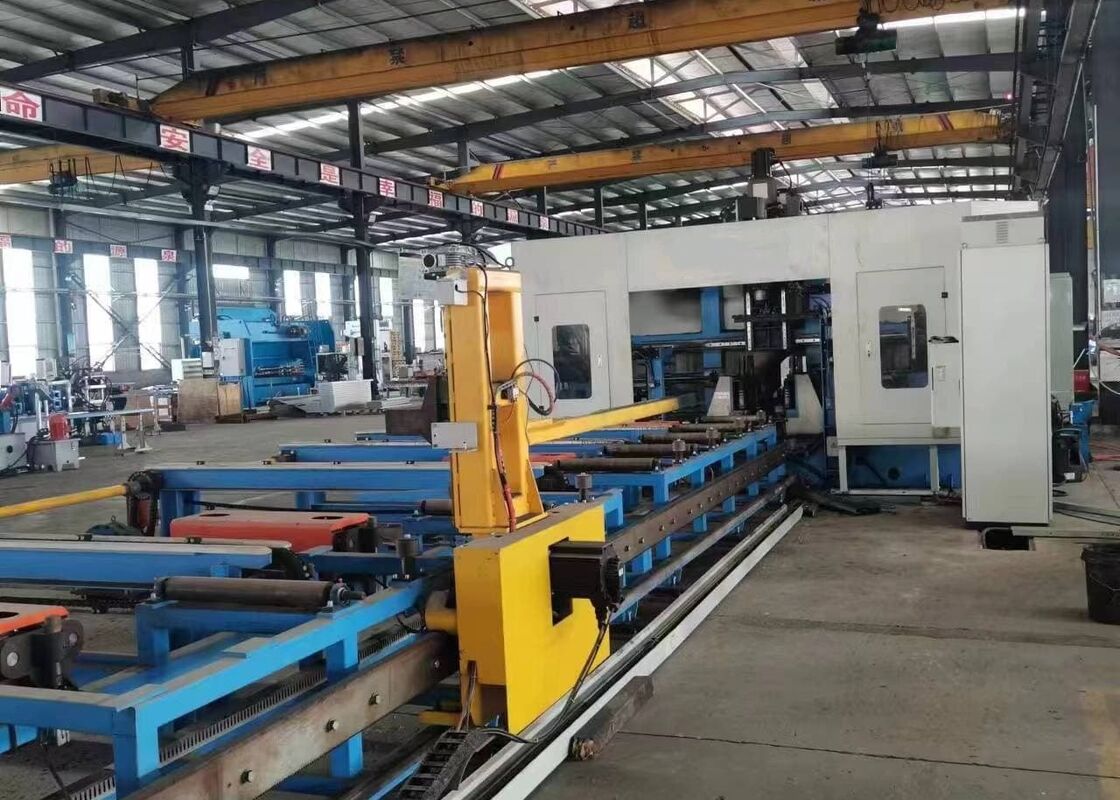

เครื่องเจาะ H-beam CNC ใช้เป็นหลักในการเจาะ, ติด, การตรา, และการทําคะแนนการดําเนินงานบนเหล็กทรง H, เหล็กช่อง, เหล็กมุม, และวัสดุเหล็กอื่น ๆ.มันพบการใช้งานอย่างกว้างขวางในอุตสาหกรรมโครงสร้างเหล็กรวมถึงสาขาต่างๆ เช่น การก่อสร้าง รถจอดรถ ทาวเวอร์ และโครงสร้างกรีด
1อุปกรณ์เจาะที่จําเป็นและเฉพาะสําหรับอุตสาหกรรมก่อสร้างโครงสร้างเหล็ก
2สามารถเจาะรูพร้อมกันบนพื้นผิวสาม H-beam และช่องทางด้วยความแม่นยําที่พิเศษและประสิทธิภาพสูง
3อุปกรณ์พร้อมกับแกน CNC 7 แกน, ทําให้การให้อาหารและตําแหน่งอัตโนมัติและแม่นยํา
4สามารถจําได้ AUTOCAD และ DSTV การออกแบบชิ้นงาน, การแปลงพวกเขาในโปรแกรมการแปรรูป
ปริมาตรสินค้า:
| รุ่น | BHD1000/3 |
| H ช่วงความกว้างของรั้ว (mm) | 100 ~ 1000 |
| H ระยะความสูงของรั้ว (มม) | 100 ~ 500 |
| ระยะความกว้างของช่องเหล็ก (mm) | 100 ~ 1000 |
| ระยะความสูงเหล็กช่อง (มม) | 100 ~ 250 |
| ความหนาของชิ้นงานสูงสุด (มิลลิเมตร) | 80 |
| ความยาวของชิ้นงานสูงสุด (m) | 12 หรือ 15 (ไม่จําเป็น) |
| การเจาะสปินด์ qty | รวม 3 spindles, spindle หนึ่งบนหน่วยบน, ด้านซ้ายและด้านขวาตามลําดับ |
| ช่องสปินด์เลอร์ | BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (mm) | 40 |
| พลังงานของมอเตอร์หมุน (kW) | การ สร้าง ความ รู้สึก ที่ ดี, 1/15 |
| ความเร็วของสปินด์ (r/min) | 100 ~ 3000 |
| ความเร็วในการให้อาหารหมุน (m/min) | 0 ~ 10 |
| ความเร็วในการให้อาหารแกน X (m/min) | 0 ~ 20 |
| Qty ของกระจกเครื่องมือ | 3 |
| ประเภทและความจุของกระจกเครื่องมือ | ประเภทแถว 3x4 (ไม่จําเป็น) |
| หน่วยเครื่องหมาย (ไม่จํากัด) | การตีพิมพ์แผ่น, 36 ตัวอักษร, ขนาดตัวอักษร Φ10mm |
| ระบบ CNC | เยอรมัน, ญี่ปุ่น, จีน |
| วิธีการเย็น | การปรับปรุงความเย็นด้วยสเปรย์ การปรับปรุงความเย็นภายใน + การปรับปรุงความเย็นภายนอก |
| ขนาดรวมของเครื่อง (ม.) | ประมาณ 33x5.5x35 |
| พลังงานรวม ((kW) | ประมาณ 60 |
| ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า | |
ลักษณะสินค้า:
1กลไกการให้อาหารของเครื่องเจาะขั้วใช้ CNC การควบคุมรถคัน clamping และการให้อาหาร, รับรองการทํางานความเร็วสูงและความแม่นยําการตั้งตําแหน่ง
2. สาม spindles ความเร็วสูง BT40 ได้รับการใช้ในการเจาะสามด้านของ H-beam. อุปกรณ์พร้อมกับบิตเจาะคาร์ไบด์, spindles สามารถบรรลุความเร็วหมุนสูงสุด 3000 rpm.การออกแบบนี้ให้ประสิทธิภาพการประมวลผลสูงและผลการเจาะที่ดีชิปที่เกิดขึ้นระหว่างกระบวนการเจาะถูกกําจัดอย่างมีประสิทธิภาพโดยคอนเวียร์ชิปประเภทโซ่
3สายเจาะขั้ว CNC มีระบบเย็นหมอก ให้ความสามารถในการเย็นภายในและภายนอกแต่ละหน่วย spindle การเจาะมีอุปกรณ์พร้อมกับระบายน้ําเย็นภายนอกของตัวเองและเชื่อมต่อการเย็นภายใน, ซึ่งสามารถเลือกขึ้นอยู่กับความต้องการเจาะเฉพาะเจาะจง. การเย็นภายในและภายนอกสามารถใช้ได้เป็นอิสระหรือพร้อมกัน.
4ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) สามารถติดตั้งได้ตามความต้องการของลูกค้า โดยกําจัดความจําเป็นในการเปลี่ยนเครื่องมือด้วยมือนี้เพิ่มประสิทธิภาพเวลาและปรับปรุงผลผลิตภาพรวมอย่างสําคัญ.
5เครื่องเจาะขั้วสามารถแต่งตั้งด้วยระบบเครื่องหมายไฮดรอลิกดิสก์ดิสก์ถูกตั้งโดยแม่นยําโดยมอเตอร์ servo และสามารถการระบุ 36 ตัวอักษรที่แตกต่างกันอย่างรวดเร็วและมีประสิทธิภาพ.
6การเขียนอัตโนมัติและการแตะฟังก์ชันแทนวิธีการเขียนมือดั้งเดิมเครื่องมือ scribing ใช้ในการทําเครื่องหมายตําแหน่งสําหรับกระบวนการผสมผสานต่อมาบน H-beam flanges และ webs, เพิ่มความแม่นยําและประสิทธิภาพในเวลา. นอกจากนี้, การแตะสามารถดําเนินการบน H-beam flanges และ webs, เพิ่มประสิทธิภาพการผลิตอย่างสําคัญ.
7การปักชิ้นงานระหว่างการให้อาหารและการแปรรูปบนเครื่องเจาะแกน CNC ถูกควบคุมโดยระบบไฮดรอลิกที่ควบคุมการยกด้านยาวของ clamp,และการติดตั้งและปลดคลับการทํางานแบบไฮดรอลิกนี้รับประกันความน่าเชื่อถือและความมั่นคงของอุปกรณ์ระหว่างการทํางาน
8ระบบควบคุมประกอบด้วยคอมพิวเตอร์กลางและ PLC รวมองค์ประกอบสําคัญจากแบรนด์ระดับนานาชาติที่รู้จัก ระบบนี้รองรับวิธีการเขียนโปรแกรมหลายวิธีทําให้ผู้ประกอบการสามารถแก้ไขโปรแกรมหลากหลายได้ง่าย. ข้อมูลการออกแบบโครงสร้างที่ผลิตโดยระบบของผู้บริการที่อยู่ภายนอก เช่น AutoCAD หรือ TEKLA Structures รวมถึงไฟล์ DXF และ DSTV สามารถนําเข้าได้อย่างต่อเนื่อง
ระหว่างการประกอบการแสดงตัวอย่าง การเจาะโลหะแผ่นแกน CNC การตรา and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesตัวอย่างที่นําเสนอในการแสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องจักรในการบรรลุการตั้งรูที่แม่นยําและรูปแบบการตราที่แตกต่างกัน ใส่ความแม่นยําและความน่าเชื่อถือในโลกจริง.
เครื่องเจาะ, ตราสัญลักษณ์และตัดหาง H-Beam CNC ความเร็วสูงถูกใช้เป็นหลักในสถานที่ผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันดําเนินการแปรรูปความแม่นยําบน H-beam ที่ใช้ในกรอบและโครงสร้างรองรับ, สร้างพื้นฐานที่แข็งแกร่งสําหรับการประกอบที่มั่นคงของโครงสร้างเหล็ก ในการก่อสร้างสะพานการเพิ่มความสมบูรณ์แบบทางโครงสร้างของสะพานและทําให้มันสามารถทนภาระที่ยาวนานได้อย่างมีประสิทธิภาพด้วยประสิทธิภาพการดําเนินงานที่โดดเด่น เครื่องนี้สามารถให้การสนับสนุนที่น่าเชื่อถือกับภาคโครงสร้างพื้นฐานที่สําคัญเหล่านี้
