การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความกว้างของลำแสง H (มม.): | 100~1,000 | ช่วงความสูงของลำแสง H (มม.): | 100~500 |
|---|---|---|---|
| ช่วงความกว้างของเหล็กช่อง (มม.): | 100~1,000 | ช่วงความสูงของเหล็กช่อง (มม.): | 100~250 |
| สูงสุด ความหนาของชิ้นงาน (มม.): | 80 | สูงสุด ความยาวชิ้นงาน (ม.): | 12 หรือ 15 (ไม่จำเป็น) |
| เรียว: | BT40 | เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.): | 40 |
| เน้น: | เครื่องเจาะลำแสง CNC 3 มิติ เส้นผ่านศูนย์กลาง 40 มม.,เครื่องตัดลำแสง CNC พร้อมสายเจาะ,เครื่องเจาะลำแสง 3 มิติ พร้อมการรับประกัน |
||

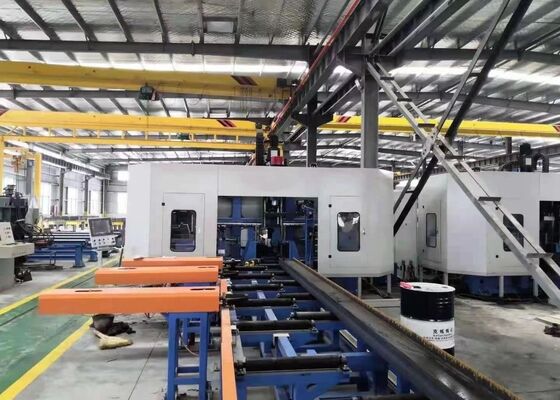

รุ่น BHD1000/3 CNC 3D Beam Drilling Cutting Machine Line เจาะรูขนาด 40 มม.
บทนำผลิตภัณฑ์:

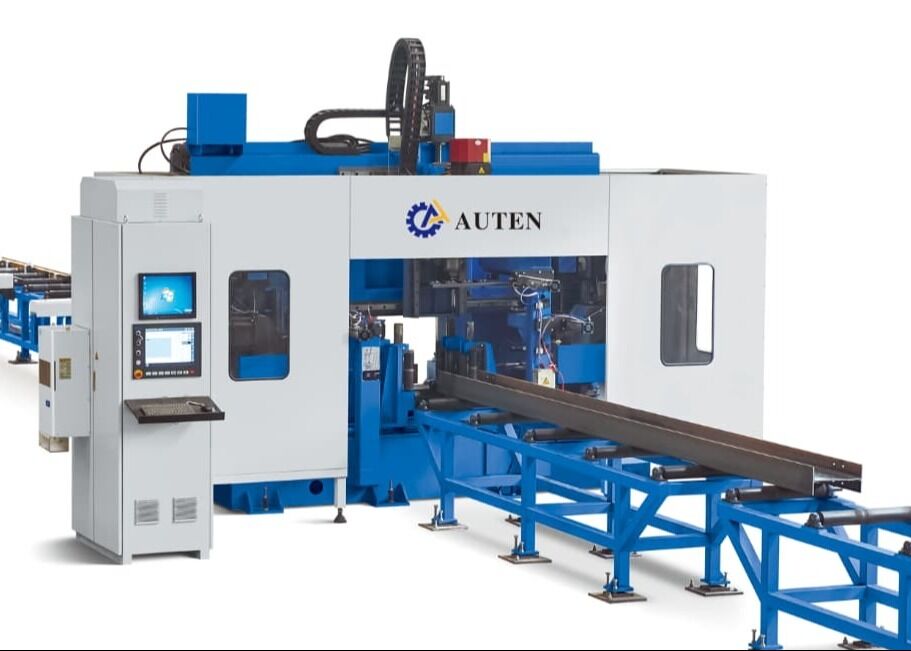

เครื่องเจาะ H-beam CNC ส่วนใหญ่ใช้สำหรับการเจาะ การแตะ การทำเครื่องหมาย และการให้คะแนนเหล็กรูปตัว H, เหล็กราง, เหล็กฉาก และเหล็กอื่นๆ ใช้กันอย่างแพร่หลายในอุตสาหกรรมโครงสร้างเหล็ก เช่น อาคาร โรงรถ หอคอย และโครงสร้างตาราง
1. อุปกรณ์เจาะที่จำเป็นและพิเศษสำหรับอุตสาหกรรมโครงสร้างเหล็กอาคาร
2. เจาะรูบนพื้นผิวสามด้านบน H-beams และช่องสัญญาณพร้อมกัน ด้วยความแม่นยำสูงและประสิทธิภาพสูง
3. แกน CNC 7 แกน ทำงานป้อนและวางตำแหน่งได้อย่างแม่นยำโดยอัตโนมัติ
4. สามารถจดจำแบบร่างชิ้นงาน AUTOCAD และ DSTV และแปลงเป็นโปรแกรมการตัดเฉือนได้
พารามิเตอร์ผลิตภัณฑ์:
| รุ่น | BHD1000/3 |
| ช่วงความกว้างของ H Beam (มม.) | 100~1000 |
| ช่วงความสูงของ H Beam (มม.) | 100~500 |
| ช่วงความกว้างของเหล็กราง (มม.) | 100~1000 |
| ช่วงความสูงของเหล็กราง (มม.) | 100~250 |
| ความหนาของชิ้นงานสูงสุด (มม.) | 80 |
| ความยาวของชิ้นงานสูงสุด (ม.) | 12 หรือ 15 (อุปกรณ์เสริม) |
| จำนวนแกนหมุนเจาะ | รวม 3 แกนหมุน หนึ่งแกนหมุนบนชุดบน ด้านซ้ายและด้านขวาตามลำดับ |
| เรียวรูแกนหมุน | BT40 |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | 40 |
| กำลังมอเตอร์แกนหมุน (กิโลวัตต์) | 11/15 |
| ความเร็วแกนหมุน (รอบ/นาที) | 100~3000 |
| ความเร็วในการป้อนแกนหมุน (ม./นาที) | 0~10 |
| ความเร็วในการป้อนแกน X (ม./นาที) | 0~20 |
| จำนวนนิตยสารเครื่องมือ | 3 |
| ประเภทและความจุของนิตยสารเครื่องมือ | ชนิดแถว, 3x4 (อุปกรณ์เสริม) |
| หน่วยทำเครื่องหมาย (อุปกรณ์เสริม) | การพิมพ์ดิสก์, 36 ตัวอักษร, ขนาดตัวอักษร Φ10 มม. |
| ระบบ CNC | German Siemens, Japan Panasonic, China INVT |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยสเปรย์, การระบายความร้อนภายใน + การระบายความร้อนภายนอก |
| ขนาดโดยรวมของเครื่อง (ม.) | ประมาณ 33x5.5x3.5 |
| กำลังไฟรวม (กิโลวัตต์) | ประมาณ 60 |
| พารามิเตอร์ข้างต้นสามารถปรับและเปลี่ยนแปลงได้ตามความต้องการเฉพาะของลูกค้า | |
คุณสมบัติของผลิตภัณฑ์:
1. กลไกการป้อนของเครื่องเลื่อยลำแสงใช้การหนีบและป้อนรถ CNC ด้วยความเร็วสูงและความแม่นยำในการวางตำแหน่ง
2. ใช้แกนหมุนความเร็วสูง BT40 สามตัวเพื่อเจาะสามด้านของ H-beam ใช้ดอกสว่านคาร์ไบด์ ความเร็วในการหมุนของแกนหมุนสามารถสูงถึง 3000rpm ประสิทธิภาพการประมวลผลสูงและเอฟเฟกต์การเจาะดี เศษที่เกิดขึ้นระหว่างการเจาะจะถูกลำเลียงโดยสายพานลำเลียงเศษชนิดโซ่
3. ระบบระบายความร้อนของสายเจาะลำแสง CNC ใช้การระบายความร้อนด้วยหมอก ซึ่งมีฟังก์ชันการระบายความร้อนภายในและการระบายความร้อนภายนอก กล่องแกนหมุนเจาะแต่ละกล่องมีหัวฉีดระบายความร้อนภายนอกและขั้วต่อระบายความร้อนภายในของตัวเอง ซึ่งสามารถเลือกได้ตามความต้องการในการเจาะ สามารถใช้การระบายความร้อนภายในและการระบายความร้อนภายนอกแยกกันหรือพร้อมกัน
4. ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) สามารถติดตั้งได้ตามความต้องการของลูกค้า ไม่จำเป็นต้องเปลี่ยนเครื่องมือด้วยตนเอง ประหยัดเวลาและปรับปรุงประสิทธิภาพการทำงาน
5. เครื่องทำเครื่องหมายดิสก์ไฮดรอลิกของเครื่องเจาะลำแสงสามารถติดตั้งได้ตามต้องการ ดิสก์ถูกวางตำแหน่งผ่านเซอร์โวมอเตอร์และสามารถทำเครื่องหมาย 36 ตัวอักษรที่แตกต่างกันได้อย่างรวดเร็ว
6. ฟังก์ชันการขีดและแตะอัตโนมัติแทนที่การขีดด้วยตนเองแบบดั้งเดิม สามารถใช้เครื่องมือขีดเพื่อทำเครื่องหมายตำแหน่งแผ่นสำหรับกระบวนการเชื่อมครั้งต่อไปบนหน้าแปลนและเว็บ H-beam ประหยัดเวลาและความพยายามในขณะที่ปรับปรุงความแม่นยำ นอกจากนี้ยังสามารถทำการแตะบนหน้าแปลนและเว็บ H-beam ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
7. การหนีบชิ้นงานเครื่องเจาะลำแสง CNC ระหว่างการป้อนและการประมวลผล การยกตามยาวของแคลมป์และการหนีบแบบผลักด้านข้าง การยึดและคลายแคลมป์ทั้งหมดจะเสร็จสิ้นโดยระบบไฮดรอลิก ซึ่งช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของอุปกรณ์ระหว่างการทำงาน
8. ระบบควบคุมประกอบด้วยคอมพิวเตอร์โฮสต์และ PLC โดยมีส่วนประกอบสำคัญจากแบรนด์ต่างประเทศที่มีชื่อเสียง วิธีการเขียนโปรแกรมหลายวิธีช่วยให้ผู้ปฏิบัติงานสามารถแก้ไขโปรแกรมต่างๆ ได้อย่างง่ายดาย ข้อมูลการออกแบบโครงสร้างที่สร้างขึ้นโดยระบบ AutoCAD หรือ TEKLA Structures ของบุคคลที่สาม เช่น ไฟล์ DXF และ DSTV สามารถนำเข้าได้
ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะโลหะแผ่นลำแสง CNC ความเร็วสูง การทำเครื่องหมาย และเครื่องตัดเฉือนแสดงให้เห็นถึงความสามารถในการประมวลผลอย่างมีประสิทธิภาพเมื่อทำงานกับตัวอย่าง H-beam มาตรฐาน (มีช่วงความกว้างของหน้าแปลนและความหนาของเว็บที่แตกต่างกัน) รวมถึงตัวอย่างเหล็กรางขนาดต่างๆ ตัวอย่างที่นำเสนอในการสาธิตเหล่านี้เน้นให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องมือเครื่องจักรในการบรรลุการวางตำแหน่งรูที่แม่นยำ เกลียวที่แตะที่สะอาด และรูปแบบการทำเครื่องหมายที่ชัดเจน ซึ่งแสดงให้เห็นถึงความแม่นยำสูงและความน่าเชื่อถือในการใช้งานจริง
เครื่องเจาะ ทำเครื่องหมาย และตัดเฉือน H-Beam CNC ความเร็วสูงส่วนใหญ่ใช้ในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ในเวิร์กช็อปโครงสร้างเหล็ก จะดำเนินการประมวลผลที่แม่นยำบน H-beams ที่ใช้ในโครงสร้างและโครงสร้างรองรับ ซึ่งเป็นรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในการก่อสร้างสะพาน จะดำเนินการเจาะที่มีความแม่นยำสูงบน H-beams ซึ่งไม่เพียงแต่ช่วยเพิ่มความแข็งแรงของโครงสร้างของสะพานเท่านั้น แต่ยังช่วยให้สามารถทนต่อภาระระยะยาวได้อย่างมีประสิทธิภาพ ด้วยประสิทธิภาพการทำงานที่สูง เครื่องจักรจึงให้การสนับสนุนที่เชื่อถือได้แก่ภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้ เพื่อให้มั่นใจถึงความก้าวหน้าอย่างราบรื่นของโครงการที่เกี่ยวข้อง
