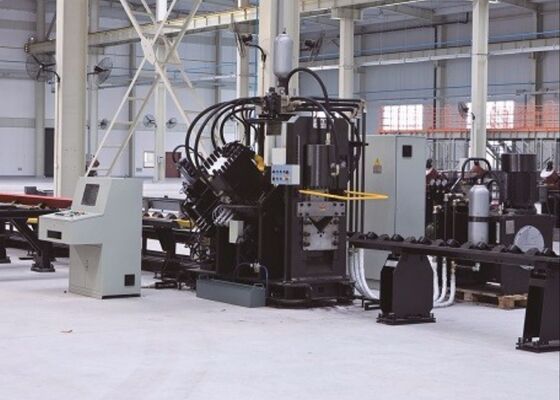

สายการผลิตเครื่องเจาะและตัด CNC รุ่น JNC2020 สำหรับเหล็กฉาก แรงเจาะ 1000/1200KN

เครื่องจักรเจาะและตัดเหล็กฉาก CNC รุ่น JNC2020 สำหรับเหล็กฉาก กำลังเจาะ 1000/1200KN

บทนำผลิตภัณฑ์:

Jสายการผลิตเจาะ ทำเครื่องหมาย และตัดเหล็กฉาก CNC ความเร็วสูงในซีรีส์ NC ส่วนใหญ่ประกอบด้วยหน่วยเจาะ หน่วยทำเครื่องหมาย หน่วยตัด สายพานลำเลียงขวาง สายพานลำเลียงแบบหมุน สายพานลำเลียงป้อนเข้า สายพานลำเลียงขนถ่าย รถเข็นป้อน CNC ระบบไฮดรอลิก ระบบไฟฟ้า ระบบนิวเมติก และอื่นๆ สายการผลิตนี้ส่วนใหญ่ใช้สำหรับการประมวลผลเหล็กฉากอัตโนมัติในอุตสาหกรรมหอคอย กระบวนการประมวลผลถูกควบคุมด้วยตัวเลขและการทำงานสะดวกมาก สามารถตระหนักถึงการผลิตอัตโนมัติ ความแม่นยำสูง หลากหลาย และจำนวนมาก

พารามิเตอร์ผลิตภัณฑ์:

คุณสมบัติของผลิตภัณฑ์:

1. เครื่องเจาะเหล็กฉาก CNC ติดตั้งหน่วยเจาะสองหรือสามหน่วย แต่ละหน่วยสามารถรองรับขนาดหมัดที่แตกต่างกันสามขนาด หน่วยเจาะเหล่านี้ถูกควบคุมอย่างแม่นยำด้วยการควบคุมเชิงตัวเลข (NC) เพื่อปรับตำแหน่งการเจาะ เครื่องสามารถเจาะรูทั้งแบบกลมและแบบวงรี การป้อนและการเจาะด้วยความเร็วสูงช่วยเพิ่มประสิทธิภาพการผลิตอย่างมาก สำหรับเหล็กฉากขนาด 50×50×4 มม. กำลังการผลิตคือ 9-10 ตันในช่วงแปดชั่วโมง

2. หน่วยทำเครื่องหมายของเครื่องเจาะมุม CNC มีตัวเรือนที่แข็งแกร่งและแข็งแรง ระบบทำเครื่องหมายมีเทปคาสเซ็ตสี่ชุด ซึ่งสามารถเลือกได้ผ่านการเขียนโปรแกรม และสามารถปรับตำแหน่งการพิมพ์ได้อย่างอิสระ นอกจากนี้ยังมีวิธีการทำเครื่องหมายแบบดิสก์ ซึ่งประกอบด้วย 10 แถว และจะเลือกอักขระโดยอัตโนมัติโดยไม่ต้องมีการแทรกแซงด้วยตนเอง ซึ่งช่วยเพิ่มประสิทธิภาพในการทำเครื่องหมายอย่างมาก

3. เครื่องตัดเหล็กฉาก CNC ติดตั้งหน่วยเฉือนใบมีดเดี่ยว ซึ่งมีชื่อเสียงในด้านแรงตัดสูง การตัดแต่ละครั้งทำโดยไม่สูญเสียวัสดุ และพื้นผิวการตัดที่ได้จะสะอาดและเรียบเนียน ตัวเรือนใบมีดมีดีไซน์แบบเปิดประตู ซึ่งช่วยอำนวยความสะดวกในการเปลี่ยนใบมีดอย่างรวดเร็วและปลอดภัย

4. โต๊ะวัสดุแนวนอนถ่ายโอนเหล็กฉากไปยังชั้นวางวัสดุแบบหมุนได้อย่างมีประสิทธิภาพ ซึ่งขับเคลื่อนด้วยมอเตอร์และตัวลดความเร็ว ระบบนี้ช่วยให้มั่นใจได้ว่าเหล็กฉากอยู่ในตำแหน่งที่ปลอดภัยบนสายพานลำเลียงป้อนเข้าเพื่อการประมวลผลเพิ่มเติม

5. ชิ้นงานถูกยึดและป้อนอย่างปลอดภัยด้วยรถเข็นป้อน CNC ทำให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งสูง รถเข็นป้อนขับเคลื่อนด้วยเซอร์โวมอเตอร์ โดยมีข้อเสนอแนะจากตัวเข้ารหัสโฟโตอิเล็กทริก โดยใช้ระบบควบคุมแบบวงปิด

6. เครื่องเจาะและทำเครื่องหมายโลหะเหล็กฉาก CNC ขับเคลื่อนด้วยระบบไฮดรอลิกที่ขับเคลื่อนการเจาะ การทำเครื่องหมาย และการเฉือน ติดตั้งสถานีไฮดรอลิกความเร็วสูงพร้อมตัวสะสม และท่อไฮดรอลิกใช้การเชื่อมต่อแบบเฟอร์รูล ซึ่งทนต่อการรั่วซึมและอำนวยความสะดวกในการเปลี่ยนและบำรุงรักษาอย่างง่ายดาย บล็อกวาล์วไฮดรอลิกหลักมาจากแบรนด์ Atos ที่มีชื่อเสียง ทำให้มั่นใจได้ถึงระบบไฮดรอลิกที่เชื่อถือได้และมีประสิทธิภาพ

7. ระบบระบายความร้อนของสถานีไฮดรอลิกมีตัวเลือกสำหรับการระบายความร้อนด้วยน้ำ การระบายความร้อนด้วยอากาศ หรือการทำความเย็นน้ำมัน ลูกค้ามีความยืดหยุ่นในการเลือกวิธีการระบายความร้อนที่เหมาะสมที่สุดตามข้อกำหนดในการดำเนินงานเฉพาะของตน

8. ระบบควบคุมประกอบด้วยคอมพิวเตอร์ส่วนบน PLC เซอร์โวมอเตอร์ สวิตช์ตรวจจับภายนอก และส่วนประกอบอื่นๆ ผู้ปฏิบัติงานเพียงป้อนข้อกำหนดในการประมวลผล และระบบจะสร้างโปรแกรมการประมวลผลที่สอดคล้องกันโดยอัตโนมัติ นอกจากนี้ยังสามารถอ่าน DXF, NC และรูปแบบไฟล์อื่นๆ ที่สร้างโดยซอฟต์แวร์ CAD อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรของคอมพิวเตอร์ส่วนบนใช้งานง่าย ให้การแสดงผลที่ใช้งานง่ายและการทำงานที่ง่ายดาย รองรับฟังก์ชันต่างๆ เช่น การแสดงผลกราฟิกของชิ้นงาน การจัดเก็บข้อมูลจำนวนมาก การแสดงข้อมูลตำแหน่ง และการแจ้งเตือนการเตือนข้อผิดพลาด

ตัวอย่างเหล่านี้แสดงถึงข้อกำหนดมาตรฐานและสถานการณ์การประมวลผลทั่วไปภายในอุตสาหกรรมหอเหล็กฉาก ช่วยให้ผู้ใช้สามารถประเมินคุณภาพการประมวลผล ความแม่นยำ และฝีมือของอุปกรณ์ได้โดยตรง พวกเขาทำหน้าที่เป็นจุดอ้างอิงที่เป็นรูปธรรมสำหรับการประเมินประสิทธิภาพของอุปกรณ์และความเหมาะสมสำหรับการผลิตเฉพาะ ซึ่งจะสนับสนุนการตัดสินใจโดยใช้ข้อมูลสำหรับแอปพลิเคชันที่เป็นไปได้

ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งหอคอยต้องทนต่อสภาพอากาศที่รุนแรงและภาระหนัก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากที่เป็นโครงสร้างหลักของหอคอย ดำเนินการเจาะและปั๊มขึ้นรูปบนเหล็กฉากที่ใช้สำหรับตัวหอคอย แขนกากบาท และองค์ประกอบโครงสร้างที่จำเป็นอื่นๆ ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงขนาดที่แม่นยำและการเชื่อมต่อที่ปลอดภัยซึ่งรักษาเสถียรภาพโดยรวมของหอคอย
