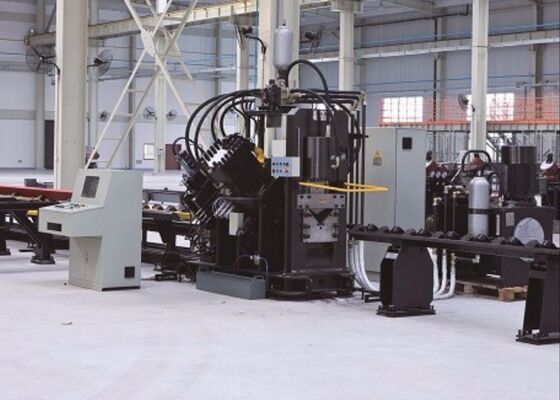

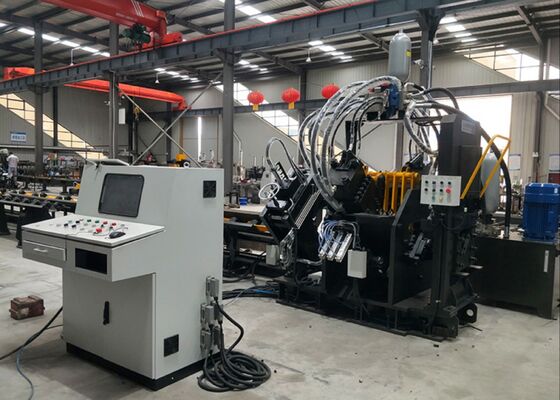

JNC1010 รูปแบบ เครื่องเจาะ CNC ความเร็วสูง เครื่องหมายและเครื่องตัดสําหรับการใช้มุม

เครื่องเจาะ มาร์ก และตัด CNC ความเร็วสูง รุ่น JNC1010 สำหรับการใช้งานกับเหล็กฉาก

บทนำผลิตภัณฑ์:

Jสายการผลิตเจาะ มาร์ก และตัดเหล็กฉาก CNC ความเร็วสูงในซีรีส์ NC ประกอบด้วยหน่วยเจาะ หน่วยมาร์ก หน่วยตัด สายพานลำเลียงแนวนอน สายพานลำเลียงแบบหมุน สายพานลำเลียงป้อน สายพานลำเลียงขนถ่าย รถเข็นป้อน CNC ระบบไฮดรอลิก ระบบไฟฟ้า ระบบนิวเมติก และอื่นๆ สายการผลิตนี้ส่วนใหญ่ใช้สำหรับการประมวลผลเหล็กฉากอัตโนมัติในอุตสาหกรรมหอคอย กระบวนการประมวลผลถูกควบคุมด้วยตัวเลขและการทำงานสะดวกมาก สามารถตระหนักถึงการผลิตอัตโนมัติ ความแม่นยำสูง หลากหลาย และจำนวนมาก

พารามิเตอร์ผลิตภัณฑ์:

คุณสมบัติของผลิตภัณฑ์:

1. เครื่องเจาะเหล็กฉาก CNC มีชุดเจาะสามหรือสองชุด ซึ่งสามารถติดตั้งหมัดสามชนิดที่มีเส้นผ่านศูนย์กลางแตกต่างกันได้ ชุดเจาะสามชุดถูกย้ายโดยการควบคุมด้วยตัวเลขเพื่อเปลี่ยนสเตเดีย สามารถเจาะได้ไม่เพียงแต่รูวงกลมเท่านั้น แต่ยังรวมถึงรูวงรีด้วย ความเร็วในการป้อนและการเจาะที่รวดเร็วช่วยเพิ่มประสิทธิภาพการผลิต สำหรับเหล็กฉากขนาด 50×50×4 มม. ผลผลิตคือ 9-10 ตันทุกๆ แปดชั่วโมง

2. หน่วยมาร์กเครื่องเจาะเหล็กฉาก CNC ถูกปิดด้วยความแข็งแกร่งที่ดี หน่วยมาร์กมีเทปคาสเซ็ตสี่ชุด ซึ่งเลือกโดยการเขียนโปรแกรมและสามารถตั้งค่าสเตเดียการพิมพ์ได้ตามต้องการ นอกจากนี้ยังสามารถเลือกวิธีการพิมพ์ดิสก์ การพิมพ์ดิสก์มี 10 แถวและเลือกตัวอักษรอัตโนมัติโดยไม่ต้องมีการแทรกแซงด้วยตนเอง ซึ่งช่วยเพิ่มประสิทธิภาพในการพิมพ์ได้อย่างมาก

3. หน่วยตัดเครื่องตัดเหล็กฉาก CNC ใช้การตัดเฉือนใบมีดเดี่ยวซึ่งเป็นที่นิยมด้วยแรงเฉือนขนาดใหญ่ ไม่มีการสูญเสียในการตัดแต่ละครั้งและพื้นผิวการตัดเรียบร้อยและราบรื่น กล่องใบมีดมีการออกแบบประตูเปิด ซึ่งทำให้การเปลี่ยนใบมีดรวดเร็วและปลอดภัย

4. โต๊ะวัสดุแนวนอนถ่ายโอนเหล็กฉากไปยังชั้นวางวัสดุแบบหมุน ซึ่งขับเคลื่อนด้วยมอเตอร์และตัวลดเพื่อวางเหล็กฉากอย่างมั่นคงบนสายพานลำเลียงป้อน

5. ชิ้นงานถูกยึดและป้อนโดยรถเข็นป้อน CNC ที่มีความแม่นยำในการวางตำแหน่งสูง รถเข็นป้อน CNC ขับเคลื่อนด้วยเซอร์โวมอเตอร์พร้อมตัวเข้ารหัสภาพถ่ายไฟฟ้าป้อนกลับ การควบคุมแบบวงปิด

6. ระบบไฮดรอลิกของเครื่องมาร์กเจาะเหล็กฉาก CNC ให้พลังงานสำหรับการเจาะ การพิมพ์ และการตัด สถานีไฮดรอลิกความเร็วสูงพร้อมตัวสะสมถูกนำมาใช้ และสายไฮดรอลิกใช้การเชื่อมต่อแบบเฟอร์รูล ซึ่งป้องกันการรั่วซึมและง่ายต่อการเปลี่ยนและบำรุงรักษา บล็อกวาล์วไฮดรอลิกหลักทั้งหมดเป็นแบรนด์ Atos ซึ่งรับประกันระบบไฮดรอลิกที่เสถียรและมีประสิทธิภาพ

7. ระบบระบายความร้อนของสถานีไฮดรอลิกประกอบด้วยการระบายความร้อนด้วยน้ำ การระบายความร้อนด้วยอากาศ หรือเครื่องทำความเย็นน้ำมัน ลูกค้าสามารถเลือกวิธีการระบายความร้อนได้ตามสภาพจริง

8. ระบบควบคุมส่วนใหญ่ประกอบด้วยคอมพิวเตอร์ส่วนบน PLC เซอร์โวมอเตอร์ สวิตช์ตรวจจับภายนอก ฯลฯ ผู้ปฏิบัติงานเพียงแค่ต้องป้อนข้อกำหนดในการประมวลผล โปรแกรมการประมวลผลสามารถสร้างขึ้นได้โดยอัตโนมัติ นอกจากนี้ยังสามารถอ่าน DXF, NC และไฟล์ประมวลผลอื่นๆ ที่สร้างโดยซอฟต์แวร์ lofting อินเทอร์เฟซระหว่างเครื่องจักรกับมนุษย์ของซอฟต์แวร์คอมพิวเตอร์ส่วนบนนั้นใช้งานง่ายและการทำงานนั้นง่าย lt สามารถตระหนักถึงฟังก์ชันการแสดงกราฟชิ้นงาน การจัดเก็บข้อมูลจำนวนมาก การแสดงข้อมูลตำแหน่ง สัญญาณเตือนข้อผิดพลาด และอื่นๆ

ตัวอย่างเหล่านี้ ซึ่งสะท้อนถึงข้อกำหนดมาตรฐานและสถานการณ์การประมวลผลทั่วไปภายในอุตสาหกรรมหอเหล็กฉาก ช่วยให้ผู้ใช้สามารถประเมินคุณภาพการประมวลผล ความแม่นยำ และฝีมือของอุปกรณ์ได้โดยตรง พวกเขาทำหน้าที่เป็นเกณฑ์มาตรฐานที่จับต้องได้สำหรับการประเมินประสิทธิภาพของอุปกรณ์และการปรับให้สอดคล้องกับข้อกำหนดการผลิตเฉพาะ ซึ่งช่วยอำนวยความสะดวกในการตัดสินใจโดยใช้ข้อมูลสำหรับแอปพลิเคชันที่เป็นไปได้

ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) — ซึ่งจำเป็นต้องใช้หอคอยเพื่อทนต่อสภาพอากาศที่รุนแรงและภาระหนัก — อุปกรณ์นี้มีความสำคัญอย่างยิ่งสำหรับการประมวลผลส่วนประกอบเหล็กฉากที่เป็นโครงสร้างหลักของหอคอย ดำเนินการเจาะและปั๊มบนเหล็กฉากที่ใช้สำหรับตัวหอคอย แขนกากบาท และส่วนประกอบโครงสร้างหลักอื่นๆ ได้อย่างน่าเชื่อถือ เพื่อให้มั่นใจถึงขนาดที่แม่นยำและการเชื่อมต่อที่ปลอดภัย ซึ่งรักษาเสถียรภาพโดยรวมของหอคอย
