การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 500 × 500 มม. |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 100 × 100 มม. | ความยาวลำแสง: | 2000 ～ 13000 มม. |
| เหล็กช่อง: | 10#～ 40# | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 11กิโลวัตต์ | ความเร็วแกนหมุน: | 100 ～ 3000 r/min |

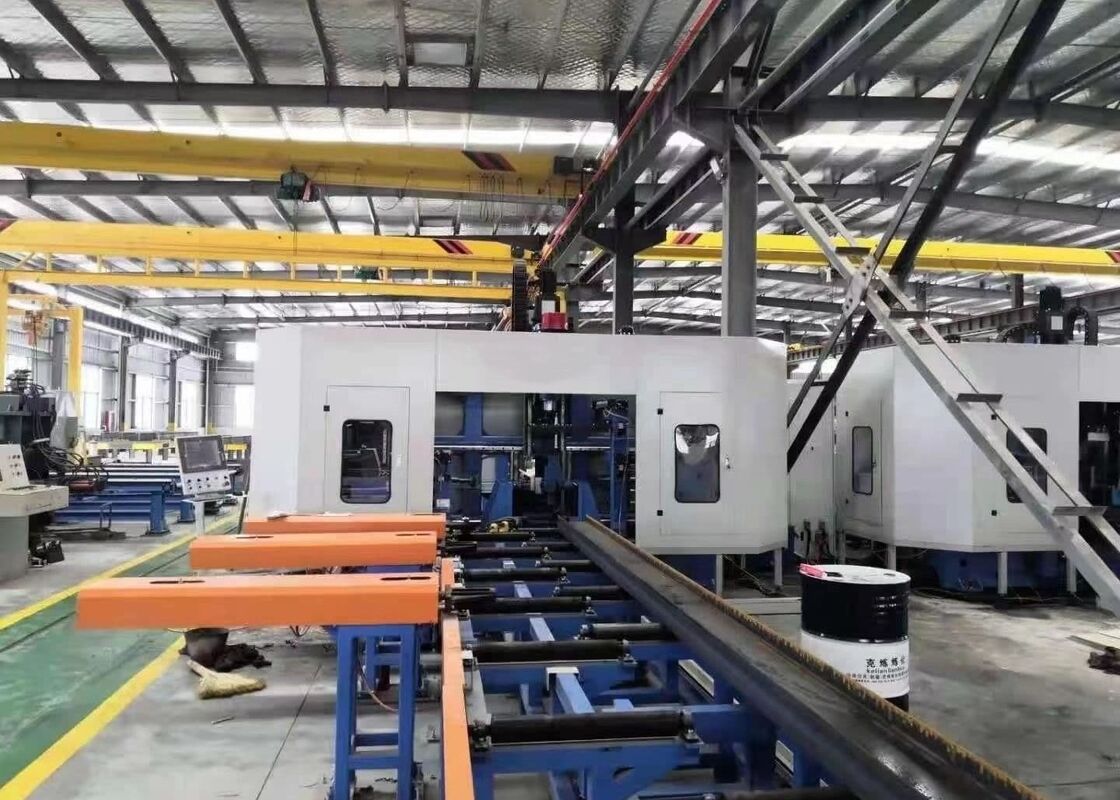

40mm หนาของชิ้นงาน CNC 3D H Beam Drilling เครื่องตัดตัด 55KW พลังงาน
การใช้งาน:
มันถูกใช้เป็นหลักในการเจาะ, ติด, การตรา, และการสกอร์เหล็กทรง H, เหล็กช่อง, เหล็กมุม, และชนิดของเหล็กอื่น ๆ.การใช้งานของมันกว้างขวางในอุตสาหกรรมที่เกี่ยวข้องกับโครงสร้างเหล็ก, รวมถึงการก่อสร้าง, คาราจ์, หอคอย, และกรีดโครงสร้าง.
รายละเอียด:
|
รุ่น |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H ความกว้างของขั้ว ระยะ(mm) |
100 ~ 500 | 100 ~ 700 | 100 ~ 1000 | 100 ~ 1250 |
|
H ความสูงของรั้ว ระยะ(mm) |
100 ~ 500 | 100 ~ 500 | 100 ~ 500 | 100 ~ 600 |
|
เหล็กช่อง ระยะความกว้าง(mm) |
100 ~ 500 | 100 ~ 700 | 100 ~ 1000 | 100 ~ 1250 |
|
เหล็กช่อง ระยะความสูง(mm) |
100 ~ 250 | 100 ~ 250 | 100 ~ 250 | 100 ~ 300 |
|
Max. ชิ้นงาน ความหนา(mm) |
40 | 40 | 80 | 80 |
|
Max. ชิ้นงาน ความยาว (m) |
12 หรือ 15 (ไม่จําเป็น) | |||
|
หมุนเจาะ ควตี้ |
รวม 3 spindles, spindle หนึ่งบนหน่วยบน, ด้านซ้ายและด้านขวาตามลําดับ |
|||
|
ช่องสปินด์ หนา |
BT2 การประกอบการ | BT2 การประกอบการ | BT2 การประกอบการ | BT2 การประกอบการ |
|
ขนาดสูงสุด การเจาะ กว้าง (mm) |
40 | 40 | 40 | 40 |
|
เครื่องยนต์สปินด์ พลังงาน (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
ความเร็วของสปินด์ (r/min) |
100 ~ 3000 | 100 ~ 3000 | 100 ~ 3000 | 100 ~ 3000 |
|
การให้อาหารกับสปินด์ ความเร็ว(m/min) |
0 ~ 10 | 0 ~ 10 | 0 ~ 10 | 0 ~ 10 |
|
การให้อาหารแกน X ความเร็ว(m/min) |
0 ~ 40 | 0 ~ 20 | 0 ~ 20 | 0 ~ 20 |
|
Qty ของเครื่องมือ วารสาร |
3 | 3 | 3 | 3 |
|
หนังสือพิมพ์เครื่องมือ แบบและความจุ |
ประเภทแถว 3x4 (ไม่จําเป็น) | |||
|
หน่วยเครื่องหมาย (ไม่จํากัด) |
การตีพิมพ์แผ่น, 36 ตัวอักษร, ขนาดตัวอักษร Φ10mm |
|||
| ระบบ CNC |
เยอรมัน ซีเมนส์ ญี่ปุ่น ปานาซอนิก จีน INVT |
|||
| วิธีการเย็น | การปรับปรุงความเย็นด้วยสเปรย์ การปรับปรุงความเย็นภายใน + การปรับปรุงความเย็นภายนอก | |||
|
เครื่องโดยรวม ขนาด (m) |
ประมาณ 32x5x35 | ประมาณ 33x5.5x35 | ประมาณ 33x5.5x35 | ประมาณ 33x6x35 |
| พลังงานรวม (kW) | ประมาณ 55 | ประมาณ 55 | ประมาณ 60 | ประมาณ 60 |
ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า
1เครื่องจักรเจาะที่สําคัญและเฉพาะสําหรับอุตสาหกรรมก่อสร้างโครงสร้างเหล็ก
2.พร้อมกันเจาะรูบนพื้นผิวสามของ H-beam และช่องทางที่มีความละเอียดสูงและประสิทธิภาพ
3อุปกรณ์พร้อมกับแกน CNC 7 แกน, ทําให้การให้อาหารและตําแหน่งอัตโนมัติและแม่นยํา
4. สามารถจําได้ AUTOCAD และ DSTV ภาพวาดชิ้นส่วนและแปลงพวกเขาเป็นโปรแกรมการแปรรูป
ลักษณะสินค้า
1ระบบการให้อาหารใช้ CNC คาร์เรย์ clamping และการให้อาหาร, รับประกันความเร็วสูงและความแม่นยําการตั้งตําแหน่ง
2. ใช้ spindles ความเร็วสูง 3 BT40 เพื่อเจาะพื้นผิว 3 ของ H-beam ระบบใช้บิตเจาะคาร์ไบด์, กับความเร็วหมุน spindle ถึง 3000 rpmผลลัพธ์คือประสิทธิภาพการแปรรูปสูงและผลการเจาะที่ดีชิปที่ผลิตขึ้นระหว่างการเจาะถูกถอนออกอย่างมีประสิทธิภาพโดยใช้คอนเวียร์ชิปประเภทโซ่
3ระบบเย็นใช้ระบบลดความเย็นจากหมอก ให้ความสามารถในการลดความเย็นภายในและภายนอกแต่ละหน่วย spindle การเจาะมีอุปกรณ์พร้อมกับระบายน้ําเย็นภายนอกของตัวเองและเชื่อมต่อการเย็นภายใน, ซึ่งสามารถเลือกขึ้นอยู่กับความต้องการการเจาะ. การเย็นภายในและภายนอกสามารถใช้ได้เป็นอิสระหรือพร้อมกัน.
4ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) สามารถปรับแต่งตามความต้องการของลูกค้า โดยกําจัดความจําเป็นในการเปลี่ยนเครื่องมือด้วยมือ ทําให้ประหยัดเวลาและเพิ่มประสิทธิภาพในการปฏิบัติงาน.
ระหว่างการประกอบการแสดงตัวอย่าง การเจาะโลหะแผ่นแกน CNC การตรา and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesตัวอย่างที่นําเสนอในการแสดงเหล่านี้ ชี้ให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องจักรในการจัดตั้งรูที่แม่นยําและรูปแบบการตราที่ชัดเจน แสดงถึงความแม่นยําสูงและความน่าเชื่อถือในการใช้งานจริง.
เครื่องเจาะ, ตราสัญลักษณ์และตัดหาง H-Beam CNC ความเร็วสูงถูกใช้เป็นหลักในการผลิตโครงการสร้างโครงสร้างเหล็กและโครงการสร้างสะพานทําการแปรรูปความแม่นยําบน H-beams ที่ใช้ในกรอบและระบบรองรับ, สร้างพื้นฐานที่แข็งแกร่งสําหรับการประกอบที่มั่นคงของโครงสร้างเหล็กในก่อสร้างสะพานซึ่งไม่เพียงแต่เสริมสร้างความสมบูรณ์แบบของสะพาน แต่ยังทําให้มันสามารถทนภาระที่ยาวนานด้วยประสิทธิภาพการทํางานที่สูง เครื่องนี้สามารถให้การสนับสนุนที่น่าเชื่อถือกับภาคพื้นฐานที่สําคัญเหล่านี้
