การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10~250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50~220 (แบบไม่มีขั้นบันได) |
| เน้น: | เครื่องเจาะมุม CNC ความเร็วสูง,เครื่องเจาะโลหะ 2000m/min,เครื่องเจาะเส้นมุม CNC 18 ตัว |
||

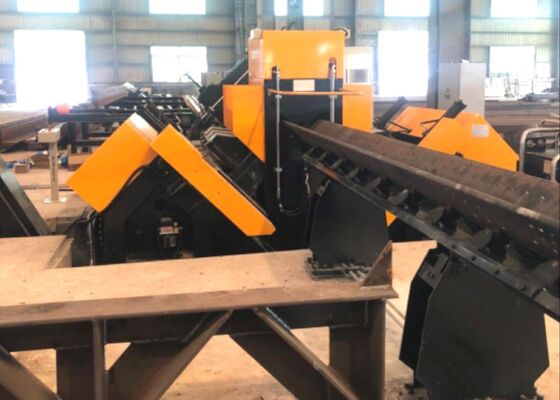

ความเร็วในการตัดของสว่าน 2000m/นาที เครื่องเจาะเหล็กฉาก CNC 18 ตัวอักษรต่อกลุ่ม
บทนำผลิตภัณฑ์:
สายเครื่องจักรเจาะและทำเครื่องหมายมุม CNC ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจาะและปั๊มเหล็กฉากขนาดใหญ่และมีความแข็งแรงสูงที่ใช้ในเสาส่งกำลัง ระบบนี้ช่วยให้มั่นใจได้ถึงการเจาะรูทั้งหมดในเหล็กฉากอย่างแม่นยำ ให้คุณภาพของรูที่เหนือกว่าและความแม่นยำในการวางตำแหน่ง นอกจากนี้ยังช่วยเพิ่มประสิทธิภาพการผลิตและให้ระบบอัตโนมัติในระดับสูง
พารามิเตอร์หลัก:
| รุ่น | JNC2532 | ADM2532 | ADM3635 |
| ขนาดมุม (มม.) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| ความยาวสูงสุดของชิ้นงานเปล่า (ม.) | 14 | ||
| เรียวของแกนหมุนเจาะ | / | BT40 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Ф40 | ||
| จำนวนดอกสว่านแต่ละด้าน (ชิ้น) | 3 (รวม 6 ด้าน) | ||
| ความเร็วในการหมุนของแกนหมุนสูงสุด (รอบ/นาที) | 120-560, การปรับแบบไม่มีขั้นบันไดของตัวแปลงสัญญาณ | 6000 | |
| ความเร็วในการตัดสูงสุดของสว่าน (ม./นาที) | / | 200 | |
| แกน CNC | 3 | 9 | |
| ช่วงการทำเครื่องหมายด้านหลัง (มม.) | 50-220 (ไม่มีขั้นบันได) | 50-330 (ไม่มีขั้นบันได) | |
| ความเร็วในการป้อนมุมสูงสุด (ม./นาที) | 40 | ||
| แรงทำเครื่องหมาย (kN) | 1000/1200 | ||
| จำนวนกลุ่มตัวอักษร | 4 | ||
| จำนวนตัวอักษรในแต่ละกลุ่ม | 18 | ||
| ด้านตัวอักษร (มม.) | 14×10×19 | ||
| ระบบระบายความร้อนของดอกสว่าน | การระบายความร้อนภายนอก |
การระบายความร้อนภายในแบบแห้งด้วยการทำให้เป็นละอองอากาศ |
|
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง | ||
| ขนาดโดยรวม (ม.) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
คุณสมบัติของผลิตภัณฑ์:
1. สายการผลิตติดตั้งระบบการโหลดอัตโนมัติ ซึ่งรวมถึงช่องป้อนแนวนอนและชั้นวางการโหลดแบบหมุน พร้อมกับระบบขนถ่ายอัตโนมัติและกลไกการป้อน การเจาะและการปั๊มเหล็กทั้งหมดบนเหล็กฉากถูกรวมเข้าด้วยกันอย่างราบรื่นในกระบวนการเดียวในสายนี้ เวิร์กโฟลว์ทั้งหมดเป็นแบบอัตโนมัติเต็มรูปแบบ ขจัดความจำเป็นในการแทรกแซงด้วยตนเองและลดความเข้มข้นของแรงงานของผู้ปฏิบัติงานอย่างมาก
2. แกนหมุนเจาะติดตั้งแกนหมุนความแม่นยำ Taiwan BT40 (รวมสารหล่อเย็นภายใน) รับประกันประสิทธิภาพและความแม่นยำในการเจาะที่โดดเด่น ชุดเจาะมีหัวเจาะ CNC หกหัว โดยมีสามหัวอยู่แต่ละด้านของเหล็กฉาก หัวที่สอดคล้องกันทั้งสองด้านสามารถเจาะรูที่มีเส้นผ่านศูนย์กลางเท่ากันและในช่วงเวลาเดียวกันจากปลายด้านบนของปีกเหล็กฉากได้พร้อมกัน
3. ซอฟต์แวร์ได้รับการออกแบบด้วยอินเทอร์เฟซภาษาจีน/อังกฤษสองภาษา ทำให้มั่นใจได้ถึงความสะดวกในการใช้งานและความสามารถในการแสดงภาพวาดชิ้นงานได้อย่างชัดเจน
4. กระบวนการเขียนโปรแกรมนั้นตรงไปตรงมาและมีประสิทธิภาพ ผู้ใช้เพียงแค่ป้อนขนาดชิ้นงาน เส้นผ่านศูนย์กลางรู ระยะห่าง และปริมาณเพื่อสร้างโปรแกรม นอกจากนี้ ซอฟต์แวร์ CAD/CAM lofting ยังสามารถใช้สำหรับการแปลงไฟล์โดยตรงได้ ระบบเข้ากันได้กับไฟล์ NC1 ที่สร้างโดยซอฟต์แวร์ TEKLA
5. ส่วนประกอบไฮดรอลิก นิวเมติก และไฟฟ้าที่สำคัญมาจากแบรนด์ที่มีชื่อเสียงและมีประสิทธิภาพสูง เพื่อให้มั่นใจถึงความน่าเชื่อถือและความทนทาน
6. ระบบติดตั้งคุณสมบัติการวินิจฉัยตนเองในตัวเพื่อการตรวจจับและแก้ไขปัญหาที่ผิดพลาดอย่างมีประสิทธิภาพ
7. ชุดเฉือนมีให้เป็นคุณสมบัติเสริมและใช้กลไกการตัดแบบใบมีดคู่เพื่อประสิทธิภาพที่ดียิ่งขึ้น
ตัวอย่างเหล่านี้แสดงถึงข้อกำหนดมาตรฐานและรูปแบบรูต่างๆ ของเหล็กฉากที่ใช้กันทั่วไปในการก่อสร้างเสาส่งกำลัง พวกเขาให้ผู้ใช้หรือผู้ตรวจสอบที่มีศักยภาพมีวิธีการมองเห็นเพื่อประเมินประสิทธิภาพการทำงานของอุปกรณ์ โดยให้ข้อมูลอ้างอิงที่ชัดเจนและเป็นรูปธรรมเพื่อพิจารณาว่าอุปกรณ์ตรงตามข้อกำหนดการผลิตจริงสำหรับการผลิตเสาส่งกำลังหรือไม่
ในการก่อสร้างสายส่งกำลังไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งเสาส่งกำลังต้องเผชิญกับสภาพอากาศที่รุนแรงและภาระหนัก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากสำหรับโครงสร้างรับน้ำหนักหลักของเสา มันดำเนินการเจาะและปั๊มบนเหล็กฉากที่ใช้ในตัวเสา แขนกากบาท และองค์ประกอบโครงสร้างที่จำเป็นอื่นๆ ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความแม่นยำของมิติและการเชื่อมต่อที่เชื่อถือได้ ด้วยเหตุนี้ จึงมีส่วนช่วยอย่างมากต่อความสมบูรณ์ของโครงสร้างและความมั่นคงในระยะยาวของเสาส่งกำลังตลอดวงจรชีวิตการทำงาน
