การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | ขนาดมุม （มม.): | ∟40× 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| สูงสุด ความยาวของว่างเปล่า (M): | 12 | สูงสุด ความยาวของเสร็จแล้ว (M): | 10 |
| สูงสุด Punching (dia. х thi.) (มม.): | φ26× 12 （วัสดุ： Q345 510N/mm2) | ต่อยต่อด้าน: | 2 |
| การเจาะแรง (kn): | 630 | กำลังทำเครื่องหมาย (kn): | 630 |
| แรงตัด (kN): | 1800 |

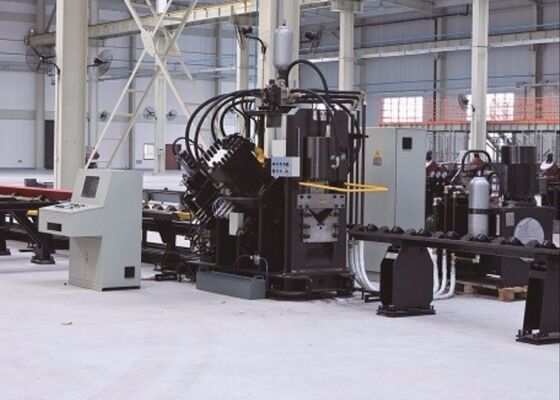

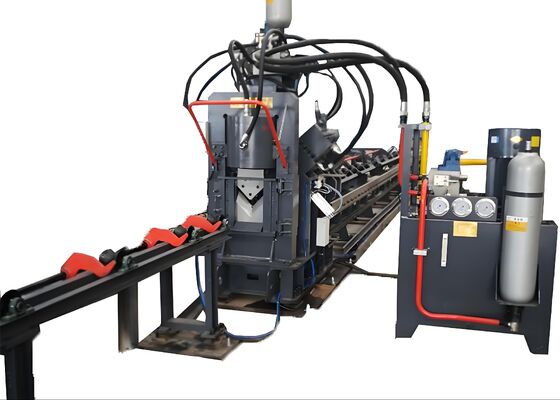

เครื่องตัดใบเดียว Cnc หลุมเจาะมุม Bar การตัดเครื่อง เครื่องทําความเย็นด้วยน้ํา
สาขาอุตสาหกรรมที่ใช้:
เครื่องเจาะเหล็กมุมนี้เป็นทางออกที่เชี่ยวชาญและเน้นในอุตสาหกรรม ที่ออกแบบโดยเฉพาะเพื่อดําเนินงานเจาะเหล็กมุม การตราและการตัดตัดด้วยความแม่นยําที่พิเศษมันถูกออกแบบอย่างละเอียดเพื่อตอบสนองความต้องการการประมวลผลหลักของภาคหอเหล็กมุมโดยการรวมอัลการิทึมการประมวลผลที่ละเอียดชัดเจน เครื่องจะรับประกันการจัดการที่แม่นยําและมีประสิทธิภาพขององค์ประกอบเหล็กมุมที่สําคัญในการผลิตหอคอยทําให้การผลิตแบบต่อเนื่องของโครงสร้างหอคอยที่มีคุณภาพสูง.
รายละเอียด:
| หน้าที่ | การเจาะ, การตรา, การตัด |
| ขนาดมุม ((มม) | 40 × 40 × 3 140 × 140 × 12 |
| ความยาวสูงสุดของช่องว่าง (m) | 12 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 10 |
| ขนาดสูงสุด การเจาะ (ขนาด x ความหนา) (mm) | Φ26×12 ((วัสดุ:Q345 510N/mm2) |
| ปังต่อด้าน | 2 |
| พลังกระแทก (kN) | 630 |
| พลังการตรา (kN) | 630 |
|
พลังการตัด (kN) |
1800 |
| กลุ่มตัวอักษรการตรา | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 12 |
| ขนาดของตัวอักษร (mm) | 14 × 10 × 19 |
| โหมดการตัด | การตัดมีดเดียว |
| เครื่องแกน CNC | 3 |
| ความเร็วของมุมอาหาร (m/min) | 80 |
| วิธีการเย็นของระบบไฮดรอลิก | การเย็นด้วยน้ํา |
| ความแม่นยําในการแปรรูป | ความสอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | การใส่ข้อมูลผ่านคีย์บอร์ดและอินเตอร์เฟซ USB |
| ขนาด ((mm) | 28000 × 6500 × 2200 |
สารประกอบของผลิตภัณฑ์:
อุปกรณ์ของเครื่องตัดมุมเหล็กนี้โดยพื้นฐานมีโครงสร้างด้วยโมดูลการทํางานที่สําคัญ, รวมถึงคอนเวียร์ข้าม, ระบบการบรรทุกหมุน, คอนเวียร์อาหาร, รถรับประทาน CNC,หน่วยเจาะหน่วยการตราหน่วยตัดหน่วยและรถขนส่งปลด นอกจากนี้ยังรวมระบบการสนับสนุนที่สําคัญ เช่น ไฮดรอลิก ไฟฟ้าและส่วนประกอบปนูเมติก, สร้างระบบการประมวลผลที่บูรณาการอย่างต่อเนื่องที่รับประกันการทํางานที่น่าเชื่อถือและมีประสิทธิภาพ
ลักษณะสินค้า:
1ระบบควบคุมและขับเคลื่อน
เครื่องเจาะมุมรวมเทคโนโลยี CNC พร้อมกับการให้อาหารโดยเครื่องยนต์ servo, ปรับปรุงประสิทธิภาพการดําเนินงานและรับประกันความแม่นยําของชิ้นงานอย่างต่อเนื่องไฮดรอลิกทั้งหมดองค์ประกอบอากาศและไฟฟ้ามาจากผู้จําหน่ายที่ได้รับชื่อเสียงทั่วโลก
2. การปรับแต่ง Punch & Die
แต่ละด้านพร้อมกับสามชุดของเจาะและเจาะ, สามารถจัดการกับสามกว้างเจาะที่แตกต่างกัน. ชุดเหล่านี้, ปกครองโดย PLC,ทํางานร่วมกันเพื่อปรับจุดอ้างอิงการเจาะ, ทําให้สามารถรองรับความต้องการการประมวลผลที่กว้างขวาง
3อินเตอร์เฟซมนุษย์-เครื่องจักรและการเขียนโปรแกรม
เครื่องตัดมุมมีอินเตอร์เฟซภาษาจีน-ภาษาอังกฤษสองภาษา, รับประกันการทํางานที่เข้าใจง่าย, และสนับสนุนการจินตนาการของภาพวาดของชิ้นงาน. กระบวนการโปรแกรมถูกเรียบง่าย,ทําให้อุปกรณ์สามารถประมวลผลข้อมูลโปรแกรมที่ผลิตโดยโปรแกรม CAD ได้โดยตรงระหว่างการติดตั้ง ปริมาตรที่จําเป็นเท่านั้น เช่น ขนาดของชิ้นงาน กว้างของรู จุดอ้างอิงและปริมาณ
4. CNC ขนส่งอาหารและการควบคุม
รถขนส่งอาหาร CNC ถูกขับเคลื่อนโดยมอเตอร์เซอร์โว้ด โดยมีเครื่องโคเดอร์ไฟฟ้าแสงให้ผลตอบสนองแบบต่อเนื่องในเวลาจริงระบบควบคุมวงจรปิดถูกใช้ในการควบคุมการเคลื่อนไหวของรถยนต์อย่างไดนามิค, รับประกันการตั้งตําแหน่งที่แม่นยําตลอดวงจรการแปรรูปทั้งหมด
5. กระบวนการอัตโนมัติและการลด
การทําเครื่องหมาย การเจาะ และการตัดผิวหนัง เป็นระบบอัตโนมัติอย่างสมบูรณ์ ซึ่งลดความต้องการในการลงมืออย่างมาก เมื่อการแปรรูปเสร็จสิ้นส่วนประกอบเหล็กมุมเสร็จทั้งหมดถูกถอนโดยใช้กลไกหมุนอากาศ, ลดภาระการทํางานของผู้ประกอบการอย่างมีประสิทธิภาพและเพิ่มประสิทธิภาพการผลิตโดยรวม
6การตั้งค่าระบบควบคุมและการทํางาน
ระบบควบคุมเครื่องตัดเหล็กมุมประกอบด้วยคอมพิวเตอร์กลาง ระบบ CNC มอเตอร์เซอร์โว PLC เครื่องตรวจจับภายนอก และส่วนประกอบสําคัญอื่น ๆงานการประมวลผลสามารถเริ่มต้นโดยเพียงแค่การใส่ขนาดของชิ้นงาน, ทําให้กระบวนการปฏิบัติการเรียบง่ายขึ้น นอกจากนี้ โปรแกรมสามารถเก็บ, เลือก, แสดงและส่งโดยใช้ตัวระบุชิ้นงาน, ทําให้การจัดการการผลิตยืดหยุ่น
7หน่วยการตรา
อุปกรณ์การตราสัญลักษณ์มีการออกแบบกรอบปิด, รับประกันความแข็งแกร่งสูงสุดสําหรับผลการตราสัญลักษณ์ที่มั่นคงและสม่ําเสมอด้วยการเลือกที่ควบคุมผ่านโปรแกรม, ให้เลือกการตราสีที่หลากหลาย จุดอ้างอิงการตราสีสามารถปรับได้อย่างเต็มที่ ทําให้มันสามารถรองรับความต้องการการแปรรูปที่หลากหลาย
ตัวอย่างเหล่านี้เป็นตัวแทนของมาตรฐานและกรณีการแปรรูปแบบในอุตสาหกรรมหินมุม ทาวเวอร์ความแม่นยํา, และการช่างเป็นตัวอ้างอิงที่ชัดเจนในการประเมินผลงานของอุปกรณ์และความสอดคล้องกับมาตรฐานการผลิตเฉพาะเจาะจงการตัดสินใจที่พัฒนาจากข้อมูล สําหรับการใช้งานที่น่าจะเป็น.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towers. มันดําเนินการเจาะและ stamping อย่างต่อเนื่องบนสแตนเลสมุมที่ใช้สําหรับร่างกายหอคอย cross-arm และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆรับประกันขนาดที่แม่นยํา และการเชื่อมต่อที่น่าเชื่อถือ เพื่อรักษาความมั่นคงของหอคอย.
