การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |

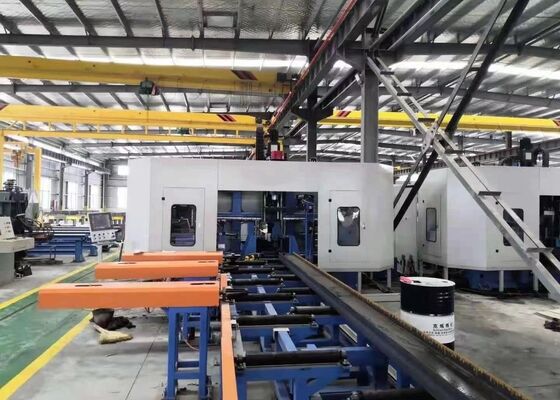

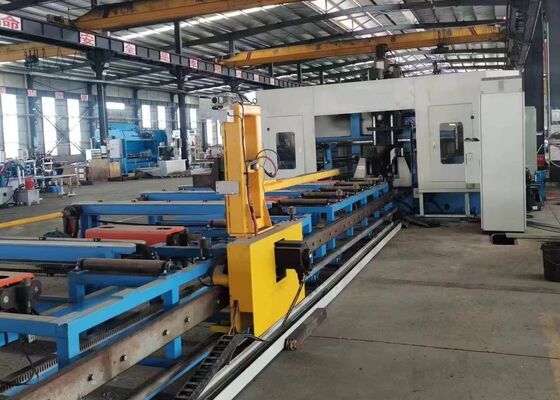

เครื่องเจาะ 3 มิติ CNC คาน 1250x600 มม. ความสูง ความกว้าง สปินเดิล BT40 สำหรับการใช้งานโครงสร้างเหล็ก
การใช้งาน:
ศูนย์กลางการตัดเฉือนนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจาะบนคาน H ด้วยสปินเดิลเจาะความแม่นยำสูงสามตัว มันทำงานเจาะบนชิ้นงานได้อย่างมีประสิทธิภาพอย่างน่าทึ่ง ด้วยความแม่นยำในการตัดเฉือนที่ยอดเยี่ยมและส่วนต่อประสานผู้ใช้ที่ใช้งานง่าย อุปกรณ์นี้แสดงถึงโซลูชันประสิทธิภาพสูงภายในอุตสาหกรรมโครงสร้างเหล็ก มีการใช้งานอย่างแพร่หลายในภาคส่วนสำคัญ เช่น วิศวกรรมการก่อสร้าง โครงสร้างพื้นฐานสะพาน การผลิตเสาอากาศ และโครงการโครงสร้างกริด
ข้อมูลจำเพาะ:
| พารามิเตอร์คาน H | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มม. | |
| ขนาดต่ำสุด ความกว้าง x ความสูง | 200×75 มม. | ||
| ความยาวคานสูงสุด | 12000 มม. | ||
| สปินเดิลหลัก | จำนวน | 3 | |
| รุ่น | BT40 | ||
| กำลังมอเตอร์ | 3x11 กิโลวัตต์ | ||
| ความเร็วสปินเดิล | 200～3000 รอบต่อนาที | ||
| เส้นผ่านศูนย์กลางรูสูงสุด | φ40 มม. | ||
| กำลังมอเตอร์ | กำลังเซอร์โวมอเตอร์ป้อน | 2x3 กิโลวัตต์ | |
| กำลังเซอร์โวมอเตอร์ตำแหน่ง | 2x3 กิโลวัตต์ | ||
| ความแม่นยำในการประมวลผล | ค่าเบี่ยงเบนระยะห่างรู | สองรูภายใน 1 เมตร | ±0.5 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ±0.2 มม. สำหรับทุกๆ 1 เมตรเพิ่มเติมของระยะห่างรู และสูงสุดไม่เกิน ±2 มม. | |||
| ค่าเบี่ยงเบนขอบ | ±1.0 มม. | ||
| ระบบไฮดรอลิก | แรงดันปั๊มไฮดรอลิก | 7 MPa | |
| กำลังมอเตอร์ปั๊มน้ำมัน | 7kW | ||
| ระบบไฟฟ้า | วิธีการควบคุม | PLC | |
| จำนวนแกน CNC | 7 | ||
| ขนาดโดยรวม (ยาว x กว้าง x สูง) | 32000x6200x4000 | ||
คุณสมบัติของผลิตภัณฑ์
1. เครื่องเจาะและตัดคาน H 3 มิติ นี้ประกอบด้วยตัวเครื่องหลัก ระบบป้อน CNC สายพานลำเลียงวัสดุ ระบบไฟฟ้า ระบบไฮดรอลิก ระบบระบายความร้อน ระบบหล่อลื่น ถังขยะ และส่วนประกอบอื่นๆ ที่จำเป็น มีโครงสร้างเตียงแบบคงที่พร้อมการตั้งค่าชิ้นงานที่เคลื่อนย้ายได้ เครื่องนี้เหมาะอย่างยิ่งสำหรับการประมวลผลคาน H ขนาดใหญ่ รองรับการผลิตอย่างต่อเนื่องและมีความโดดเด่นด้วยระดับระบบอัตโนมัติขั้นสูง
2. ตัวเครื่องเจาะประกอบด้วยเตียง, ชุดโต๊ะเลื่อน CNC, อุปกรณ์รองรับ, หน่วยกดด้านบนและด้านข้าง และระบบตรวจจับ ส่วนประกอบโต๊ะเลื่อน CNC ประกอบด้วยด้านคงที่ ด้านเคลื่อนที่ และโต๊ะเลื่อน CNC หน่วยบน ออกแบบมาโดยเฉพาะสำหรับการเจาะคาน H ชุดโต๊ะเลื่อนประกอบด้วยแผ่นเลื่อน ฐานโต๊ะเลื่อน หัวสปินเดิล สปินเดิลกลไกความเร็วสูง กระบอกสูบเครื่องมือ มอเตอร์ความถี่แปรผัน เซอร์โวมอเตอร์ รางนำเชิงเส้น และสกรูนำ
3. ระบบป้อน CNC ประกอบด้วยขายึด เฟือง แร็ค เซอร์โวมอเตอร์ ตัวลด และตัวจัดการ เซอร์โวมอเตอร์ขับเคลื่อนตัวจัดการ อำนวยความสะดวกในการเคลื่อนที่ในทิศทาง X ของคาน H จึงมั่นใจได้ถึงการป้อนที่แม่นยำและการวางตำแหน่งที่แม่นยำของชิ้นงาน
4. สายพานลำเลียงวัสดุประกอบด้วยทั้งสายพานลำเลียงป้อนเข้าและสายพานลำเลียงป้อนออก สายพานลำเลียงป้อนเข้าประกอบด้วยขายึดสายพานลำเลียง ลูกกลิ้งรองรับ และอุปกรณ์ดันด้านข้าง ออกแบบมาโดยเฉพาะเพื่อขนส่งเหล็กโปรไฟล์สำเร็จรูป บรรลุการวางตำแหน่งในทิศทาง Y ของเหล็กสำเร็จรูป และทำงานร่วมกับระบบป้อน CNC เพื่อให้กระบวนการป้อนวัสดุเสร็จสมบูรณ์ สายพานลำเลียงป้อนออก ซึ่งประกอบด้วยขายึดช่องวัสดุและลูกกลิ้งรองรับ ทำหน้าที่ขนส่งชิ้นงานสำเร็จรูป
5. ระบบระบายความร้อนใช้วิธีการระบายความร้อนทั้งภายในและภายนอก โดยใช้น้ำมันละอองเพื่อระบายความร้อนให้กับรูเจาะ วิธีการนี้มีข้อดีหลายประการ รวมถึงการลดการใช้น้ำหล่อเย็น ส่งเสริมประสิทธิภาพด้านต้นทุน ความยั่งยืนด้านสิ่งแวดล้อม และลดการสึกหรอของดอกสว่าน
6. ระบบไฮดรอลิกมีหน้าที่จ่ายไฟให้กับอุปกรณ์กดด้านบน อุปกรณ์กดด้านข้าง กระบอกสูบเครื่องมือ และส่วนประกอบอื่นๆ ที่เกี่ยวข้อง
7. ระบบนิวเมติกส์ได้รับการออกแบบมาเพื่อจ่ายไฟให้กับตัวจัดการ กระบอกสูบทดสอบ และอุปกรณ์อื่นๆ ที่เทียบเท่ากัน
8. ระบบหล่อลื่นรวมวิธีการหล่อลื่นแบบรวมศูนย์และแบบแมนนวล การหล่อลื่นแบบรวมศูนย์ส่วนใหญ่ใช้สำหรับการหล่อลื่นรางนำเชิงเส้นหลักและสกรูนำตามเวลาและแม่นยำ
9. ระบบควบคุมเครื่องมือเครื่องจักรประกอบด้วยคอมพิวเตอร์โฮสต์ PLC และส่วนประกอบอื่นๆ ที่เกี่ยวข้อง วิธีการเขียนโปรแกรม: โปรแกรมการประมวลผลถูกสร้างขึ้นโดยการป้อนภาพวาด CAD หรือพารามิเตอร์การประมวลผลผ่านอินเทอร์เฟซ USB หรือแป้นพิมพ์ โปรแกรมเหล่านี้สามารถจัดเก็บ เรียกคืน แสดงผล และส่งได้ตลอดเวลาตามหมายเลขชิ้นส่วน ระบบนี้ไม่เพียงแต่ช่วยให้สามารถปรับและควบคุมพารามิเตอร์การประมวลผลแต่ละรายการด้วยตนเองเท่านั้น แต่ยังช่วยให้ระบบอัตโนมัติเต็มรูปแบบของเวิร์กโฟลว์การประมวลผลทั้งหมด
ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะ CNC คานและแผ่นโลหะ การทำเครื่องหมาย และเครื่องตัดเฉือนแสดงให้เห็นถึงความสามารถในการประมวลผลอย่างมีประสิทธิภาพเมื่อทำงานกับตัวอย่างคาน H มาตรฐาน—ที่มีความกว้างของหน้าแปลนและความหนาของเว็บที่หลากหลาย—รวมถึงตัวอย่างเหล็กช่องขนาดต่างๆ ตัวอย่างที่นำเสนอในการสาธิตเหล่านี้เน้นให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์ในการบรรลุการวางตำแหน่งรูที่แม่นยำ เกลียวที่แตะเรียบ และรูปแบบการทำเครื่องหมายที่แม่นยำ จึงแสดงให้เห็นถึงความแม่นยำและความน่าเชื่อถือสูงในการใช้งานจริง
เครื่องเจาะ ทำเครื่องหมาย และตัดเฉือนคาน H CNC ความเร็วสูงส่วนใหญ่ใช้ในโรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ในเวิร์กช็อปโครงสร้างเหล็ก ช่วยให้มั่นใจได้ถึงการตัดเฉือนคาน H ที่แม่นยำซึ่งใช้ในโครงสร้างและโครงสร้างรองรับ จึงเป็นรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในการใช้งานก่อสร้างสะพาน เครื่องจักรจะทำการเจาะคาน H ที่มีความแม่นยำสูง ช่วยเพิ่มความสมบูรณ์ของโครงสร้างของสะพานและช่วยให้สามารถรองรับภาระในระยะยาวได้อย่างมีประสิทธิภาพ ด้วยประสิทธิภาพการทำงานที่ยอดเยี่ยม อุปกรณ์นี้ให้การสนับสนุนที่เชื่อถือได้แก่ภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้ เพื่อให้มั่นใจถึงการดำเนินโครงการที่เกี่ยวข้องได้อย่างราบรื่น
