การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10~250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50~220 (แบบไม่มีขั้นบันได) |
| เน้น: | เครื่องตัดมุม CNC 14m,เครื่องเจาะเหล็กเปล่า,สายมุม CNC 18 ตัวอักษร |
||

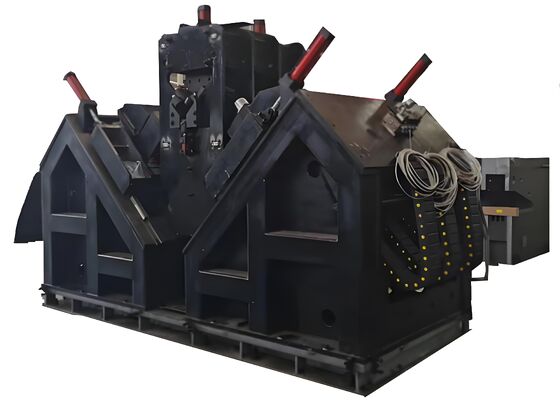

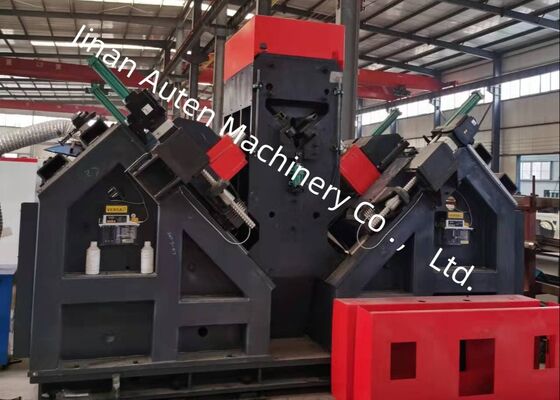

ความยาว 14 เมตร ของเครื่องจักรเจาะเหล็กฉาก CNC แบบเปล่า 18 ตัวอักษรต่อกลุ่ม
การใช้งานผลิตภัณฑ์:
สายการผลิตเครื่องเจาะและทำเครื่องหมายเหล็กฉาก CNC ได้รับการออกแบบมาสำหรับการเจาะและปั๊มเหล็กฉากขนาดใหญ่ที่มีความแข็งแรงสูง ซึ่งใช้ในเสาไฟฟ้าแรงสูง ระบบนี้ช่วยอำนวยความสะดวกในการเจาะรูทั้งหมดในเหล็กฉากอย่างแม่นยำ ทำให้มั่นใจได้ถึงคุณภาพของรูที่เหนือกว่าและความแม่นยำของตำแหน่ง นอกจากนี้ ยังช่วยเพิ่มประสิทธิภาพการผลิตและระบบอัตโนมัติในระดับสูง
พารามิเตอร์หลัก:
| รุ่น | JNC2532 | ADM2532 | ADM3635 |
| ขนาดเหล็กฉาก (มม.) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| ความยาวสูงสุดของเหล็กเปล่า (ม.) | 14 | ||
| เรียวของแกนเจาะ | / | BT40 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Ф40 | ||
| จำนวนดอกสว่านแต่ละด้าน (ชิ้น) | 3 (รวม 6 ดอกทั้งสองด้าน) | ||
| ความเร็วในการหมุนของแกนหมุนสูงสุด (รอบ/นาที) | 120-560, การปรับแบบไม่ต่อเนื่องของตัวแปลงสัญญาณ | 6000 | |
| ความเร็วในการตัดสูงสุดของดอกสว่าน (ม./นาที) | / | 200 | |
| แกน CNC | 3 | 9 | |
| ช่วงการทำเครื่องหมายด้านหลัง (มม.) | 50-220 (แบบไม่ต่อเนื่อง) | 50-330 (แบบไม่ต่อเนื่อง) | |
| ความเร็วในการป้อนเหล็กฉากสูงสุด (ม./นาที) | 40 | ||
| แรงทำเครื่องหมาย (kN) | 1000/1200 | ||
| จำนวนกลุ่มตัวอักษร | 4 | ||
| จำนวนตัวอักษรในแต่ละกลุ่ม | 18 | ||
| ด้านตัวอักษร (มม.) | 14×10×19 | ||
| ระบบระบายความร้อนของดอกสว่าน | การระบายความร้อนภายนอก |
การระบายความร้อนภายในแบบแห้งด้วยการทำให้เป็นละอองอากาศ |
|
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง | ||
| ขนาดโดยรวม (ม.) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
คุณสมบัติของผลิตภัณฑ์:
1. ระบบอัตโนมัติระดับสูง สายการผลิตติดตั้งระบบการโหลดอัตโนมัติ (มีช่องป้อนแนวนอนและชั้นวางโหลดแบบหมุน) ระบบขนถ่ายอัตโนมัติ และกลไกการป้อนอัตโนมัติ การดำเนินการเจาะและปั๊มเหล็กทั้งหมดบนเหล็กฉากจะดำเนินการในกระบวนการเดียวในสายการผลิตนี้ เวิร์กโฟลว์ทั้งหมดเป็นแบบอัตโนมัติเต็มรูปแบบ ขจัดความจำเป็นในการแทรกแซงด้วยตนเอง และลดความเข้มข้นของแรงงานสำหรับผู้ปฏิบัติงานอย่างมาก
2. แกนเจาะติดตั้งแกนหมุนความแม่นยำของไต้หวัน BT40 (รวมถึงน้ำหล่อเย็นภายใน) รับประกันประสิทธิภาพและความแม่นยำในการเจาะที่โดดเด่น ชุดเจาะติดตั้งหัวเจาะ CNC หกหัว โดยมีสามหัววางอยู่บนปีกแต่ละข้างของเหล็กฉาก หัวที่สอดคล้องกันทั้งสองด้านสามารถเจาะรูที่มีเส้นผ่านศูนย์กลางเท่ากันและในระยะทางที่เท่ากันจากปลายด้านบนของปีกเหล็กฉากพร้อมกันได้
3. ซอฟต์แวร์มีอินเทอร์เฟซภาษาจีน/อังกฤษสองภาษา ให้การทำงานที่ราบรื่นและความสามารถในการแสดงภาพวาดชิ้นงาน
4. การเขียนโปรแกรมนั้นตรงไปตรงมาและมีประสิทธิภาพ ผู้ใช้จะต้องป้อนขนาดชิ้นงาน เส้นผ่านศูนย์กลางรู ระยะห่าง และปริมาณเมื่อกำหนดค่าโปรแกรม หรือสามารถใช้ซอฟต์แวร์ CAD/CAM lofting สำหรับการแปลงไฟล์โดยตรงได้ ระบบเข้ากันได้กับไฟล์ NC1 ที่สร้างโดยซอฟต์แวร์ TEKLA
5. ส่วนประกอบไฮดรอลิก นิวเมติก และไฟฟ้าที่สำคัญมาจากแบรนด์ที่มีชื่อเสียงและมีคุณภาพสูง
6. ระบบมีคุณสมบัติการวินิจฉัยตนเองในตัวสำหรับการตรวจจับข้อบกพร่อง
7. ชุดเฉือนมีให้เป็นคุณสมบัติเสริมและใช้กลไกการตัดแบบใบมีดคู่
ตัวอย่างเหล่านี้ครอบคลุมข้อกำหนดมาตรฐานและรูปแบบรูต่างๆ ของเหล็กฉากที่ใช้บ่อยในการก่อสร้างเสาไฟฟ้าแรงสูง พวกเขาช่วยให้ผู้ใช้หรือผู้ตรวจสอบที่มีศักยภาพสามารถประเมินความสามารถในการดำเนินงานของอุปกรณ์ด้วยสายตา โดยให้ข้อมูลอ้างอิงที่เป็นรูปธรรมและโดยตรงเพื่อพิจารณาว่าอุปกรณ์ตรงตามข้อกำหนดการผลิตจริงสำหรับการผลิตเสาไฟฟ้าแรงสูงหรือไม่
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งเสาไฟฟ้าแรงสูงสัมผัสกับสภาพอากาศที่รุนแรงและภาระที่สำคัญ อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากสำหรับโครงสร้างรับน้ำหนักหลักของเสาไฟฟ้าแรงสูง ดำเนินการเจาะและปั๊มบนเหล็กฉากที่ใช้ในตัวเสา แขนกากบาท และส่วนประกอบโครงสร้างที่จำเป็นอื่นๆ ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความแม่นยำของมิติและบูรณภาพของการเชื่อมต่อที่เชื่อถือได้ ด้วยเหตุนี้ จึงรองรับความแข็งแรงและความมั่นคงของโครงสร้างในระยะยาวของเสาไฟฟ้าแรงสูงตลอดอายุการใช้งาน
