การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | ขนาดมุม （มม.): | ∟40× 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| สูงสุด ความยาวของว่างเปล่า (M): | 12 | สูงสุด ความยาวของเสร็จแล้ว (M): | 10 |
| สูงสุด Punching (dia. х thi.) (มม.): | φ26× 12 （วัสดุ： Q345 510N/mm2) | ต่อยต่อด้าน: | 2 |
| การเจาะแรง (kn): | 630 | กำลังทำเครื่องหมาย (kn): | 630 |
| แรงตัด (kN): | 1800 | ||
| เน้น: | เครื่องจักรขึ้นรูปมุมเหล็ก CNC สำหรับส่วนประกอบเหล็ก,เครื่องเจาะและมาร์ก CNC ขนาด 140x140 มม.,เครื่องตัดมุมเหล็ก CNC พร้อมการรับประกัน |
||

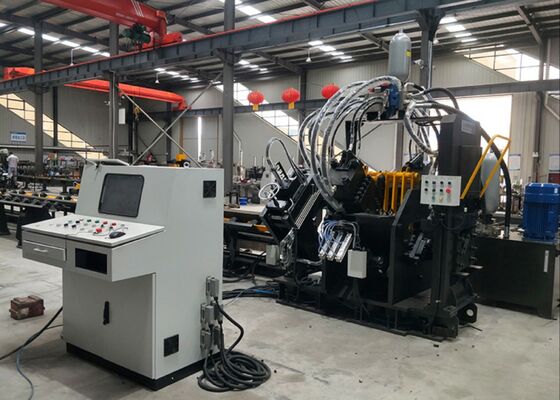

เครื่อง CNC Angle Line สามารถเจาะเครื่องหมายและตัดส่วนประกอบเหล็ก 140 * 140mm
สาขาอุตสาหกรรมที่ใช้:
เครื่องนี้เป็นวิธีแก้ไขที่สร้างมาเพื่ออุตสาหกรรม โดยเฉพาะเพื่อดําเนินการเจาะเหล็กมุม การตราและการตัดตัดด้วยความแม่นยําที่โดดเด่นมันถูกออกแบบอย่างรอบคอบเพื่อตอบสนองความต้องการการประมวลผลหลักของอุตสาหกรรมหินมุมหอโดยการบูรณาการอัลกอริทึมการประมวลผลที่ปรับปรุงให้ดีที่สุด เครื่องจะทําให้การทํางานของชิ้นส่วนเหล็กมุมที่มีความแม่นยําและมีประสิทธิภาพโดยสนับสนุนการผลิตสม่ําเสมอของโครงสร้างหอคอยที่มีคุณภาพสูง.
รายละเอียด:
| หน้าที่ | การเจาะ, การตรา, การตัด |
| ขนาดมุม ((มม) | 40 × 40 × 3 140 × 140 × 12 |
| ความยาวสูงสุดของช่องว่าง (m) | 12 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 10 |
| ขนาดสูงสุด การเจาะ (ขนาด x ความหนา) (mm) | Φ26×12 ((วัสดุ:Q345 510N/mm2) |
| ปังต่อด้าน | 2 |
| พลังกระแทก (kN) | 630 |
| พลังการตรา (kN) | 630 |
|
พลังการตัด (kN) |
1800 |
| กลุ่มตัวอักษรการตรา | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 12 |
| ขนาดของตัวอักษร (mm) | 14 × 10 × 19 |
| โหมดการตัด | การตัดมีดเดียว |
| เครื่องแกน CNC | 3 |
| ความเร็วของมุมอาหาร (m/min) | 80 |
| วิธีการเย็นของระบบไฮดรอลิก | การเย็นด้วยน้ํา |
| ความแม่นยําในการแปรรูป | ความสอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | การใส่ข้อมูลผ่านคีย์บอร์ดและอินเตอร์เฟซ USB |
| ขนาด ((mm) | 28000 × 6500 × 2200 |
สารประกอบของผลิตภัณฑ์:
อุปกรณ์นี้ประกอบด้วยโมดูลการทํางานหลัก ๆ รวมถึงคอนเวียร์ขั้ว, ระบบการบรรทุกหมุน, คอนเวียร์อาหาร, รถขนส่งอาหาร CNC, โมดูลเจาะ,โมดูลเครื่องหมาย, โมดูลการตัด, และคอนเวียร์การถอดสินค้า นอกจากนี้ยังรวมระบบการสนับสนุนที่สําคัญ เช่นส่วนประกอบทางไฮดรอลิก, ไฟฟ้าและอากาศสร้างระบบการประมวลผลที่บูรณาการอย่างเต็มที่ เพื่อให้การทํางานที่น่าเชื่อถือและมีประสิทธิภาพ.
ลักษณะสินค้า:
1ระบบควบคุมและขับเคลื่อน
อุปกรณ์รวมเทคโนโลยี CNC ร่วมกับการให้อาหาร servo มอเตอร์ขับเคลื่อน, รับประกันประสิทธิภาพการปฏิบัติงานที่ดีที่สุดและความแม่นยําอย่างต่อเนื่องของชิ้นงาน,ส่วนประกอบทางอากาศและไฟฟ้ามาจากผู้จัดจําหน่ายระดับนานาชาติ ที่มีชื่อเสียงดี ทําให้ระบบทั้งหมดทํางานได้อย่างน่าเชื่อถือ
2. การปรับแต่ง Punch & Die
แต่ละด้านมีเครื่องเจาะและพิมพ์สามชุด สามารถจัดการกับสามกว้างเจาะที่แตกต่างกัน โดยการควบคุมโดย PLC ชุดเหล่านี้ทํางานร่วมกันเพื่อปรับจุดอ้างอิงเจาะ,ทําให้สามารถตอบสนองความต้องการในการประมวลผลได้หลากหลาย
3อินเตอร์เฟซมนุษย์-เครื่องจักรและการเขียนโปรแกรม
ระบบมีอินเตอร์เฟซสองภาษาภาษาจีนและภาษาอังกฤษ, รับรองการใช้งานที่เป็นมิตรกับผู้ใช้งาน, และสนับสนุนการแสดงภาพวาดของชิ้นงาน.ทําให้อุปกรณ์สามารถประมวลผลข้อมูลโปรแกรมที่ผลิตโดยโปรแกรม CAD ได้โดยตรงระหว่างการตั้งโปรแกรม, เพียงปารามิเตอร์สําคัญเช่นขนาดชิ้นงาน, กว้างรู, จุดอ้างอิง, และปริมาณ
4. CNC ขนส่งอาหารและการควบคุม
รถอาหาร CNC ถูกขับเคลื่อนโดยมอเตอร์เซอร์โว พร้อมกับเครื่องปรับแสงไฟฟ้าที่ให้ผลตอบสนองต่อเนื่องในเวลาจริงระบบควบคุมวงจรปิดถูกใช้ในการปรับการเคลื่อนไหวของรถยนต์อย่างไดนามิก, รับประกันตําแหน่งแม่นยําตลอดกระบวนการแปรรูปทั้งหมด
5. กระบวนการอัตโนมัติและการลด
การทําเครื่องหมาย การเจาะ และการตัดตัด มีระบบอัตโนมัติอย่างเต็มที่ ทําให้การลงมือเป็นอย่างน้อยส่วนประกอบเหล็กมุมเสร็จทั้งหมดถูกถอนผ่านกลไกหมุนแบบปนูเมติก, ลดภาระการทํางานของผู้ประกอบการได้อย่างมีประสิทธิภาพ และปรับปรุงประสิทธิภาพการผลิตโดยรวม
6การตั้งค่าระบบควบคุมและการทํางาน
ระบบควบคุมประกอบด้วยคอมพิวเตอร์กลาง, ระบบ CNC, มอเตอร์ servo, PLC, เครื่องตรวจจับภายนอกและส่วนประกอบอื่น ๆงานการประมวลผลสามารถเริ่มต้นด้วยการเข้าตรงของขนาดของชิ้นงาน, ปรับปรุงขั้นตอนการดําเนินงาน นอกจากนี้ โปรแกรมสามารถเก็บ, เลือก, แสดง, และถ่ายทอดบนพื้นฐานของตัวระบุชิ้นงาน, สะดวกในการจัดการการผลิตที่ยืดหยุ่น.

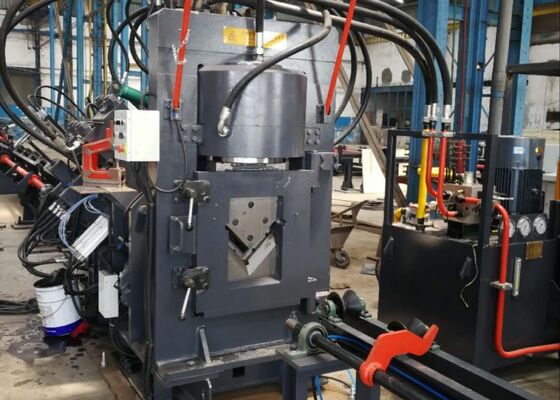

7หน่วยการตรา
หน่วยเครื่องหมายถูกออกแบบด้วยโครงสร้างกรอบปิด, รับประกันความแข็งแรงที่ดีเยี่ยมสําหรับการทํางานการระบุที่มั่นคงและสม่ําเสมอ.ด้วยการคัดเลือกที่บริหารผ่านโปรแกรมจุดอ้างอิงการทําเครื่องหมายสามารถปรับเปลี่ยนได้อย่างเต็มที่ ทําให้มันสามารถตอบสนองความต้องการการประมวลผลที่หลากหลาย
ตัวอย่างเหล่านี้ที่สะท้อนถึงคุณสมบัติมาตรฐานและฉากการแปรรูปที่ทั่วไปในอุตสาหกรรมหินมุม ทําให้ผู้ใช้สามารถประเมินคุณภาพการแปรรูปของอุปกรณ์ได้โดยตรงความถูกต้อง, และการช่างเป็นตัวเปรียบเทียบที่ชัดเจนในการประเมินผลงานของอุปกรณ์และการสอดคล้องของอุปกรณ์กับความต้องการการผลิตเฉพาะเจาะจงการตัดสินใจที่พัฒนาจากข้อมูล สําหรับการใช้งานที่น่าจะเป็น.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand severe weather conditions and significant loads—this equipment is crucial for processing the angle steel components that form the core framework of the towers. มันสามารถดําเนินการอย่างน่าเชื่อถือในการเจาะและ stamping บนเหล็กมุมที่ใช้สําหรับร่างกายหอคอย, cross-arms และส่วนสําคัญอื่น ๆ ของโครงสร้างการรับประกันขนาดที่แม่นยํา และการเชื่อมต่อที่ปลอดภัย เพื่อรักษาความมั่นคงของหอคอย.
