การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | ขนาดมุม （มม.): | ∟40× 40 × 3 ～∟100 × 100 × 10 |
|---|---|---|---|
| สูงสุด ความยาวของว่างเปล่า (M): | 12 | สูงสุด ความยาวของเสร็จแล้ว (M): | 10 |
| สูงสุด Punching (dia. х thi.) (มม.): | φ26× 10 （วัสดุ： Q345 510N/mm2) | ต่อยต่อด้าน: | 2 |
| การเจาะแรง (kn): | 630 | กำลังทำเครื่องหมาย (kn): | 630 |
| แรงตัด (kN): | 1,000 | ||
| เน้น: | เครื่องตัดเหล็กฉาก CNC ใบมีดเดี่ยว,เครื่องเจาะและตัดเหล็กฉาก 3 แกน,เครื่องตัด CNC ขนาด 28000 มม. |
||

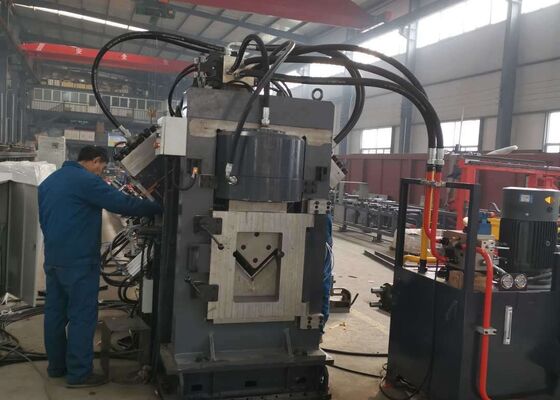

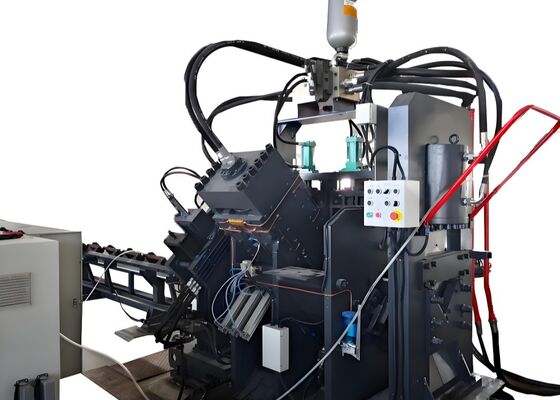

3 CNC Axes Angle Steel Punching Shearing Machine 28000*6500*2200mm มิติตัดใบเดียว
สาขาอุตสาหกรรมที่ใช้:
สายเครื่องบด, ตัดและตรามุม CNC นี้เป็นระบบที่สร้างมาเพื่ออุตสาหกรรมเฉพาะเจาะจง, ออกแบบอย่างละเอียดเพื่อบด, ตรา, และตัดเหล็กมุมความแม่นยําสูงเครื่องเจาะเหล็กมุม CNC มีการปรับแต่งเป็นเอกลักษณ์เพื่อตอบสนองความต้องการการประมวลผลพื้นฐานของอุตสาหกรรมหอคอยเหล็กมุมในกรณีที่ความแม่นยําของส่วนประกอบมีความสําคัญในการรับรองความสมบูรณ์แบบและความมั่นคงของโครงสร้าง
รายละเอียด:
| รุ่น | JNC1010 |
| หน้าที่ | การเจาะ, การตรา, การตัด |
| ขนาดมุม ((มม) | 40 × 40 × 3 100 × 100 × 10 |
| ความยาวสูงสุดของช่องว่าง (m) | 12 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 10 |
| ขนาดสูงสุด การเจาะ (ขนาด x ความหนา) (mm) | Φ26×10 ((วัสดุ:Q345 510N/mm2) |
| ปังต่อด้าน | 2 |
| พลังกระแทก (kN) | 630 |
| พลังการตรา (kN) | 630 |
| พลังการตัด (kN) | 1000 |
| กลุ่มตัวอักษรการตรา | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 12 |
| ขนาดของตัวอักษร (mm) | 14 × 10 × 19 |
| โหมดการตัด | การตัดมีดเดียว |
| เครื่องแกน CNC | 3 |
| ความเร็วของมุมอาหาร (m/min) | 80 |
| วิธีการเย็นของระบบไฮดรอลิก | การเย็นด้วยน้ํา |
| ความแม่นยําในการแปรรูป | ความสอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | การใส่ข้อมูลผ่านคีย์บอร์ดและอินเตอร์เฟซ USB |
| ขนาด ((mm) | 28000 × 6500 × 2200 |
สารประกอบของผลิตภัณฑ์:
ระบบ CNC การเจาะ, การตัดและการตราสัญลักษณ์นี้ประกอบด้วยโมดูลการทํางานหลัก ๆ ประกอบด้วยคอนเวียร์ข้าม, กลไกการบรรทุกหมุน, คอนเวียร์อาหาร, คาร์รี่อาหาร CNC,หน่วยเจาะ, หน่วยเครื่องหมาย, หน่วยตัด, และคอนเวียร์ถอน. นอกจากนี้สายเครื่องเจาะมุมรวมระบบการสนับสนุนที่จําเป็น เช่น ไฮดรอลิก, ไฟฟ้า,และระบบปนูเมติก.
ลักษณะสินค้า:
1. การออกแบบหน่วยเครื่องหมาย
หน่วยการตรามีโครงสร้างปิดที่แข็งแกร่ง, รับประกันความแข็งแกร่งสูงกว่า. มันพร้อมกับชุดของกล่องตัวอักษรสี่ชุด, ซึ่งสามารถเลือกผ่านโปรแกรม.ตําแหน่งเครื่องหมายมาตรฐานสามารถปรับได้อย่างอิสระเพื่อตอบสนองความต้องการเฉพาะเจาะจง.
2. Punch & Die Setup การจัดตั้ง
สายเครื่อง CNC การเจาะและตัดมีเครื่องเจาะสามชุดและตายในแต่ละด้าน, สามารถจัดการกับสามกว้างเจาะที่แตกต่างกัน.สามชุดของ die สามารถเคลื่อนไหวร่วมกันเพื่อปรับตําแหน่งอ้างอิงการเจาะตามความต้องการ.
3อินเตอร์เฟซมนุษย์-เครื่องจักรและการเขียนโปรแกรม
ระบบมีอินเตอร์เฟซสองภาษาภาษาจีน / อังกฤษ, ออกแบบเพื่อการใช้งานที่เข้าใจและสามารถแสดงแผนภูมิชิ้นงาน. การเขียนโปรแกรมถูกเรียบง่าย,ทําให้เครื่องสามารถใช้ข้อมูลโปรแกรมที่ผลิตโดยโปรแกรม CAD ได้โดยตรงระหว่างการแก้ไขโปรแกรม ผู้ใช้งานจําเป็นต้องใส่ขนาดของชิ้นงาน กว้างของหลุม สัญลักษณ์อ้างอิง และปริมาณเท่านั้น
4ระบบควบคุมและอาหาร
อุปกรณ์เจาะ CNC สําหรับหอคอยใช้เทคโนโลยี CNC ที่ก้าวหน้าและการให้อาหารโดยเครื่องยนต์เซอร์โว ทําให้มีประสิทธิภาพการทํางานที่เพิ่มขึ้นและความแม่นยําของชิ้นงานที่คงที่ไฮดรอลิกทั้งหมดองค์ประกอบอากาศและไฟฟ้ามาจากผู้จําหน่ายระดับนานาชาติที่มีชื่อเสียง
ตัวอย่างเหล่านี้เป็นตัวแทนของรายละเอียดและความต้องการการแปรรูปที่เหมือนกันในอุตสาหกรรมหินมุมและมาตรฐานการผลิต.
ในการก่อสร้างสายส่งความดันสูงสุด (UHV) ที่หอคอยต้องทนต่อสภาพอากาศที่รุนแรงและภาระหนักอุปกรณ์นี้มีบทบาทสําคัญในการประมวลผลส่วนประกอบเหล็กมุมที่สร้างโครงสร้างหลักของหอคอย. มันดําเนินการเจาะและ stamping อย่างต่อเนื่องบนสแตนเลสมุมที่ใช้ในตัวหอคอย, cross-arms, และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆนี่ทําให้ความแม่นยําของมิติแม่นยําและการเชื่อมต่อที่แข็งแรงโดยปกป้องความมั่นคงของหอคอยทั้งหมด
