การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะและการทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10~250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (ม.): | 14 | แรงทำเครื่องหมาย(kN): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวอักษร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50~220 (แบบไม่มีขั้นบันได) |
| เน้น: | เครื่องตัดมุม CNC 9 แกน,เครื่องเจาะเหล็กมุม CNC,เครื่องเจาะเหล็กมุมขนาดใหญ่ |
||

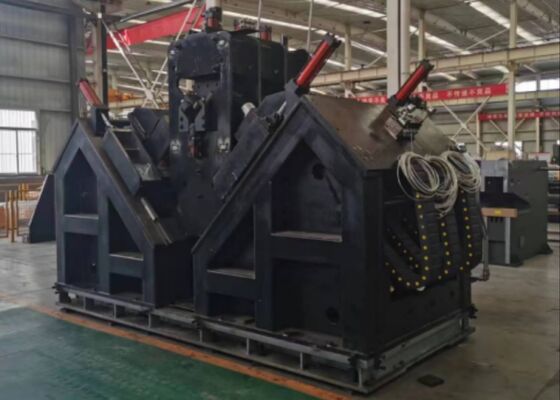

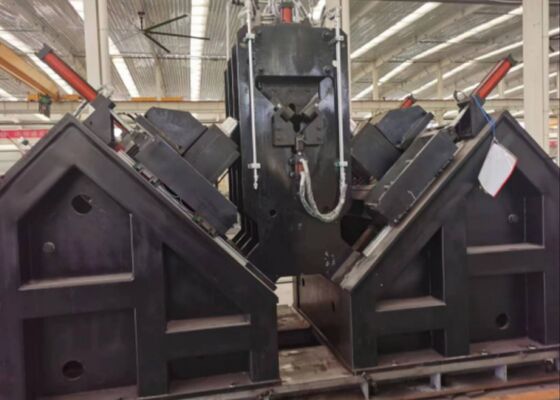

9 แกน CNC Angle Line Machine สําหรับการเจาะ Stamping ของขนาดใหญ่มุมเหล็กยาวถึง 14m
การใช้สินค้า:
สายการผลิตการเจาะเหล็กมุม CNC ที่ได้รับการออกแบบมาตามสั่งนี้ ถูกสร้างมาเพื่อกระบวนการเจาะและตีพิมพ์ขนาดใหญ่โลหะมุมความแข็งแรงสูง วัสดุหลักที่ใช้ในการผลิตหอคอยสายส่งสายการผลิตอํานวยความสะดวกในการแปรรูปความละเอียดสูงของหลุมทั้งหมดที่ต้องการบนเหล็กมุมและฟังก์ชันอัตโนมัติที่ทันสมัย.
ปริมาตรหลัก:
| รุ่น | JNC2532 | ADM2532 | ADM3635 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 | ||
| เครื่องบดกระบวนการเจาะ | / | BT2 การประกอบการ | |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 | ||
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) | ||
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 120-560, การปรับแปลงแบบไม่มีขั้นตอน | 6000 | |
| ความเร็วการตัดสูงสุดของเครื่องเจาะ (m/min) | / | 200 | |
| เครื่องแกน CNC | 3 | 9 | |
| ระยะของรอยหลัง (มม.) | 50-220 (ไม่มีขั้นตอน) | 50-330 (ไม่มีขั้นตอน) | |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 | ||
| พลังการตรา (kN) | 1000/1200 | ||
| Qty ของกลุ่มตัวอักษร | 4 | ||
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 | ||
| ด้านตัวละคร ((มม) | 14 × 10 × 19 | ||
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | การเย็นภายนอก | อากาศ atomization การเย็นภายในแห้ง | |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง | ||
| ขนาดรวม (m) | 32x7x25 | 34 × 8 × 3 | 34 × 8.9 × 3 |
ลักษณะสินค้า:
สายการผลิต CNC การเจาะมุมเหล็กนี้แตกต่างกันด้วยระดับอัตโนมัติสูงอุปกรณ์ที่ใช้กับระบบบรรจุอัตโนมัติ องค์ประกอบด้วยช่องอาหารข้ามและรังบรรจุหมุน หน่วยบรรจุอัตโนมัติ, และโมดูลอาหารวัสดุอัตโนมัติ การเจาะมุมเหล็กทั้งหมด เช่นเดียวกับกระบวนการ stamping เหล็กและการตราสามารถดําเนินการในการผ่านเดียวผ่านสายการผลิตโดยไม่จําเป็นต้องมีการลงมือในการทํางานในช่วงการแปรรูปการปรับแต่งนี้ช่วยลดความเข้มข้นในการทํางานของพนักงานปฏิบัติการได้อย่างมีประสิทธิภาพ
หน่วยเครื่องหมายของสายการผลิตเครื่องเจาะและเครื่องหมายสแตนเลสมุม ใช้โครงสร้างกรอบปิด ซึ่งรับประกันความแข็งแกร่งทางโครงสร้างอย่างพิเศษและความมั่นคงในการทํางานอย่างต่อเนื่ององค์กรการตราติดตั้งพร้อมกับการสนับสนุนเตียงที่มั่นคงกับฐานของเครื่อง, เตียงเคลื่อนไหว, และกล่องตัวอักษรหัวพิมพ์ที่ขับเคลื่อนด้วยไฮดรอลิก ตามคําแนะนําที่ส่งผ่านระบบควบคุมคอมพิวเตอร์การดําเนินงานการตราถูกดําเนินการในตําแหน่งที่กําหนดไว้ในภาพวาดวิศวกรรมเพื่อขยายขอบเขตการประมวลผลของอุปกรณ์ มีกลไกการปรับมือเพิ่มเติมตําแหน่งตั้งของตัวเคลื่อนย้าย, ตําแหน่งของหัวตัวอักษรสามารถปรับเปลี่ยนได้ ทําให้สามารถปรับเปลี่ยนไปกับตําแหน่งการตราของผลิตภัณฑ์เหล็กมุมในระดับความจํากัดทั้งหมด
กระบวนการเจาะของอุปกรณ์เจาะหอส่ง CNC ประสบความแม่นยําตําแหน่งที่โดดเด่นเครื่องขนส่งพลังงานผ่านระบบขับเคลื่อน rack-and-pinionมันยังมีหน่วยตรวจจับ rack-and-pinion และเครื่องปรับรหัสรับรู้ตําแหน่งสําหรับการตอบสนองความแม่นยําของตําแหน่ง, ซึ่งรวมกันเป็นสถาปัตยกรรมการควบคุมวงจรปิดอย่างสมบูรณ์การเคลื่อนไหวข้ามของหัวแรงเจาะตามทิศทาง flange ทั้งสองของเหล็กมุมถูกขับเคลื่อนโดยมอเตอร์ servo และส่งผ่านกลไกลูกกลมการปรับแต่งนี้รับประกันความละเอียดตําแหน่งที่โดดเด่นของรูที่ทํางานบนชิ้นงานเหล็กมุม
คอมพิวเตอร์โฮสต์มีอินเตอร์เฟซภาษาจีน เพื่อให้ผู้ประกอบการทั่วไปสามารถใช้งานได้ง่ายมันมีฟังก์ชันในการแสดงรูปแบบของชิ้นงานและขนาดสอดคล้องของตําแหน่งรู, ทําให้กระแสการทํางานการตรวจประหยัด. นอกจากนี้, มันสนับสนุนการนําเข้าโปรแกรมการประมวลผลชิ้นงานที่ผลิตโดยโปรแกรมโปรแกรมมืออาชีพ.การนํามาใช้ระบบจัดการที่ใช้คอมพิวเตอร์โฮสต์ ช่วยปรับปรุงประสิทธิภาพในการเก็บและเรียกข้อมูลโปรแกรม.
ตัวอย่างการทดสอบเหล่านี้ครอบคลุมความหลากหลายของมาตรฐานและรูปแบบรูที่เกี่ยวข้องกับเหล็กมุมที่ใช้ในการผลิตหอไฟฟ้าสายส่งมันทําให้ลูกค้าหรือผู้ตรวจสอบในอนาคตสามารถตรวจสอบการทํางานของอุปกรณ์ได้, ทําให้มีการอ้างอิงที่สัมผัสและเข้าใจได้ เพื่อประเมินว่าอุปกรณ์ตอบสนองความต้องการการผลิตเชิงปฏิบัติการของการผลิตหอไฟฟ้าสายส่งหรือไม่
In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworksมันทํางานอย่างมีประสิทธิภาพการเจาะและ stamping การประกอบการบนสแตนเลสมุมที่นําไปใช้กับร่างกายหอคอย cross-arm และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆรับประกันความแม่นยําด้านมิติสูงสุดและความสมบูรณ์แบบของการเชื่อมต่อที่น่าเชื่อถือซึ่งในทางกลับกัน จะรักษาความมั่นคงทางโครงสร้างของหอโอนไฟฟ้าตลอดระยะเวลาใช้งาน
