การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | ขนาดมุม (mm): | 40х40х3~ 100х100х10 |
|---|---|---|---|
| สูงสุด Punching (dia. х thi.) (มม.): | Φ26х10 | การเจาะแรง (kn): | 630 |
| กำลังทำเครื่องหมาย (kn): | 630 | แรงตัด (kN): | 1,000 |
| สูงสุด ความยาวของว่างเปล่า (M): | 12 | สูงสุด ความยาวของเสร็จแล้ว (M): | 8 |

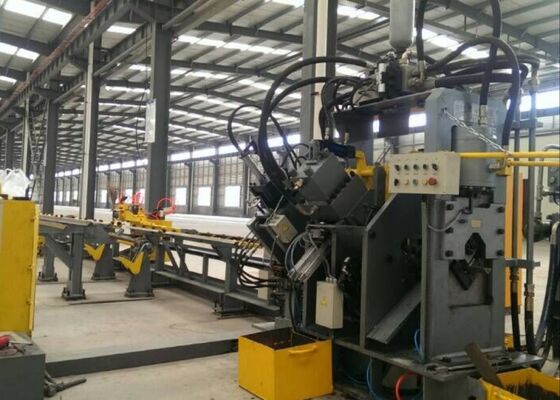

14x10x19 มม ขนาดตัวอักษร เครื่อง CNC Angle Line Machine กับพังเครื่องหมายการตัดโมดูล
การนําเสนอสินค้า:
สายการผลิตเจนซีซีรีส์ความเร็วสูง CNC ช่องเจาะเหล็ก, การตรา, และการตัดประกอบด้วยส่วนประกอบหลัก เช่น โมดูลเจาะ, โมดูลการตรา, โมดูลการตัด,เครื่องขนส่งข้าม, เครื่องขนส่งหมุน, เครื่องขนส่งอาหาร, เครื่องขนส่งปล่อย, เครื่องขนส่งอาหาร CNC, ระบบไฮดรอลิก, ระบบไฟฟ้า, และระบบลมสายการผลิตนี้ถูกออกแบบมาโดยเฉพาะเจาะจงสําหรับการประมวลผลอัตโนมัติของเหล็กมุมในภาคการผลิตหอคอย. การทํางานของการประมวลผลของมันถูกกําหนดโดยเทคโนโลยีควบคุมจํานวน, เผยแพร่ความสามารถในการใช้งานที่เป็นมิตรกับผู้ใช้สูงและการผลิตขนาดใหญ่.
รายละเอียด:
| รุ่น | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| ขนาดมุม (mm) | 40x40x3~ 100x100x10 |
40x40x3~ 140x140x12 |
40x40x3~ 160x160x16 |
50x50x4~ 200x200x20 |
| ขนาดสูงสุด การเจาะ (Dia. х Thi.) (mm) | Φ26х10 | Φ26х12 | Φ26х16 | Φ26х20 |
| พลังกระแทก (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| พลังการตรา (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| พลังการตัด (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| ความยาวสูงสุดของช่องว่าง (m) | 12 | 12 | 14 | 14 |
| ความยาวสูงสุดของเครื่องเสร็จ (m) | 8 | 8 | 12 | 12 |
| ปังต่อด้าน | 2 | 2 หรือ 3 | 3 | 3 |
| กลุ่มตัวอักษรหมาย | 4 | 4 | 4 | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 12 | 12/18 | 18 | 18 |
| ขนาดตัวอักษร ((mm) | 14x10x19 | |||
| เครื่องแกน CNC | 3 | |||
| โหมดการตัด | ใบมีดเดียว | มีใบสองใบ หรือ มีใบเดียว | ||
| วิธีการเย็น | เครื่องเย็นน้ํา/ เครื่องเย็นอากาศ/ เครื่องเย็นน้ํามัน | |||
| ความเร็วการให้อาหารในมุม (m/min) | 80 | 80 | 80 | 60 |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง | |||
| ขนาดรวม (m) | ประมาณ 25x6.5x25 | ประมาณ 25x6.5x25 | ประมาณ 32x7x3 | ประมาณ 32x7x3 |
ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า
ลักษณะสินค้า:
1หน่วยเจาะมีชุดสองหรือสามชุด และมันสามารถตั้งค่าได้กับสามประเภทของเจาะที่มีกว้างที่แตกต่างกันสามชุดของเจาะตายถูกวางโดยใช้เครื่องควบคุมจํานวนเพื่อปรับระยะ. หน่วยนี้สามารถเจาะทั้งรูกลมและรูโอวาล ความเร็วการให้อาหารและเจาะสูงของมันเพิ่มประสิทธิภาพการผลิตผลิตได้ 9 หมื่น 10 ตันต่อการทํางานแปดชั่วโมง.
2หน่วยการตราใช้การออกแบบโครงสร้างที่ปิด, ส่งผลให้ความแข็งแรงที่ดีเยี่ยม. มันมีชุดของแคสเก็ตตัวอักษรสี่ชุดที่ได้รับการคัดเลือกโดยการควบคุมโปรแกรมและระยะทางการตราสามารถตั้งค่าตามความต้องการนอกจากนี้, วิธีการทําเครื่องหมายแบบแผ่นถูกนําเสนอเป็นการปรับแต่งแบบเลือก.ระบบเครื่องหมายแผ่นประกอบด้วย 10 แถวของตัวอักษรและทําให้การเลือกตัวอักษรอัตโนมัติโดยไม่ต้องใช้งานด้วยมือ, ทําให้มีประสิทธิภาพการตราเพิ่มขึ้นอย่างมาก
3หน่วยตัดใช้ระบบตัดใบเดียว หน่วยออกแบบทางวิศวกรรมที่โด่งดังด้วยความแข็งแรงในการตัดสูงและพื้นผิวตัดที่เกิดขึ้นยังคงสะอาดและเรียบกล่องใบมีดมีการออกแบบประตูเปิด, ทําให้สามารถดําเนินการเปลี่ยนใบมีดอย่างรวดเร็วและปลอดภัย.
4. โต๊ะวัสดุแนวราบขนสแตนเลสมุมไปยังรากวัสดุหมุน โดยขับเคลื่อนโดยมอเตอร์และระบบการลดราควัสดุหมุนให้แน่ใจว่าการวางของเหล็กมุมแม่นยําและมั่นคงบนคอนเวียร์อาหาร.
5. ชิ้นงานถูก clamped อย่างมั่นคงและอาหารโดยรถรับประทาน CNC ที่ให้ความแม่นยําการตั้งตําแหน่งที่ดีกว่าเครื่องปรับแสงไฟฟ้าสําหรับการตอบสนองและฟังก์ชันการควบคุมวงจรปิด.

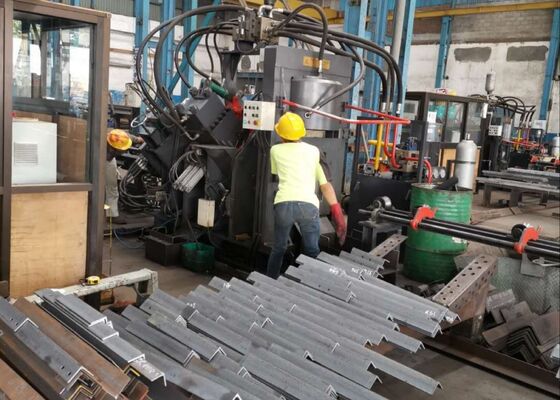

ตัวอย่างการทดสอบเหล่านี้, ที่กําเนิดมาจากมุมเหล็ก Punching, ตัด, และการตราการผลิตสาย,รวมถึงคุณสมบัติมาตรฐานและกรณีการแปรรูปที่ใช้กันทั่วไปในภาคการผลิตหอคอยเหล็กมุมมันทําให้ผู้ใช้สามารถประเมินคุณภาพการแปรรูปของอุปกรณ์, ความสามารถความละเอียดและมาตรฐานการผลิตโดยตรง
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and significant load-bearing requirements—this equipment is essential for processing the angle steel components that form the towers' primary framework. มันสามารถดําเนินการเจาะและ stamping ได้อย่างมีประสิทธิภาพบนเหล็กมุมที่ใช้สําหรับร่างกายหอคอย cross-arm และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆนี้รับประกันความแม่นยําขนาดแม่นยําและความสมบูรณ์แบบเชื่อมต่อที่แข็งแรง, ทําให้มั่นคงต่อโครงสร้างโดยรวมของหอรับส่ง
