การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |
| เน้น: | เครื่องเจาะขั้ว CNC,เครื่องเจาะรูขนาด 40 มม,โครงสร้างเหล็ก เครื่องเจาะ CNC |
||

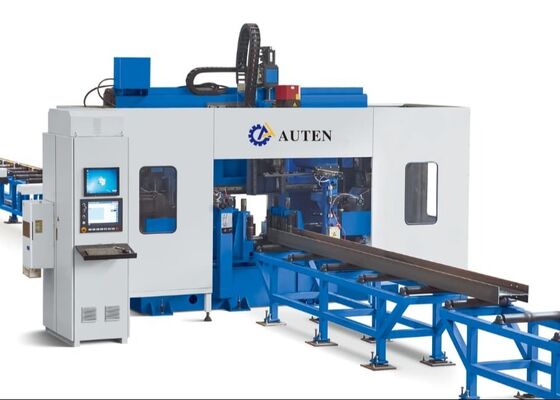

เครื่องเจาะแกน CNC BT40 สปินเดล กว้างรู 40 มม สําหรับการใช้งานโครงสร้างเหล็ก
การใช้งาน:
ศูนย์การแปรรูปนี้ถูกออกแบบมาเพื่อการเจาะงานบน H-beam โดยเฉพาะอย่างยิ่ง อุปกรณ์พร้อมกับสามสปินด์เจาะความละเอียดความเร็วสูงมันทํากระบวนการเจาะบนชิ้นงานด้วยประสิทธิภาพที่พิเศษด้วยความแม่นยําในการแปรรูปที่เหนือกว่าและความสามารถในการใช้งานที่สะดวกต่อผู้ใช้งาน อุปกรณ์นี้เป็นทางออกที่มีความสามารถสูงในอุตสาหกรรมโครงสร้างเหล็กมันถูกนําไปใช้อย่างแพร่หลายในสาขาสําคัญ เช่น วิศวกรรมก่อสร้าง, โครงการโครงสร้างโครงสร้างสะพาน, การผลิตม้าหอ, และโครงการโครงสร้างกริด.
รายละเอียด:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1. เครื่องมือเครื่องเจาะและตัดขั้ว 3D H นี้เป็นส่วนใหญ่ประกอบด้วยตัวเครื่องหลัก, ระบบอาหาร CNC, คอนเนียร์วัสดุ, ระบบไฟฟ้า, ระบบไฮดรอลิก, ระบบเย็น,ระบบหล่อลื่นการใช้โครงสร้างเตียงคงที่และการตั้งชิ้นงานที่เคลื่อนไหว เครื่องมือนี้เหมาะสําหรับการแปรรูปขั้ว H ในขนาดใหญ่มันสามารถดําเนินการการผลิตอย่างต่อเนื่อง และมีลักษณะของอัตโนมัติระดับสูง.
2. ร่างเครื่องเจาะประกอบด้วยเตียง, ชุดโต๊ะเลื่อน CNC, อุปกรณ์สนับสนุน, อุปกรณ์กดด้านบน, อุปกรณ์กดด้านข้าง, และอุปกรณ์ตรวจจับส่วนประกอบของโต๊ะเลื่อน CNC ประกอบด้วยด้านคงที่, ด้านที่เคลื่อนไหวและโต๊ะเลื่อน CNC หน่วยบน. ออกแบบโดยเฉพาะเจาะจงสําหรับการเจาะ H-beam, กลุ่มโต๊ะเลื่อนประกอบด้วยแผ่นเลื่อน,หมุนหัวหมุนหมุนกลไกกลไกความเร็วสูง กระบอกเครื่องมือ มอเตอร์ความถี่แปร มอเตอร์เซอร์โว ไฮไลท์เส้น และสกรูนํา
3. ระบบอาหาร CNC ประกอบด้วยบราคเก็ต, เกียร์, ราค, มอเตอร์ servo, reducers, และ manipulators. มอเตอร์ servo ขับเคลื่อนที่ manipulator เพื่อสังเกตการเคลื่อนไหวทิศทาง X ของรัง H,ทําให้สามารถให้อาหารของ H-beam และตําแหน่งที่แม่นยําของชิ้นงาน.
4. คอนเวียร์วัสดุแบ่งออกเป็นคอนเวียร์ใส่และคอนเวียร์ออก. คอนเวียร์ใส่ประกอบด้วยคอนเวียร์บราคเกต, รอลเลอร์การสนับสนุน, และอุปกรณ์ผลักข้างที่ออกแบบเฉพาะสําหรับขนส่งแผ่นเหล็กที่มีโปรไฟล์, ประสบความสําเร็จ Y-ทิศทางการตั้งตําแหน่งของส่วนว่าง, และร่วมมือกับอุปกรณ์อาหาร CNC เพื่อให้สําเร็จกระบวนการอาหารวัสดุ.คอนเวียร์การให้อาหารออกประกอบด้วยสแตนเลสช่องทางวัสดุและม้วนการสนับสนุน, และใช้โดยเฉพาะสําหรับการขนส่งชิ้นงานเสร็จ
5ระบบเย็นใช้วิธีการเย็นภายในและภายนอก โดยใช้หมอกน้ํามันในการเย็นหลุมเจาะ ข้อดีของมันประกอบด้วยปริมาณของสารเย็นที่ลดลง ซึ่งสนับสนุนประหยัดความยั่งยืนทางสิ่งแวดล้อมและลดการสกัดของเครื่องเจาะให้น้อยที่สุด
6ระบบไฮดรอลิกรับผิดชอบในการให้พลังงานกับอุปกรณ์กดด้านบน, อุปกรณ์กดด้านข้าง, กระบอกเครื่องมือ, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง
7ระบบปนูเมติกถูกออกแบบมาเพื่อให้พลังงานให้กับเครื่องปั่น, กระบอกทดสอบ, และอุปกรณ์ที่เท่าเทียมกัน
8ระบบหล่อลื่นใช้การผสมผสานหล่อลื่นกลางและหล่อลื่นมือการหล่อลื่นกลางถูกนํามาใช้เป็นหลักสําหรับการหล่อลื่นในเวลาและปริมาณของนําเส้นหลักและสกรูนํา.
9. ระบบควบคุมของเครื่องมือเครื่องประกอบด้วยคอมพิวเตอร์เจ้าภาพ, PLC, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้องโปรแกรมการประมวลผลถูกสร้างขึ้นโดยการใส่ภาพวาด CAD หรือพารามิเตอร์การประมวลผลผ่านอินเตอร์เฟส USB หรือคีย์บอร์ดโปรแกรมการประมวลผลเหล่านี้สามารถเก็บ, ถอน, แสดง, และถ่ายทอดในเวลาใด ๆ ตามหมายเลขส่วน.เครื่องมือเครื่องจักรไม่เพียงแค่สามารถทําความเข้าใจการปรับมือและการควบคุมของปริมาตรการแปรรูปส่วนตัว แต่ยังสามารถบรรลุการควบคุมที่ทํางานโดยอัตโนมัติเต็มสําหรับการทํางานทั้งหมดของการแปรรูป.
ระหว่างการประกอบการแสดงตัวอย่าง and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsตัวอย่างที่นําเสนอในการแสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์ในการบรรลุตําแหน่งรูที่แม่นยําโดยแสดงให้เห็นอย่างเต็มที่ถึงความแม่นยําและความน่าเชื่อถือสูงของมันในกรณีการใช้งานจริง.

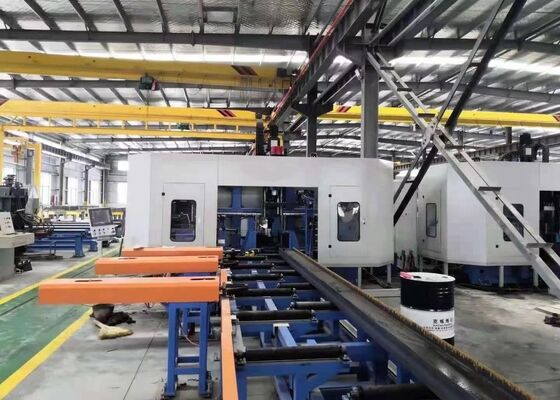

เครื่องเจาะเครื่องหมายและเครื่องตัดหาง H-Beam CNC ความเร็วสูงถูกนําไปใช้ในสถานที่ผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันให้การแปรรูปความแม่นยําสําหรับ H-beam ที่ใช้ในโครงสร้างกรอบและการสนับสนุนในกรณีการก่อสร้างสะพานอุปกรณ์ดําเนินการเจาะระดับความละเอียดสูงบน H-beamด้วยประสิทธิภาพการดําเนินงานที่ยอดเยี่ยม เครื่องนี้สามารถให้การสนับสนุนที่น่าเชื่อถือสําหรับภาคพื้นฐานสําคัญเหล่านี้ และรับประกันความก้าวหน้าอย่างเรียบร้อยของโครงการที่เกี่ยวข้อง
